1、确定网络布线设计草图

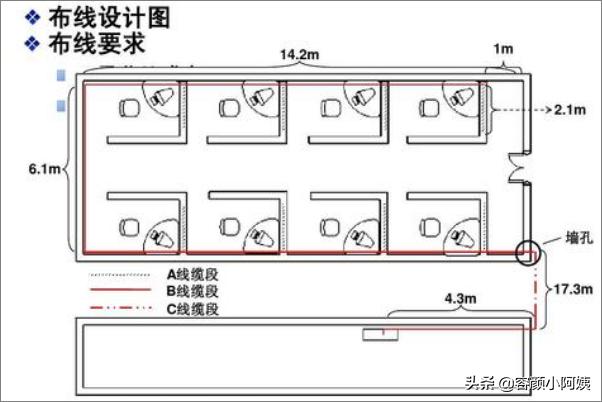

进行布线前，首先应该了解办公室办公桌的摆设位置，什么地方可以开槽埋线，什么地方不可以？同时要了解公司的网络需求，什么地方要上网？什么地方有**？机柜应该放哪里？经理办公室的信息点应该打在哪？心里一定要有数。为此，最好先根据自己的设想画一份设计草图。
2、施工开始
按照设计的草图，将所有需要准备的线材购置回来进行分类，然后在线材的两端贴上相应的标签（这很重要）。开始穿线。穿线前一定要检查线材的连通状况，另外最好所有的接头都在最后制作。无论是铺地砖还是铺地毯都需要预埋线管。线管的作用不光是保护电线，它还具有方便换线的功能。因此，预埋线管的中间首先不能有直角死弯，要解决拐弯问题，使电线可以在线管里自动伸缩。

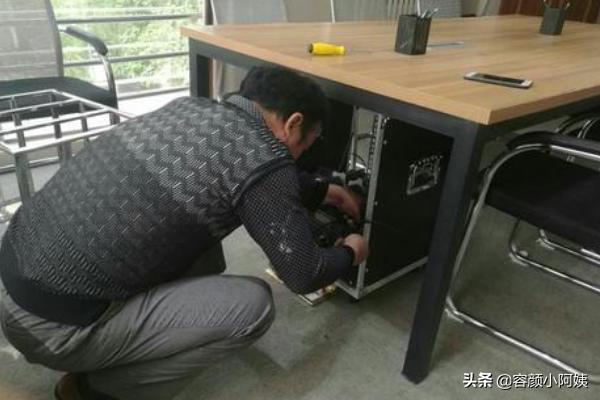

装修工程完成后，铺上地毯，开始进行各种设备的连接。接待区和信息区均采用双口信息面板，其余地方都采用四口信息面板。确实好办公桌的位置，信息口端接工作开始了。精确测量需保留的长度，剪断多余的线缆后，制作永久性标签。（这个很重要）
一般在离电缆末端5厘米处进行剥线，我们通常根据TIA-568B 的色标，将蓝橙绿棕线对分别卡入相应的卡槽内，最好不要破坏各个线对的绞合度，注意：如果为了保证色谱而被迫改变绞距时，应将芯线多绞一下，而不是让它散开。用手或专用工具将各个线对卡到位，采用偏口钳将多余的线对剪断，手动或采用专用工具将模块的其他部件安装到位。
3、机柜安装

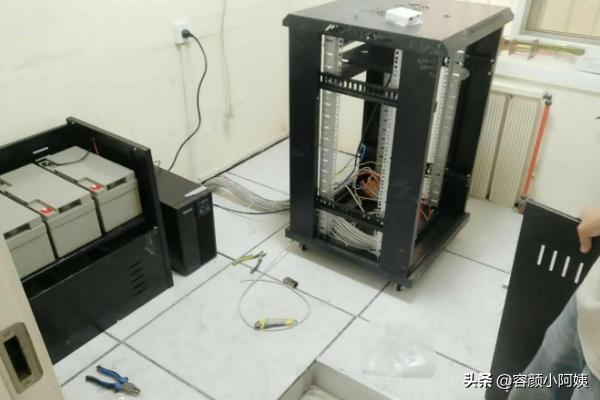

各处信息点端接完成后，机柜的安装工作开始了。如果要考虑到未来信息点数的增加，那就要在机柜的选择上下功夫。在安装机柜之前首先要对可用空间进行规划，为了便于散热和设备维护，机柜前后与墙面或其它设备的距离不应小于0.8米，所处房间净高不能小于2.5米。根据机柜安装示意图，最高层为网络连接区，摆放一个24口网络交换机；依次往下为配线区，**连接区，服务器操作区。配线区分别分布三个24口配线架、三个理线器以及五个IP**拨号器；**连接区放置ADSL Modem 与路由器分别两组；服务器操作区放置两台服务器（键盘、鼠标、监视器等）。
机柜的配线架端接安装工序全部完成后，将网络交换机、路由器、ADSL Modem、IP**拨号器及服务器端接好，将办公室各处信息点对应开通，盖上机柜的后盖，大功告成！
