网络监控摄像头已经进入了我们生活的方方面面，它以安装使用方便及价格低廉，在现代社会得到了极大的普及。在网络摄像机安装过程中，有很多需要注意的问题，下面简要介绍六个问题及解决方法 。监控一直是弱电行业中的一个大类， 据客户的要求进行施工，那么我们所了解的方法就可能不止一种，这样才能满足客户的不同要求，前面我们曾提到过，总结网络监控系统安装的6种方式。
1、布线问题
首先是网络摄像机安装的布点，这个跟我们模拟摄像机是一样的，跟据面积及建筑物的分布来设计摄像机的覆盖面，尽量的少监控死角，确定了点位之后我们就来说布线的问题了，布线的时候我们只要把每一个网络摄像机当作是一台电脑来布局域网就可以了，采用标准的网络布线方式来布线，就不会有任何的问题。
2、怎样确定要使用百兆交换机还是千兆交换机
这个是根据网络摄像机的数量和码流来决定的，720P的网络摄像机的码流是3M左右，960P的是5M左右，1080P的是8M左右，如果你的一个交换机是24口的百兆交换机，那你最多接的720P的机子是24台，24*3=72M，一般我们用到交换机80%的数据流量已经是极限了。超过24台720P的机子就建议使用1000M的交换机和超6类的主干网线了。
3、选择网线
选择网线是有窍门的，无论网线经销商吹的如何的好，我们选网线都要清醒，这关系到整个工程的完工质量，一般建议是百兆网线使用国标的超5类纯铜线，买线的时候带个万用表去，整箱300米线，线头线尾单根电阻一量，不超过30欧姆的，都视为良品。
4、网络摄像机安装必备工具和网络检测
一把好的压线钳，‘工欲善其事，必先利其器’;一个靠谱的测线器(最好有寻线仪);一把好的剪线钳，这可以帮到很大的忙，可以帮你提升到99%的压线成功率;网络检测方法，DOS下的PING命令是要会用的;还有IPCONFIG; 当然做网络摄像机工程一定要带上笔记本，改IP，改网段，查路由都少不了他。有条件的最好多备一个3G/4G上网卡——现在的智能手机也可以做为上网热点，真的到了没有办法的时候，跟厂家的技术来个网络直接，让他们远程协助一下。网络硬盘录像机安装调试时最好必备一台笔记本。
5、网络布线超过100米怎么办?
提供几个思路:1.中间加个交换机可以延长100米，不过最好不要超过200米;
2.光纤是最靠谱的远程传输设备，远了尽量用光纤，从100米到20KM都可以啊!
3.100米一3KM如果场地空旷，可以使用户外指向性大功率AP网桥对接。

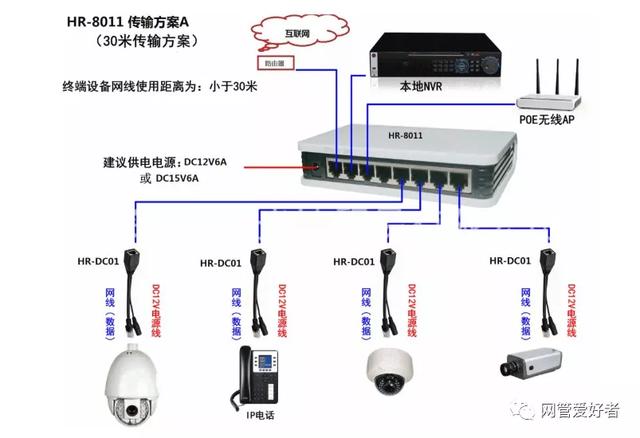

6、为什么安装的摄像机网线距离只拉30米左右就不行了?
如果网络摄像机设备本身没有故障那一般会是这两种情况：
①是使用了劣质网线，网线的用料差，绕线工艺差，上面已经讲过，不再细说了;
②是做线的方法不对，这是很多新手经常了的问题“我的线用测线器测是通的，8个灯都闪，两边的线序都是一样的”，兄弟，请住了，使用标准的568B接线方法，可保你距离无忧了。
网络摄像机安装使用方便，网络摄像机只需要有IP地址，网线，交换机，显示器，通过网络存储设备，就可以通过显示器观看监控图像，也可以用网线或无线通过电脑、IPAD，手机通过网络IP远程观看在线摄像，摄像机的视频信号经过芯片数字化并压缩后，通过网络总线传送到web服务器，用户登陆就可以直接用浏览器观看了。

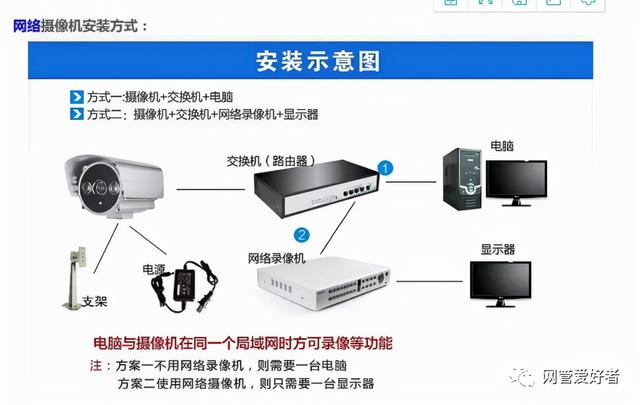

第1种：由网络摄像机+电源+网线组成
综合布线的时候，同时要布电源线和网线，电源也可以就近取220V交流电，给每个网络摄像机提供电源。网线传输网络数据到网络硬盘录像机NVR。

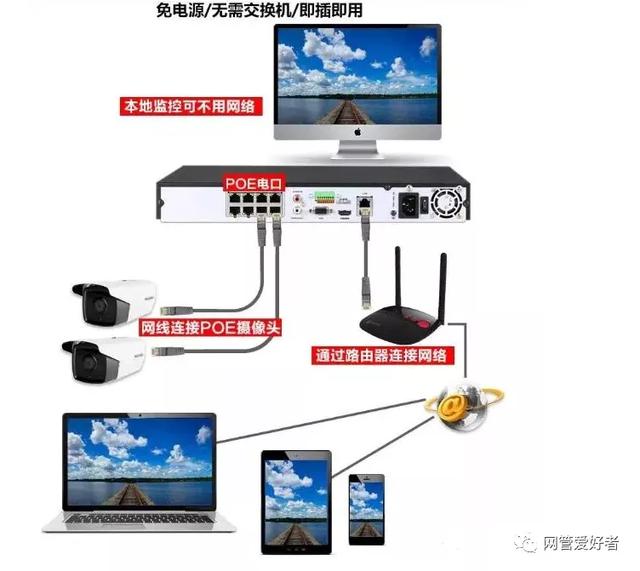

第2种：POE供电方式，网络摄像机+POE交换机
节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了。网线用非屏蔽超五类双绞线就可以了，传输距离一百米没有任何问题。

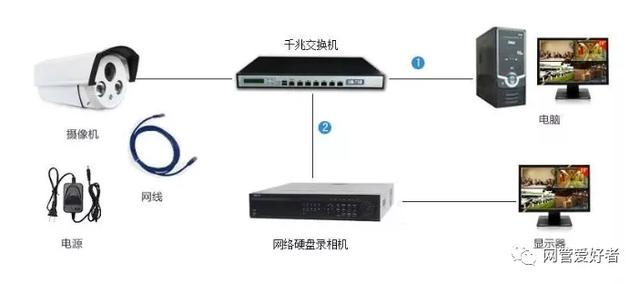

连接方式如下图：

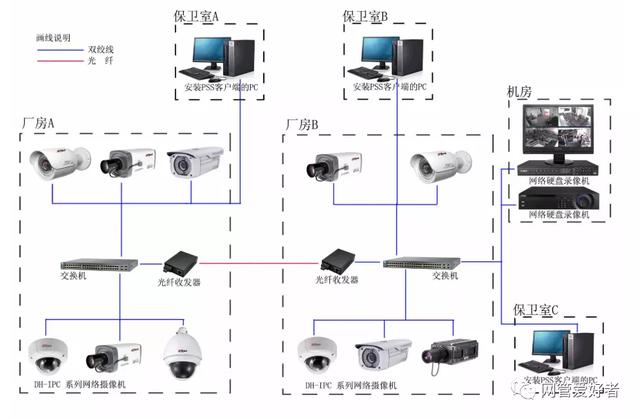

第3种：远距离的情况下，网络摄像机+光纤+收发器
超过一百米光纤传输了，光纤不但传输距离远（可以传输20公里）而且效果稳定。我们都知道，光纤传输数据的时候，
如图：
第4种：无线传输方式，摄像机+无线网桥
布线困难碰到天然屏障或者不可逾越的障碍的时候，光纤需要专业熔接设备，就用到无线网桥了。在比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。

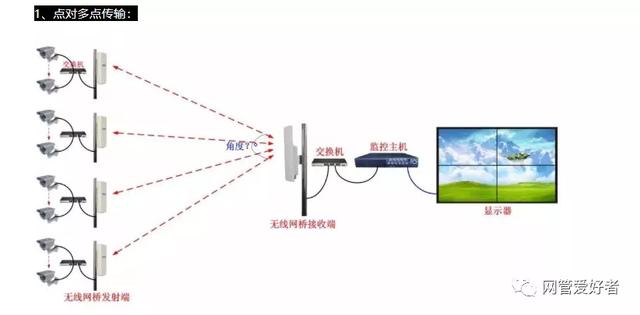

1、点对多点传输：
2、点对点传输

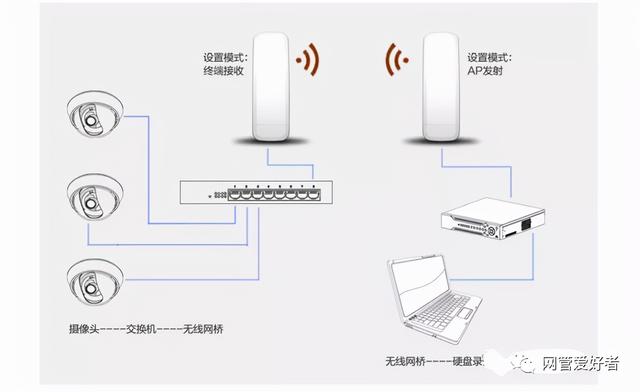

如果多个摄像头比较集中，可以把摄像头连接交换机

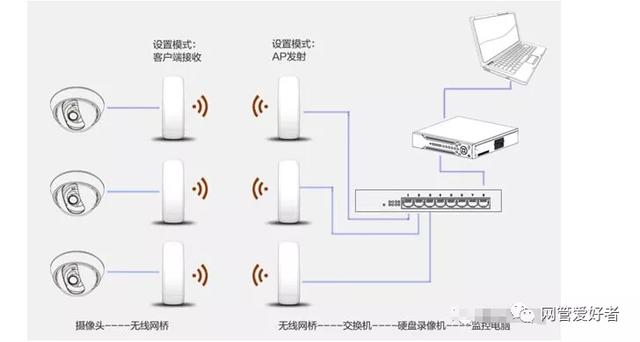

如果摄像头比较分散，距离较远，可每个摄像头都配置一对网桥
无线网桥，可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输，可以实现远距离的无线传输，从几百米到几十公里。
使用无线网桥的施工注意点：在发射和接收端之间不能有遮挡，不能有障碍。
第5种：远距离传输，网络摄像机+OLT+ONU
PON监控传输网络系统主要利用运营商光纤资源，达到传输的目的，为中心管理平台的各项应用提供基础保障，
pon它由OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

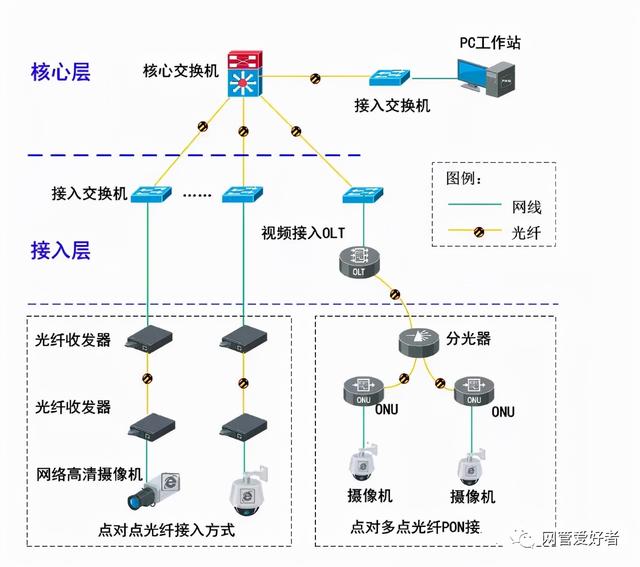

网络结构如下图所示：
拓扑图一

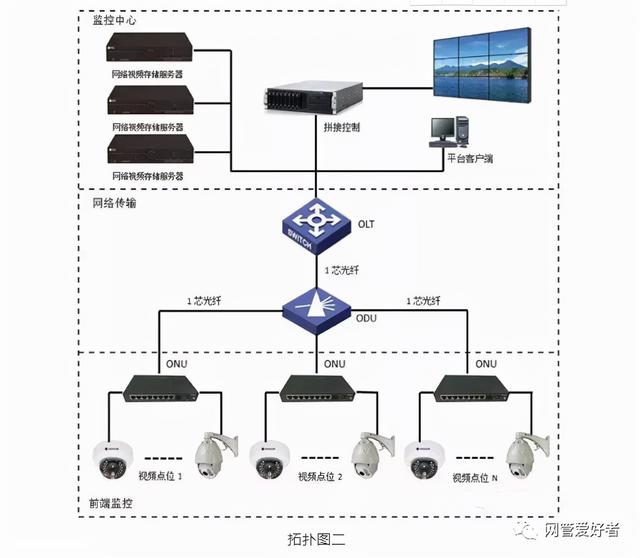

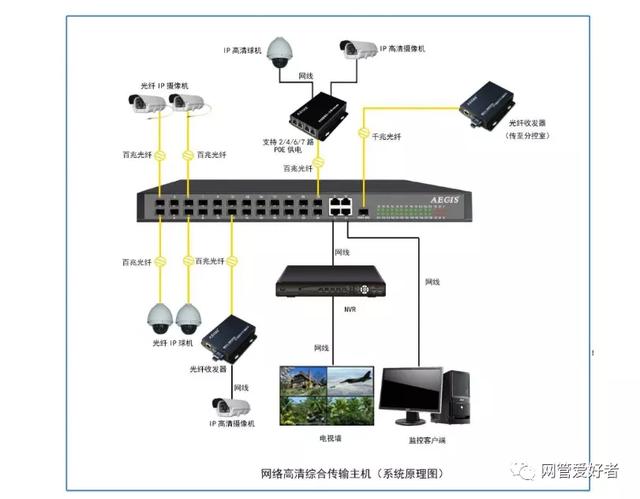

拓扑图二

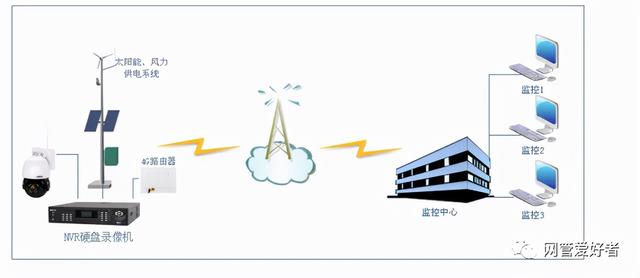

第6种：户外远距离传输，4G+太阳能+摄像机
，由于监控点自身环境特点，距离较远，传输方式不可能采用有线或光缆，因此应选择无线传输方式来进行数据的传输。目前，4G无线传输技术成熟，并得到广泛的应用，其具有信号覆盖率高，部署方便等特点，是该系统设计的最佳选择。

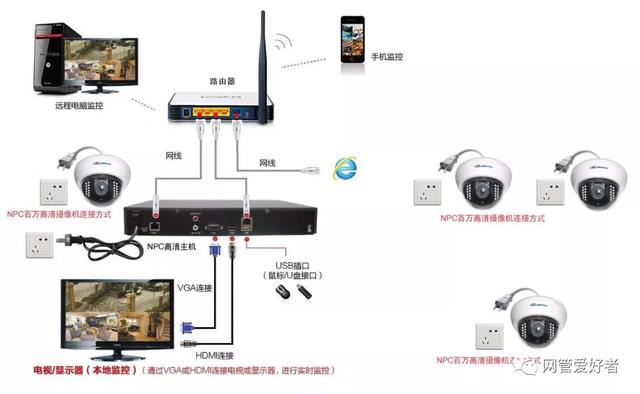

NPC高清主机
