现在智能家居,智能别墅的突起,很多人都想让自己的房间也那么智能。那么,网络方案一定得提前规划设计好要不然,装修完了,会后悔的。本文仅作为一般家庭网络规划布线指南使用。

1. 家庭网络系统的架构

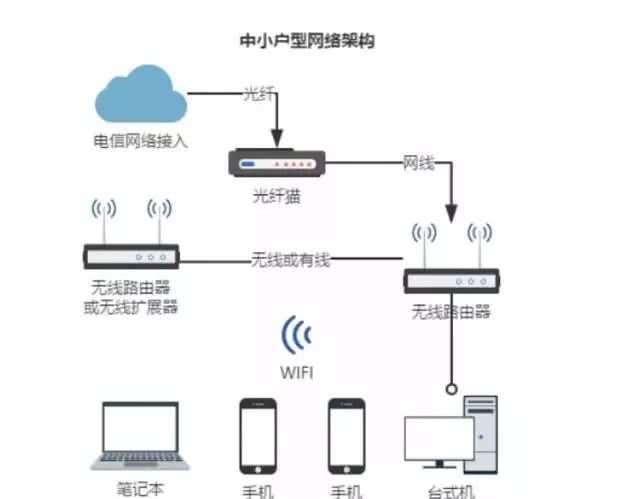

A.中小户型网络架构 (满足基本上网等网络需求)

几种家庭网络布线方案-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】


一般的中小户型网络系统,除了电信运营商的接入设备(光猫, ADSL猫等)只安装一台主无线路由器(即当作路由器使用,又当作交换机使用),如果无线网络覆盖不足,会另外再配一台无线路由器(当作无线 AP使用,软件设置成 AP功能)或者无线扩展器作为无线信号扩展的设备使用, 两台无线路由器之间即可以通过有线连接也可以通过无线桥接的方式连接。

此种网络系统结构非常简单,主要是依赖于无线路由器的品质,现在主流的无线路由器是采用新一代 11AC技术,提供 2.4GHz、5GHz两个频段信号,2.4GHz频段,无线速率可以达到 450Mbps;5GHz频段,无线速率可以达到 1300Mbps至更高,5GHz频段可接入更多无线终端,干扰少,速度快。

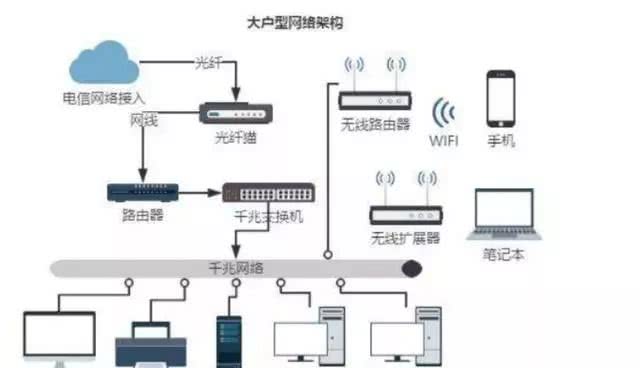

B.大户型网络架构 (满足高清影视等网络需求)

几种家庭网络布线方案-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】


大户型的网络系统中,根据各种网络产品的选型, 房间的网络布线方式, 以及资金预算有多种网络架构的变形,以上是最基础的网络架构。路由器,交换机是必备的,为了满足高清影音视频的需求整个核心数据交换层全部为千兆网络, 也为将来的网络带宽需求做好准备。

无线网络覆盖采用的是无线路由器, 跟中小户型的方案一样除了主路由器外其余无线路由器设置为无线 AP模式,优点是普通用户采购使用设置比较方便,缺点是稳定性不高,不能无线漫游。

对无线网络比较重视的用户可以采用专业的无线 AP做 WIFI 覆盖,效果及使用体验会高很多。当然如果每个房间都有预留网口,可以使用一种 86 底盒安装的面板型无线 AP.

采这种无线 AP覆盖家里的无线网络,墙上的网络口不会被暂用掉,而且能保证每个房间的 WIFI 信号强度,安装在床头柜后面或是电视柜后面,美观度比较高,缺点是造价有点高。

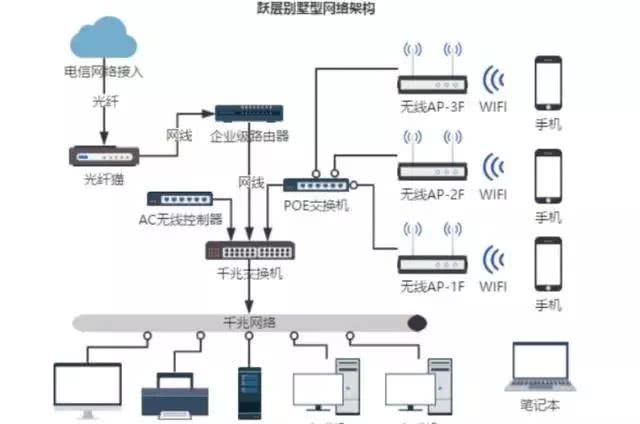

C.跃层别墅型网络架构 (满足家用所有的网络需求)

几种家庭网络布线方案-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】


在跃层墅型的网络系统中,核心网络的出口路由器跟千兆交换机都十分重要,所以一般都采用企业级的网络产品, 稳定性及性能都比家用级的好很多。 无线网络全部采用专用的无线 AP进行网络覆盖,通过 POE交换机直接用网线供电,安装在吊顶内或空调检修口处,通过 AC无线控制器可以统一管理无线 AP,实现网络的漫游功能, 稳定性也非常高。
