很高兴为您解答！
我是做智能化弱电的，弱电工程师不仅需要熟知常用的弱电符号还需要会看弱电图纸图标和弱电线缆敷设方式，下面我做一个简单的分享。

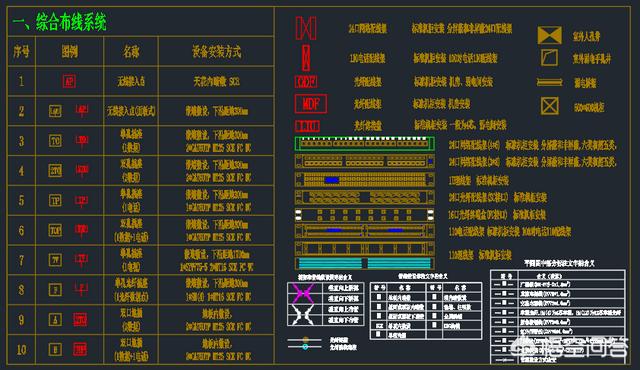

1、常用的弱电符号①综合布线系统弱电符号
综合布线系统的弱电符号主要有强电插座，网络插座，电话插座，TV插座，光纤插座，AP接入点，网络配线架，110电话配线架，光纤配线架，光纤熔接盘等等。

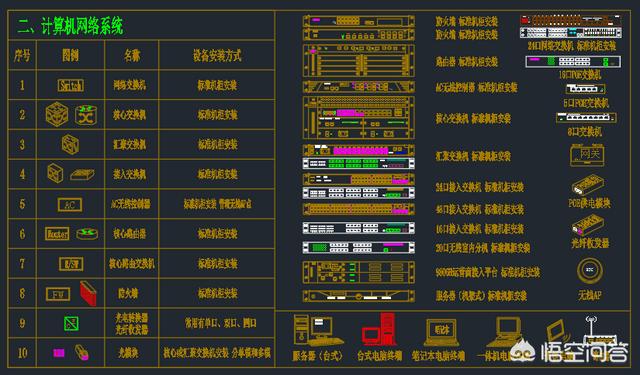

②计算机网络弱电符号
计算机网络系统弱电符号主要有核心交换机，汇聚交换机，接入交换机，AC控制器，路由器，防火墙，光模块等等。

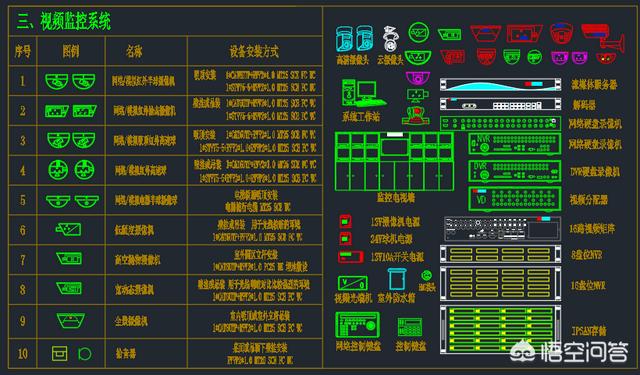

③视频监控系统
视频监控系统主要有半球摄像机，球机，枪机，全景摄像头，高考抛物摄像头,NVR,IPSAN，矩阵，流媒体服务器，解码器，电脑终端，开关电源等等。

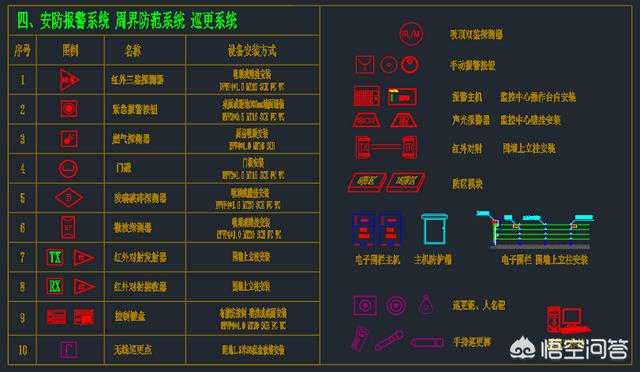

④安防报警系统，周界防范系统，巡更系统
安防报警、周界防范、巡更系统主要有红外探测器，紧急报警按钮，燃气探测器，门磁，红外对射，无线巡更点等等。

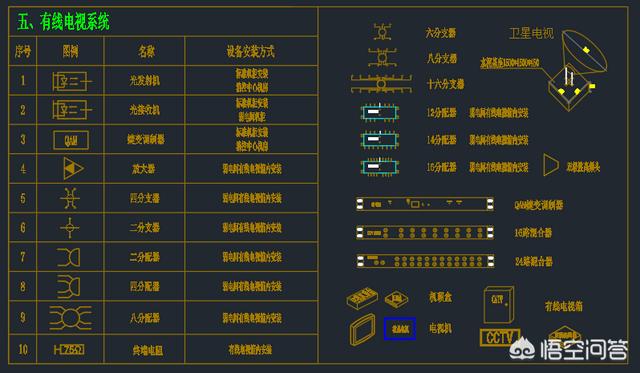

⑤有线电视系统
有线电视系统主要有光发射机，光接收机，放大器，分支器，分配器等组成。

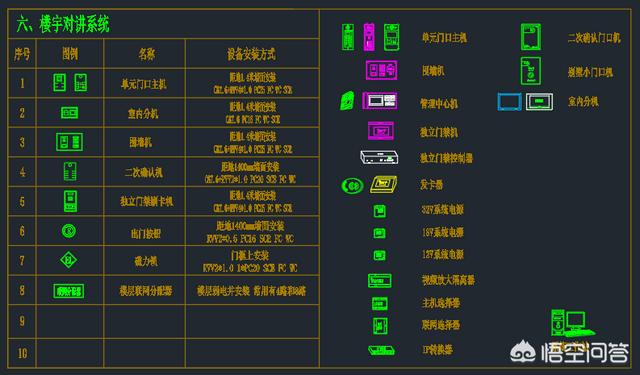

⑥楼宇对讲系统
楼宇对讲系统主要有单元门口主机、室内分机、围墙机、出门按钮、磁力锁，管理中心机，门禁控制器等组成。

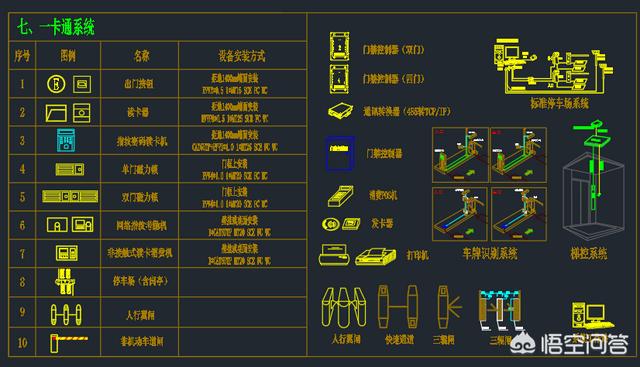

⑦一卡通系统
一卡通系统主要有出门按钮、读卡器，指纹读卡机，门禁控制器，单门磁力锁，双门磁力锁等组成。

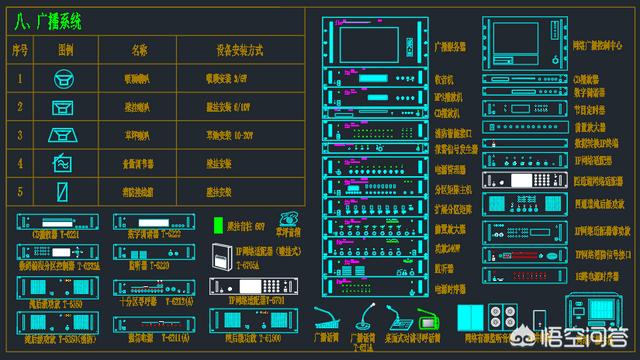

⑧广播系统
广播系统主要包括吸顶喇叭，网络广播服务器，节目定时器，功放，音柱等组成。

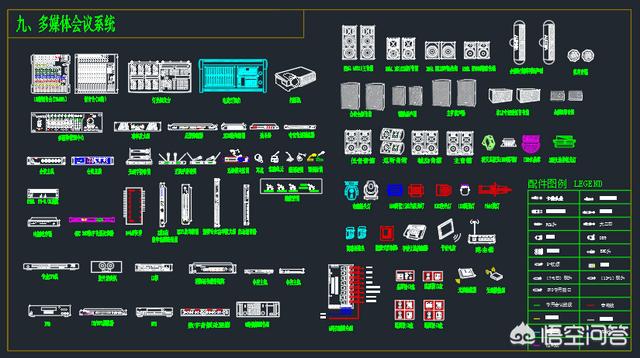

⑨多媒体会议系统
多媒体会议系统主要调音台，灯光调光台，投影机，功率放大器，专业音频播放器，会议主机，无线手持话筒等组成。

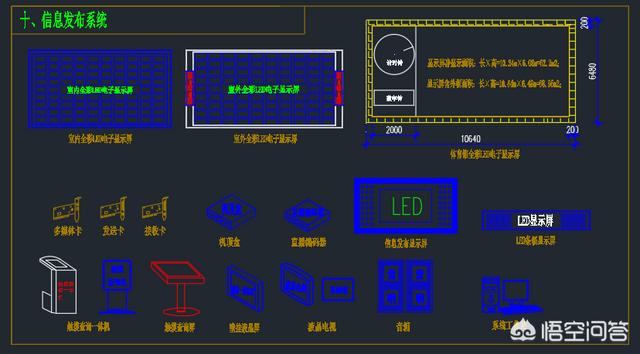

⑩信息发布系统
信息发布系统有LED屏，LCD屏，发送卡，接收卡，音箱等组成。

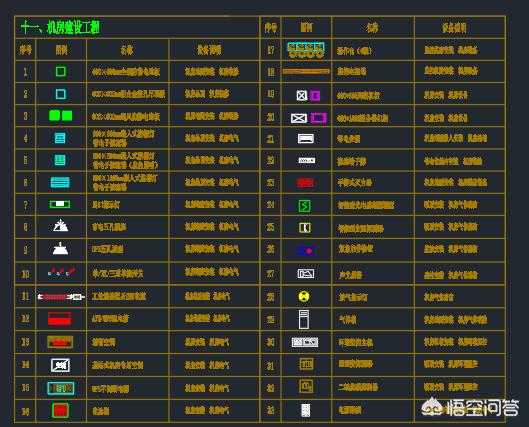

⑪机房建设工程
机房建设工程包括防静电地板，微孔吊顶板，服务器机柜，灭火器，烟感探测器，监控电视墙等组成。

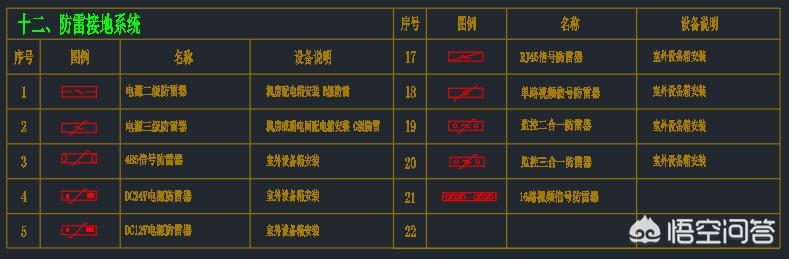

⑫防雷接地系统
防雷接地系统主要有电源二级防雷，信号防雷，监控二合一防雷器等等。

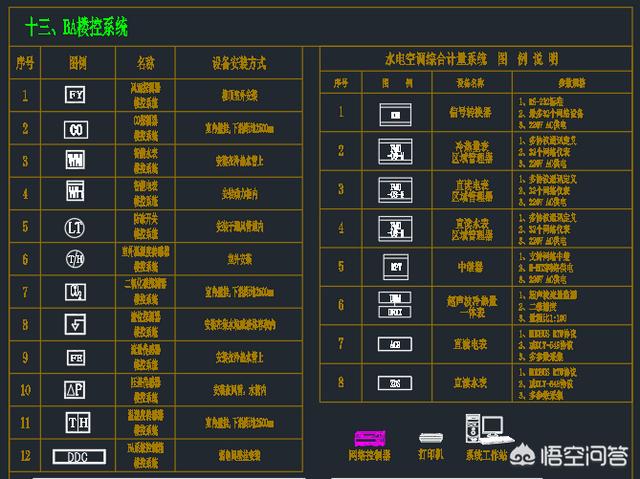

⑬BA楼空系统
BA楼空系统主要有风雨探测器楼控系统，智能水表楼控系统，智能电表楼控系统等等。

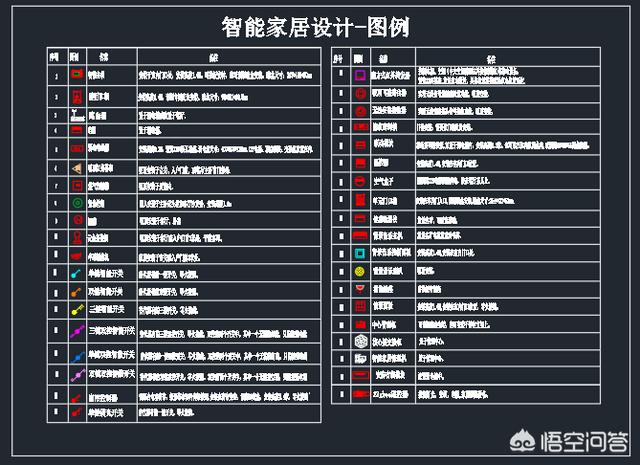

⑭智能家居图例
智能家居图例主要有路由器，别墅门口机，智能主机，电源，烟感，云台摄像机，煤气探测器，紧急按钮等组成。
⑭医院专用系统
医院专用系统主要有护士站主机，病床分机，探视分机，无线呼叫开关，无线输液呼叫器等组成。
2、弱电工程线管图标敷设方式SR：沿钢线敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设，要穿金属管
SC：焊接钢管
MT：电线管
PC-PVC：塑料硬管
FPC：阻燃塑料硬管
CT：桥架
MR：金属线槽
M：钢索
CP：金属软管
PR：塑料线槽
RC：镀锌钢管
3、弱电图纸线缆敷设方式①RVV2*1.5-SC20-WC
表示为电源线2*1.5穿20钢管在墙内暗敷设；
②SYWV-75-5-SC15
表示为型号为sywv-75-5电视线穿钢管，15表示是钢管的直径。
③UTP-6+HPV-2*2*0.5-SC20
表示为六类网线和电话线穿钢管，2*2*0.5应该是两根两芯0.5平方毫米的电话线，20表示是钢管的直径。
综上所述，弱电工程师在掌握基本的弱电符号外，还需要理解弱电图标和弱电图纸中的线缆敷设方式。
如果你觉得我的回答对你有帮助，请随手点赞，并关注，我会一直做智能化弱电行业的知识分享。
