ThinkPlus是2017年联想旗下ThinkPad品牌创立25周年之际推出的智能生态战略,主要是在以PC的基础上,丰富ThinkPad周边产品。此次将要拆解的是一款主打工作会议的便携式蓝牙音箱产品。

thinkplus Pocket 音箱在外观上采用了方正的商务风格,整体体积也比较小巧。机身上设计有环形灯带提醒,时刻了解设备所处状态;功能方面支持有线和蓝牙两种连接方式,使用无需安装任何驱动,兼容各种会议软件;收音上支持360°全向拾音,支持智能降噪和双讲优化;搭配thinkplus会记APP,还能实现录音、转写和翻译功能。

此前我爱音频网还拆解过联想旗下的 thinkplus超薄蓝牙音箱,thinkplus TrackPods、Lenovo联想TWS真无线耳机S1、摩托罗拉 Verve Ones+、摩托罗拉 Verve Buds 200 、摩托罗拉 Verve Buds 500 、摩托罗拉Verve Buds 800 等真无线耳机产品,下面再来看看这款产品的内部结构设计吧~

一、thinkplus Pocket 音箱开箱联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

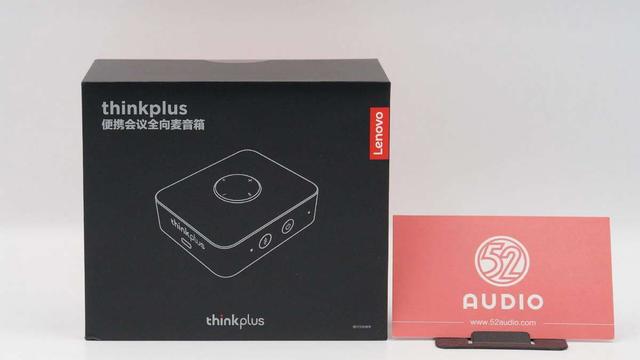

包装盒采用了方形的黑红配色,正面有产品名称thinkplus 便携会议全向麦音箱,Lenovo thinkplus 品牌LOGO,以及产品外观速写图。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

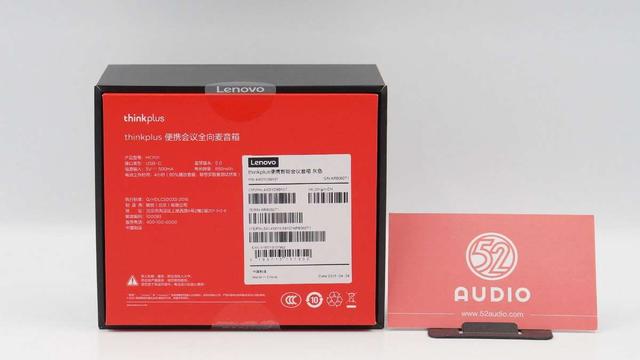

包装盒背面是产品的部分产品参数信息,包括产品型号:MCP01,接口类型:USB-C,蓝牙版本:5.0,电源输入:5V⎓500mA,电池容量:650mAh,电池工作时间4小时(80%播放音量),制造商:联想(北京)有限公司等。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

包装盒侧边图文展示有产品的多项功能特点:全向拾音、智能降噪、人声优化、一键静音、两种连接、轻巧便携、智能转写、智能翻译、广泛兼容。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

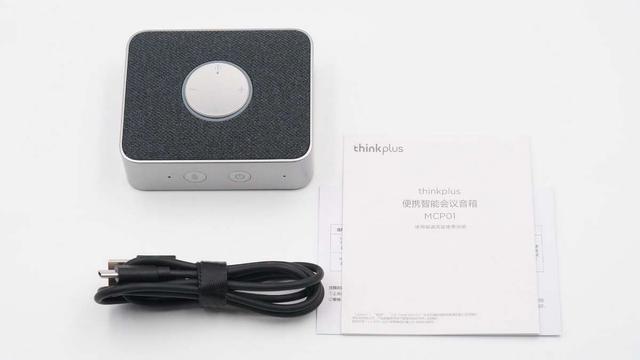

包装盒内物品有音箱、充电线、产品说明书和保修卡。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

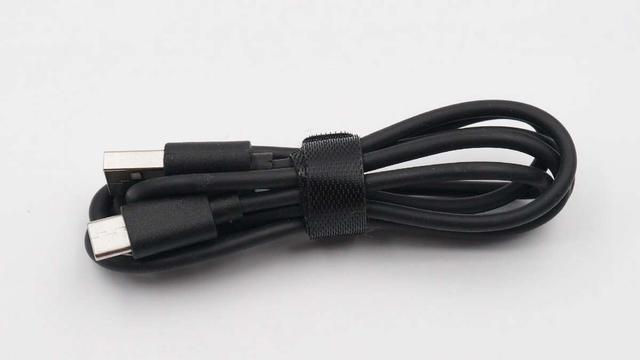

USB-A to Type-C充电线。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

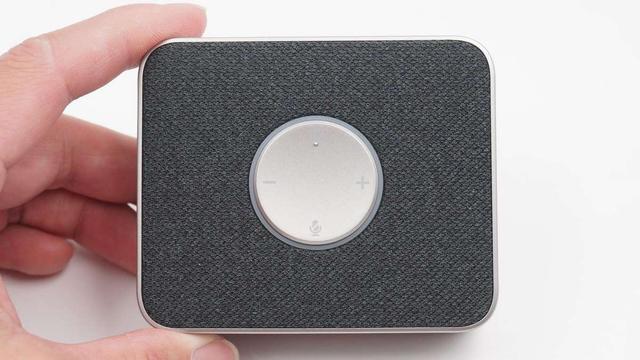

音箱正面外观特写,被大面积音箱蒙布覆盖。中间设置圆形功能按键,四颗功能按键为加/减音量键、麦克风开关和一键唤醒thinkplus会记客户端的专属按键。按键四周为环形状态指示灯。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

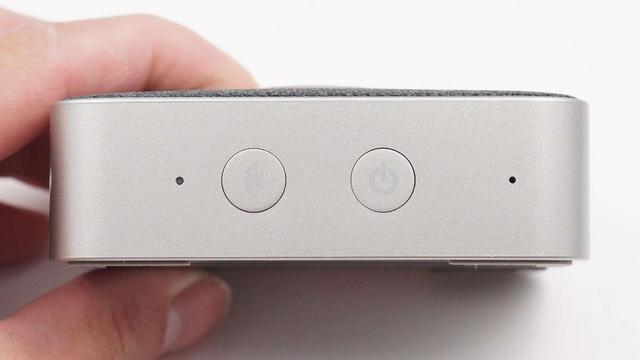

机身顶部是电源键、蓝牙配对按键和指示灯,以及一颗麦克风开孔。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

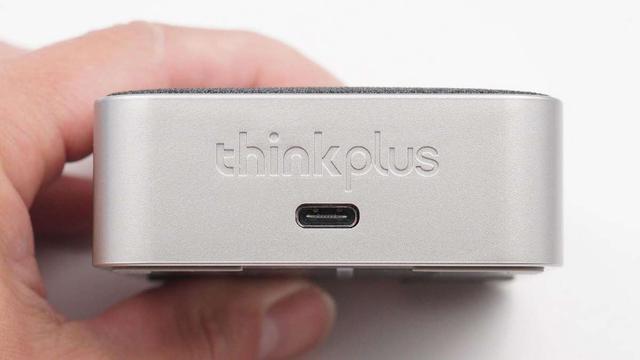

Type-C充电接口位于音箱底部,压印有thinkplus品牌名称。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

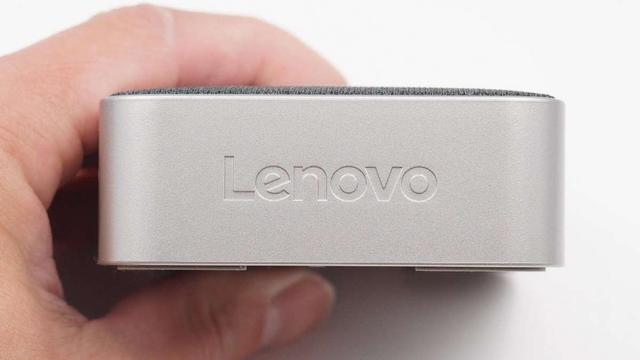

侧边是Lenovo的品牌LOGO。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

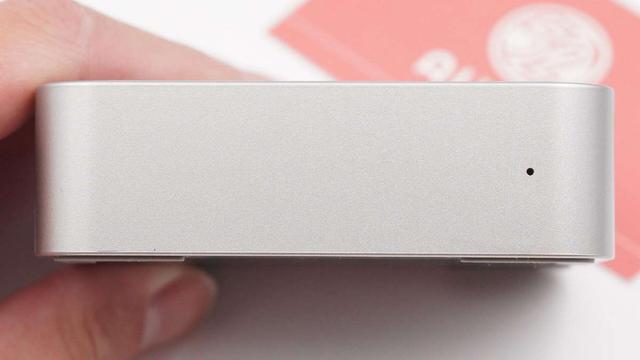

另外一侧还有一颗麦克风开孔。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

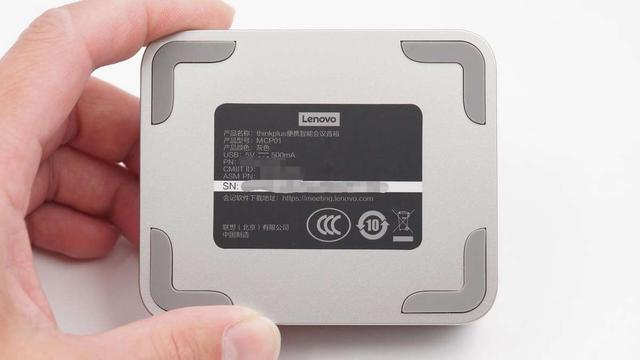

底部设置有防滑橡胶脚垫,中间贴有部分产品参数的信息标签。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

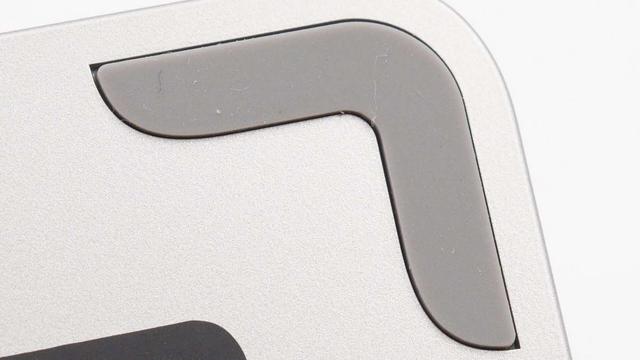

防滑橡胶脚垫特写。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

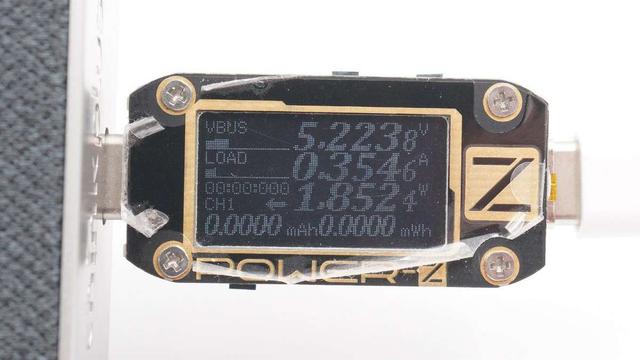

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对thinkplus Pocket 便携会议全向麦音箱进行有线充电测试,功率约为1.85W。

二、thinkplus Pocket 音箱拆解联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

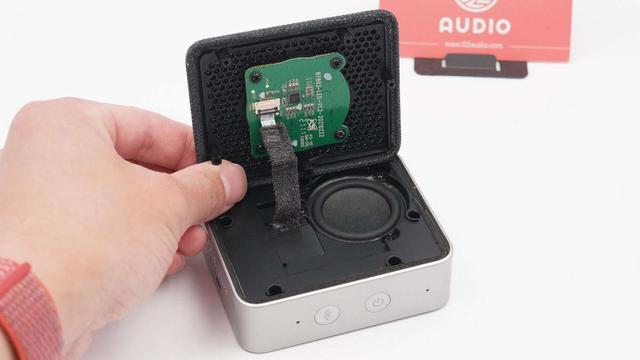

来到拆解部分,正面盖板使用定位柱固定在中框上,内有排线连接小心打开腔体。主板与功能按键小板之间通过排线和插座连接。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

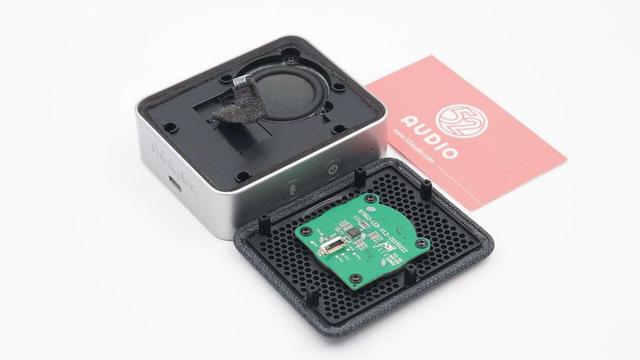

拔掉排线,分离盖板。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

功能按键小板通过四颗螺丝固定在盖板内侧。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

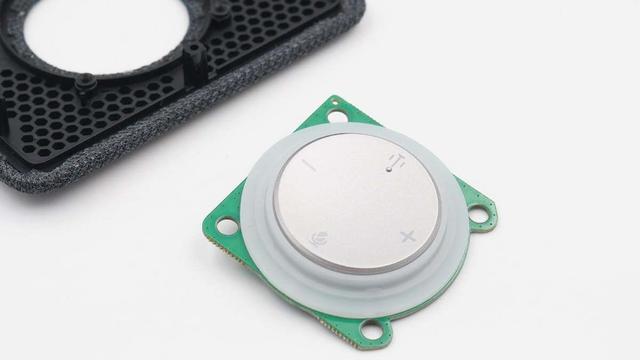

卸掉螺丝,取掉功能按键单元。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

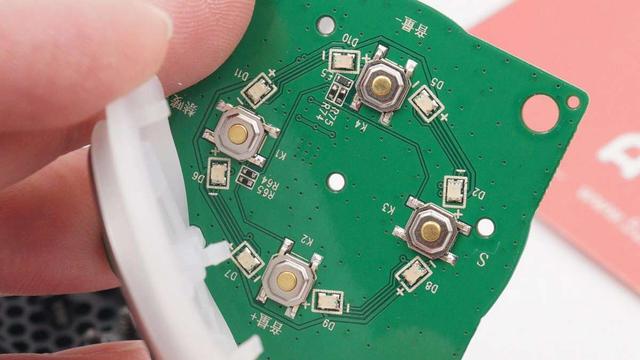

小板正面特写,有四颗功能按键和8颗LED指示灯。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

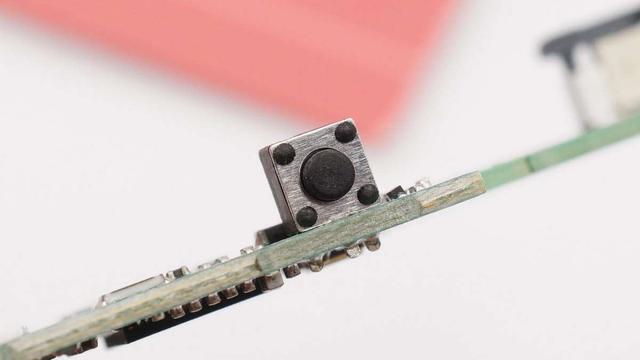

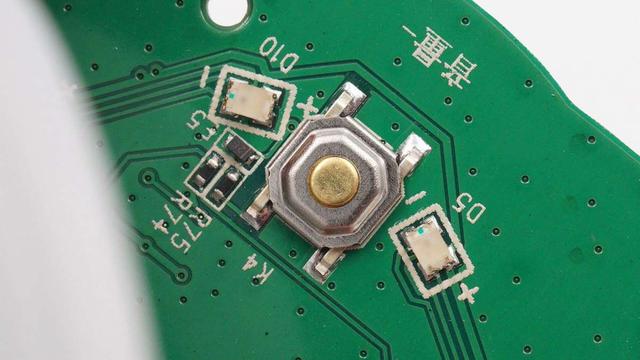

金属微动按键特写。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第20张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

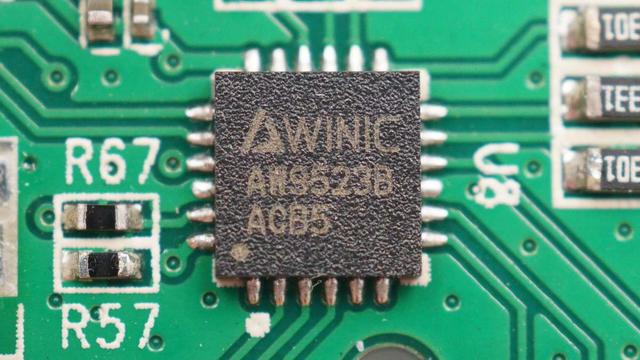

Awinic艾为 AW9523B LED驱动器,是一款I²C接口、16路呼吸灯,每路可作扩展 GPIO 控制器。上电后,16 路 GPIO 口默认为输出模式, 其输出默认值可通过 2 位器件地址进行配置。 每一路 GPIO 口可单独配置为输入或输出。 通过指令可将每一路分别配置为 LED 驱动模式或 GPIO 模式。

在 LED 模式下,16 路 LED 为共阳极低压降恒流型驱动,每路具备 256 步线性调光 功能。通过指令可将调光范围设定在四个不同的调光区间内。AW9523B 对低 6 路 LED 驱动的 Dropout 性能做了强化,仅需 60mV 的电流源压降就可提供 20mA 的 LED 电流, 使其更适合驱动 LCD 背光,用于驱动按键小板的灯光效果。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第21张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

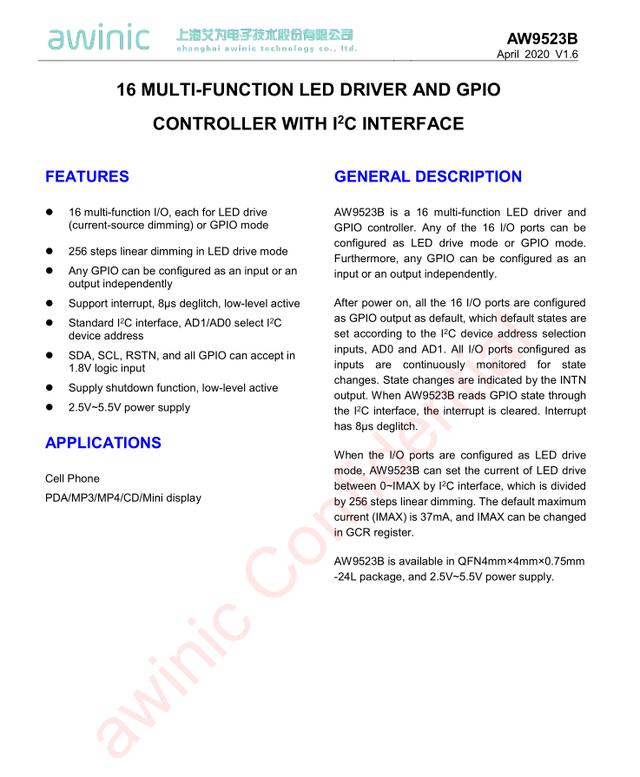

Awinic艾为 AW9523B详细资料图。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第22张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

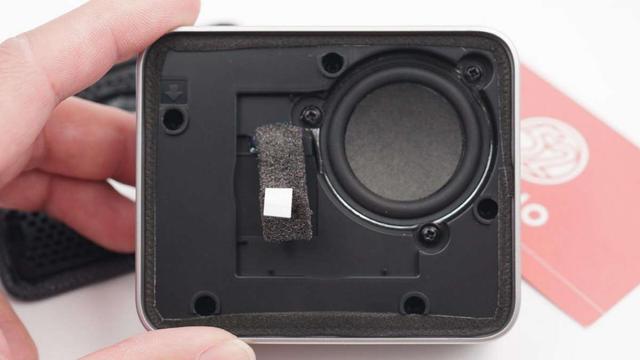

腔体内部还有一层密封盖板。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第23张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

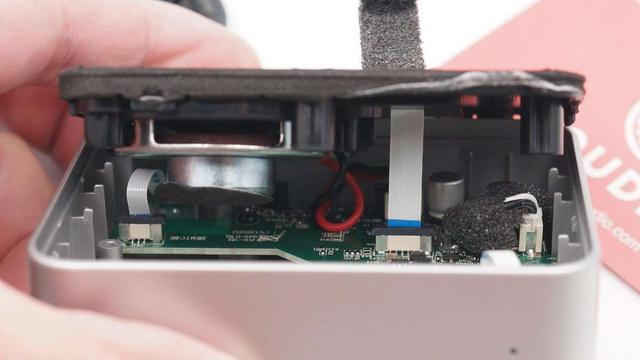

撬开盖板,盖板上组件与腔体内主板之间有多根排线连接。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第24张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

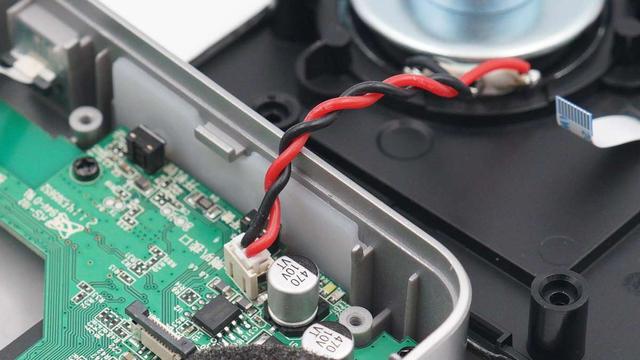

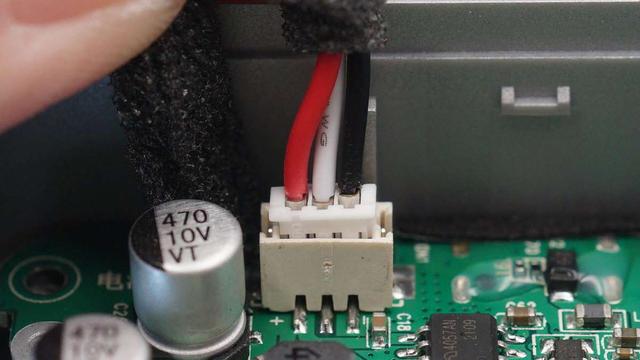

喇叭单元导线与主板通过插座连接。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第25张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

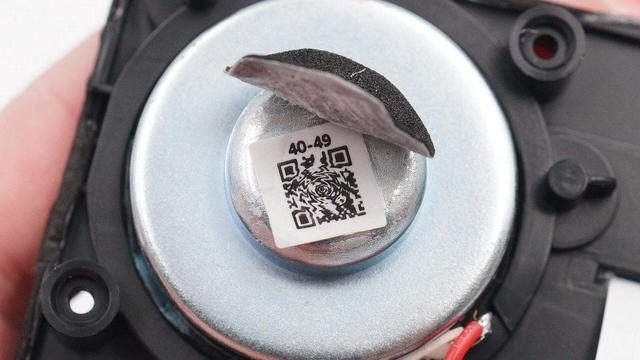

喇叭背面T铁上贴有丝印二维码。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第26张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

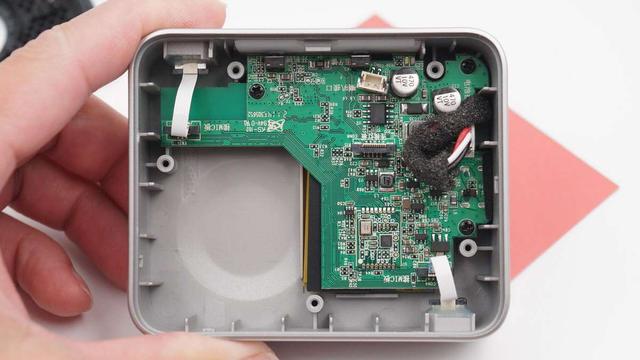

腔体内部结构一览,主板通过多颗螺丝固定在腔体底部。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第27张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

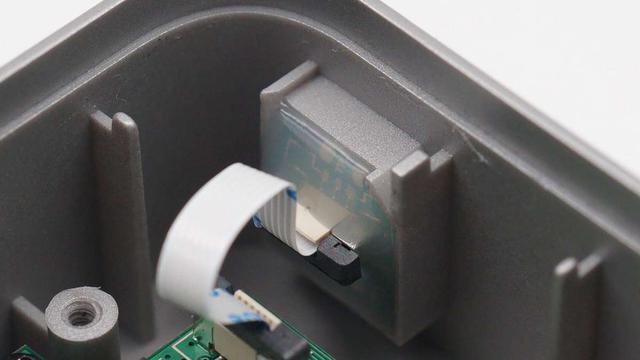

麦克风固定在腔体壁上,通过胶水密封。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第28张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

另外一侧麦克风单元特写。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第29张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

电池导线也通过插座与主板连接。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第30张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

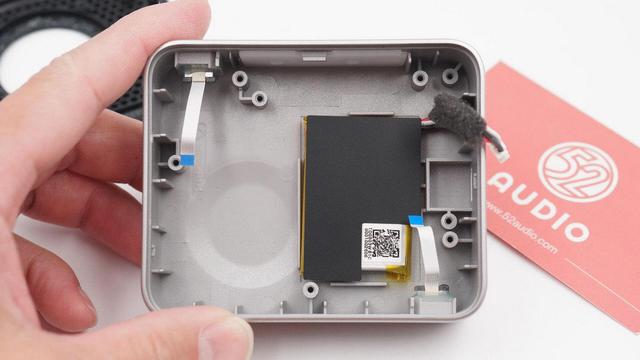

挑开麦克风排线,取掉主板,腔体底部电池单元与主板连接之间设置有绝缘贴纸。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第31张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

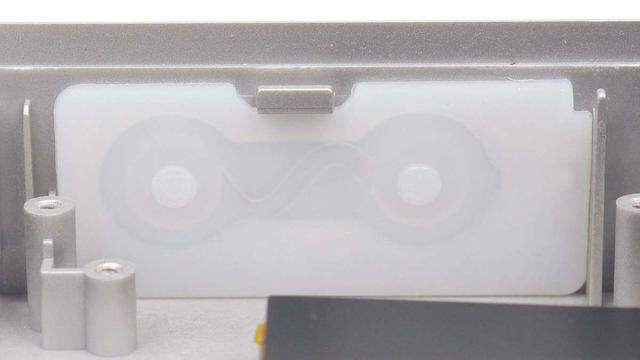

音箱电源键和配对按键缓冲垫特写。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第32张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

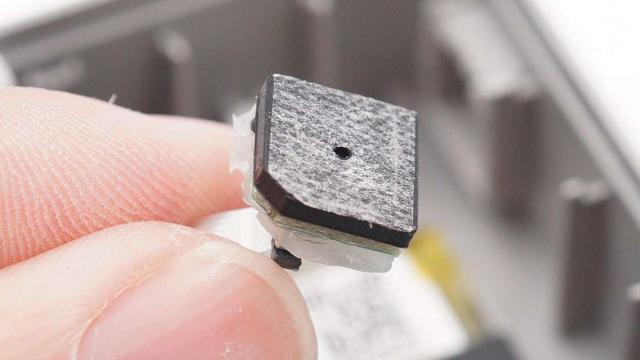

取掉麦克风单元。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第33张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

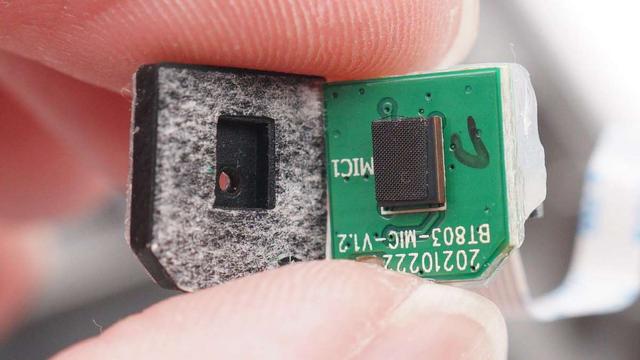

打开腔体,小板上麦克风还设置有防尘网。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第34张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

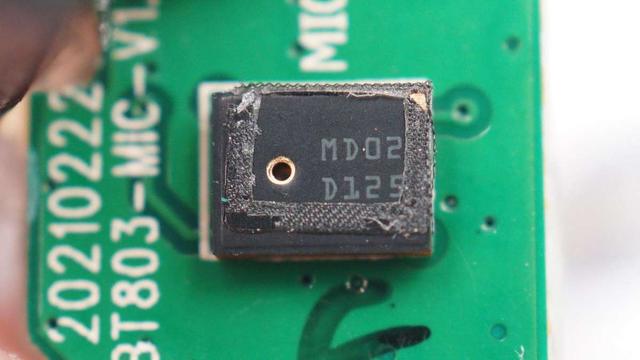

麦克风外部标签信息MD02 D125。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第35张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

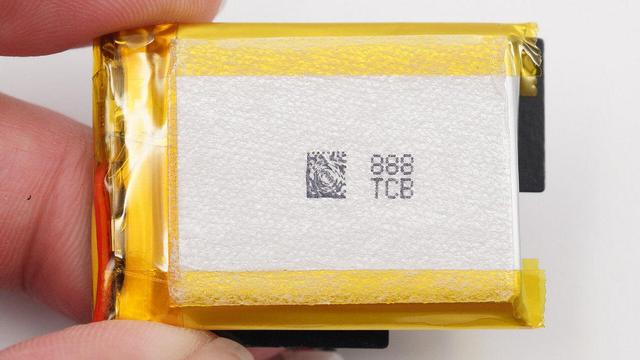

电池外部标签丝印二维码和888 TCB信息。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第36张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

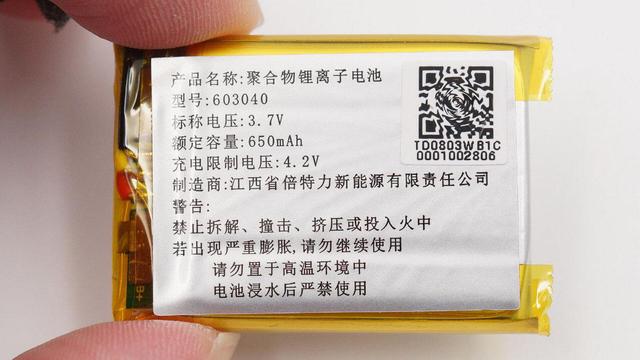

聚合物锂离子电池型号603040,标称电压:3.7V,额定容量:650mAh,充电限制电压:4.2V,制造商:江西省倍特力新能源有限责任公司。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第37张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

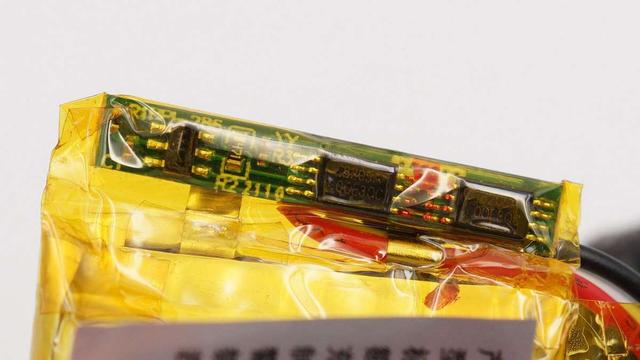

电池上配备有电路保护板,负责电池的过充过放过流保护。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第38张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

主板正面电路一览。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第39张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

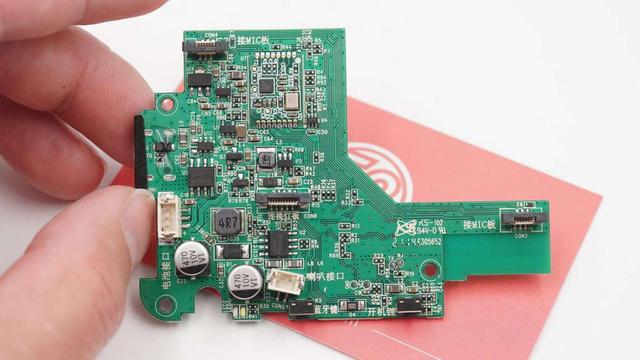

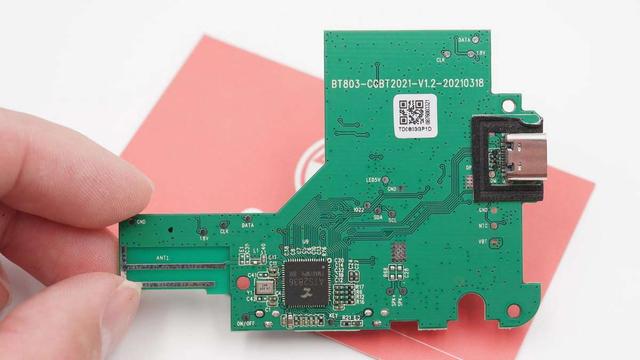

主板背面电路一览。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第40张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

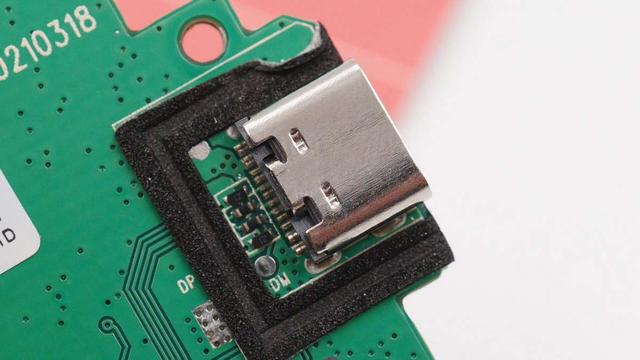

Type-C充电接口母座特写,四周与音箱壳体交界处设置有海绵,用于音腔密封。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第41张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

主板上功能按键特写。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第42张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

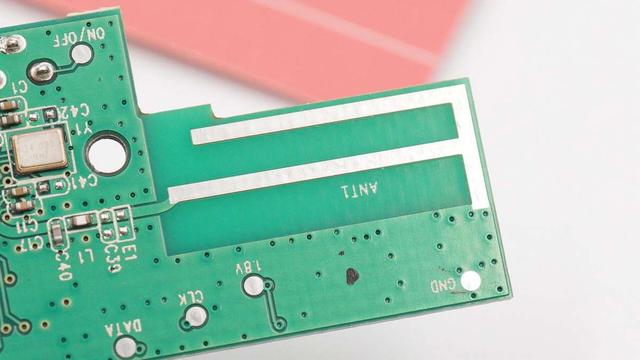

板载蓝牙天线特写。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第43张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

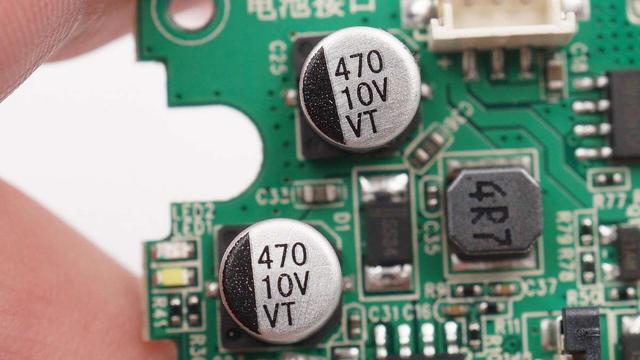

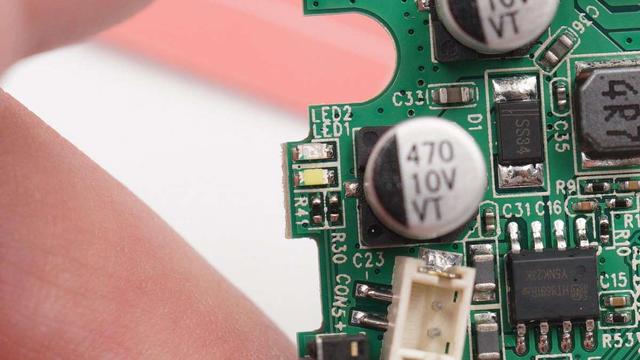

两颗470μF 10V 滤波电容,用于电池端滤波和扬声器功放供电升压滤波。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第44张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

两颗不同颜色的LED指示灯。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第45张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

矽力杰 SY8088I 同步降压IC,支持锂电池供电,最大输出电流1A,共有两颗为降噪小板供电。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第46张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

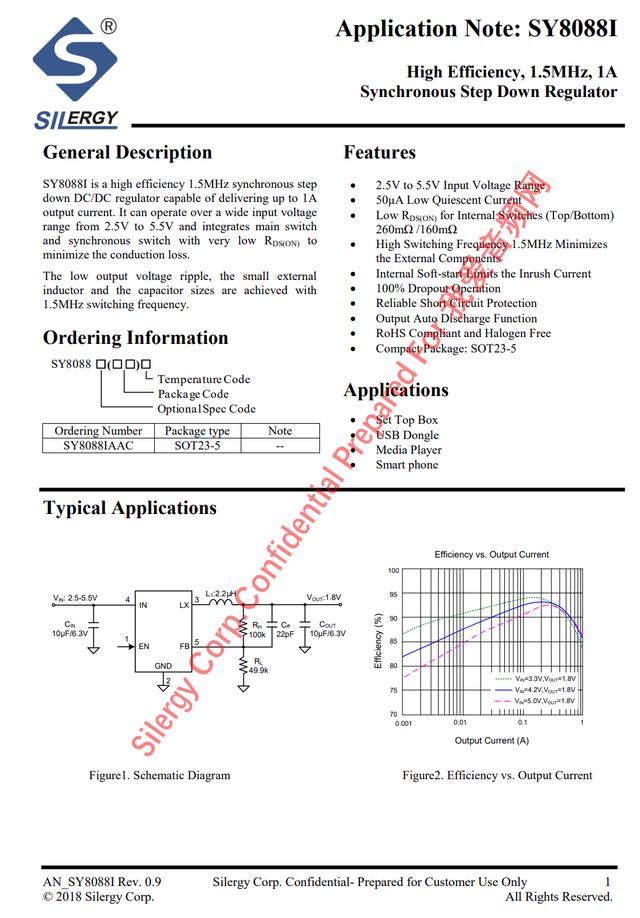

矽力杰 SY8088I 详细资料。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第47张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

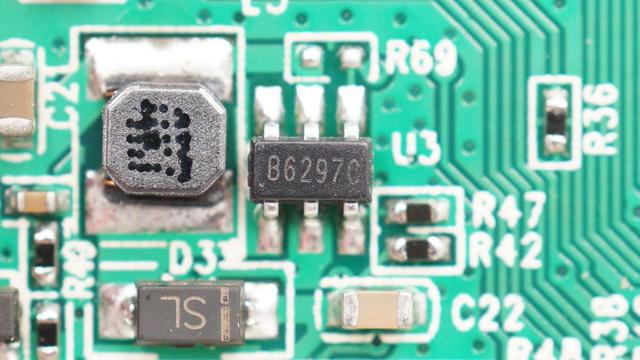

丝印B6297C的升压芯片,将电池输出升压为LED供电,保证亮度的一致性。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第48张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

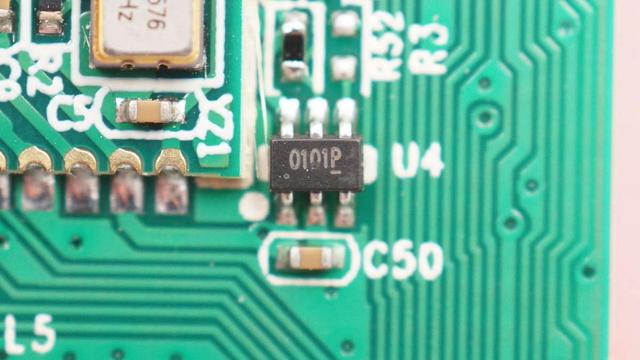

丝印0101P的IC。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第49张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

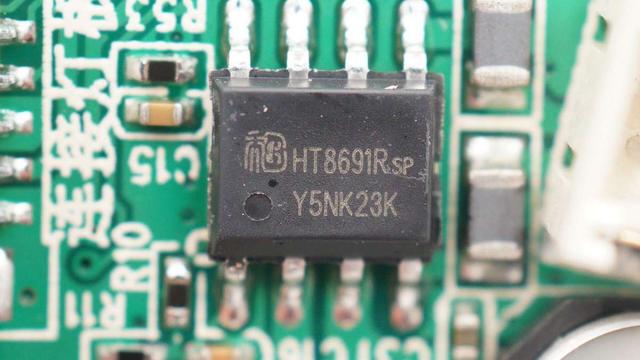

Heroic禾润 HT8691R 内置升压和防破音功能的11W D类音频放大器,内置BOOST升压模块,将锂电池升压为功放级供电,可以得到更大的输出功率和更好的动态效果,同时支持多重保护功能。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第50张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

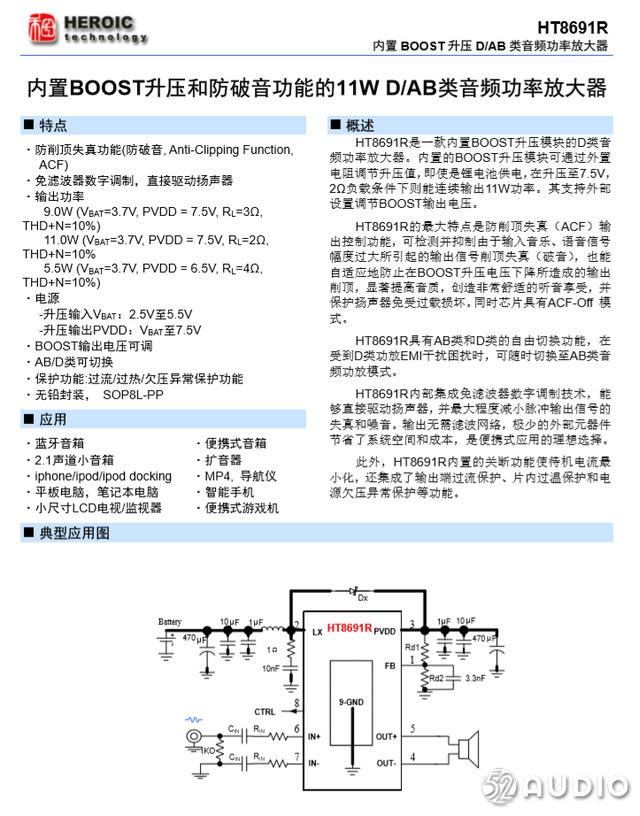

Heroic禾润 HT8691R 详细资料图。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第51张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

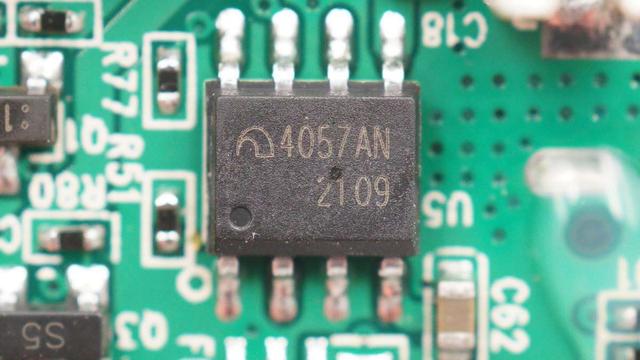

MicrOne微盟 ME4057,是一款完整的单节锂离子电池恒流/恒压线性充电器。内部采用PMOSFET结构,不需要外部感测电阻和阻塞二极管;通过热反馈调节充电电流,以限制在高功率运行或高环境温度下的管芯温度;充电电压固定在4.2V/4.34V,充电电流可以用一个电阻在外部编程。当达到最终浮动电压后,充电电流降至编程值的十分之一时,自动终止充电循环。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第52张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

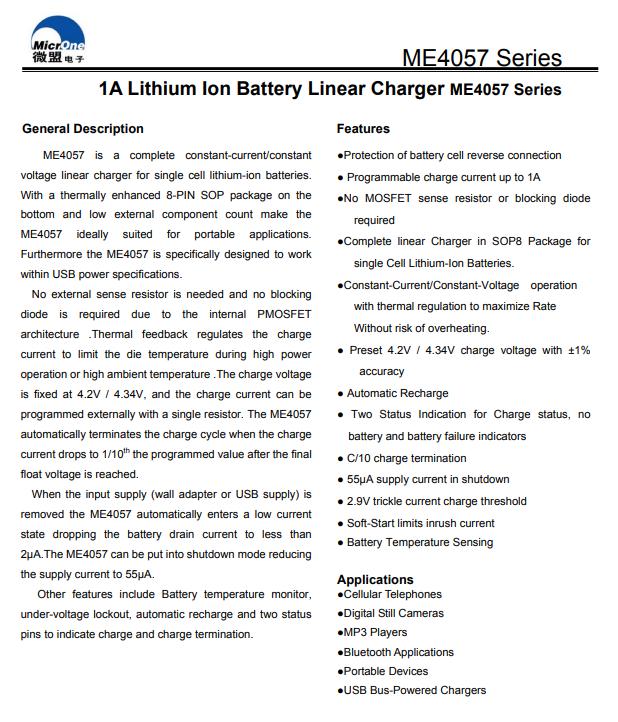

MicrOne微盟 ME4057 详细资料图。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第53张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

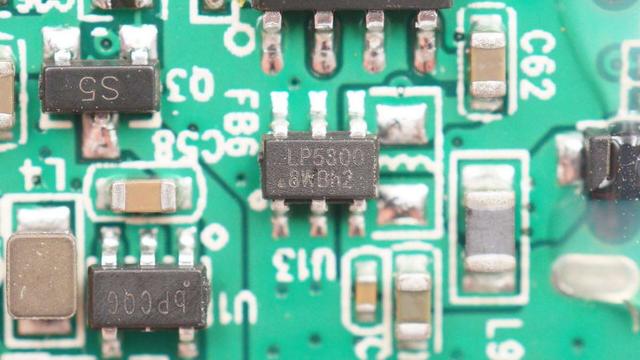

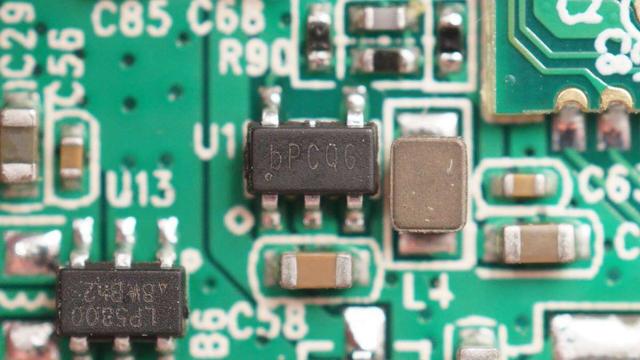

LPSemi微源半导体LP5300过压保护(OVP)和过流保护(OCP)IC。当任何输入电压,输入电流超过阈值时,该器件将关闭内部MOSFET以断开VIN至VOUT的连接,以保护负载。过热保护(OTP)功能监视芯片温度以保护器件。

据我爱音频网拆解了解到,据我爱音频网拆解了解到,已有漫步者、JLab、小米、摩托罗拉、OPPO、QCY、联想、荣耀亲选声氏Earbuds等知名品牌的TWS耳机充电盒都大量采用了微源的电源方案。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第54张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

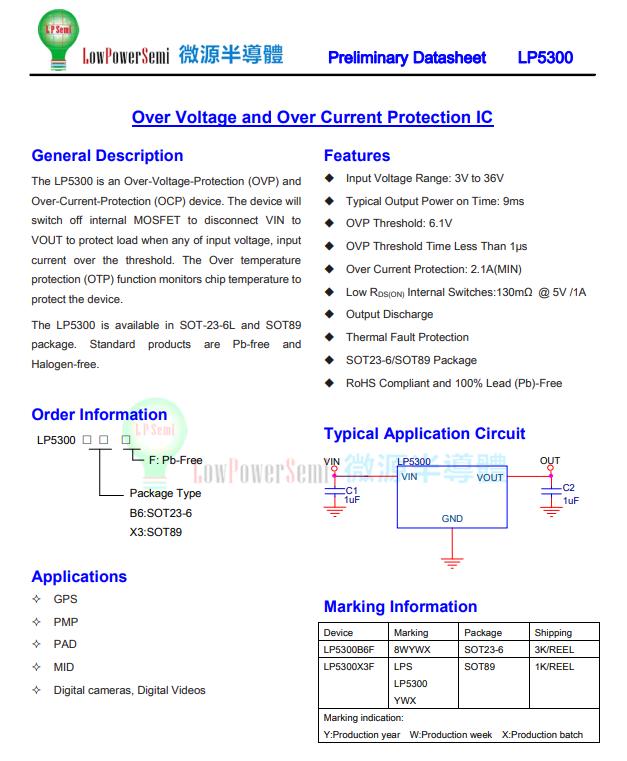

LPSemi微源半导体 LP5300 详细资料。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第55张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

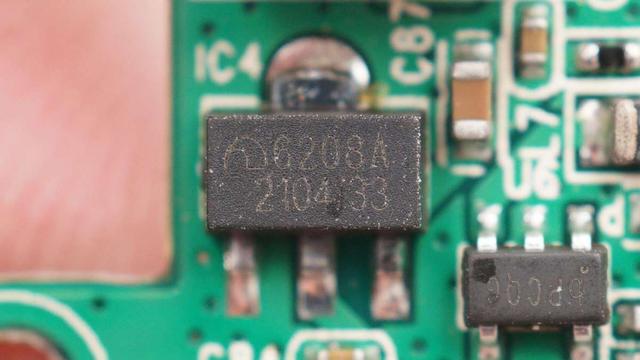

MicrOne微盟 ME6208 低压差线性稳压(LDO)器,内置电压基准模块、误差校正模块和相位补偿模块。ME6208系列是基于CMOS工艺,并允许低静态电流高电压输入。本系列具有3.0V至5.0V的内部反馈电阻设置功能。输出精度为± 2%。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第56张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

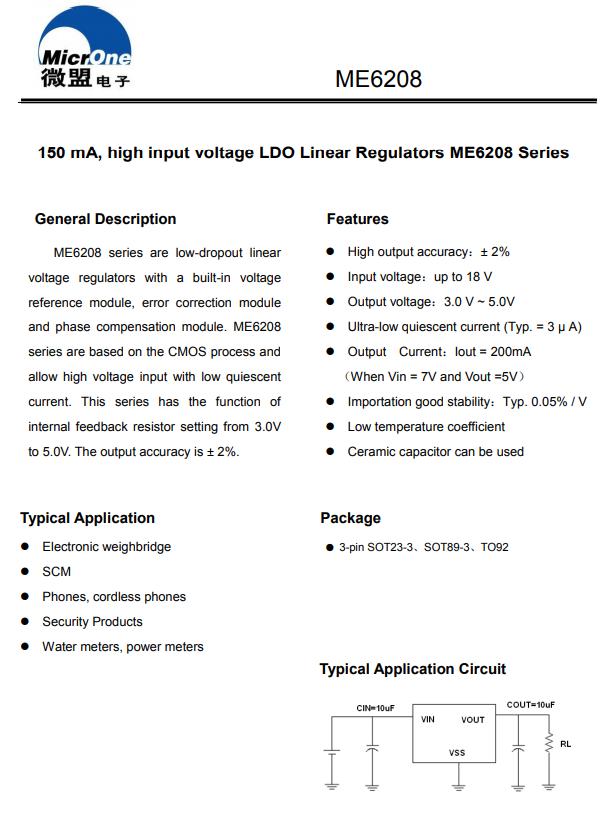

MicrOne微盟 ME6208 详细资料图。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第57张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

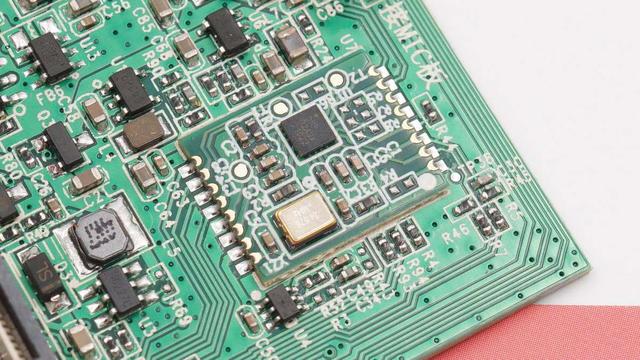

主板上还焊接有一块邮票板,用于麦克风降噪处理。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第58张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

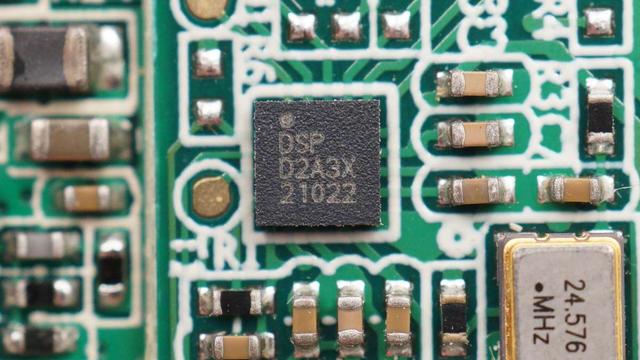

DSP GROUP DBMD2(D2A3X) 降噪芯片,是一个高性能、低功耗的音频DSP平台,在小封装外形下嵌入了DSP的先进HDClear™ 技术,极大地抑制了远端用户的背景噪声,增强了近端扬声器的隐私,并最大限度地提高了自动语音识别(ASR)引擎的性能。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第59张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

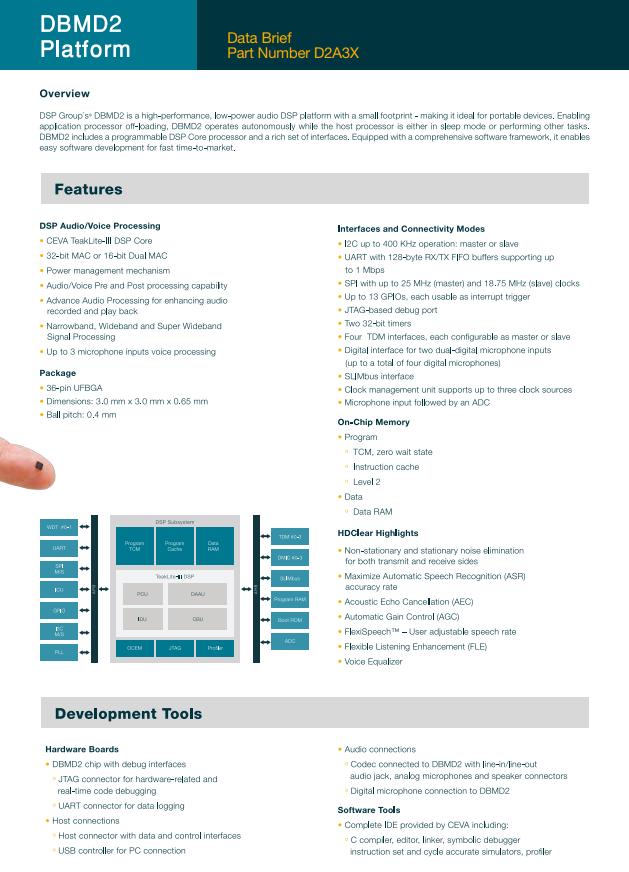

DSP GROUP DBMD2(D2A3X) 详细资料图。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第60张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

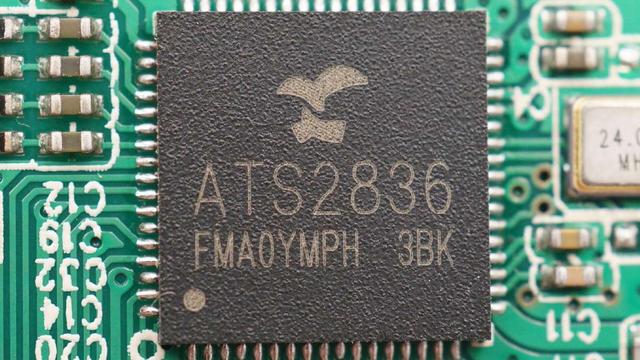

Actions炬芯 ATS2836 蓝牙音频主控SoC,是一款高度集成的单芯片蓝牙音频解决方案,支持双模蓝牙5.0,定位于便携式蓝牙音箱市场,也被广泛应用于soundbar、会议音箱和头戴式耳机等差异化产品,是一款高性能的蓝牙音频SoC。

ATS2836采用CPU+DSP双核架构。为了满足不同的蓝牙应用,嵌入式大容量RAM。支持解码蓝牙A2DP蓝牙音乐播放和丰富的音效后处理,如20段PEQ和3段DRC,还支持第三方的重低音增强和3D环绕音效;支持蓝牙免提通话,具有通话降噪和回声消除功能。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第61张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

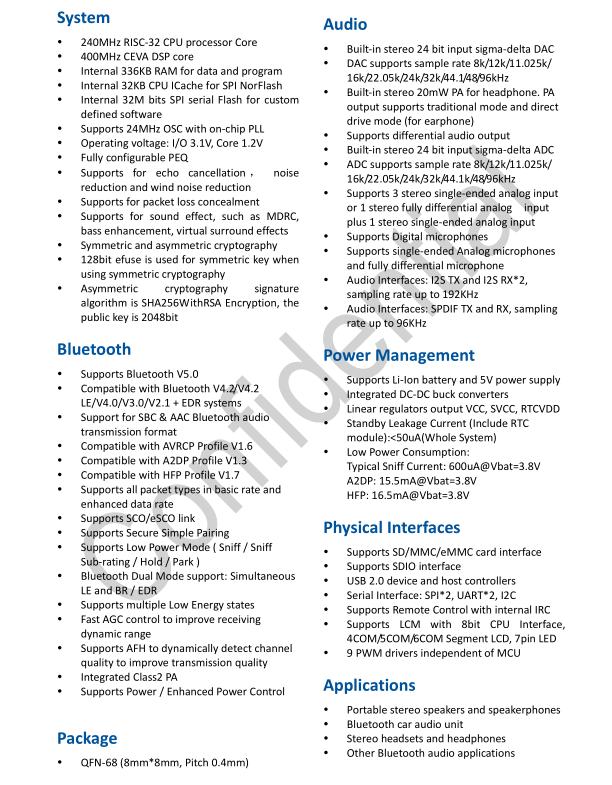

Actions炬芯 ATS2836详细资料图。

联想Pocket便携会议音箱内部结构配置曝光,主控采用炬芯ATS2836-第62张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

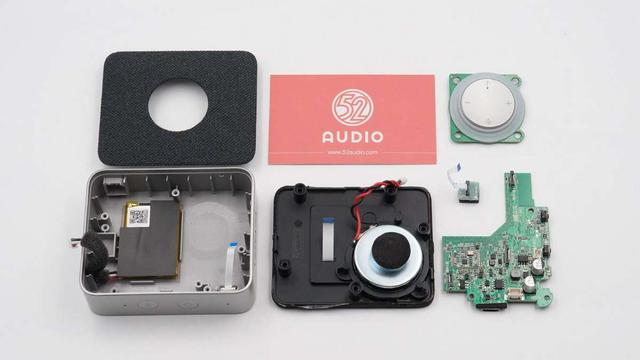

联想 thinkplus Pocket 便携会议全向麦音箱拆解全家福。

三、我爱音频网总结联想 thinkplus Pocket 便携会议全向麦音箱在外观设计上采用了方形造型,机身四周为弧形设计,体积也相对较小,提升便携性。搭配陨石银配色,整体外观呈现简约商务风格。机身正面设计有环形灯带,通过红绿橙不同颜色显示,帮助用户实时获悉音箱当前的状态。

内部结构设计方面,最外层出音孔盖板上固定有功能按键小板,小板上设置有四颗按键和8颗LED指示灯,配备有艾为 AW9523B LED驱动器,用于环形灯带指示灯控制;腔体盖板上固定喇叭,主板和电池单元位于音箱腔体底部。腔体两侧各设置有一颗麦克风用于通话拾音。组件之间均通过连接器连接,提升组装便捷性。

音箱采用Type-C接口输入电源,由微盟 ME4057 电源管理芯片为内置650mAh锂离子电池充电,由微源半导体LP5300进行输入过压和过流保护,微盟 ME6208 低压差线性稳压器、矽力杰 SY8088I 同步降压IC为降噪小板供电。

主板上,采用了炬芯 ATS2836 蓝牙音频主控SoC,支持双模蓝牙5.0,用于蓝牙连接和信号处理;DSP GROUP DBMD2(D2A3X) 降噪芯片用于抑制远端拾音的背景噪音,提高语音识别准确性;音频驱动采用了禾润 HT8691R D类音频放大器,拥有更大的输出功率和更好的动态效果,同时支持多重保护功能。
