机房是整个网络系统的核心所在，也是所有网线的集中之处。它的布线绝对是整个布线工程中最复杂的，因为一般的机房中都会有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。作为网管员，在网络出了问题时，不得不经常在这成堆的电缆中寻找答案。这就要求在布线之初就养成良好的工作习惯，其中包括将各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识。
机房的重要不仅是因为其中的各种电缆多，更重要的是它是整个网络系统的"神经中枢"，只要其中一个设备，甚至一个端口工作不正常，就有可能导致整个网络，或者一大片用户不能正常进行网络连接或应用。
机房网络设备布线规范
核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。 1、 核心设备布线规范IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之重。
光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑（注：不能用白色固定扎带），但不能捆的太紧且弯曲度不能太大，100 度到 130 度间，通常约 110 度（下同），要能松放自如，贴好标签，插到设备端口上后尽量不要将标签挡住，要有留一定长度空间方便拔插光纤。
2、内网接入布线规范
内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G－AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心，千兆端口下联服务器，机房2个机柜一台共用一台内网TOR和1台ILO接入交换机（本机柜内用5米线缆，跨相邻机柜用8米线缆），每个机柜内大致放置18台服务器。

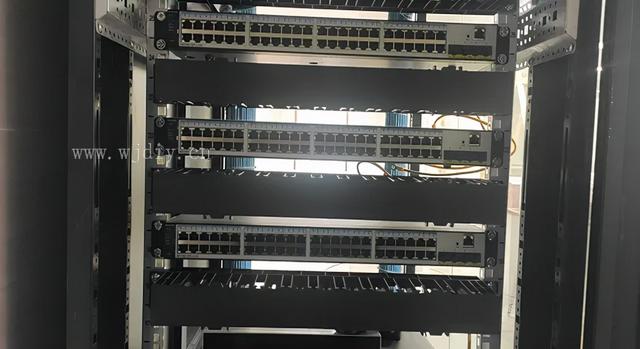

内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。
3、机柜内布线规范机柜内（普通服务器机柜）主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧摁扎布放。
不同线缆用不同颜色的线区分，如内网线：蓝色，ILO线：灰色，电源线：黑色，预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要求如下图：（因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎）
