一、系统介绍
本项目办公楼综合楼内的综合布线系统担负着整个指挥大楼内的语音设备、数据设备、电子通讯设备和网络交换及其它弱电系统等设备的重任，为本项目办公楼综合楼的语音、数据的应用提供实用的、可靠的、灵活的、可扩展的介质通路，因此必需选择一套高性能、高质量、高可靠的综合布线系统。
结构化布线系统(SCS)是随着语音和数据通信的发展而逐步建立起来的一套布线系统，它采用了一系列高质量的标准材料以模块化的组合方式，把语音、数据、图像等用统一的传输媒介进行综合传输。结构化布线系统描述的是建筑物或建筑群内部之间的传输网络，其作用能使建筑物或建筑群内部的语音、数据通信设备，信息交换设备、建筑物物业管理及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部信息通信设备与外部信息通信网络相连，它是无源系统。
二、系统设计
1、系统组成

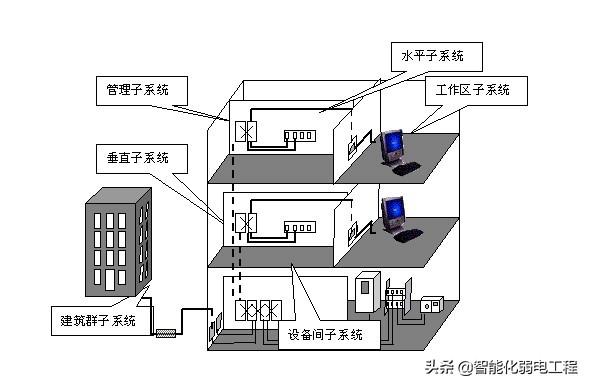

根据EIA/TIA568A，ISO/IECIS 118O1及我国的标准。布线系统可划分为六个独立的子系统，每个子系统均可视为各自独立的单元组，一旦需要更改其中任一子系统时，不会影响其他子系统。
六大子系统分别为：
1)工作区子系统 (Work Area Subsystem)
2)水平布线子系统 (Horizontal Subsystem)
3)垂直主干子系统 (Riser Subsystem)
4)设备间子系统 (Equipment Subsystem)
5)管理区子系统 (Administration Subsystem)
6)建筑群子系统 (campus Subsystem)
本方案中仅到前五个子系统做设计，不涉及建筑群子系统，在下面的详细设计时将对各子系统进行详细说明。
2、产品选型
我公司考虑到选用布线系统产品的全面性、系统性、性价比等方面的同时结合我公司长期的综合布线工程经验，向贵方推荐某公司的超5类和6类综合布线产品。
2.2工作区子系统
2.2.1布点原则
工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。对于本项目办公楼综合楼综合布线系统的设计，本方案按照甲方要求，在商铺、精品店、服务台按语音数据各1点配置，办公室按语音、数据各2点配置，各库房、重要机房、配电室按语音、数据各1点配置，并为将来系统的扩展留有适当冗余量。
2.2.2信息点分布
本次共设信息点908个，其中语音点为173个，数据点为735个，用户终端语音点采用超5类系统，数据点采用6类系统。
2.2.3打线方式

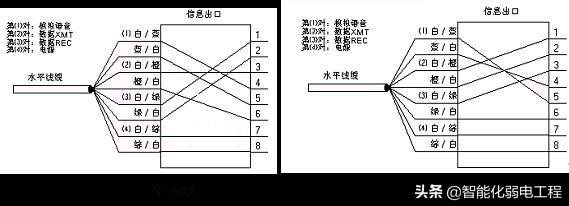

水平线缆与信息出口的连接有两种打线方式：
在本系统的实施中，我们采用T568B连接方法和相应的测试标准。
4.3.4信息点安装
本项目办公楼综合楼信息点均采用墙面安装方式，在各个楼层的主通道采用金属桥架，从金属桥架到各个房间采用钢管进行连接,从吊顶到墙面插座采用埋管的方式。

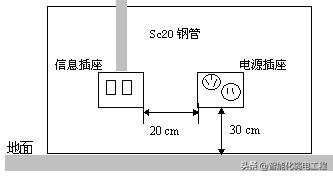

RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示：
2.3水平布线子系统
2.3.1水平线缆用量
水平布线子系统主要由水平电缆组成。本项目办公楼综合楼考虑到本大楼内语音、数据与外部通信的连接，因此本方案水平部分设计采用某超5类和6类双绞线。
水平线缆的用量按下式计算：
水平线缆平均长度=(max距离＋min距离)÷2×1.1＋端接容限(铜缆6m，光纤10 m)
线缆箱数=信息点数*水平线缆平均长度/305m
根据我们对本项目办公楼综合楼现场的勘察，由于大楼面积比较大，线缆总数为218箱。
4.3.2水平线缆布线方式

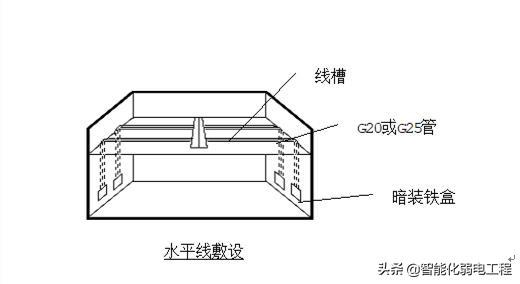

由通信电缆井内配线架采用金属线槽敷设到吊顶内，用金属管沿墙暗敷设至工作区，如下图示：
2.4垂直主干子系统
建筑物主干子系统由设备间的配线设备及设备间至各楼层配线间之间的连接电缆组成。对于本项目办公楼综合楼中心，本方案中语音主干采用三类25/100对大对数线缆，数据部分由于整个系统要达到高带宽，高稳定、高扩展的特点，数据主干均采用12芯多模室内光纤传输。
2.5设备间子系统
2.5.1设备间设计
设备间子系统即综合布线系统楼层配线架（IDF，或称楼层配线间），设备间就是一个管理系统，它把水平子系统和垂直主干子系统连在一起或把垂直主干和设备间子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而使管理网络通信线路的工作变得简单易行。
2.5.2配线间器材配置
每个配线间的管理器材有：光纤配线架、24口网络配线架、110语音配线架等。
、2.5.3标签管理
布线系统涉及大量的线路的连接，这样大量的连线给管理带来了一定的困难。PDS色标标记方案系统而科学地规定了怎样根据参数和识别步骤，查清现场的线路和设备端接点。作为一种重要的技术文档，色标标记方案是以后的布线管理重要的技术依据。

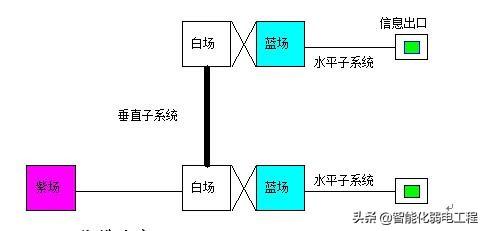

本项目办公楼综合楼综合布线系统色标标计方案示意图如下：
4.5.4线缆路由

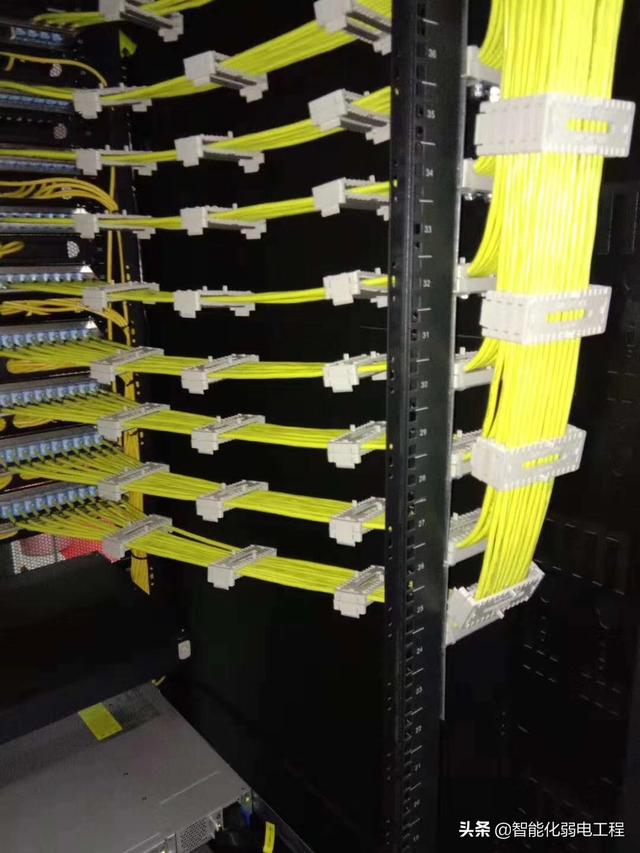

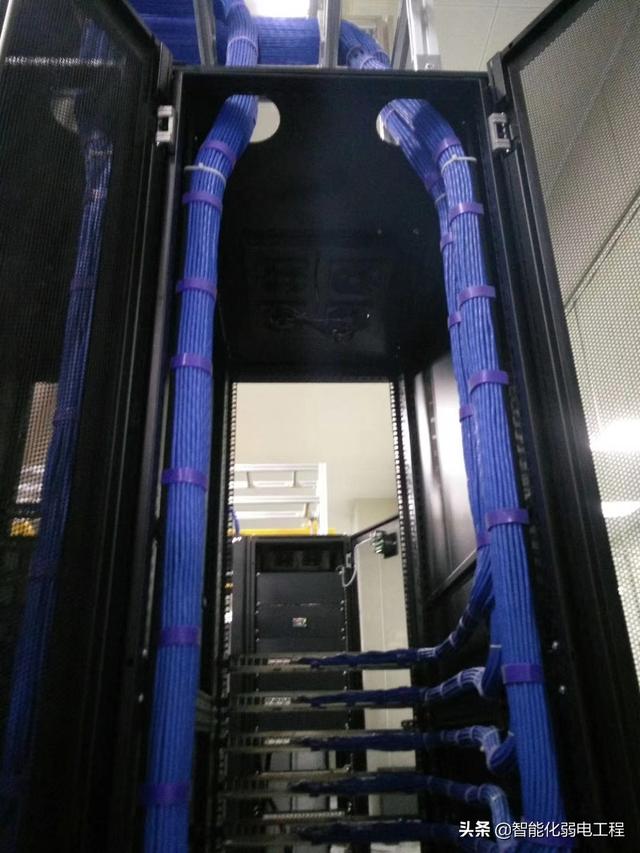

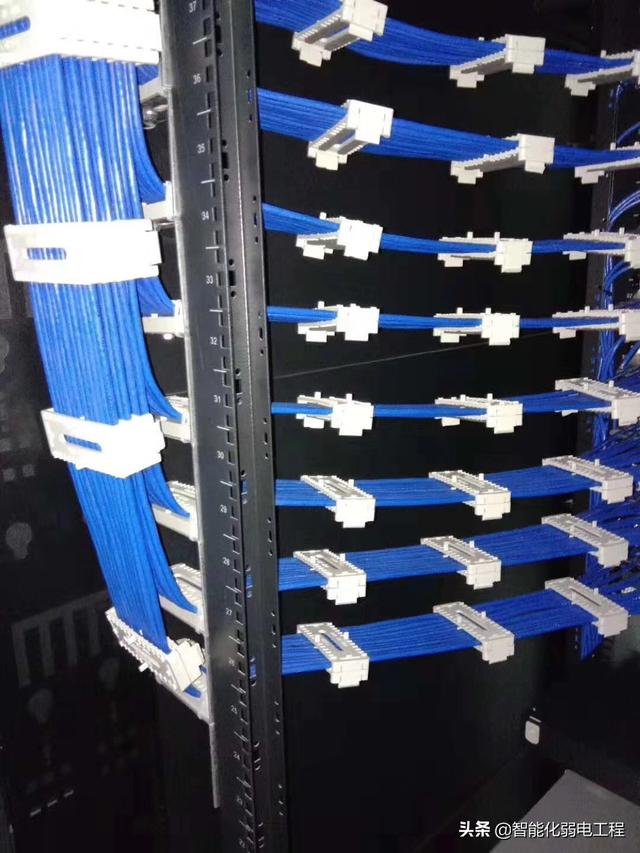

配线间线缆从主干线槽经过吊顶进入相应配线机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。
配线架打接表格
配线架打接表格直接提供各个配线间之间配线架的线缆打接顺序，是工程施工安装和竣工维护必备文档，非常重要！一方面能指导正常的施工，协调任务分配，另一方面起到最终核对器件搭配是否合理的重要依据和日后管理维护的参考。
2.5.5配线间环境要求
本项目办公楼综合楼设备间的设置应该满足以下要求：
设备间的位置应尽可能靠近建筑物电缆引入区和对外网络接口处
室温应保持在10～30℃之间；相对湿度应保持20%～80%
应有良好的通风和防尘措施
设备间应有足够的空间用于安装设备，面积最低不应小于10平方米
使用防火门，门宽至少为高2.1m×宽0.9m
照明不低于150Lx；地板载重量不小于300kg/平方米。
2.6管理区子系统
2.6.1管理区设计
管理区子系统是综合布线系统的总配线机构，是整个系统的核心。
本部分器材主要是机柜、语音配线架和光纤接续箱。
语音配线架选用100对110配线架，并配置防尘盖。
2.6.2管理区环境要求
管理区子系统是整个配线系统的中心单元，它的布放，选型及环境条件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。管理区的设置应该满足以下要求：
管理间的位置应尽可能靠近建筑物电缆引入区和对外网络接口。
室温应保持在10～30℃之间；相对湿度应保持20%～80%。
应有良好的通风和防尘措施。
管理间应有足够的空间用于安装设备，面积最低不应小于10平方米，管理间面积约90平方米。
使用防火门，门宽至少为高2.1m×宽0.9m。
室内照明不低于150Lx；地板载重量不小于500kg/平方米。
3、具体设计
根据设计院图纸设计，本方案中共设置信息点908个，其中数据点753个，语音点共173个。
数据主干采用多模12芯光缆。
语音主干部分均采用三类25/100对大对数线缆，充分考虑语音应用的容量。
三、 主要设备简介
1.2.3.1、六类四对非屏蔽双绞线
支持 6 个连接和短信道测试
线对采用一字或十字隔离方式
外径： 小于6.00 mm
线规：23 AWG
工作温度：-4°F 到 140°F（-20℃到 60℃）
外护套：低烟无卤（LSZH）
标准认证：IEC 60754-2, IEC 61034-2, IEC 60332-3, NES 713
符合：ANSI / TIA / EIA 568-C.2；Category 6，ISO / IEC 11801: 2002 (Edition 2) Class E，CENELEC EN50173: 2002 (Edition 2) Category 6标准
2、六类非屏蔽信息模块
材料：抗高压、阻燃材料
拔插次数：大于750次，卡接次数：大于200次
防火等级：UL等级94V-0
在86型面板上可支持90度直角和45度斜角两张安装方式
六类模块采用线簧错位排列和PCB板配合结构，IDC端子采用45度卡接方式的设计
测试到250MHz，符合ANSI/TIA/EIA-568-C.2的6类标准
接触电阻(不包括体电阻):＜2.5mΩ；
绝缘电阻:＞1000MΩ；
介电强度:DC1000V(AC700V)1分钟内无击穿和飞弧现象
3、六类非屏蔽24口配线架
配线架采用模块组安装方式
模块组支持向前翻转打线
背后自带线缆端接管理器，前端自带理线环
2U支持24端口
防火等级：UL 等级 94V-0
工作温度：-14°F 到 140°F (-10℃到 60℃)
存储温度：-40°F 到 158°F (-40℃到 70℃)
插拔次数：大于 750 次
标准：TIA / EIA Cat6, ISO Class E
安装方式：支持19英寸机柜式安装
最小绝缘阻抗：500 兆欧
额定电流：1.5 A (20°C )
最小直流稳定电压：1,000 VAC RMS (60Hz 接点到接点)，1,500 VAC RMS (60Hz 表面传导)
4、六类非屏蔽跳线
模压式软跳线采用多股软线和六类专用水晶头制造而成，用于模块化插座的连接
测试达到250MHz，符合ANSI/TIA/EIA-568-C.2的6类标准
提供各种长度： 2m/3m/5m及用户指定长度；
插拔次数>750 次
外护套：低烟无卤（LSZH）
标准认证：IEC 60754-2, IEC 61034-2, IEC 60332-3, NES 713
5、光纤跳线及尾纤
光纤跳线需达到OM4规格，在工厂组装并且经过100%的光学测试
所有跳线配置高质量的LC连接器，确保跳线具有优良的性能和可靠性
光纤跳线及尾纤需采用陶瓷插芯端面，高精度研磨，有效的保证了高回波损耗值
插拔次数：大于1000次
外护套：低烟无卤（LSZH）
标准认证：IEC 60754-2, IEC 61034-2, IEC 60332-3, NES 713
6、室内多模光缆
室内多模万兆（OM3）光缆，光缆需通过DMD测试
在850nm波段时，最大衰减应为3.0dB/km；在850nm波段时，最大衰减应为1.0dB/km
万兆光缆，带宽达到2000MHz-km
工作温度-4°F 到158°F (-20℃ 到70℃ )
安装温度32°F 到158°F (0℃ 到70℃ )
储存温度-40°F 到158°F (-40℃ 到70℃ )
10Gbps以太网传输，可支持300米
外护套：低烟无卤（LSZH）
标准认证：IEC 60754-2, IEC 61034-2, IEC 60332-3, NES 713
7、光纤配线架
1U最高可容纳96芯LC光纤插接，支持4个模块组安装
配线架自带理线托架，可方便跳线管理
配线架配有透明式一键开关的前面板，便于跳线操作
配线架采用固定式方式
安装方式：19英寸机柜式安装方式
8、适配器模块组
模块化设计：12芯/24芯LC连接头，使连接更简单
模块组前后端自带防尘盖
配合光纤配线架使用
9、语音配线架
对数： 100对
工作温度：-10至60摄氏度
材料类型：耐冲击，阻燃材料
插拔次数：200次
安全标准符合UL认证
10、信息面板
规格：86mm*86mm，单孔/双孔/四孔
颜色：白色
阻燃级别：UL认证的94V－0标准
支持六类模块的90度直角和45度斜角两种安装方式
具有耐高温、抗冲击、耐扭曲、抗老化的特点
