易科士门禁考勤一体机结构图剖析方案

admin 门禁考勤 762

  考勤门禁一体机采用8位单片机处理器,可以通过CANBUS与系统软件通讯。同时可实现考勤和开门的功能,并同时支持M1卡及CPU卡及手机卡。操作简单方便、系统稳定。

  ? 外观简洁大方,安装方便;

  ? CAN通讯传输距离远,可达到2公里以上,增加通讯中继器还可以延长通讯距离;

  ? 系统可接入考勤门禁一体机终端机数量多,每个通讯端口可带100台(CAN通讯);

  ? 实时传送:支持考勤门禁数据实时传送,利用稳定的网络平台,大大提高了考勤门禁数据的可靠性,及时性;

  ? 脱机使用:用户可通过U盘导入/导出考勤门禁数据、配置信息、人员信息等,方便脱机应用 (选配功能);

  ? 记录查询:用户可直接在考勤机终端查看脱机流水,在客户端软件中查看详细考勤记录;

  ? 安全性:按GB/T 6833.2~6833.6规定的试验要求进行,符合GB/T 9254中的A级ITE规定;

  可通过CAN在线升级

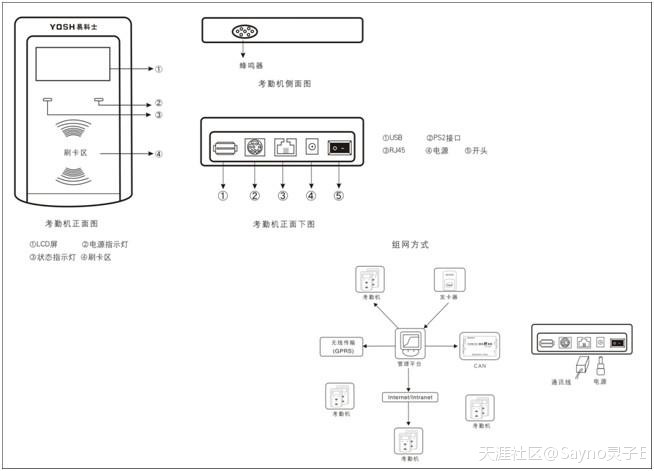

易科士门禁考勤一体机结构图剖析方案-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

  ? 考勤门禁读写器:FM1702;

  ? 显示屏:采用蓝底白字128 X64 点阵屏,可显示ASCII可视字符,汉字显示符合国家标准GB 2312;

  ? 显示时间版本信息等内容;

  ? 指示灯:电源指示:红色通电常亮;状态指示:常灭,当刷卡正确后闪亮一次;

  ? 读卡器:FM1702;

  ? 蜂鸣器:当刷卡正确后响一声;

  ? 工作频率:13.56MHz 2.4GHz;

  ? 通讯模块:CAN;

  ? 功能:平台软件配置功能,见平台软件说明;

  产品展示

易科士门禁考勤一体机结构图剖析方案-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

易科士门禁考勤一体机结构图剖析方案-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】
