经常看到交换机带POE供电，你了解POE吗？

POE有三种标准802.3af（PoE）802.3at（PoE+） 802.3bt（PoE++）

IEEE802.3af主要供电参数： 直流电压在44～57V之间，典型值为48V。典型工作电流为10～350mA，典型的输出功率：15.4W。超载检测电流为350～500mA。在空载条件下，最大需要电流为5mA。为PD设备提供3.84～12.95W四个Class等级的电功率请求。

IEEE802.3af的分级参数：Class0设备需要的最高工作功率为0~12.95W； Class1设备需要的最高工作功率为0~3.84W； Class2设备需要的工作功率介于3.85W~6.49W； Class3设备的功率范围则介于6.5～12.95W。

为什么会有IEEE802.3at标准？由于IEEE802.3af标准使受电设备(PD)上的PoE功耗被限制为12.95W，这就限制了以太网电缆供电的应用范围。为了克服PoE对功率预算的限制，推出新标准：IEEE802.3at（也称为PoE+），它将功率要求高于12.95W的设备定义为Class4,可将功率水平扩展到25W或更高。 IEEE802.3at与802.3af相比，802.3at可输出2倍以上的电力，每个端口的输出功率可在30W以上。受电设备PD可以最大到29.95W，PSE将为其提供30W以上的直流电源。PD以Class4分级的电流响应，告诉PSE是否能够为其提供802.3at规定的较高功率。 IEEE802.3at(PoE+)主要供电参数： 直流电压在50～57V之间，典型值为50V。典型工作电流为10～600mA，典型的输出功率：30W。受电设备PD支持Class4的分级。

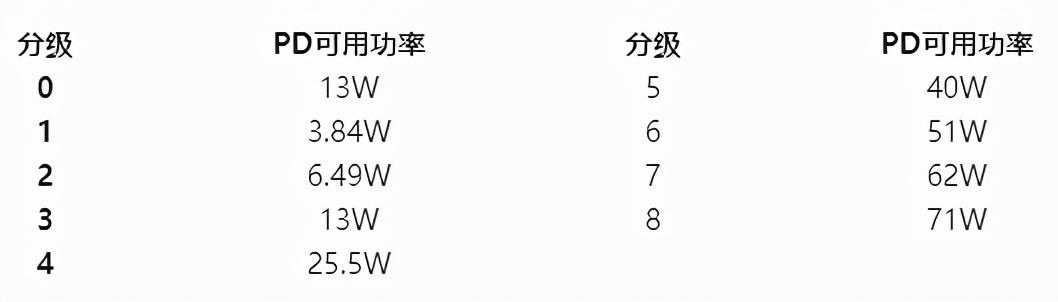

IEEE802.3bt(PoE++)：802.3bt规范引入了四种新的高功率PD分级(Class)，从而使单特征类别的总数达到9个。Class5~8对于PoE标准而言是新的，并转化为40.0W至71W的PD功率水平。

POE power

802.3bt可向后兼容802.3at和802.3af。一个较低功率802.3at或802.3af的PD可连接至一个较高功率802.3bt的PSE，不会出现任何问题。而当一个较高功率802.3bt的PD连接至一个较低功率802.3at或802.3af的PSE，PD只需能够工作在各自的较低功率状态即可，这被称为“降级”。

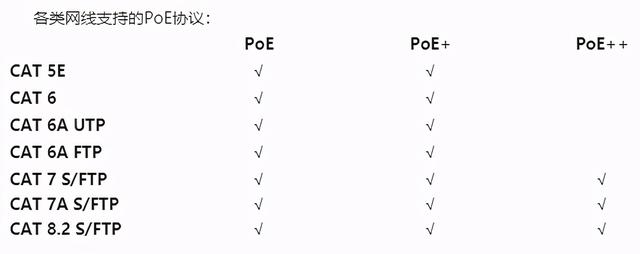

POE protocol
