三层交换机可实现多个VLAN之间通信，该如何使用VLAN间的端口模式？

在企业组网中，划分VLAN是经常遇到的事情，VLAN的端口模式有三种，access，trunk，hybrid。针对这三种模式，各自有什么作用，各有什么区别，什么场景用什么模式。这里针对这些问题说一说。

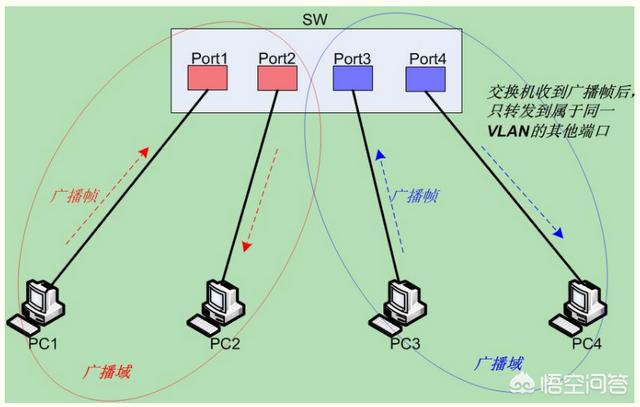

VLAN概述VLAN称为虚拟局域网，将物理连接的网络分割成一个个小的逻辑网络，每个小的逻辑网络就是一个VLAN，是一个广播域;

划分VLAN可以用隔离隔离广播域，不同VLAN之间是无法直接相互通信的，VLAN之间的相互通信需要通过路由才能实现；

如何对VLAN进行标识呢，在协议层是通过打标签和剥标签的方式实现的，在交换机的层面是通过Access、Trunk、Hybrid端口类型进行标识的。

Acess模式（接入链路）access端口，又称为接入链路，在交换机上一般用来连接用户主机；

access端口只能属于一个VLAN，假设端口的VLAN号为100，那么只有VLAN100的数据报才会转发到该端口；

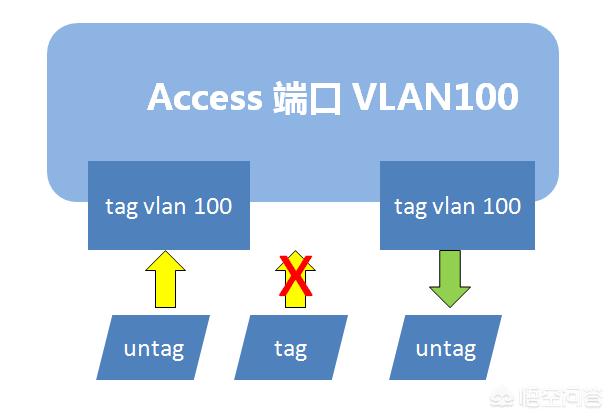

access端口接收主机数据帧时，给数据帧打上VLAN100的标签（tag）；向主机发送数据帧时，将VLAN100的标签剥掉（untage），打标签和去标签的过程如下图所示。

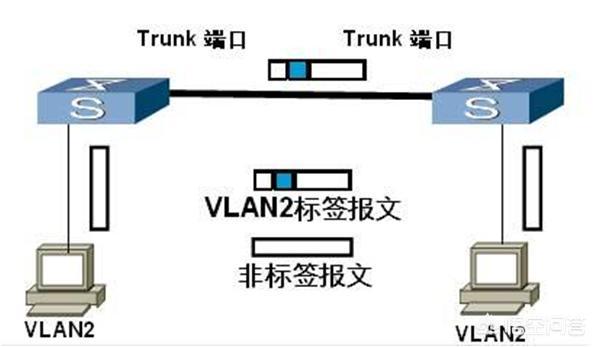

Trunk模式（汇聚链路）turnk端口，又称为汇聚链路，用来实现交换机和交换机或者路由器之间的连接；

turnk端口允许数据帧带着VLAN标签通过，在接收和发送数据帧时保留VLAN标签。

Hybrid模式（混合链路）hybrid端口比较复杂，属于混合链路，既可以用来连接用户主机终端也可以用来连接交换机端口，这种方式，我很少使用，容易出错，应用在特殊的场合；

hybrid端口允许多个VLAN帧通过，在出端口方向将某些VLAN帧的VLAN标签剥掉；

hybrid端口与trunk端口在接收数据帧时处理方法是相同的，发送数据时不同，hybrid允许多个VLAN数据帧发送时不带标签，trunk端口只允许默认VLAN(通常为VLAN1）发送时不带标签；

实际应用中，trunk端口和hybrid端口不能同时存在。

总结理解VLAN的划分，关键是对Access端口、turnk端口、hybrid端口对标签的操作；

建议结合交换机的实际配置进行理解；

尽量使用access端口、trunk端口组合，hybrid端口模式用于特殊场合；

下图显示了三种端口模式对于标签的相关操作：

对于VLAN的三种端口模式，大家有什么看法呢，欢迎在评论区，留言讨论。
