三层交换机和二层交换机做如何配置使两台主机ping通

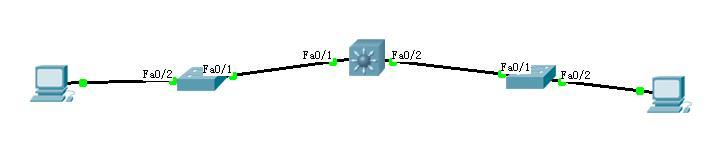

在三层交换机和二层交换机做如何配置使这两台主机ping通

配置完成，然后将PC1的地址设置为192.168.10.2，掩码255.255.255.0，网关192.192.168.10.1

PC2的地址设置为192.168.20.2，掩码255.255.255.0，网关192.192.168.20.1

二层交换机S1：

S1(vlan)#vlan 10

S1(vlan)#exit

S1#config

S1(config)#int f0/2

S1(config-if)#switchport mode access

S1(config-if)#switchport acc vlan 10

S1(config)#int f0/1

S1(config-if)#switchport mode trunk

二层交换机S2：

S2(vlan)#vlan 20

S2(vlan)#exit

S2#config

S2(config)#int f0/2

S2(config-if)#switchport mode access

S2(config-if)#switchport acc vlan 20

S2(config)#int f0/1

S2(config-if)#switchport mode trunk

三层交换机S3：

S3(vlan)#vlan 10

S3(vlan)#vlan 20

S3(vlan)#exit

S3#config

S3(config)#interface vlan 10

S3(config-if)#ip add 192.168.10.1 255.255.255.0

S3(config-if)#exit S3(config-if)#int vlan 20

S3(config-if)#ip add 192.168.20.1 255.255.255.0 在三层交换机内打：S3(config)#ip routing
