华三交换机基本配置、vlan和链路聚合综合配置案例

作为一个IT管理人员，多少都会碰到要配置公司的交换路由，现在国内用的比较多的网络设备厂商是思科、华为和华三，思科一般都是用在核心层比较多，外企或者相对有钱的企业用的比较多。华为一般都是国企或者小型企业比较多。华三一般都是中小企业比较多，但是用华三的都是二层交换机和中下端三层交换机。下面以实际工作中最常用的一个配置列子来讲解华三交换机的配置。

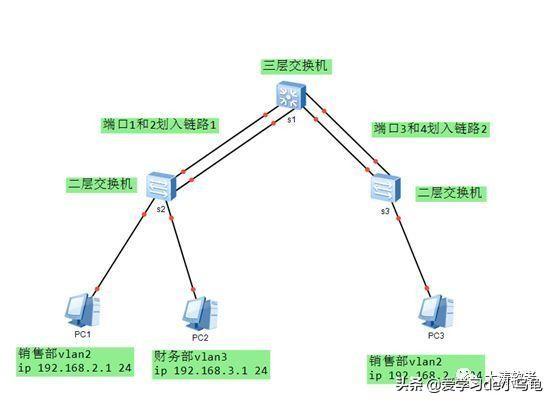

某公司有一台三层交换机、两台二层交换机，给每个部门划分不用VLAN，但是VLAN要互联，三层到二层交换机为了防止单线故障使用链路聚合，vlan2为销售部，vlan3为财务部。销售部有两个地方必须独立放多一台交换机，销售部IP地址为192.168.2.1，财务部IP地址为192.168.3.1.拓扑图如下：

三层交换机配置

1基本配置

<H3C>system View 进入系统视图

提示：System View: return to User View with Ctrl+Z.

[H3C]sysname sw1 修改名称

[sw1]telnet server enable 开启Telnet服务

[sw1]int g0/0 进入接口配置IP地址

[sw1-GigabitEthernet0/0]ip add 192.168.1.124 配置IP地址

[sw1-GigabitEthernet0/0]quit 退出接口视图

[sw1]local-user zs class manage 创建管理员账户

提示：New local user added.

[sw1-luser-manage-zs]password simple123 设置一个简单密码

[sw1-luser-manage-zs]authorization-attributeuser-role level-15 给该用户的权限为最高级

[sw1-luser-manage-zs]service-typetelnet 服务类型为Telnet

[sw1-luser-manage-zs]quit 退出

[sw1]line vty 0 4 进入多用户线视图模式

[sw1-line-vty0-4]authentication-modescheme 身份验证模式方案为AAA

[sw1-line-vty0-4]user-role level-15 用户级别为最高级

2.划分VLAN，配置IP地址

[sw1]Vlan 2 给销售部创建VLAN2

[sw1-vlan2]qu

[sw1]vlan 3

[sw1-vlan3]qu

[sw1]int g1/0/2

[sw1-GigabitEthernet1/0/2]Port link-typetrunk 选择链路模式

[sw1-GigabitEthernet1/0/2]Port trunk permitvlan all 允许所有VLAN通过

[sw1-GigabitEthernet1/0/2]qu

[sw1]int g1/0/3

[sw1-GigabitEthernet1/0/3]Port link-typetrunk

[sw1-GigabitEthernet1/0/3]Port trunk permitvlan all

[sw1-GigabitEthernet1/0/3]qu

[sw1]int vlan-interface 2

[sw1-Vlan-interface2]ip add 192.168.2.1 24

[sw1-Vlan-interface2]qu

[sw1]int vlan-interface 3

[sw1-Vlan-interface3]ip add 192.168.3.1 24

[sw1]int vlan-interface 3

3.配置链路聚合

[sw1]interface Bridge-Aggregation 1 创建静态聚合组

[sw1-Bridge-Aggregation1]intg1/0/1 进入到接口

[sw1-GigabitEthernet1/0/1]portlink-aggregation group 1 将该接口加入聚合组中

[sw1-Bridge-Aggregation1]intg1/0/2 进入到接口

[sw1-GigabitEthernet1/0/2]portlink-aggregation group 1 将该接口加入聚合组中

[sw1-GigabitEthernet1/0/2]qu

[sw1]interfaceBridge-Aggregation 2

[sw1-Bridge-Aggregation2]intg1/0/3

[sw1-GigabitEthernet1/0/3]portlink-aggregation group 2

[sw1-Bridge-Aggregation2]intg1/0/4

[sw1-GigabitEthernet1/0/4]portlink-aggregation group 2

二层交换机配置

1、基本配置和三层一样，Telnet的IP地址每台设备都不能一样

2、划分vlan

[sw2]Vlan 2 给销售部创建VLAN2

[sw2-vlan2]qu

[sw2]Vlan 3

[sw2-vlan3]qu

[sw2]int g1/0/2

[sw2-GigabitEthernet1/0/2]Port link-typetrunk 选择链路模式

[sw2-GigabitEthernet1/0/2]Port trunk permitvlan all 允许所有VLAN通过

[sw2-GigabitEthernet1/0/2]qu

[sw2]int g1/0/10

[sw2-GigabitEthernet1/0/10] port link-typeaccess 选择链路模式

[sw2-GigabitEthernet1/0/10]qu

[sw2]int g1/0/11

[sw2-GigabitEthernet1/0/11] port link-typeaccess

[sw2-GigabitEthernet1/0/11]qu

[sw2]vlan 2

[sw2-vlan2]Port g1/0/10 加入接口

[sw2-vlan2]qu

[sw2]vlan 3

[sw2-vlan3]Port g1/0/11

[sw2-vlan3]qu

３、链路聚合配置

[sw1]interface Bridge-Aggregation 1 创建静态聚合组

[sw1-Bridge-Aggregation1]int g1/0/1 进入到接口

[sw1-GigabitEthernet1/0/1]portlink-aggregation group 1 将该接口加入聚合组中

[sw1-Bridge-Aggregation1]int g1/0/2 进入到接口

[sw1-GigabitEthernet1/0/2]portlink-aggregation group 1 将该接口加入聚合组中

另外一台二层交换机配置方法一样。

看完配置但是要知道原理才是真正的懂，不然排错和稍微换了一个方式你就不懂啦，我们简单介绍下基本原理，太深入的要自己学习或者去大涛软考培训。

１、交换机和PC之间的线路模式只能用access，因为access只允许一个VLAN通过，同时PC只能识别没有带有VLAN标签的数据，任何情况下都不会有连接PC用的是trunk，除非是用hybrid模式。

2、access只允许一个VLAN通过，access连接端口发出去的报文不带VLANtag。一般用于不能识别VLAN tag的终端设备相连，不需要区分不同的VLAN成员时使用。

3、trunk允许多个VLAN通过，trunk端口发出去的报文，端口默认VLAN内的报文不带tag，其他VLAN内的报文都必须带tag，通常用于网络传输设备之间的互连。
