huawei三层交换机接入爱快软件路由实现所有终端上网

在大型网络中，如果配置有多个级联三层交换机，多个vlan，没有昂贵的网管路由器，怎么样才能让所有接入的终端接入外网，是个很头大的问题。比如有三个级联的huawei S5720s三层交换机，接入vlan有vlan 10 、100、200、77等，接入的终端有400多个，如何使所有vlan中的终端均能接入互联网，就是一个很棘手的问题。

一开始，通过一些配置，将外网光猫直接在一个vlan10接口上，只能使vlan10接口的上电脑终端上网。其他vlan100、vlan200等的接口均不能上网。打电话咨询huawei技术支持人员，他们说不支持非网管上网设备。在各大论坛搜索，也没有好的解决办法。

又探索了 一段时间，发现软路由可能实现这个目标，正好有一台双网口的联想服务器闲置未用，于是开始了测试工作。ROS软路由，爱快软路由，折腾了个把月。ROS软路由是收费软件，网传5.25发下版本不支持IPV6,以上版本又没有普通破解版本，有一个ROS 6.47.3 PVE破解备份，最高L6授权证书，必须安装vsphere【这个虚拟机也是收费的】才能使用，只好放弃；最后还是用爱快软路由试验，完全免费。

我用的是iKuai8_x64_3.4.5_Build202011091521.img，下载地址：盘，启动了几次就找不到盘了，害人不浅。

本文主要是介绍多vlan所有终端连接外网的问题，经过测试可行。两个关键点：第一个，爱快lan接口下配置vlan，与核心交换机要一样，并且要开三层ip。第二个，在核心交换机上与爱快软路由相连接的那个接口的vlan上，一定要设置trunk口，而不是access口。核心交换机上所有vlan也有配置三层IP。

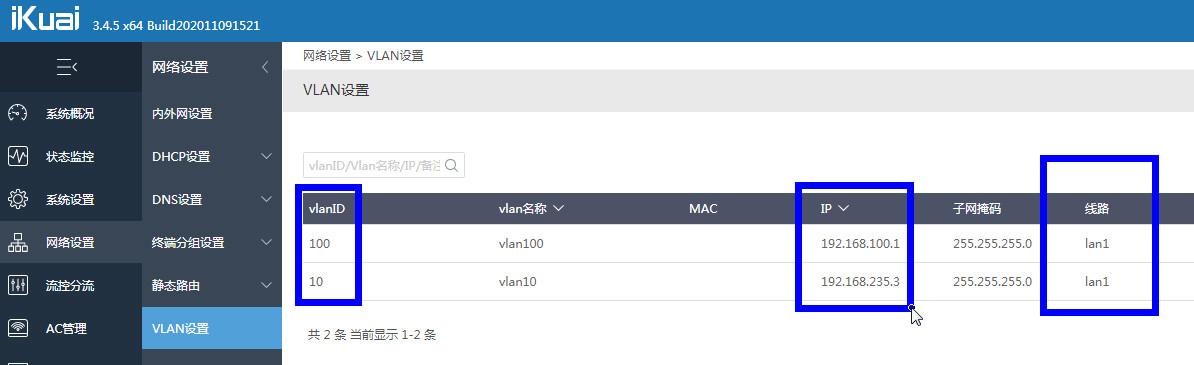

爱快lan接口下配置vlan，与核心交换机要一样

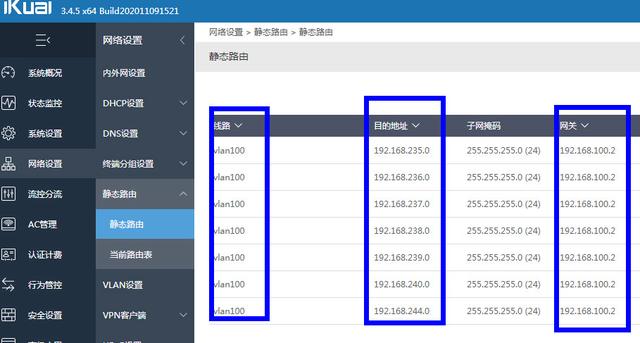

爱快设置静态回程路由

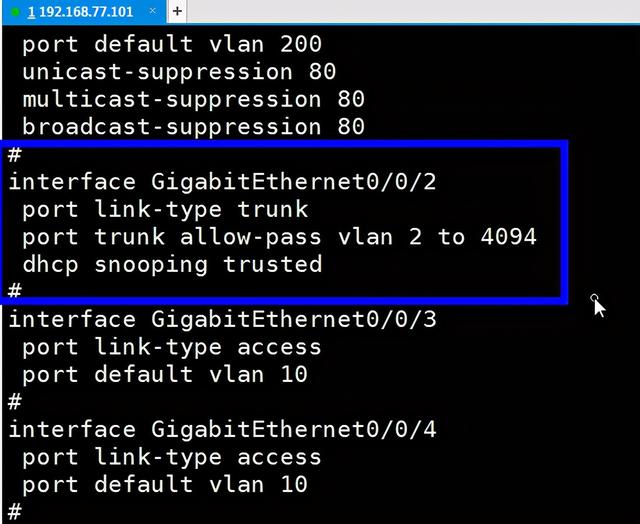

核心交换机上与爱快连接的G0/0/2配置为trunk口

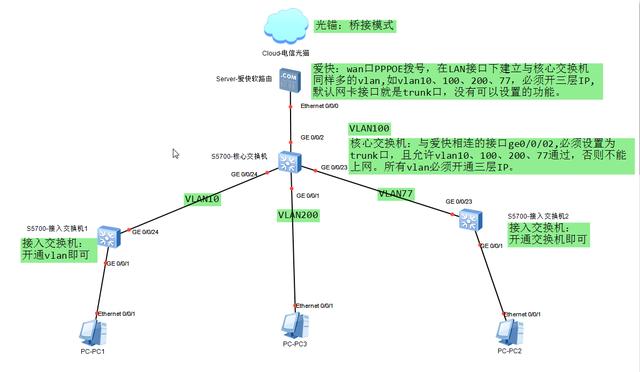

拓扑图

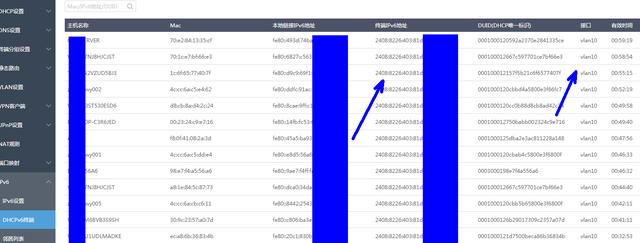

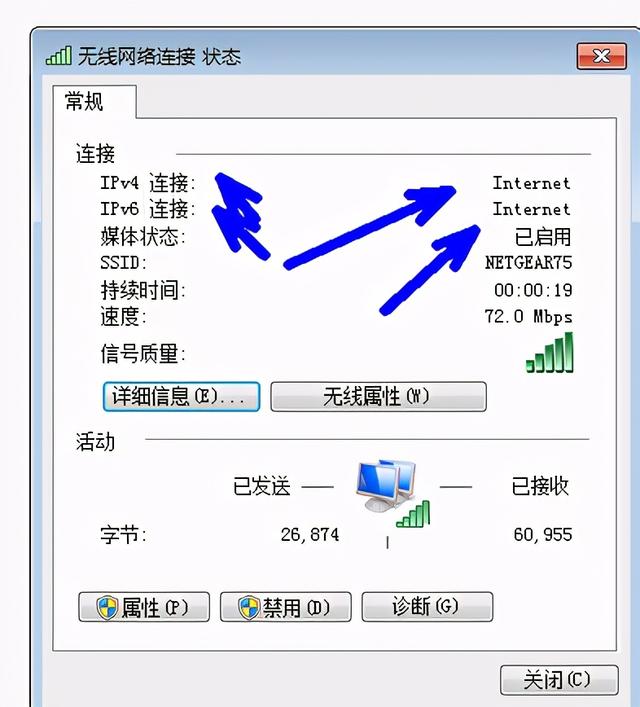

查看所有终端，顺利实现IPV4和IPV6地址自动分配。

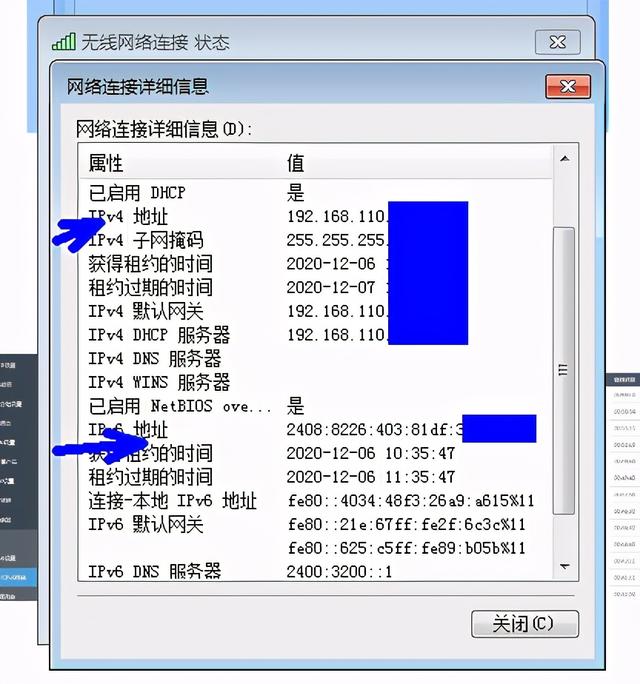

IPV6终端自动分配地址
