摘要【标 题】网络建设方案综合布线系统设计
【摘 要】综合布线系统是系统数据和语音传递的基本通道。在布线系统的基础上，可以形成遍布整个区域的电话网络、计算机网络。布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统构成。本综合布线系统方案将作为数据、语音、多媒体信息的传输介质主要引用于大楼的计算机网络系统。设备间内配备有先进的计算机网络系统和通讯系统。
【关键词】泛达;综合布线;设备间;管理间；子系统
【Summary】The comprehensive wiring system is the system data and the pronunciation transmission basic channel. In the wiring system foundation, may form proliferate the entire region the telephone net work the computer network the wiring system is in the information system the most foundation constituent; its performance directly affects the information system performance and the life. The comprehensive wiring system by the work area subsystem, the horizontal sub system, manages between the subsystems, the vertical skeleton line sub system, the equipment the subsystem and the architectural complex subsystem constitution. This synthesis wiring system plan will take the data, the pronunciation, and the multimedia information Tran’s mission medium main quotation to the building computer network system. Between the equipment in the equipment have the advanced computer net work system and the communication system.
第四章 综合布线综合布线系统是系统数据和语音传递的基本通道。在布线系统的基础上，可以形成遍布整个区域的电话网络、计算机网络。布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。
本综合布线系统方案将作为数据、语音、多媒体信息的传输介质主要引用于大楼的计算机网络系统。设备间内配备有先进的计算机网络系统和通讯系统。
为了有效地利用这些设备，并让它们发挥最大的效果，我们将采用综合布线系统实现电话和计算机系统资源的综合利用。本方案在满足用户需求的前提下，重点考虑今后的系统的扩展性、可靠性、易维护、易管理等问题。
综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统构成。
4.1.1设计原则1、公司布线系统的环境及要求:
上海得鑫工艺有限公司成立至今，已有十多年的历程，公司的生产规模不断扩大，产品种类不断推新，并通过计算机管理和工作创造了骄人的业绩。目前，公司资金、技术力量雄厚，已成为同行业中的佼佼者。
公司主要经营内画水晶、水晶雕刻、国画精粹、苏绣精品和一些具有很高鉴赏价值的民间工艺礼品。其中，内画水晶是公司的拳头产品。种类包括：内画水晶球、内画笔筒、内画鼻烟壶、内画香水瓶及其它内画水晶工艺品。这些水晶内画产品取材广泛，气韵生动。它们或山岚海韵，疏梅月影，溪桥细流；或隽丽秀雅，生趣盎然；或裙钗仕女，翁妪顽童，栩栩如生。各个画工精湛，意境深远，线描富于变化，设色协调雅致，布局严谨别致，堪称中华一绝！产品有多种样式和型号，满足了不同客户的需要，长期以来，深受海内外客商的喜爱，是绝佳的馈赠礼品和收藏品。一直以来，开拓、创新、以人为本是得鑫公司的经营宗旨。
上海得鑫工艺有限公司办公楼根据其使用特点, 现有近200台微机工作站站点，并且近期可能需要增加工作站站点。为适应迅速的技术变化，使得我们必须将建筑物进行结构化布线作为一个策略性投资加以考虑。建筑物综合布线网络，需要满足用户的近期和长期工作需求, 使其在计算机网络、通信系统等方面都达到较高智能化和现代化的水平，满足未来5-10年的发展需求。
1.1、大楼布线环境：公司大厦高十层，一层为服务部，2-3层为陶瓷部，4-5层为彩绘部，6-7层为包装部，8层为销售部，9-10层为办公部。计算机中心机房设在一层。管理间分别位于主楼2、4、6、8、10、层。大厦信息点水平走线平均长度为60米。
2、布线要求：
2.1布线系统硬件考虑采用泛达公司产品。水平和骨干电缆系统均采用星行拓扑。布线系统考虑采用非屏蔽超五类双绞线。
2.2大厦信息点分布情况：
主楼楼层
信息点
1层
22
2层
25
3层
25
4层
24
5层
25
6层
26
7层
25
8层
14
9层
14
10层
25
布线系统考虑采用非屏蔽超五类双绞线，水平和骨干电缆系统均采用星行拓扑，整个方案考虑到今后技术的发展. 建议使用达到国际标准EIA/TIA 568定义的超五类产品, 适合100-1000Mbps的高速网络设备。
3、方案说明：
本方案宗旨在建立一个具备开放性、扩充性、经济性及安全性的, 高品质的电脑网络系统。我们为用户提供的结构化综合布线系统是一个综合的、统一的信息系统工程，它将满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输。
本方案将提供全面完整和可扩展性强的解决方案，以实现系统实施灵活性和连贯性。
根据用户的需求，本综合布线系统遵循以下原则：
一、实用性：能满足用户的电话通信系统、办公自动化和计算机网络系统对布线的需求。支持语音、数据、图像等数据信息或多媒体信息的传输。
二．灵活性：布线系统为开放式结构，能支持话音及多种计算机数据系统，多媒体等系统的需要。即任一信息点能够连接不同类型的设备，如电脑、打印机、网络终端或电话、传真机等。
三．模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理使用和扩充。可以使得在投入运行后的维护工作中，备品备件储备少，故障检查定位快，运行管理简单。
四． 可扩展性：实施后的布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。本方案支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络。
五．标准性：满足最新、最高的布线系统标准。布线系统的信息出口全部采用国际标准的RJ45插座。以统一的线路规格和设备接口。
六．可靠性：在设计中充分考虑到系统的长期可靠性。本方案努力提高系统可靠性和安全性，能适应现代和未来技术的发展，保证25年系统可用。
七．开放性：能支持任何厂家的任意网络产品，支持任意的网络结构。如：星型、环型、总线型等。
八．经济性：在满足应用要求的基础上，尽可能降低造价，实现最优的性能价格比。
4.1.2泛达(PANDUIT)简介1．泛达(PANDUIT)公司简介
泛达（Panduit）公司成立于1955年，总部位于美国芝加哥。美国PANDUIT(泛达)作为著名的通信和综合布线产品生产商之一，在美国已享有40多年盛名，产品以高质量、高性能享誉国际。客户遍布网络界、电信业、金融业及其他跨国公司，包括Cisco、3Com，均是泛达公司的客户。
泛达公司在全球拥有25家公司，所有泛达公司的厂房均获了ISO9001认证，确保产品质量。
泛达公司拥有现代化的全球分销网络，通过完备的本地服务，使客户享受到及时的服务。
1997年泛达公司在北京成立了代表处，同上海代表处一起，再加上分销商及系统集成商的努力，泛达公司在国内取得了令人鼓舞的业绩。泛达公司的国内客户包括：中国电信总局网管中心、中华人民共和国专利局、国家教育部、思科中国区总部、上海通用汽车厂、南方证券、以及华夏证券等。
泛达公司产品主要包括免打线模块化插座（MINI-JACK），6类全线产品，OPTI-JACK光纤连接器，模块化和预装式配线架，光缆互连装置，110打线系统，电缆管理系统，线槽系统，各式跳线，面板，电缆捆扎带等。除了提供布线及通信系统产品以外，公司还对系统集成商进行系统化的培训。使所有已安装的及正在安装的系统达到15年的系统保证。
4.1.3 泛达结构化综合布线系统按照用户的需求，本方案采用泛达综合布线系统。泛达综合布线系统是一组完整的布线系统，包括网络布线系统，明位线槽系统，及网络识别标签。该系统具有“随时可升级至光缆”的功能-提供系统灵活性，可与铜缆配套，亦可随时升级至光缆系统。系统以双绞线和光纤为传输介质，以满足用户各种语音、数据、控制线路及影像传输之需求．此配线系统经介质转换器，可支持世界上主要电脑设备，并可支持各种局域网络网路架构。

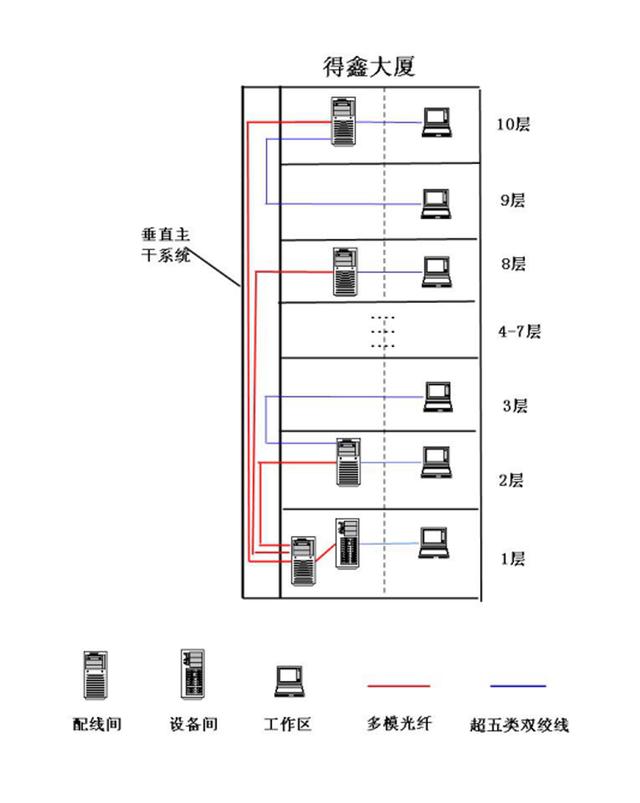

4.1.4大厦结构化综合布线图
4.1.5 本布线系统设计遵循的标准和条件1．标准
根据用户的需要本方案采用如下标准：
一．EIA/TIA568 工业标准及国际商务建筑布线标准
二．ANSL/EIA/TIA-569（CSA T530）商业大楼路径和空间结构标准
三．ANSI/TIA/EIA-607（CSA T527）商业大楼接地线和耦合线标准
四．ANSI/TIA/EIA-568-A（CSA T529-95）商业大楼通讯布线标准
五、ANSI/TIA/EIA-606（CSA T528）商业大楼通讯布线结构管理标准
4.1.6安装与设计规范根据用户的需求本方案采用：
民用建筑电气设计规范 JGJ/T 16-92
工业企业设计规范 GBJ 79-85
ORTRONICS OPEN SYSTEM ARCHITECTURE 综合布线系统开放式布线系统设计总则
建筑与建筑群综合布线系统工程设计规范 CECS 72：95
EIA/TIA 商业建筑布线标准规范
市内电话线路工程设计规范
4.1.7 工作区子系统用户工作区由终端设备连接到信息插座的连线和各种适配器等布线设备所组成。 通过标准的RJ45插座可以连接数据终端以及其它传感器和弱电设备。如果需要特殊的接口，可以选用各种适配器。工作区子系统由各种跳线组成。

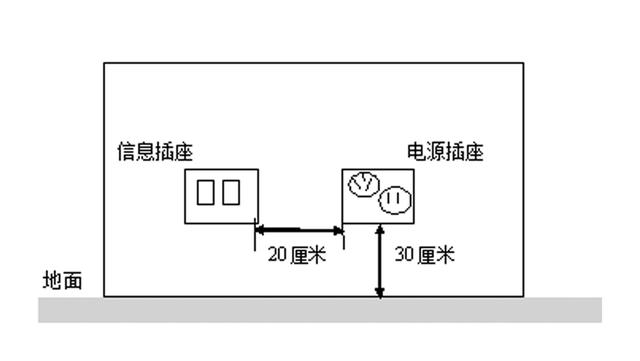

数据采用超5类屏蔽跳线。信息插座均为墙面暗装（特殊应用环境可考虑吊顶内，地面或明装方式）底边距地30厘米。为避免信号干扰，应根据国际标准电源插座安装位置距信息座不小于10厘米，RJ45埋入式信息插座与其旁边电源插座保持20厘米距离。
以下是工作区信息点情况：
主楼楼层
信息点
双孔面板（个）
超5类模块（个）
1层
22
11
22
2层
25
13
25
3层
25
13
25
4层
24
12
24
5层
25
13
25
6层
26
13
26
7层
25
13
25
8层
14
7
14
9层
14
7
14
10层
25
13
25
合计
225
115
225
注： 水平平均长度＝（Max+Min）×1.2/2+6
Max为最远信息点水平走线长度；Min为最近信息点水平走线长度；1.2为走线余量系数；除以2表示取平均值；＋6表示端接余量。（信息点水平走线平均长度为60米）
说明：由于信息点的布置与装潢有关，双孔面板的具体配置可根据用户需求随时调整。
4.1.8水平子系统根据TIA/EIA568-A的水平线独立应用原则，水平子系统采用超五类双绞线，兼容10Mbps Base-T、100Mbps Base-T 等网络应用及与语音通信，每个信息点能够灵活应用，可随时转换接插电话、微机或数据终端，并可通过相应适配器或转换设备，满足企业网电视电话会议系统的传输应用。
接口形式全部为RJ45，符合TIA/EIA 568-A或TIA/EIA 568B标准，并与现行电话系统RJ11型接口兼容，可随时转换接插电话，微机或数据终端。
TIA/EIA 568A定义的色线位置为 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
TIA/EIA 568B定义的色线位置为 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

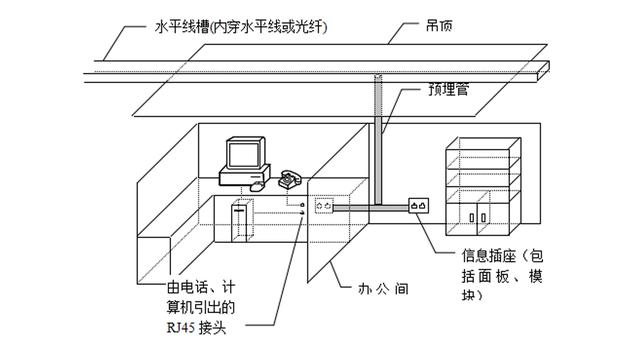

水平子系统的作用是将干线子系统的线路延伸到用户工作区。它包括信息插座、水平传输介质及端接水平线的配线架。
在本方案的设计中，根据房间的结构或内装修方案，确定信息插座的位置，如采用地面出口、墙面出口。 这里我们主要推荐泛达公司提供所有5类信息出口插座，且所有模块均为超5类非屏蔽模块。
水平布线设计和安装：
考虑到信息时代技术的飞速发展，采用一次布线到位，水平线全部采用超 5 类非屏蔽双绞线UTP， 用于传输数据等， 其数据传输速率可在 100米范围内达到 100Mbps、155Mbps甚至未来的1000Mbps；由于水平线全部采用相同的 5类非屏蔽双绞线，信息出口可以灵活地更换设备而不受传输介质的影响；
桥架方案：
电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时,直接部份间隔距施3~5m处设固定点。在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点；
槽内缆线应顺直,尽量不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1m处固定在缆线支架上，以防线缆下坠，在竖井内采用明配、桥架、金属线槽等方式敷设缆线，并符合有关条款要求。（如图）
4.1.9管理子系统管理子系统由交连、互连和配线架及相关跳线组成。管理点为连接其他子系统提供连接手段。交连和互连允许你将通信线路定位或重定位到建筑物的不通部分，以便容易地管理通信线路。通过卡接或插接式跳线，交叉连接允许将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。
管理间分别位于主楼2、4、6、8、10、层，管理间用于安装配线架和安装计算机网络通讯设备。
管理间设备选型：
光纤配线架：
采用光纤配线架管理垂直主干的多摸光缆，可以安装在19英寸的机架上，光纤全部采用方型SC光纤连接。
铜缆配线架：
水平超五类屏蔽双绞线的管理采用超五类屏蔽配线架来管理，确保快捷、简易的安装。
跳线：
超五类屏蔽双绞线跳线：采用两头RJ45的快速跳线，可以把配线架跳接到网络连接设备上。
机柜：
根据本工程的特点，语音、数据部分管理子系统设备采用管理间专用机柜安装，配线间全部采用标准19英寸规格密封式机柜。配标准电源插座和散热风扇，用于放置配线设备和网络设备。
为保证网络的可靠运行：
室温保持在18度到17度之间，相对湿度在30%—55%。保持室内无尘或少尘，通风良好，亮度至少在30英尺。
安装合适的消防系统：
使用防火门，至少能耐火1小时的防火门和阻燃漆。提供合适的门锁，至少有一扇窗口留作安全出口。尽量远离存放危险物品的场所和电磁干扰。

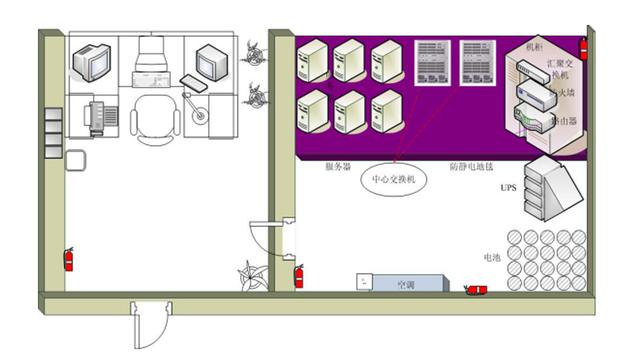

大厦中心机房示意图：
4.1.10垂直主干子系统垂直主干子系统由连接主设备间与各管理子系统之间的室内干线电缆构成。
我们选择垂直子系统拓扑结构为星型拓扑结构，这是因为星型拓扑结构：
1)便于管理，星型拓扑结构的所有通信都要经过中心节点来支配，所以维护管里比较方便。
2)便于重新配置。用户可以在楼层配线架上任意增加、删除或移动、互换某个或某些信息插座。
3)便于故障隔离与检测。由于各信息点都连接到楼层配线架，相互之间保持相当大的独立性，因此可以方便地检测故障点，并清除。
4)便于系统的分段、级连与扩充。
多模光纤其优点有：光耦合率高，纤芯对准要求相对较宽松。当计算机数据传输距离超过100米时，用光纤作为主干将是最佳选择。其传输距离可达到2公里。并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。
随着计算机网络和光纤技术的发展，光纤的应用愈来愈广泛。光纤的数据传输速率可达1Gbps以上，满足用户信息化的需求，适应计算机网络的发展，具有先进性和超前性。

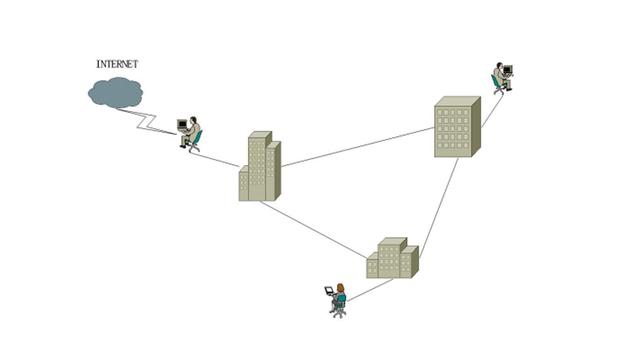

4.1.11 建筑群子系统建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的设备和装置上。
它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护。
示意图：
4.1.12设备间子系统设备间系统是由各种设备 (如计算机主机，网络设备，配线架等) 及设备连接线组成。本项目中，主设备间设在大楼一层中心机房，将计算机主设备与布线系统的主配线架放在一起，便于维护和管理。会有大量的配线架和线缆、光缆汇集在主设备间，所有建议要预留足够的空间。
1．每个配线间的交换机端口数：
楼层
信息点数
端口
大厦
1
22
2*24
2
25
3
25
3*24
4
24
5
25
3*24
6
26
7
25
2*24
8
14
9
14
2*24
10
25
总计
225
7*24
2．每个配线间设备的具体情况：
1、2层
信息点
交换机
配线架
双绞线
水晶头
面板
跳线
数量
47
2台24口
2台24口
8箱
200个
24个双孔
40米
3、4层
信息点
交换机
配线架
双绞线
水晶头
面板
跳线
数量
49
2台24口
3台24口
9箱
200个
25个双孔
40米
5、6层
信息点
交换机
配线架
双绞线
水晶头
面板
跳线
数量
51
3台24口
3台24口
9箱
210
26个双孔
40米
7、8层
信息点
交换机
配线架
双绞线
水晶头
面板
跳线
数量
39
2台24口
2台24口
7箱
160
20个双孔
25米
9、10层
信息点
交换机
配线架
双绞线
水晶头
面板
跳线
数量
39
2台24口
2台24口
7箱
160
20个双孔
25米

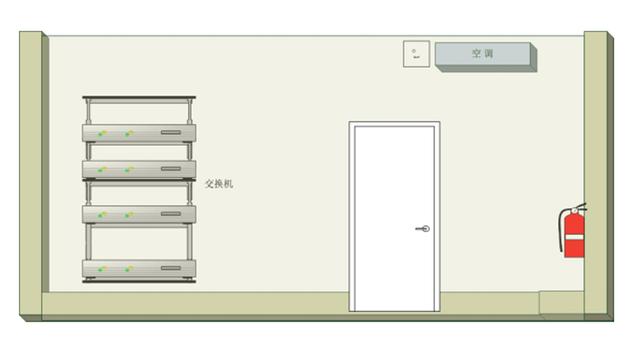

汇聚层设备间示意图：
4.2布线系统测试及验收4.2.1概要当综合布线系统工程竣工后，就是工程测试和工程验收。 工程测试和工程验收是整个综合布线系统工程、一个必不可少的非常重要的环节。
现在，在很多领域网络的应用已经成为企业至关重要的组成部分，网络的不正常运行，对于企业来说，损失是相当大的。网络的建立，从电缆敷设到网络设备的连接，都需要几个过程，这些过程有必要进行测试，从而保证所建立的网络能健康运行。可以说现在的布线是为了未来的投资，而投资的保证就是测试技术。网络的测试数据将是日后网络维护和管理的重要依据。
4.2.2工程测试及验收本布线系统的测试包括：
一、 水平铜缆链路测试：
二、 垂直干线铜缆链路测试：
三、 垂直干线光纤链路测试：
四、 端对端信道联合测试：
4.2.3光纤系统的测试说明一、连通信测试
二、SC连接头衰减测试
具体测试以下方面：
一、 多模光纤水平子系统需要测试端的参数：
二、 沿一个方向在波长850NM或1300NM处测试衰耗值：
三、 多模光纤主干系统及混合方式需要测试的参数：
四、 沿一个方向在波长850NM及1300NM处测试衰耗值：
4.2.4工程测试标准由上海得鑫工艺有限公司测试及验收，并按国际布线标准ISO/IEX11801及北美标准TIA/EIA-568-A及中国邮电部部颁标准“大楼通信综合布线系统规范”进行测试及验收；由中标公司提供验收步骤。顺序及表格要求严格测试每一项技术指标。并由中标公司提供所有的验收报告及完整的竣工资料。同时也进行外观验收，外观验收的内容：
一、墙壁上信息插座安装验收。
二、各层配线架。
三、主配线室的验收。
4.2.5建立文档文档资料是布线工程验收的重要组成部分。完整的文档包括电缆的标号、信息插座的标号、配线间水平电缆与垂直电缆的跳接关系，配线架与交换机端口的对应关系。建立电子文档，便于以后的维护管理。
4.2.6电气防护及接地说明随着，信息化时代的到来，电子设备被广泛的引用于各种系统中。这些高精度的电子设备均由大量的集成芯片组成，保护不甚，将对电子设备及人身安全造成很大威胁。
本次机房的接地点，本设计的各个接地线均接至设计院设计的接地点。
根据GB50174-93规定，电子计算机机房的接地装置应满足以下要求：
1． 直流接地，接地电阻不大于4Ω。
2． 交流接地，接地电阻不大于4Ω。
3． 安全接地，接地电阻不大于4Ω。
4． 防雷接地，依照建筑物防雷设计规范执行。
参考文献编著者：斯桃枝、杨寅春、俞利君. 《网络工程》 人名邮电出版社 2005年2月第一版
编著者：刘刚. 《计算机网络基础与实训》 高等教育出版社 2004年8月第一版
编著者：张公忠《局域网技术与组网工程》 经济科学出版社 2000年11月第一版
编著者：袁保宗 《互联网及其应用》 吉林大学出版社 2000年3月第一版
编著者：杨尚森 《网络管理与维护技术》 电子工业出版社 2006年7月第五版
《网络工程实训讲义》 四川华迪信息技术有限公司出版
