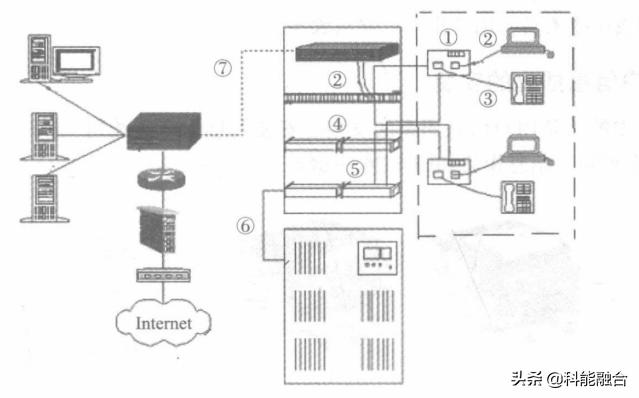

网络布线压接技术通过如图1所示的7种安装方式来讨论。

综合布线系统:网络布线压接技术-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图1 布线压接技术的7种安装方式

注:①为用户信息插座的安装,②为用户信息跳线制作,③为用户电话跳线,④为用户信息的双绞线在配线架压线,⑤为S110配线架电话压线,⑥为S110配线架电话跳线,⑦为用户信息的垂直干线子系统连接交换机的跳线。

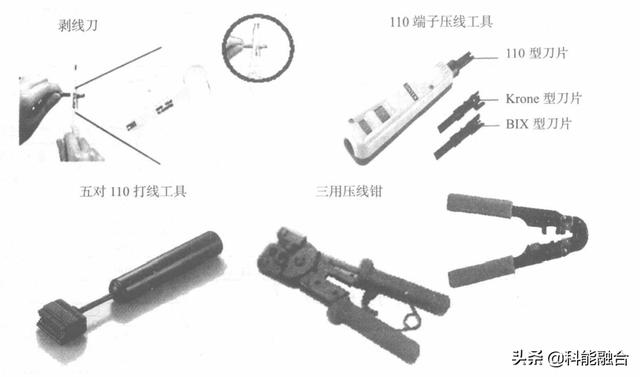

压线工具在布线压接的过程中,我们必须要用到一些辅助工具,压线工具如图2所示。

综合布线系统:网络布线压接技术-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图2 压线工具

1)压线钳。目前市面上有好几种类型的压线钳.而其实际的功能以及操作都是大同小异。压线钳工具不仅用于压线,钳上还具备3种不同的功能:

□RJ-45和RJ11压线。

□剥线口。

□刀片,用于切断线材。

2)S110压线工具,为配线架和信息模块的压线钳工具

3)5对线压线工具,用于压大对数双绞线。

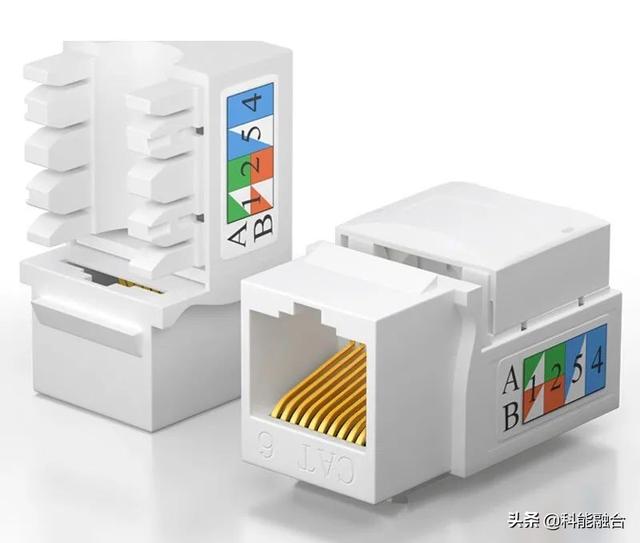

用户信息插座的安装图1中的①是用户信息插座的安装。安装信息插座要做到一样高、平、牢固。信息插座中有信息模块。信息模块如图3所示。

综合布线系统:网络布线压接技术-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图3 信息模块

(1)信息模块压接时一般有两种方式:

1)用打线工具压接。

2)不用打线工具,直接压接。

根据作者工程中的经验,一般采用打线工具压接模块。

(2)模块压接的具体操作步骤如下:

1)使用剥线工具,在距线缆末端5cm处剥除线缆的外皮。

2)剪除线缆的抗拉线。

3)按色标顺序将4个线对分别插入模块的各个槽位内。

4)使用打线工具对各线对打线,与插槽连接。

目前,信息模块的国外供应商有IBM、西蒙等,国内的上海天诚、南京普天等公司产品的结构都类似,只是排列位置有所不同。有的面板注有双绞线颜色标号,与双绞线压接时,注意颜色标号配对就能够正确地压接。

(3)对信息模块压接时应注意的要点:

1)双绞线是成对相互拧在一处的,按一定距离拧起的导线可提高抗干扰的能力,减小信号的串扰,压接时一对一对拧开双绞线,分别放入与信息模块相对的端口上。

2)在双绞线压接处不能拧、撕开,防止有断线的伤痕。

3)使用压线工具压接时,要压实,不能有松动的地方。

4)双绞线开绞不能超过要求。

模块端接完成后,接下来就要安装到信息插座内,以便工作区内终端设备的使用。各厂家信息插座安装方法有相似性,具体可以参考厂家说明资料。

信息模块的压接分为EIA/TIA568A和EIA/TIA568B两种方式。

EIA/TIA 568A信息模块的物理线路分布如图4所示。

综合布线系统:网络布线压接技术-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图4 EIA/TIA 568A 物理线路接线方式

EIA/TIA 568B信息模块的物理线路分布如图5所示。

综合布线系统:网络布线压接技术-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图5 EIA/TIA 568B 物理线路接线方式

无论是采用568A还是采用568B,均在一个模块中实现,但它们的线对分布不一样,减少了产生的串扰对。在一个系统中只能选择一种,即要么是568A,要么是568B,不可混用。

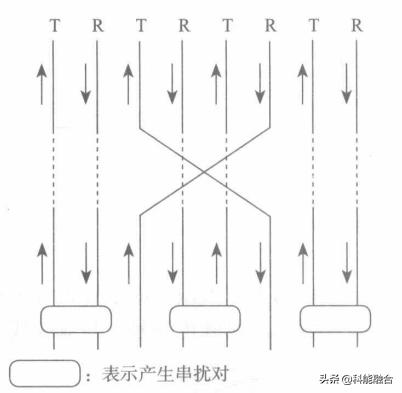

568A第2对线(568B第3对线)把3和6颠倒,可改变导线中信号流通的方向排列,使相邻的线路变成同方向的信号,从而减少串扰对,如图6所示。

综合布线系统:网络布线压接技术-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图6 568接线排列串扰对

在现场施工过程中,有时遇到5类线或3类线,与信息模块压接时出现8针或6针模块。

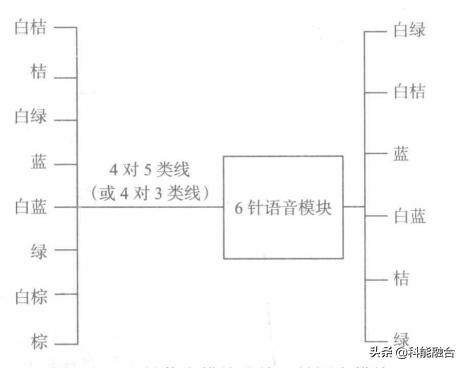

例如,要求将5类线(或3类线)一端压在8针的信息模块(或配线面板)上,另一端在6针的语音模块上,如图7所示

综合布线系统:网络布线压接技术-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图7 8针信息模块连接6针语音模块

对于这种情况,无论是8针信息模块,还是6针语音模块,它们在交接处是8针,只在输出时有所不同。所以按5类线8针压接方法压接,6针语音模块将自动放弃不用的一对棕色线。

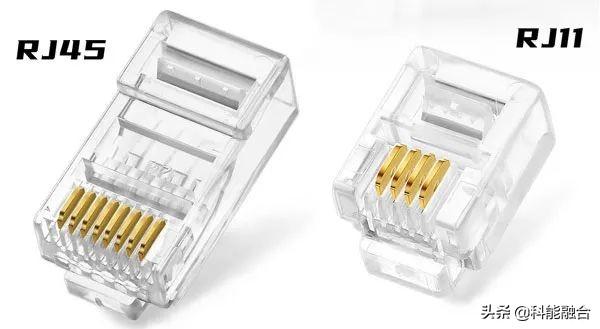

用户信息跳线制作图1中的②是用户信息跳线。用户制作信息跳线时采用的连接器(水晶头)有RJU连接器(水晶头)和RJ-45连接器(水晶头)。RJ11结构采用2线位(用于电话)、4线位常用于语音通信和低速率数据传输(Modem)。RJ-45是计算机网络标准8位模块化接口。每条双绞线两头通过安装RJ-45连接器(俗称水晶头)与网卡、集线器、交换机的接口上进行网络通讯。连接器(水晶头)如图8所示。

综合布线系统:网络布线压接技术-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图8 连接器(水晶头)

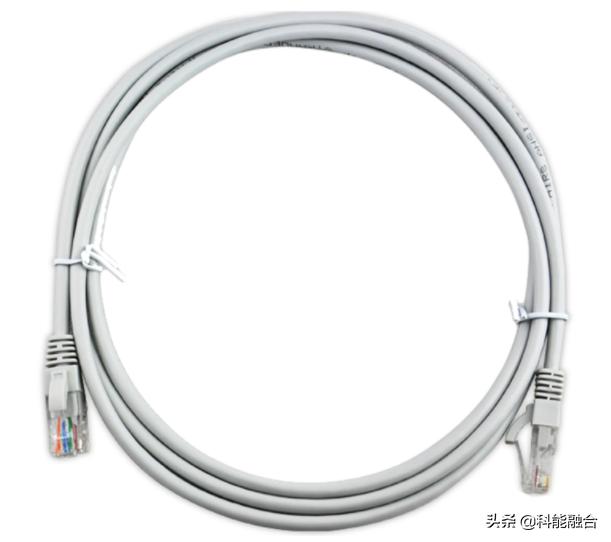

RJ-45跳线如图9所示。

综合布线系统:网络布线压接技术-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图9 RJ-45跳线

1.双绞线与RJ-45头的连接技术

RJ-45的连接也分为568A与568B两种方式,采用568A(或568B)必须与信息模块采用的方式相同。

对于RJ-45插头与双绞线的连接,需要了解以下事宜。我们以568A为例简述。

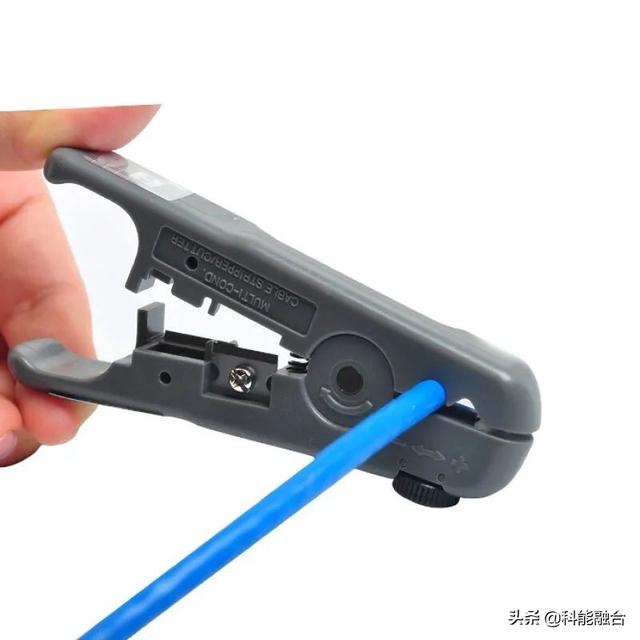

1)首先将双绞线电缆套管自端头剥去大于20mm,露出4对线。剥线如图10所示。

综合布线系统:网络布线压接技术-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图10 剥线

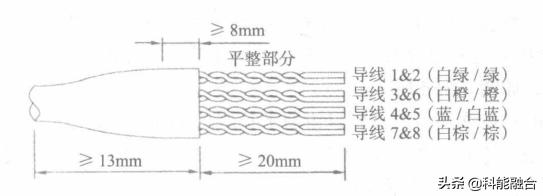

2)定位电缆线,使它们的顺序为1&2、3&6、4&5、7&8,如图11所示。

综合布线系统:网络布线压接技术-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图11 RJ-45连接剥线示意图

为防止插头弯曲时对套管内的线对造成损伤,导线应并排排列至套管内至少8mm形成一个平整部分,平整部分之后的交叉部分呈椭圆形。

3)为绝缘导线解扭,使其按正确的顺序平行排列,导线6是跨过导线4和5在套管里不应有未扭绞的导线。

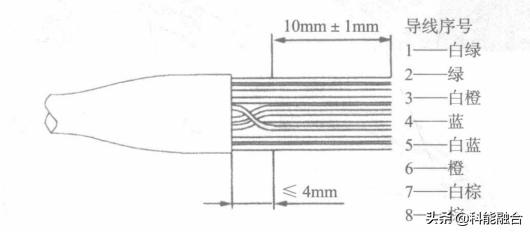

4)导线经修整后(导线端面应平整,避免毛刺影响性能)距套管的长度14mm,从线头(见图12)开始,至少10mm+1mm之内导线之间不应有交叉,导线6应在距套管4mm之内跨过导线4和5。

综合布线系统:网络布线压接技术-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图12 双绞线排列方式和必要的长度

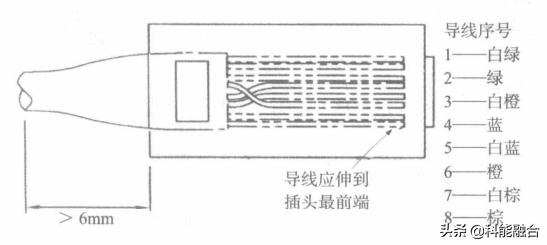

5)将导线插入RJ-45头,导线在RJ-45头部能够见到铜芯,套管内的平坦部分应从插塞后端延伸直至初张力消除(见图13),套管伸出插塞后端至少6mm。

综合布线系统:网络布线压接技术-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图13 双绞线排列方式和必要的长度

2.双绞线跳线制作过程

1)首先利用压线钳的剪线刀口剪裁出计划需要用到的双绞线长度,如图14a所示。

2)把双绞线的保护层剥掉,可以利用压线钳的剪线刀口将线头剪齐,再将线头放入剥线专用的刀口,稍微用力握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮。需要注意的是,压线钳档位离剥线刀口长度通常恰好为水晶头长度,这样可以有效避免剥线过长或过短。若剥线过长,双绞线的保护层不能被水晶头卡住,容易松动;若剥线过短,则因有保护层塑料的存在,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触,会影响到线路的质量,如图14b所示。

3)为绝缘导线解扭,将4个线对的8条细导线逐一解开、理顺、扯直,使其按正确的顺序平行排列,导线6是跨过导线4和5在套管里不应有未扭绞的导线,如图14C所示。

4)修整导线,如图14d所示。

5)将裸露出的双绞线用剪刀或斜口钳剪下只剩约11mm的长度。

6)将双绞线放入RJ-45接头的引脚内,如图14e所示;从水晶头的顶部检查,看看是否每一组线缆都紧紧地顶在水晶头的末端。

7)用压线钳压实,用力握紧压线钳,可以用双手一起压,这样使得水晶头凸出在外面的针脚全部压入水晶头内,受力之后听到轻微的“啪”的一声即可,如图14f所示。

综合布线系统:网络布线压接技术-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图14 双绞线跳线制作过程

8)重复步骤1~7,再制作双绞线跳线另一端的RJ-45接头。

3.双绞线与RJ-45头连接的要求

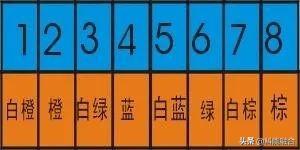

不管是哪家公司生产的RJ-45插头,它们的排列顺序都是1、2、3、4、5、6、7、8,端接时可能是568A或568B。见图15。

综合布线系统:网络布线压接技术-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图15 RJ-45接头引脚双绞线色标(568B)

将双绞线与RJ-45连接时应注意的要求如下:

1)按双绞线色标顺序排列,不要有差错。

2)与RJ-45接头点压实。

3)用压力钳压实。

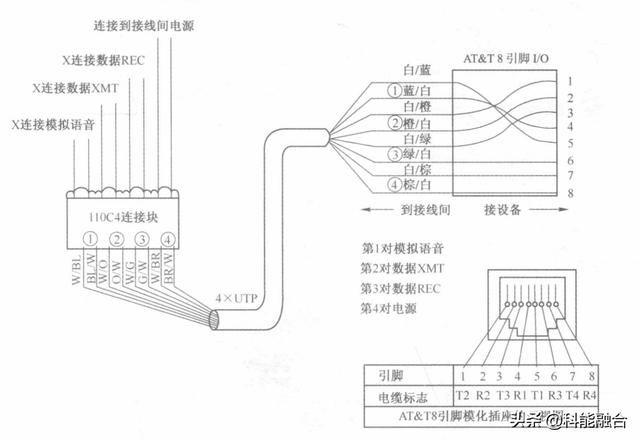

RJ-45与信息模块的关系如图16所示。

综合布线系统:网络布线压接技术-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图16 RJ-45与信息模块的关系

其他跳线介绍如下:

(1)在网络配线架压线

图1中的④是在网络配线架上压线,如图17所示。

综合布线系统:网络布线压接技术-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图17 在网络配线架上压线

网络配线架双绞线压线时一般应注意如下要点:

□以表格形式写清楚信息点分布编号和配线架端口号,如表所示。

表 网络配线架表格形式

配线架端口号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

信息点编号

101-1

101-2

101-3

101-4

102-1

102-2

102-3

102-4

103-1

103-2

103-3

103-4

104-1

104-2

104-3

104-4

104-5

104-6

105-1

105-2

105-3

105-4

105-5

105-6

□按楼层顺序分配配线架,画出机柜中配线架信息点分布图,便于安装和管理。如图18所示。

综合布线系统:网络布线压接技术-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图18 按楼层顺序分配配线架

□以楼层信息点为单位分线,理线,从机柜进线处开始整理电缆。

□根据选定的接线标准,将T568A或T568B标签压入模块组插槽内。

□以配线架为单位,在机柜内部进行整理。

□根据每根电缆在配线架接口的位置,测量端接电缆应预留的长度。

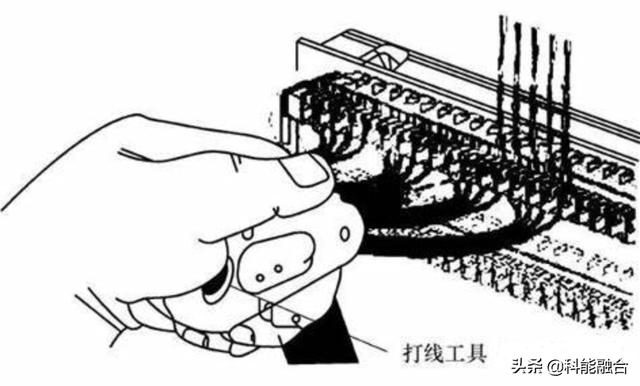

□根据标签色标排列顺序,将对应颜色的线对逐一压入配线架接口槽内,然后使用打线工具固定线对,同时将伸出槽位外多余的导线截断,如图19所示。

综合布线系统:网络布线压接技术-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图19 根据标签色标排列顺序压线打线

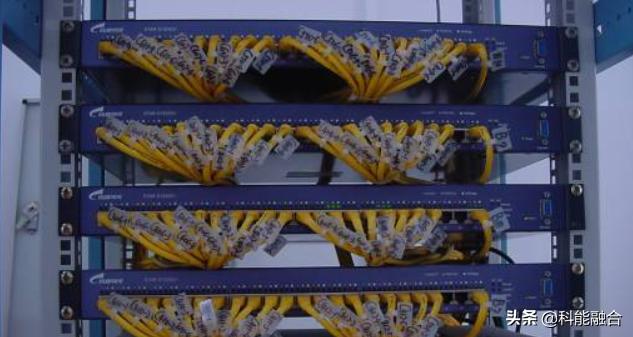

□整理并绑扎固定线缆,如图20所示。机柜内部示意图如图21所示。

综合布线系统:网络布线压接技术-第20张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图20 整理并绑扎固定线缆

综合布线系统:网络布线压接技术-第21张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图21 整理并绑扎固定线缆线架端接后机柜内部示意图

编好标签并贴在配线架前面板(以上表的形式)。

(2)S110配线架电话压线

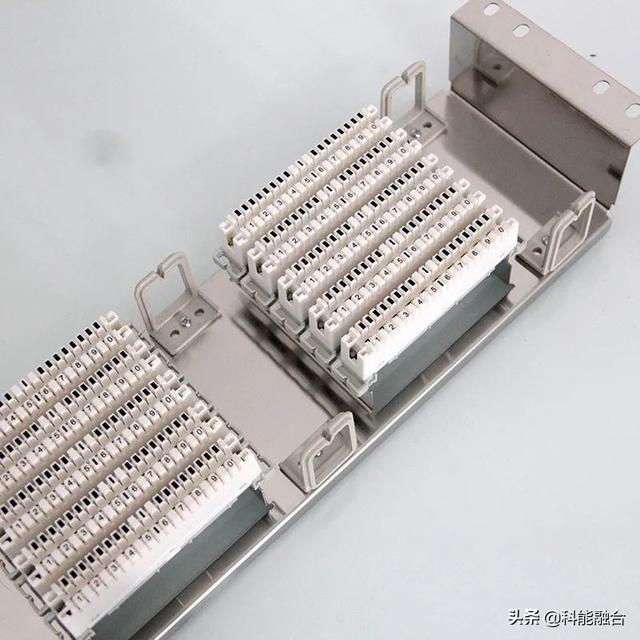

图1中的⑤是用户信息的双绞线在S110配线架上压电话跳线。S110配线架如图22所示。

综合布线系统:网络布线压接技术-第22张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图22 S110配线架

双绞线向S110配线架压线,按双绞线色标的蓝、橙、绿、棕顺序排列,不要有差错。25对线的S110配线架压6条双绞线,用4对连接块连接。

(3)图1中的⑥是电信间(或设备间)电话跳线。压4对双绞线的S110配线架向压25对大对数S110配线架电话跳线,一部电话用1对跳线。电信间或设备间用的1对普通电话跳线如图23所示。

综合布线系统:网络布线压接技术-第23张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图23 电信间或设备间的电话跳线

(4)S110配线架压25对大对数

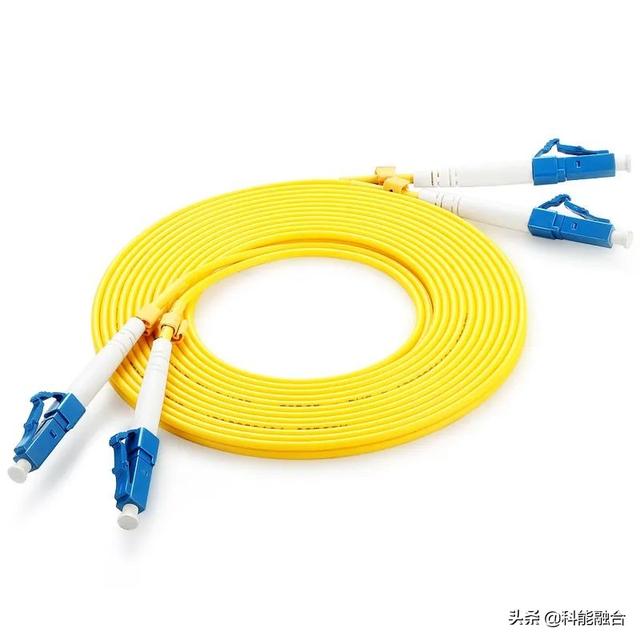

图1中的⑥是用户在S110配线架压25对大对数线。垂直干线子系统连接跳线如图24所示。

综合布线系统:网络布线压接技术-第24张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图24 垂直干线子系统连接跳线
