中控F7门禁主机接线方法详解

在企业中，可以有效地监控人员进出公司的情况，在管理中运用了科技手段。在学校，运用门禁控制系统可以有效地保证学生的人身安全和财产安全。适用各种机要部分，如银行、宾馆、车场办理、机房、军械库、机要室、作业间，智能化小区，工厂等。对于首次接触门禁控制器的朋友们来说，可能对门禁控制器接线原理及示意图不是很了解。别担心，下面我来为大家详细介绍下门禁控制器接线的相关知识，希望能够帮组到有这方面需求的朋友们！

通常门禁体系配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需求接主控电脑（装置相应软件）。

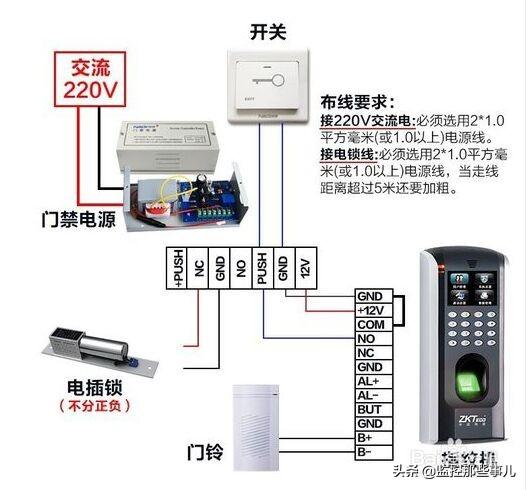

如下图，这一套装门禁总体 的接线图，一套完整的门禁系统。

门禁主机：所有人的出入和人员的上传，包括考勤记录都是通过门禁主机来控制的。

门禁电源：毫无疑问，就是为所有的的门禁系统提供电源动力的。

出门按钮：就是开门时的按钮。

电锁：专门用来锁门的。

门铃：有人进来时，需要按门铃才能听得见。

门禁考勤一体机：GND:接地（接门禁电源的GND）；12V:接电源门禁电源的12V，为门禁主机提供12V的电压；COM:公共端；NO:通电上锁（接门禁电源的PUSH）；NC:断电开锁，AL+：警报器正极；AL-:警报器负极；BUT：按钮；B+：门铃正极；B-:门铃负极；

这里要注意的是：要把COM口和GND口用一根线连接起来。

电插锁：正常就是12V就可以了，只要对应的接到门禁电源的NC和GND就可以了，最起码要用2*1平方的电源线。

出门开关：接到门禁电源的PUSH和GND就可以了，网线即可。

门铃：门铃一般有4根线，其中2根是电源线12V,另外两根是信号线，电源线直接接到门禁电池的12V和GND上，信号线要接到门禁主机的B+和B-上。
