UPS的各种工作模式，几张动图让你明明白白

以下演示UPS常见的几种工作模式，演示图中主路市电使用红色表示，旁路市电使用粉色表示，主路和旁路使用不同颜色区分表示主旁市电不同源；逆变输出使用橙色表示，直流母线使用蓝色表示。

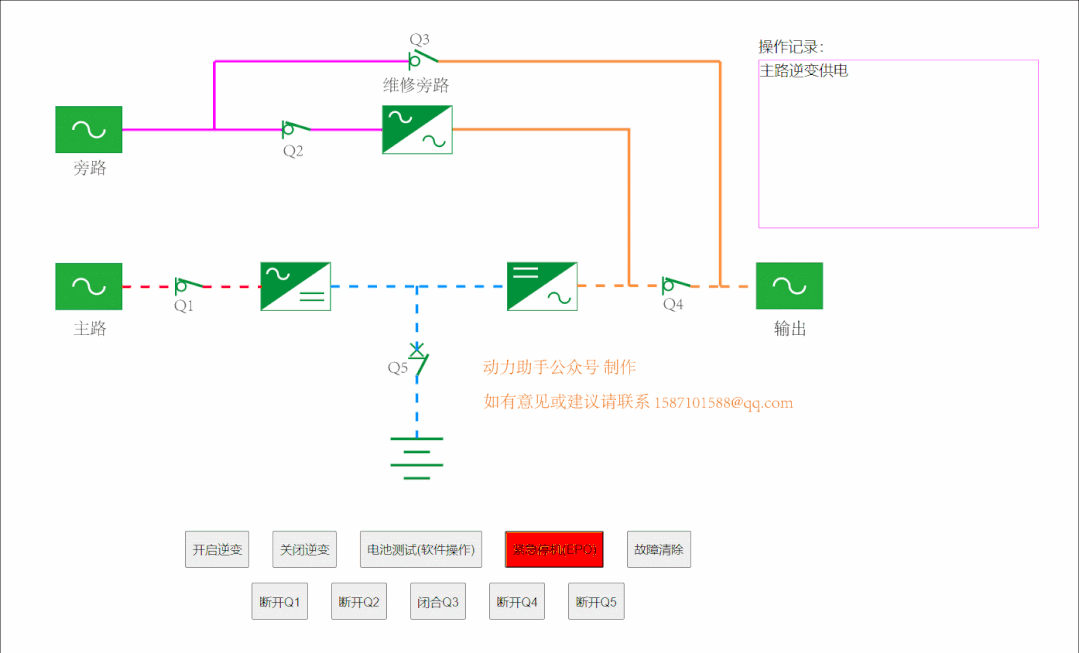

1、市电逆变模式

市电逆变模式指的是市电经整流器整流为直流，然后直流经逆变器逆变为交流的工作模式。

2、电池逆变模式

电池逆变模式指整流器不工作，由电池提供能量经逆变器逆变为交流的工作模式。

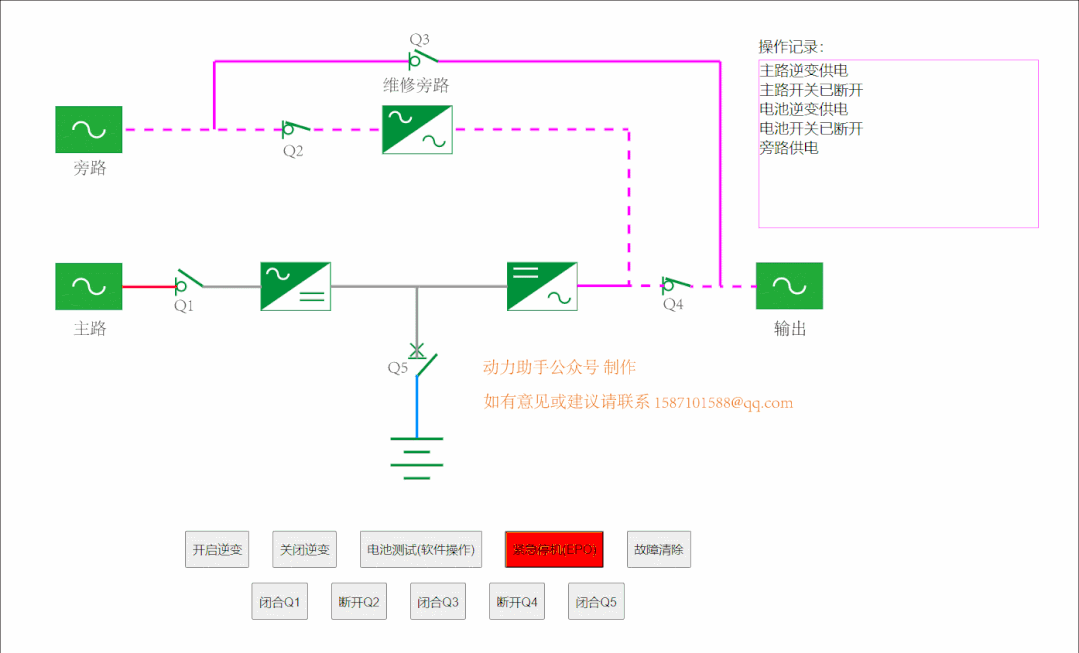

3、旁路供电

旁路供电模式为市电供电模式，市电通过静态开关后给负载供电，负载供电无保障，市电出现问题，则负载同步受到影响。

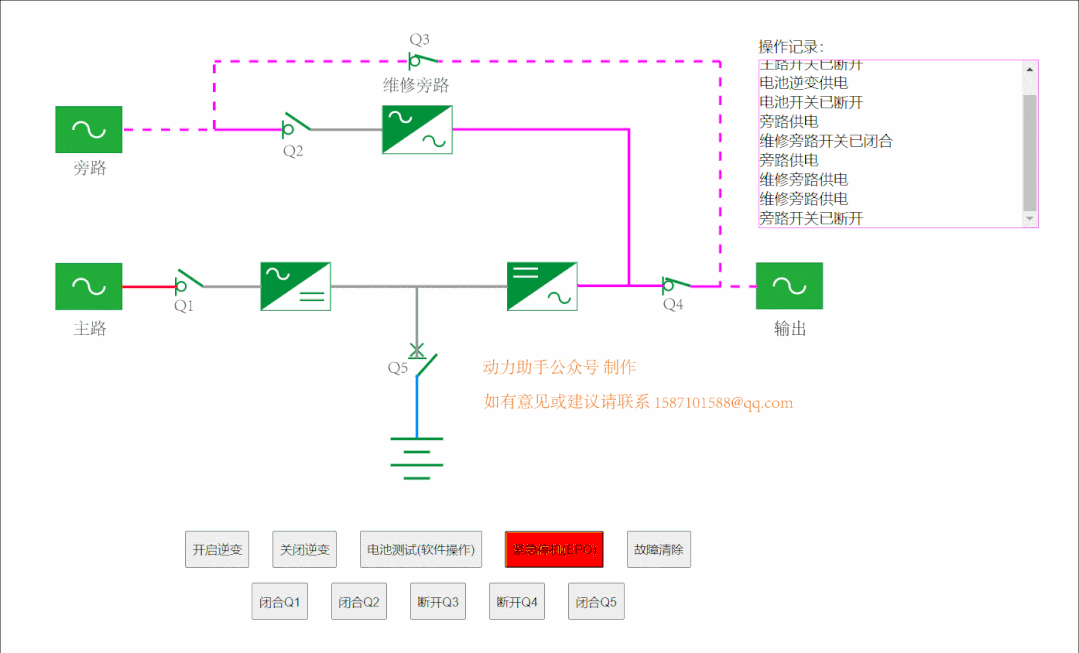

4、维修旁路供电

维修旁路供电模式指的是负载经过UPS自身维修旁路开关供电或外部维修开关供电的一种工作模式，负载供电同样是市电供电。

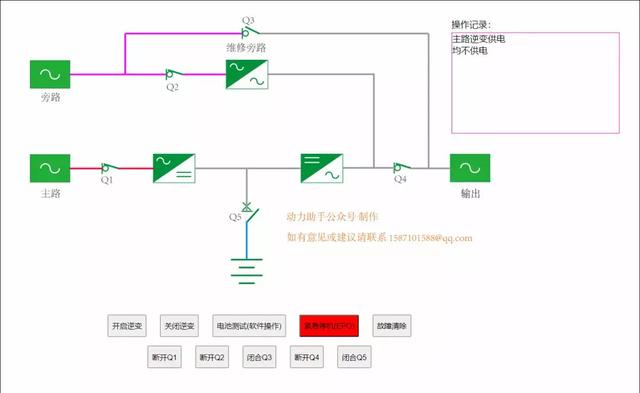

5、均不供电

均不供电一般在UPS故障、按下紧急停机按钮、人为错误操作断路器开关、市电停电后电池放至终止保护后几种情况下才会出现。

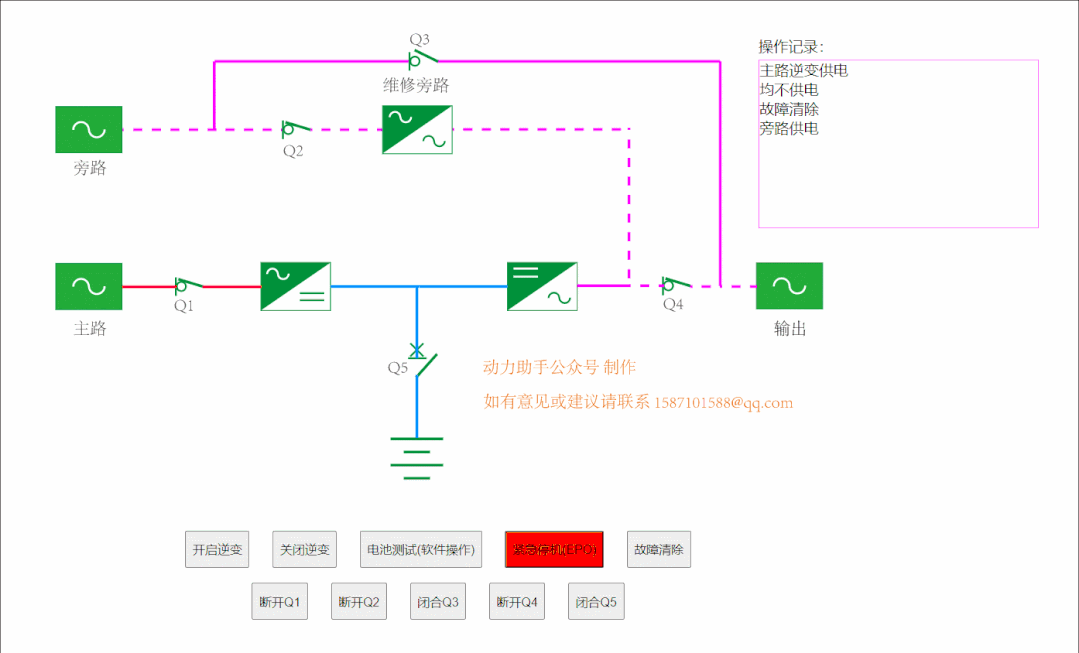

6、故障清除后 恢复为旁路供电

故障清除后默认转为旁路供电。

UPS最常见的就是上述几种模式，各种开关切换组合的形式太多，就不一一例举了，有兴趣的可以自己用模拟器试试就很清楚了，这个UPS工作状态模拟器可以用于新人培训，过段时间会在动力助手公众号提供下载，完全免费使用。

标签： UPS
