电力系统的UPS（不间断电源）

自二十世纪六十年代美国通用电气公司研究生产不间断电源以来，不间断电源一直在被改进，但是其基本原理没有重大变化。现代的不间断电源由电池组、逆变器和控制电路组成，一端连接电网另一端连接电器负载。在电网电压正常的情况下，不间断电源利用电网电源为自身充电，在电网出现异常的时候，不间断电源将存储于电池中的电能释放，供负载使用。它按工作方式通常分为在线式和后备式（亦称为离线式）两种；按输出波形可分为正弦型、近似正弦型（用阶梯方波来拟合正弦波亦称PWM技术）等。

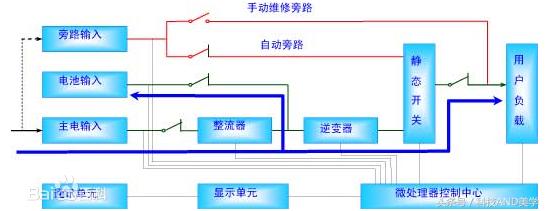

不间断电源的主要优点，在于它的不间断供电能力。在交流输入正常时，UPS把交流电整流成直流电，然后再把直流电逆变成稳定无杂质的交流电，给后级负载使用。一旦交流输入异常，比如欠压了或者停电了又或者频率异常了，那么UPS会启用备用能源-蓄电池，UPS的整流电路会关断，相应的会把蓄电池的直流电逆变成稳定无杂质的交流电，继续给后级负载使用。这就是UPS不间断供电能力的由来。

UPS的不间断供电时间不是无限的，这个时间受制于蓄电池自身储存能量的大小 。如果发生交流停电，那么在UPS的蓄电池供电的宝贵时间内，您需要做的就是赶紧恢复交流电，比如启用备用交流电回路、启用事故保安的柴油机发电了。不间断电源现已广泛，我们重点讲讲电力系统中的ups（不间断电源）系统。

电力操作电源是为电力系统中控制和保护设备提供独立电源的设备。同时，一些重要的动力负荷电源，如保证发电机组，大型厂用电设备起停的润滑油泵电源系统，氢密封油电系统电源，主要的热工动力电源，以及UPS不间断电源和事故照明电源系统等，由于安全性和可靠性要求极高，需要采用与控制电源系统同等可靠的直流电源系统供电。因此，电力系统直流操作电源对于可靠性的要求极高。无论是大型枢纽变电站，中小型变电站站，还是核电站，水、火力发电厂等，均要求直流供电系统的高可靠性。通过对电源系统的的合理设计，各分立部件的可靠性保证及协同工作，以及冗余配置方案，可以满足电力系统对于直流操作电源系统的高可靠性要求。

UPS的充电系统的电源一般有两路供电，一路在普通的锅炉PC段上提供电源，另一路则在锅炉的保安段（保安段电源一般来自于启备变）上提供电源（事故保安失电会立马启动柴油发电机进行发电）。

电厂是一个自动化程度很高的特殊生产企业，自动化的生产设备依赖于供电系统的安全、稳定运行。在现代化的发电厂中，大容量机组发电机的DCS控制系统，包括各种热工自动装置，如自动调节用组装仪表、汽轮机电液数字调节装置、锅炉联锁及安全监察系统FSSS、汽机监视仪表（TSI）、协调控制系统（CCS）等，都需要有一个可靠的电源，该电源要求无论在机组本身厂用电中断还是电网故障时，都不应中断供电，这就要求大容量机组中不但有可以使机组安全停机的事故保安电源，而且要求有一个为控制、监视装置及事故后状态参数记录装置提供高供电品质且不间断供电的交流不停电电源。

DCS系统电源保护方案：

刚刚已经说过充电柜（如今充电柜既能给电池组进行浮充、均充，也能提供DCS系统所需的直流电）的电源相当于有三路，第一个锅炉PC的厂用电，第二路保安段上启备变的电，还有柴油发电机暂时提供的电源。这三路都停电的话，这时就会自动投入蓄电池组提供直流电源。

方案的优点： 为电力行业量身定制的专业型UPS，适应电力行业内部的恶劣电网环境，既满足了电力行业的负载需求，又可以让用户不必再为负载的三相不平衡而烦恼。充分利用电力行业的220V/110V大容量电池组，可最大限度的延长UPS的后备时间，并节省电池组的安装空间和前期投资。丰富的干接点监控信号，可纳入电厂自身的DCS监控系统；出现问题，及时上报，便于值班人员对UPS的实时监控。
