弱电设备大样图可以作为我们的施工图的一部分，也可以作为技术交底的一部分，所以说非常重要。大家可以看一下，下面的CAD图片，如果你是这个行业的从业人员，那么你肯定需要。
1、常用的弱电符号①综合布线系统弱电符号

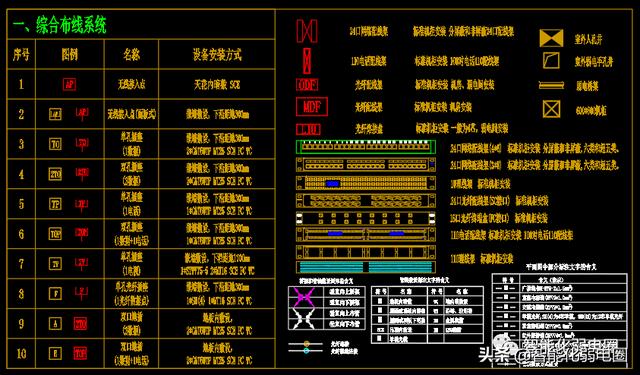

综合布线系统的弱电符号主要有强电插座，网络插座，电话插座，TV插座，光纤插座，AP接入点，网络配线架，110电话配线架，光纤配线架，光纤熔接盘等等。
②计算机网络弱电符号

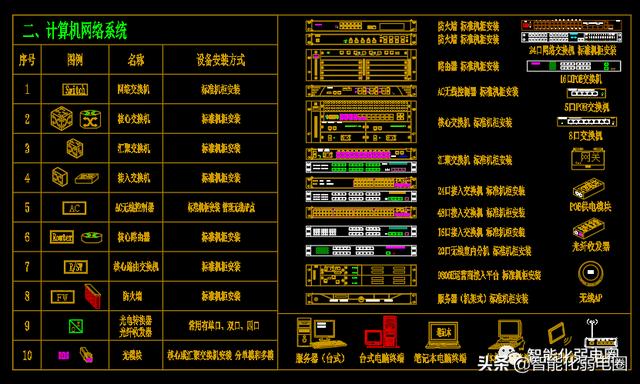

计算机网络系统弱电符号主要有核心交换机，汇聚交换机，接入交换机，AC控制器，路由器，防火墙，光模块等等。
③视频监控系统
视频监控系统主要有半球摄像机，球机，枪机，全景摄像头，高考抛物摄像头,NVR,IPSAN，矩阵，流媒体服务器，解码器，电脑终端，开关电源等等。

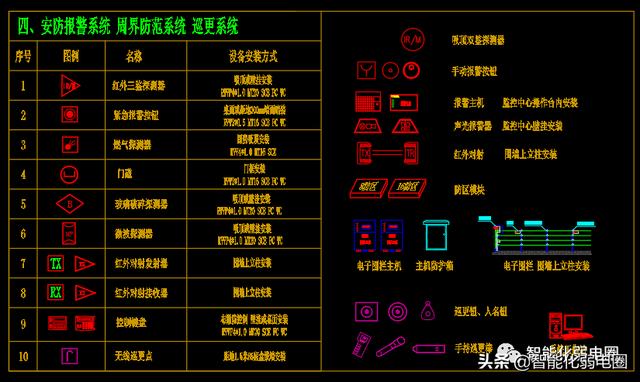

④安防报警系统，周界防范系统，巡更系统
安防报警、周界防范、巡更系统主要有红外探测器，紧急报警按钮，燃气探测器，门磁，红外对射，无线巡更点等等。
⑤有线电视系统

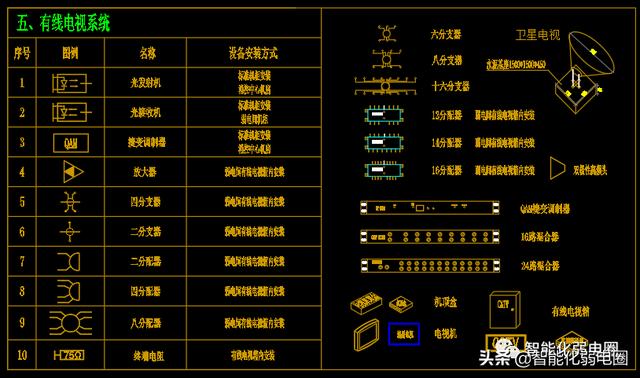

有线电视系统主要由光发射机，光接收机，放大器，分支器，分配器等组成。
⑥楼宇对讲系统

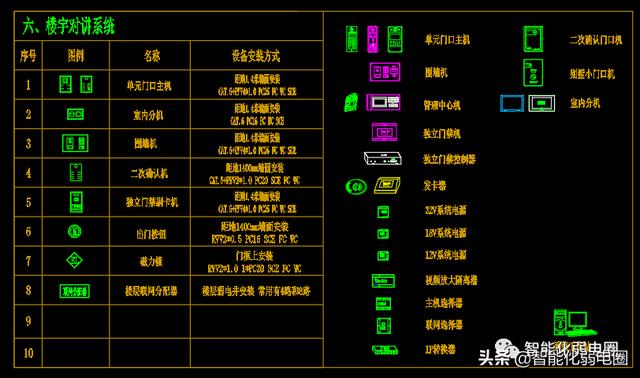

楼宇对讲系统主要由单元门口主机、室内分机、围墙机、出门按钮、磁力锁，管理中心机，门禁控制器等组成。

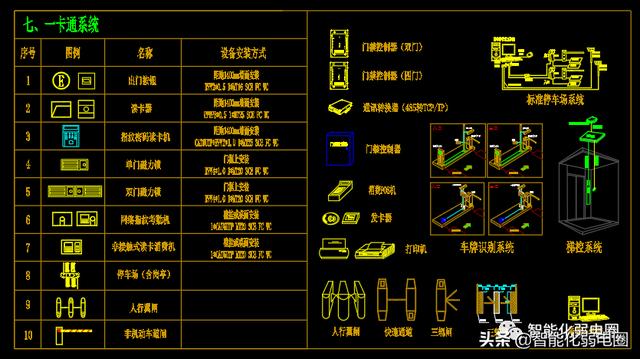

⑦一卡通系统
一卡通系统主要由出门按钮、读卡器，指纹读卡机，门禁控制器，单门磁力锁，双门磁力锁等组成。

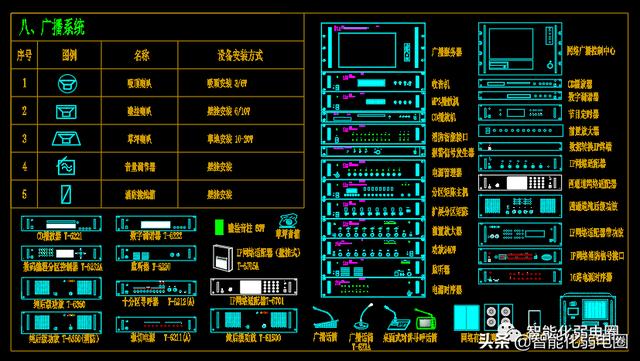

⑧广播系统
广播系统主要包括吸顶喇叭，网络广播服务器，节目定时器，功放，音柱等组成。

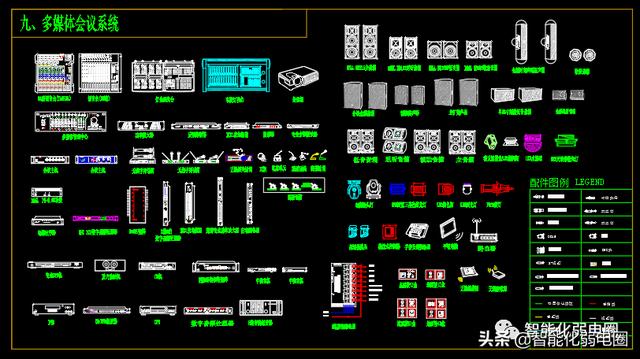

⑨多媒体会议系统
多媒体会议系统主要调音台，灯光调光台，投影机，功率放大器，专业音频播放器，会议主机，无线手持话筒等组成。
⑩信息发布系统
信息发布系统有LED屏，LCD屏，发送卡，接收卡，音箱等组成。

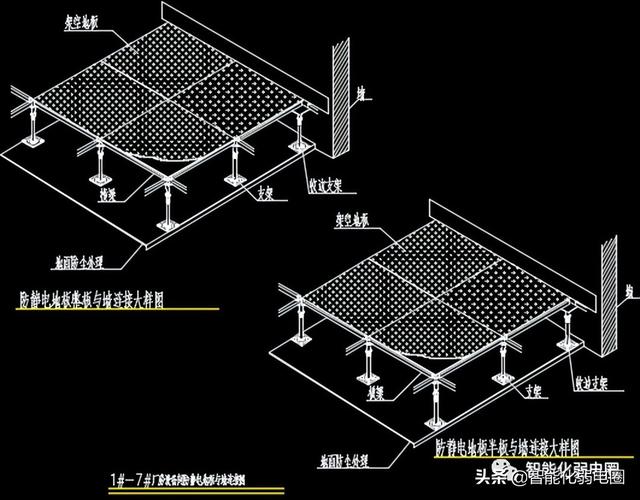

⑪机房建设工程
机房建设工程包括防静电地板，微孔吊顶板，服务器机柜，灭火器，烟感探测器，监控电视墙等组成。

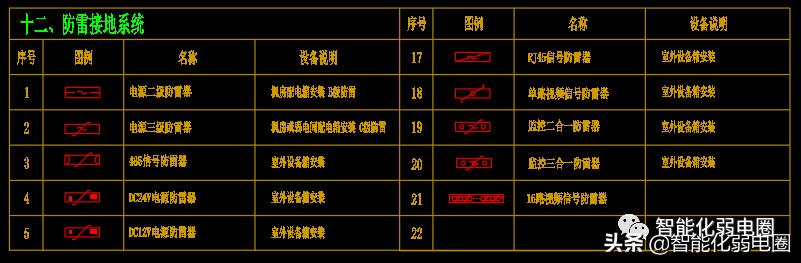

⑫防雷接地系统

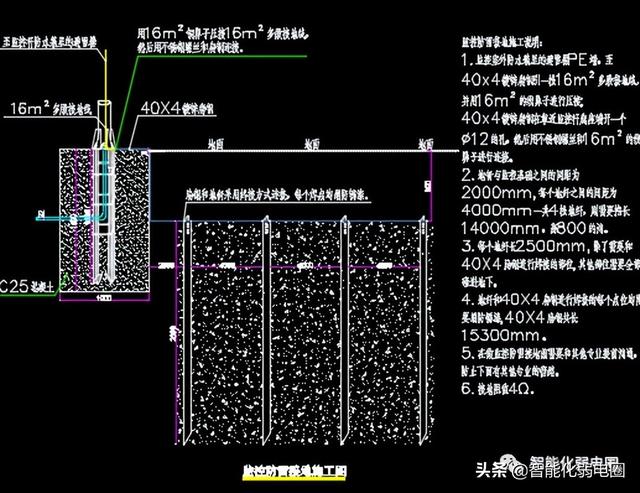

防雷接地系统主要有电源二级防雷，信号防雷，监控二合一防雷器等等。

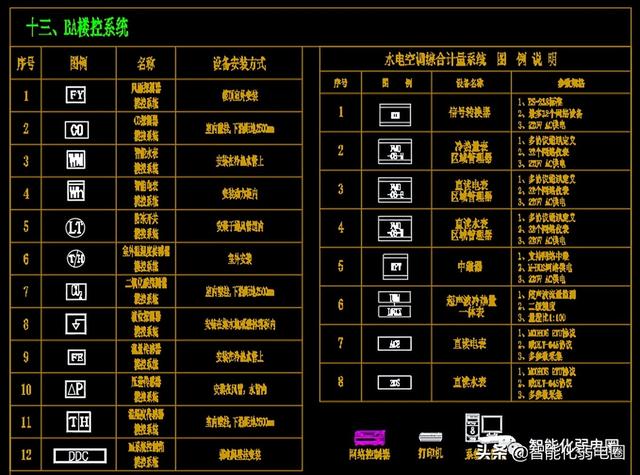

⑬BA楼空系统
BA楼空系统主要有风雨探测器楼控系统，智能水表楼控系统，智能电表楼控系统等等。

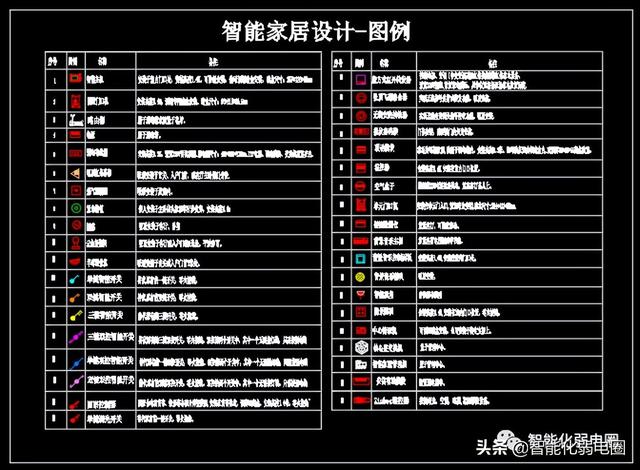

⑭智能家居图例
智能家居图例主要有路由器，别墅门口机，智能主机，电源，烟感，云台摄像机，煤气探测器，紧急按钮等组成。

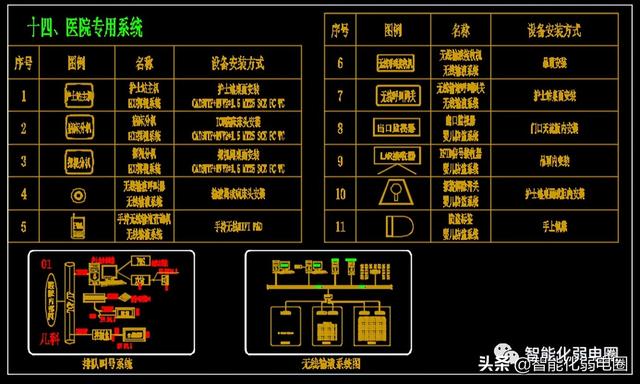

⑭医院专用系统
医院专用系统主要由护士站主机，病床分机，探视分机，无线呼叫开关，无线输液呼叫器等组成。

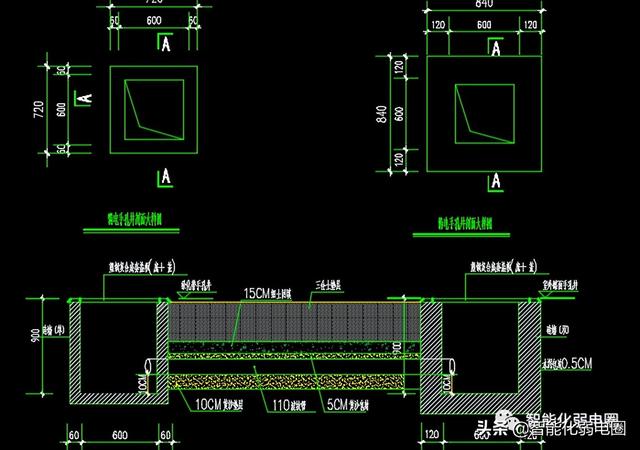

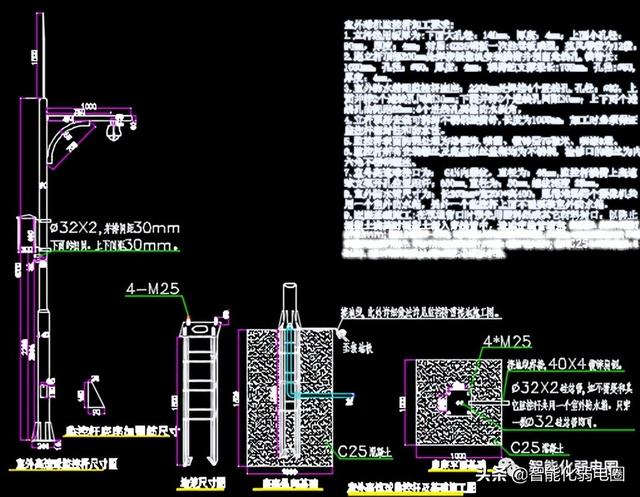

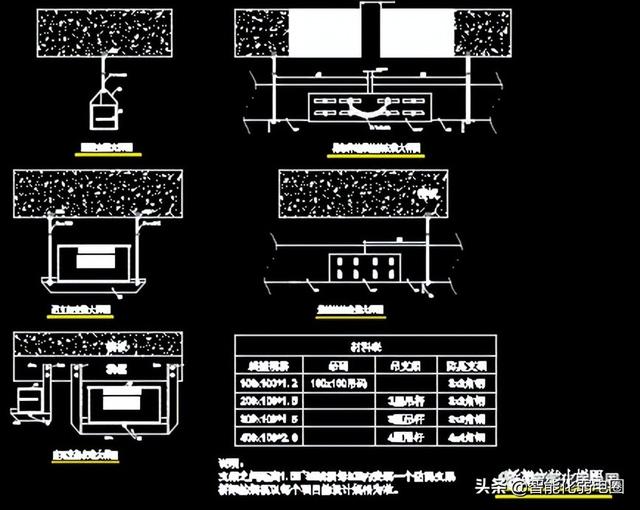

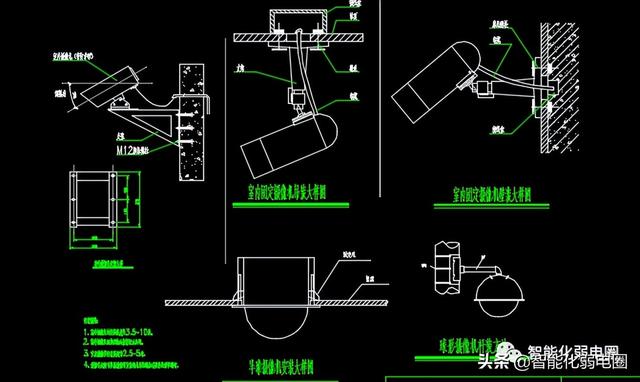

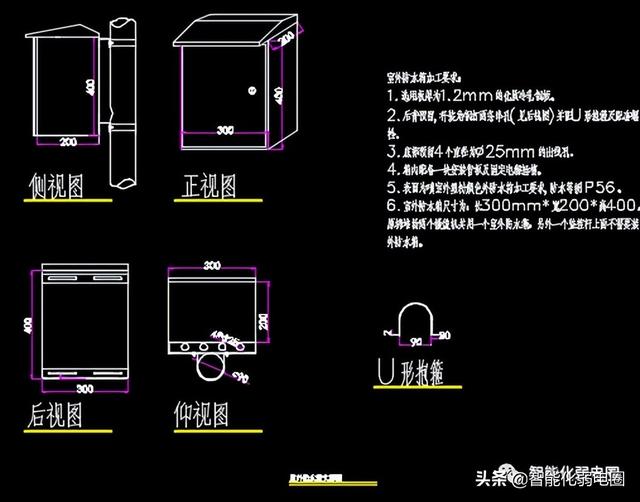

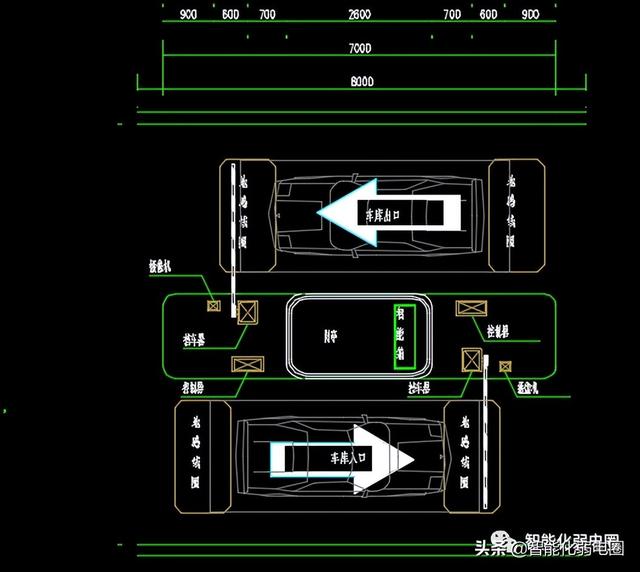

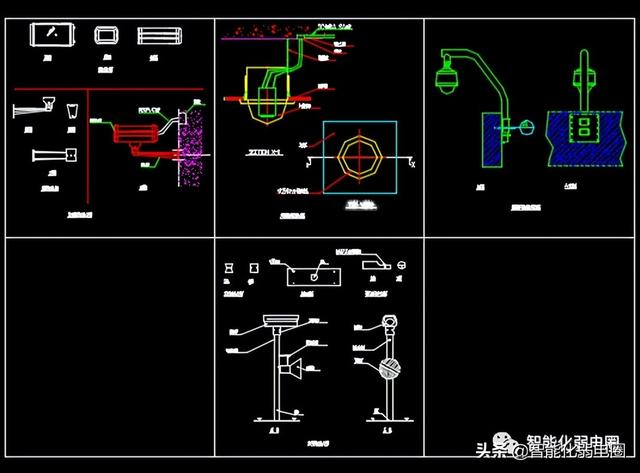

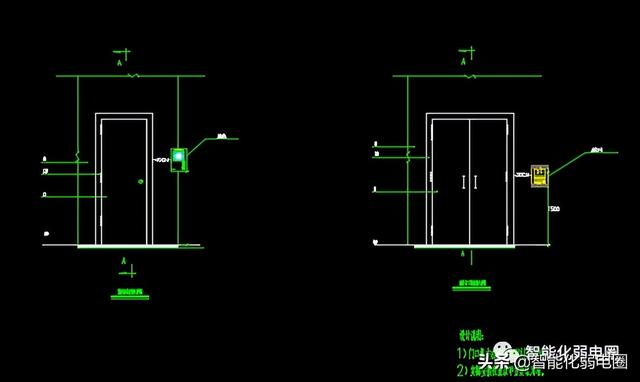

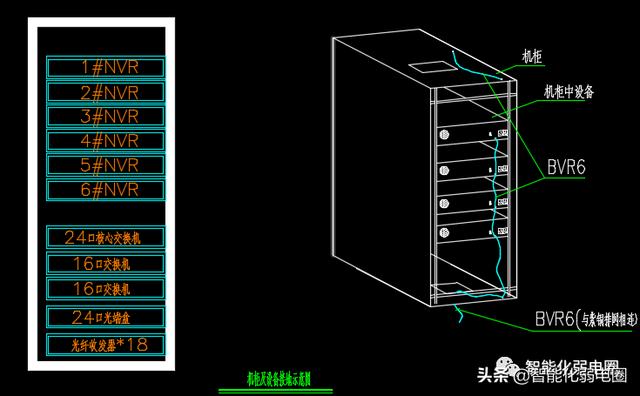

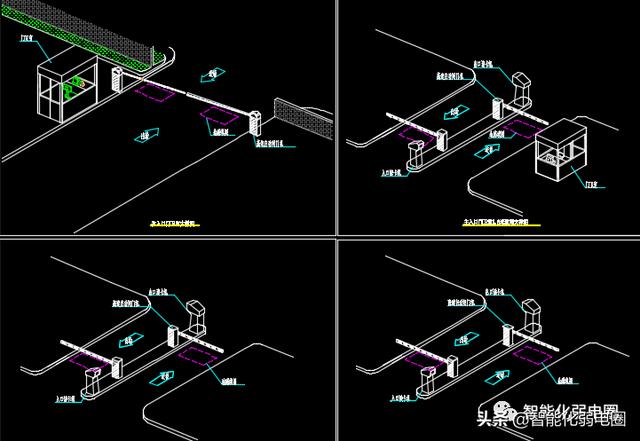

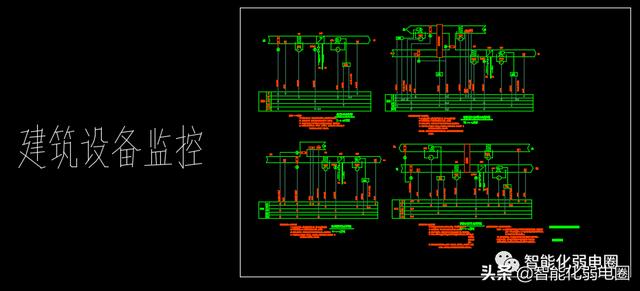

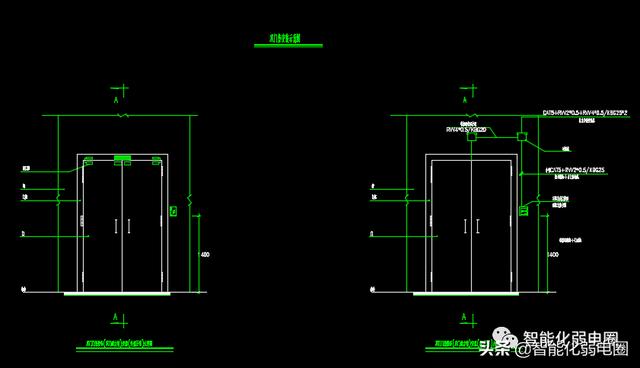

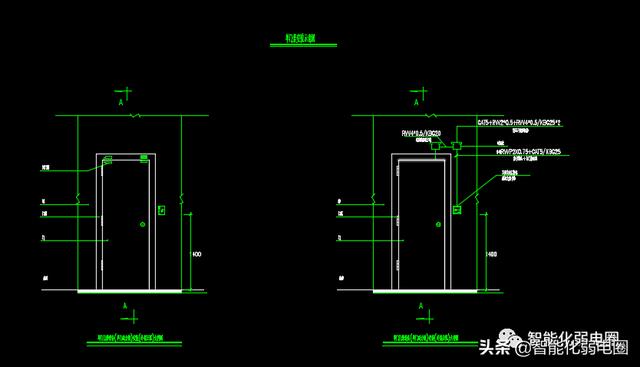

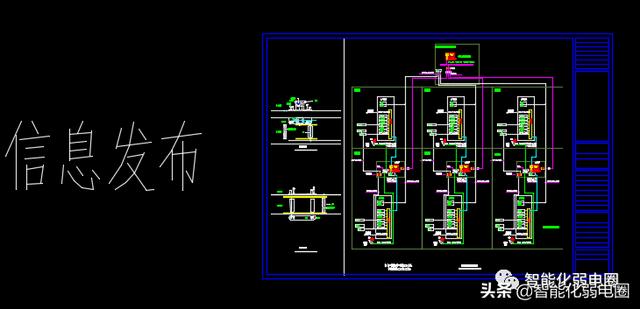

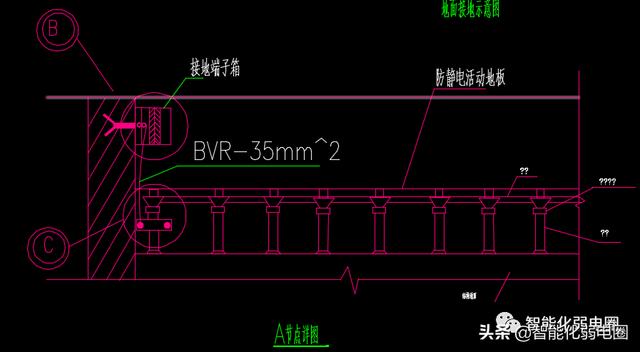

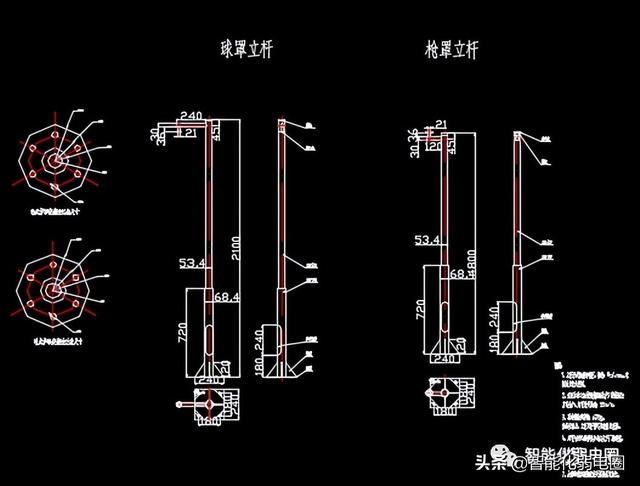

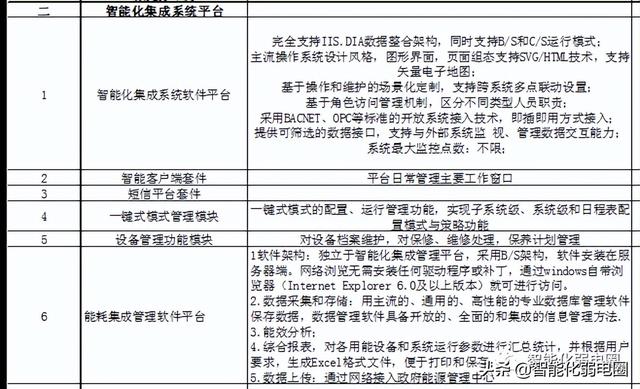

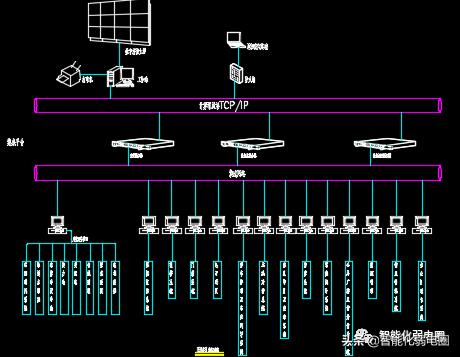

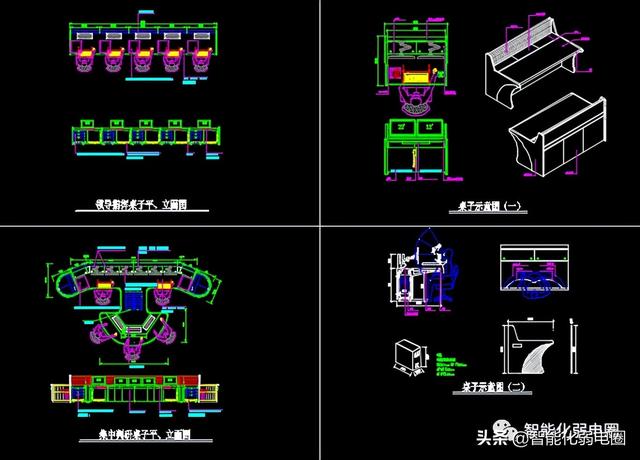

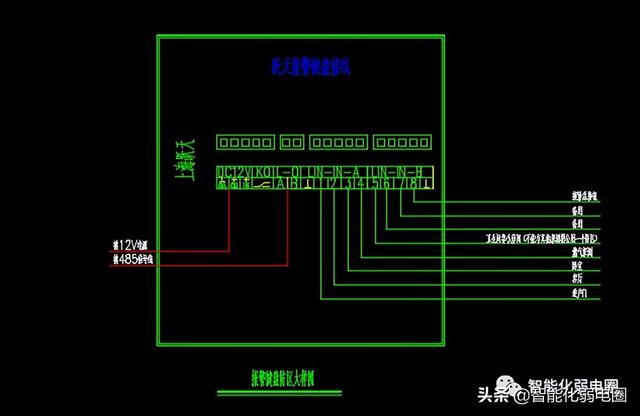

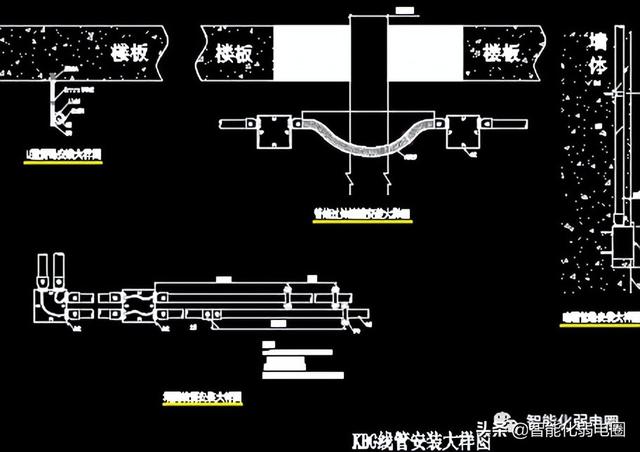

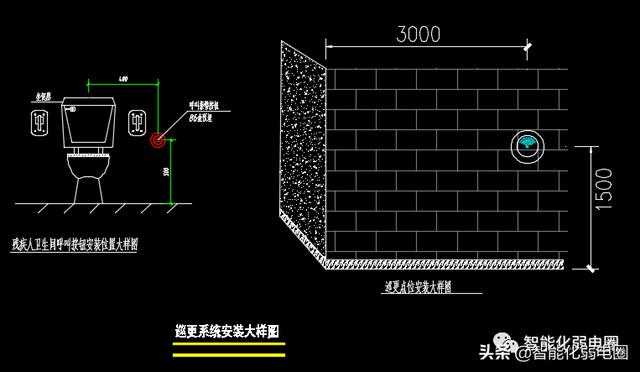

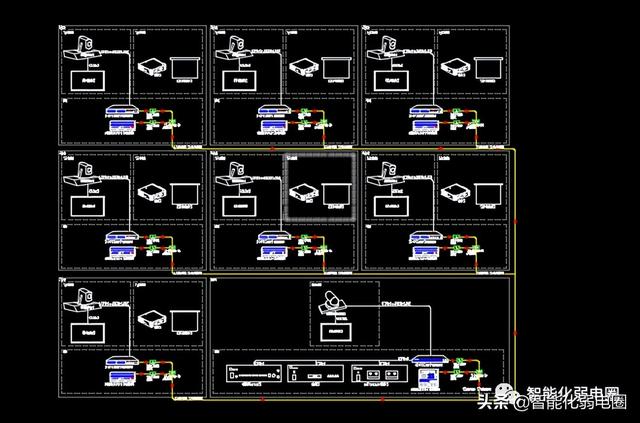

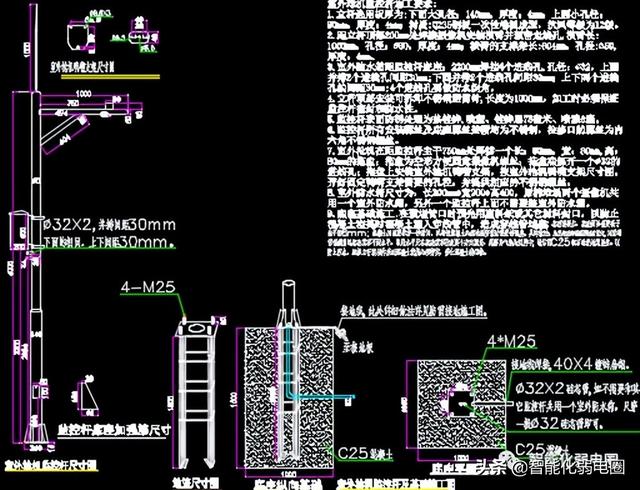

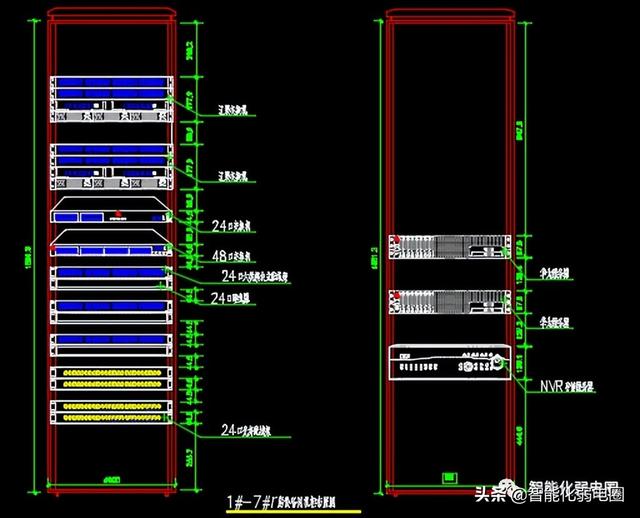

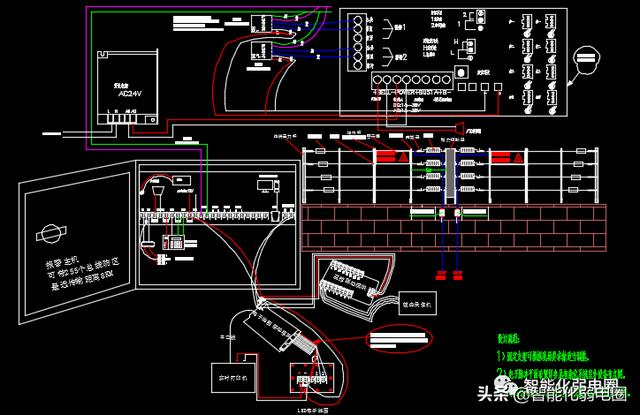

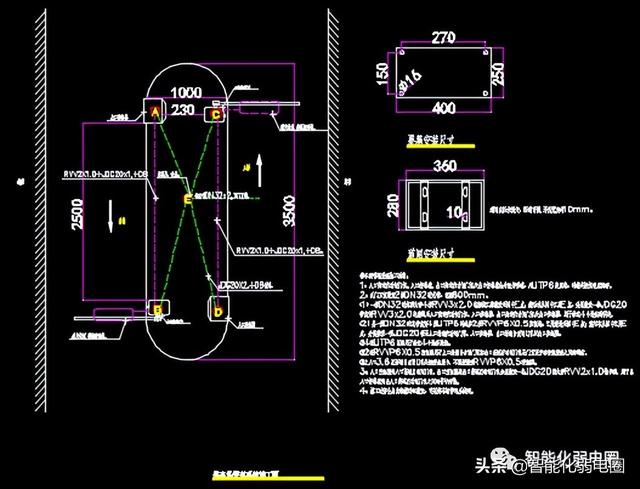

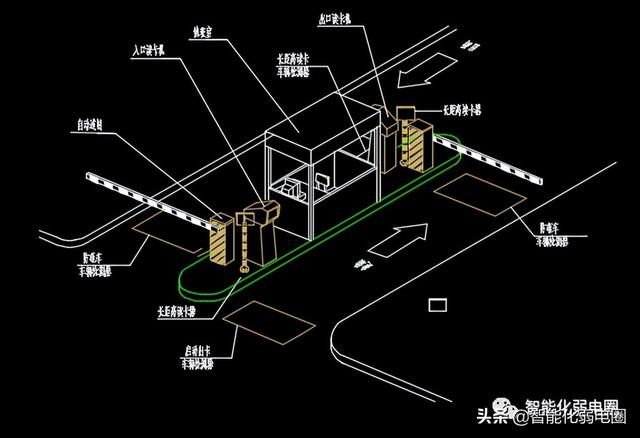

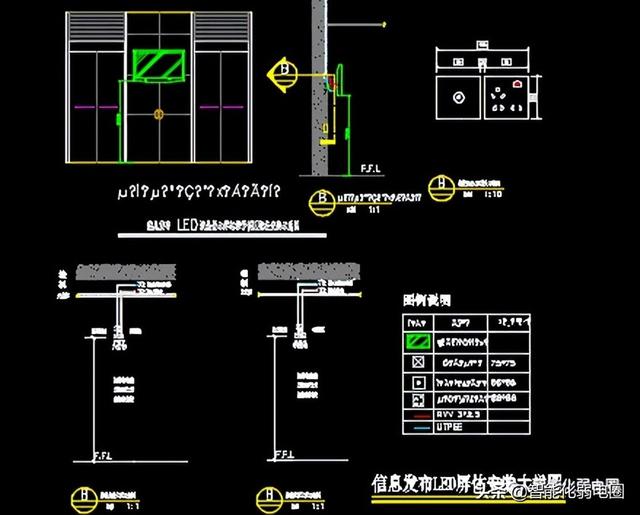

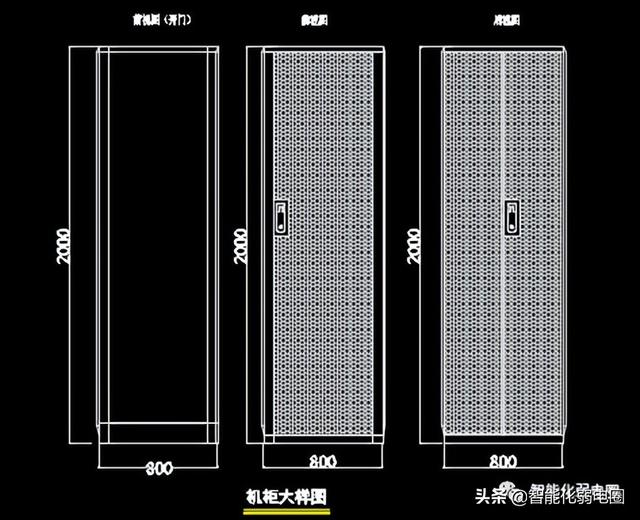

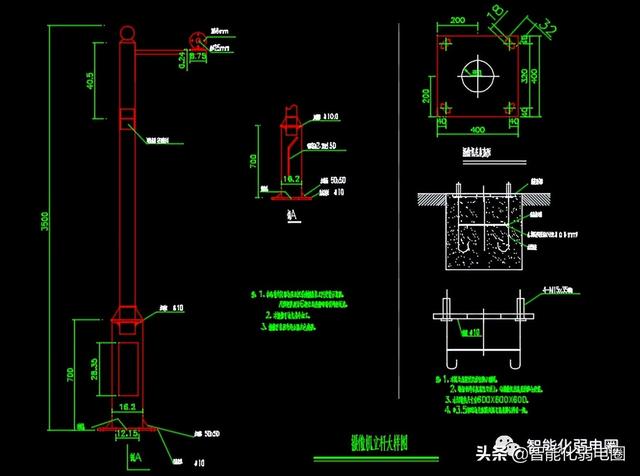

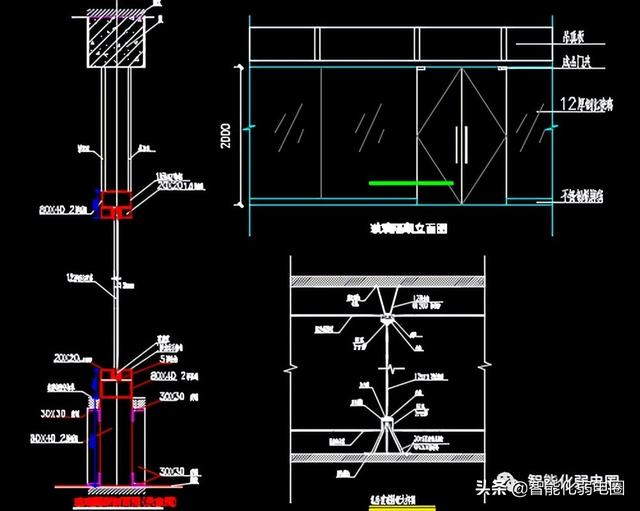

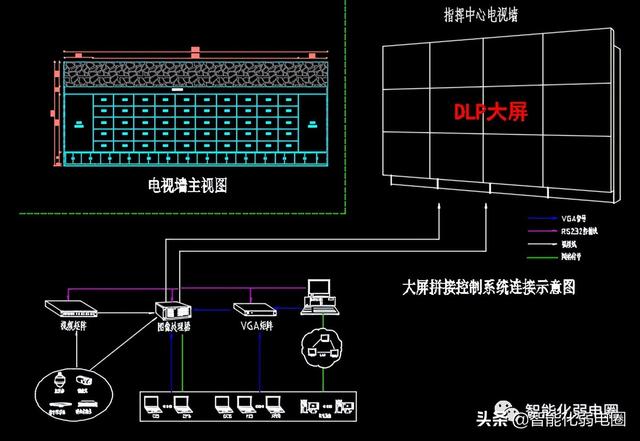

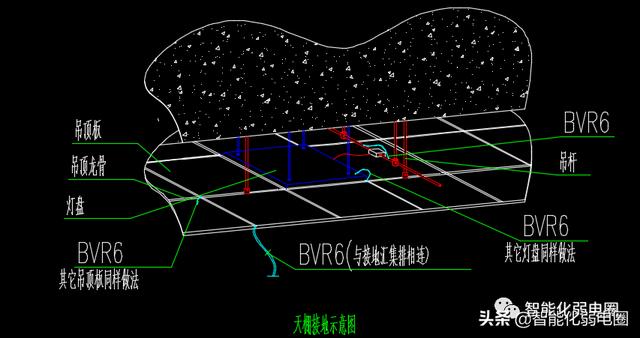

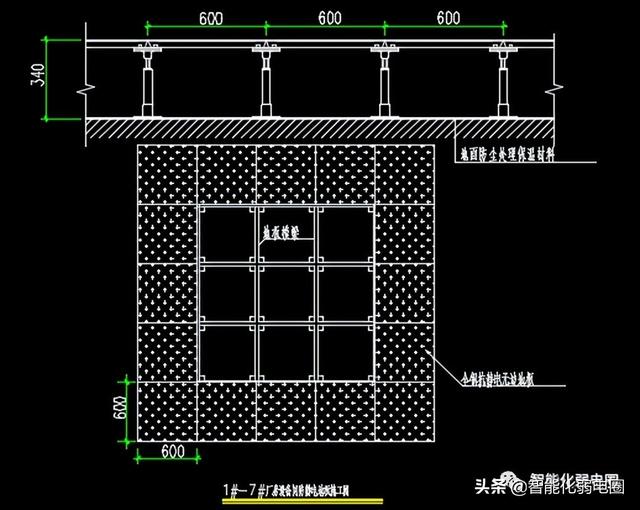

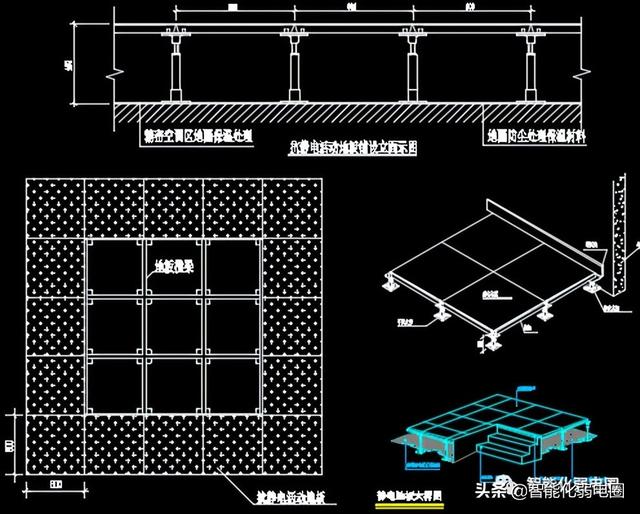

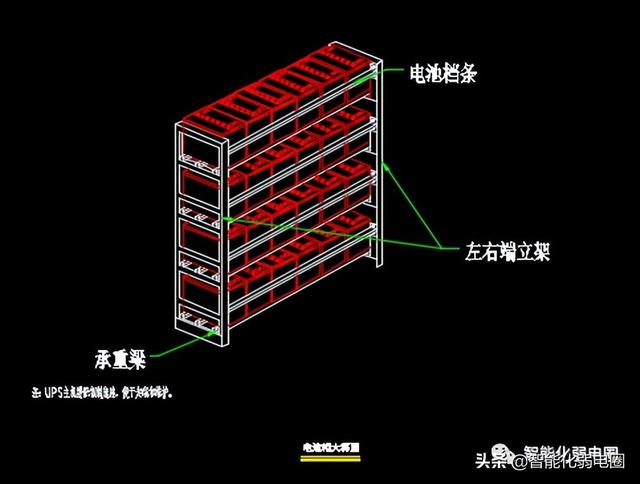

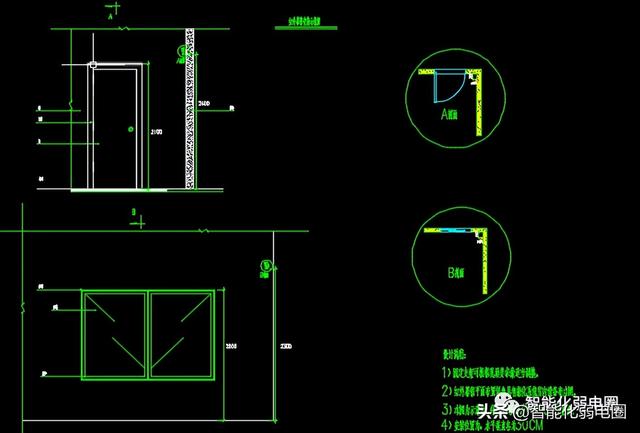

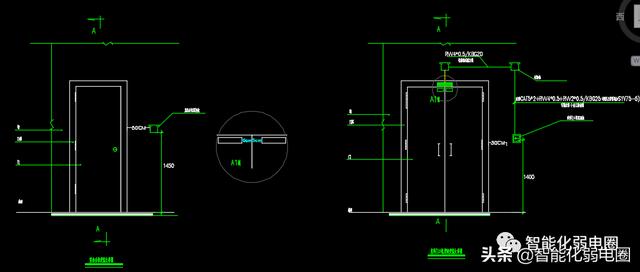

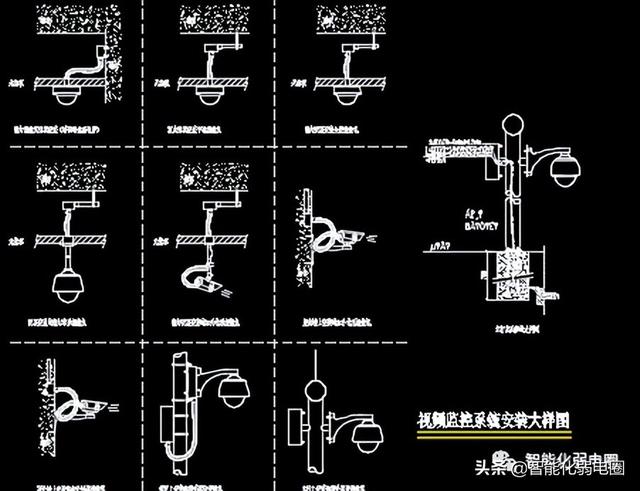

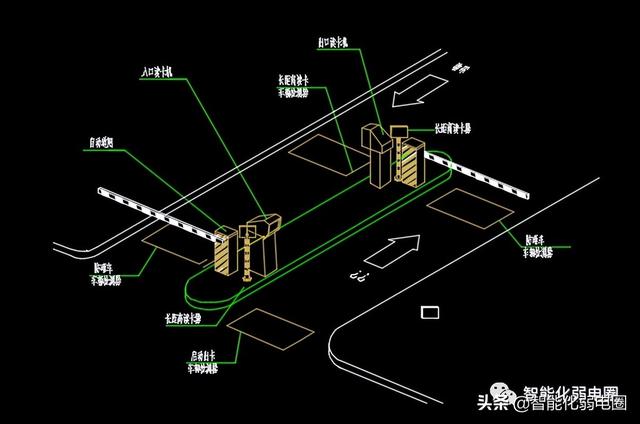

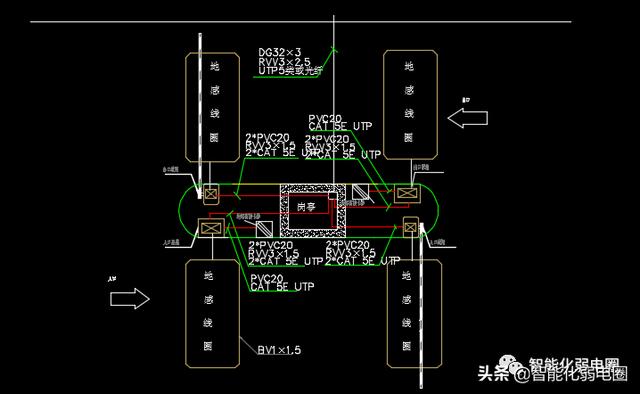

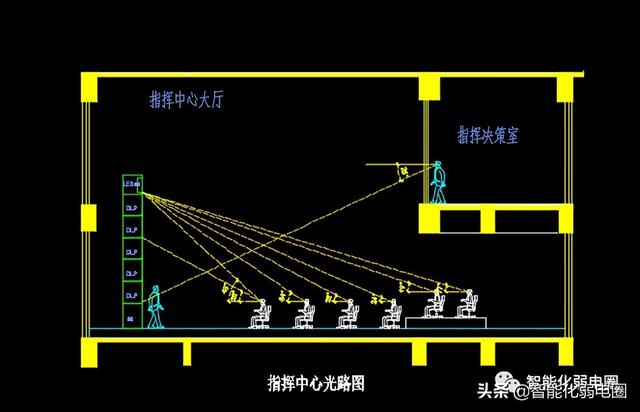

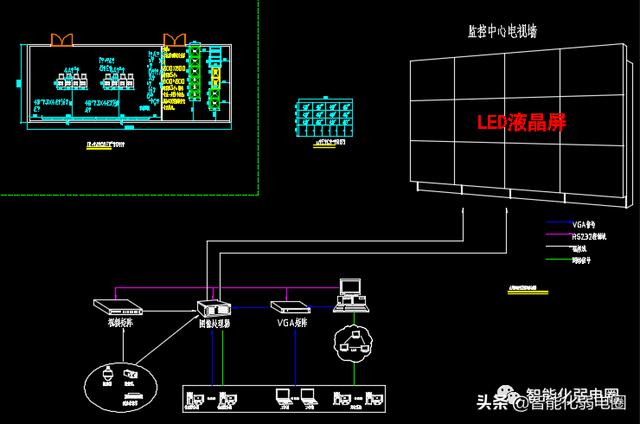

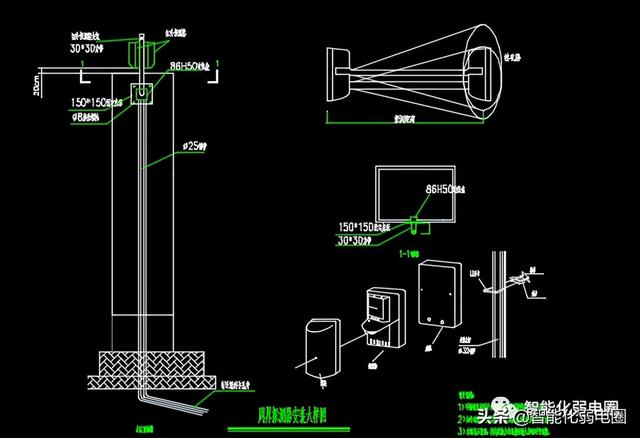

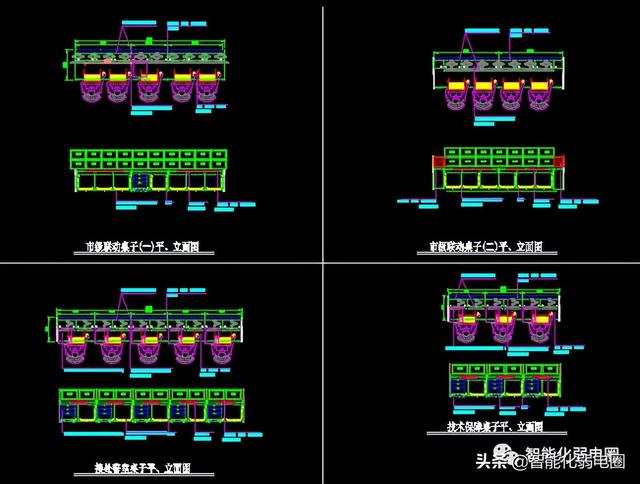

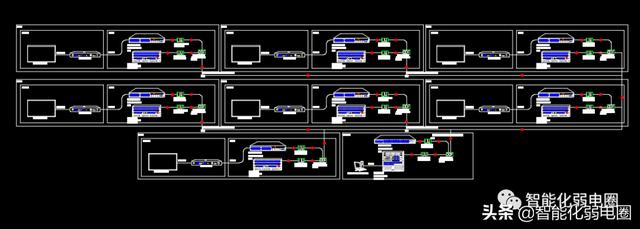

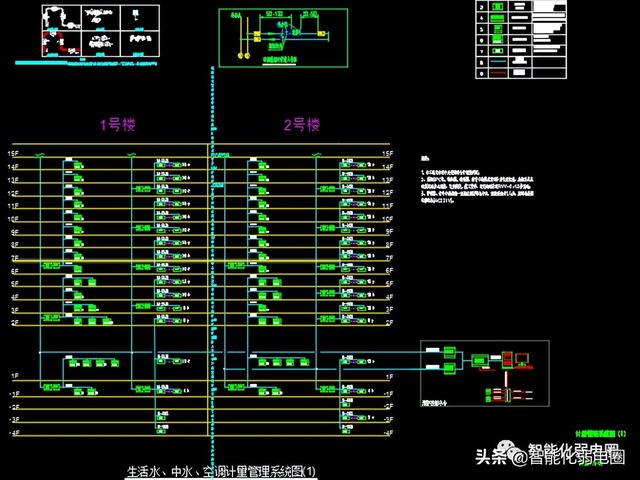

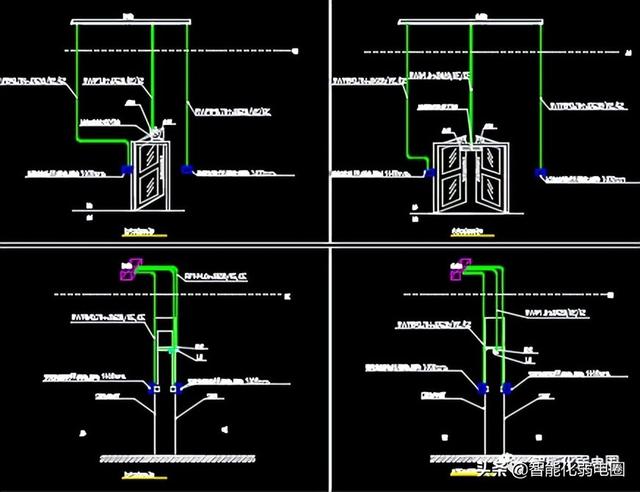

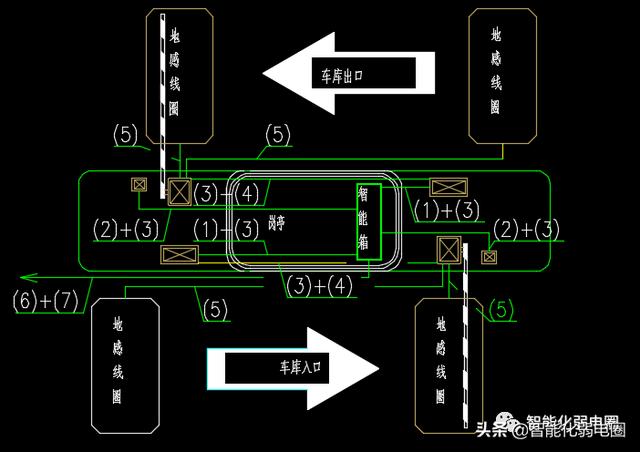

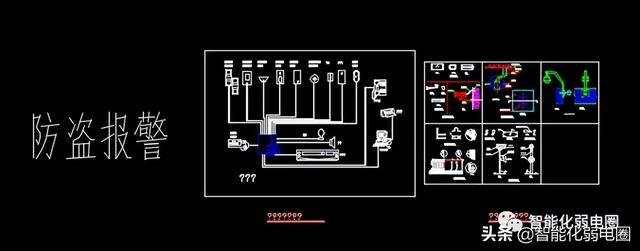

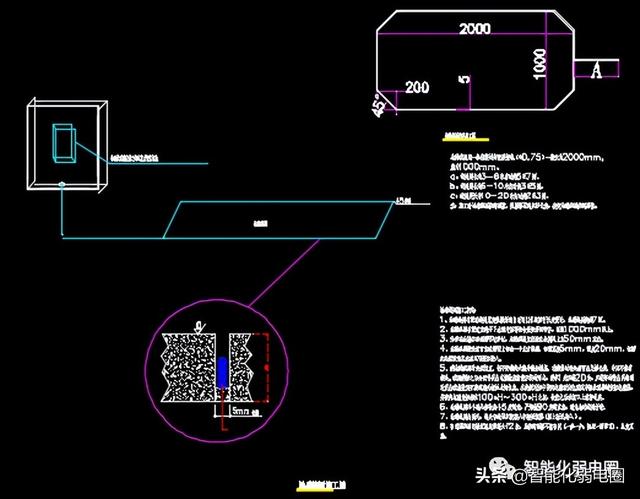

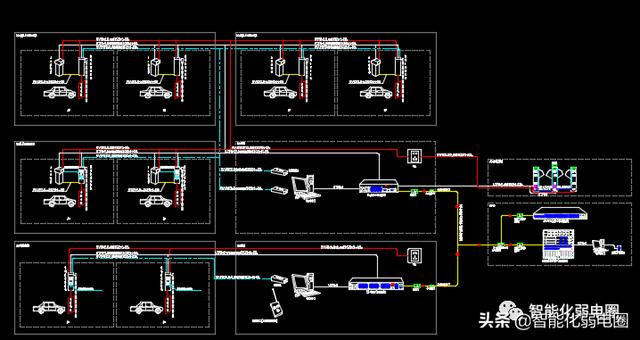

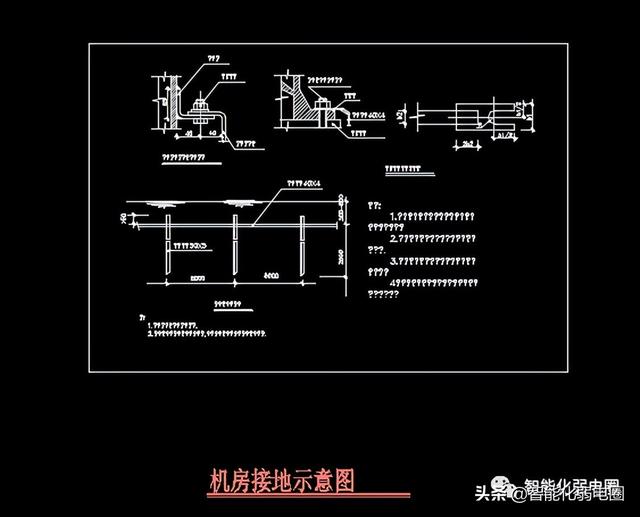

2、常用的弱电系统图及大样图
