中控门禁接线图方法？

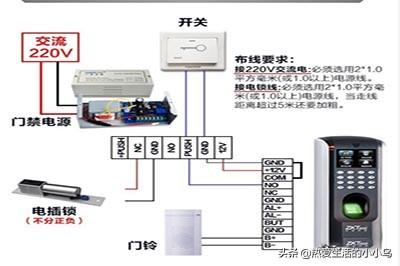

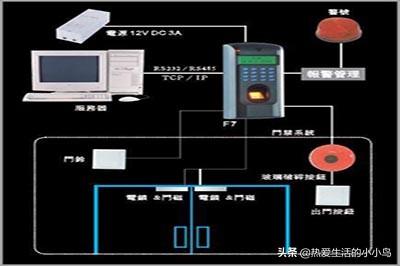

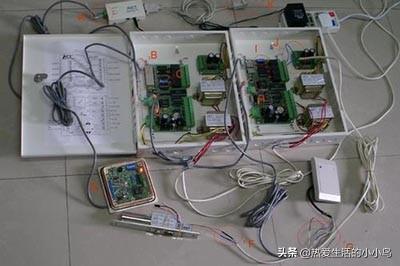

中控门禁接线图方法：如下图，这一套装门禁总体 的接线图，一套完整的门禁系统 包装如下 配置：门禁主机，门禁电源，出门按钮，电锁，门铃！门禁主机：所有人的出入和人员的上传，包括考勤记录都是通过门禁主机来控制 的门禁电源：毫无疑问，就是为所有的的门禁系统提供电源动力的出门按钮：就是开门时的按钮电锁：专门用来锁门的门铃：有人进来时，需要按门铃才能听得见

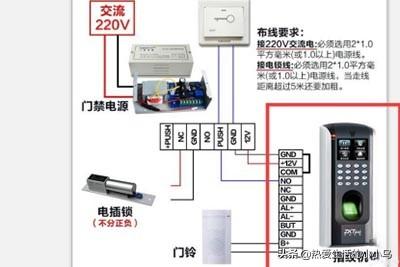

门禁考勤一体机：GND:接地（接门禁电源的GND）；12V:接电源门禁电源的12V，为门禁主机提供12V的电压；COM:公共端；NO:通电上锁（接门禁电源的PUSH）；NC:断电开锁，AL+：警报器正极；AL-:警报器负极；BUT：按钮；B+：门铃正极；B-:门铃负极；这里要注意的是：要把COM口和GND口用一根线连接起来

电插锁：正常就是12V就可以了，只要对应的接到门禁电源的NC和GND就可以了；最起码要用2*1平方的电源线

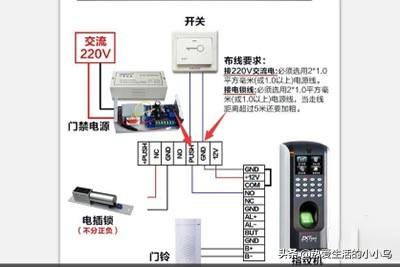

出门开关：接到门禁电源的PUSH 和GND就可以了，网线即可

门铃：门铃一般有4根线，其中2根是电源线12V,另外两根是信号线，电源线直接接到门禁电池的12V和GND上，信号线要接到门禁主机的B+和B-上
