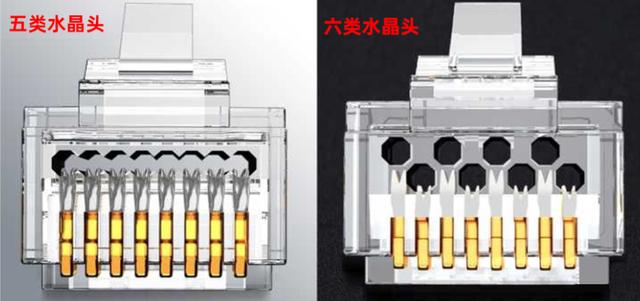

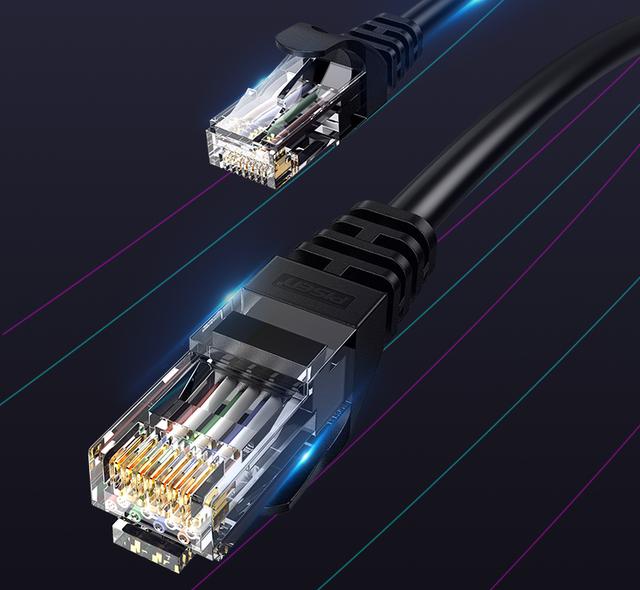

一图胜千言，5类水晶头和6类水晶头从外观上看并没有很大的区别，但实际上里面还是有很大的不同。
5类水晶头的8根线芯是一字排开的，而6类水晶头的8根线芯是呈现上、下交错的形式排列。

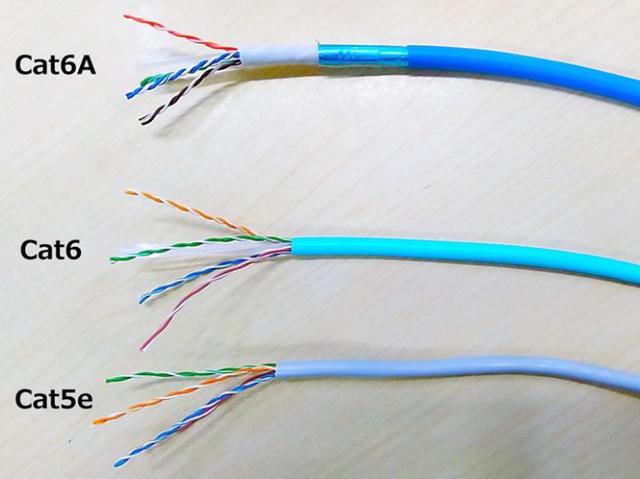

原因其实特别简单，标准的超五类网线线径是0.51mm，六类网线的线径是0.57mm，超六类网线的线径是0.58mm。
那么问题就来了，如果使用合格的六类线塞入五类水晶头里，是很难塞进去的，所以很多人都尝试过用六类线装水晶头的失败率很高，因为尺寸不匹配，最终只是抱怨水晶头质量不好，也不曾想到小小的一个水晶头也有不同。
水晶头（Registered jack，RJ）出现已经有50年了，它是一种标准化的电信网络接口，提供声音和数据传输的接口，最先在美国贝尔系统通用服务订购代码系统中定义。

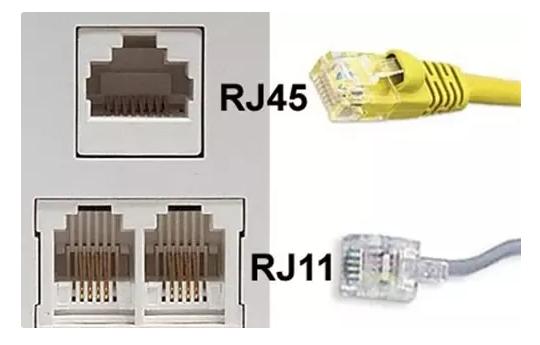

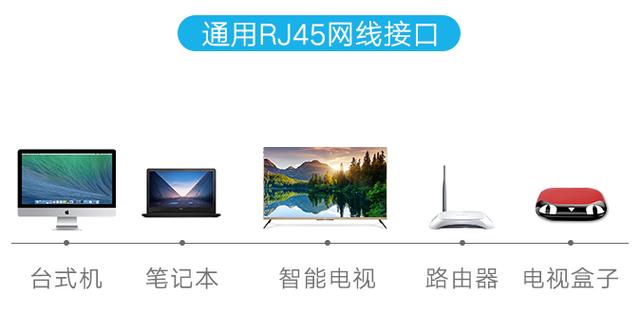

RJ11水晶头一般用作电话接口，而8P8C（RJ45）水晶头被广泛地用于以太网络。别看小小的水晶头，它已经成为了根深蒂固的工业标准，6类网线想要演化下去就不得不困于RJ45的外形，专业一些讲就是向下兼容。为此，聪明的工程师就想到了上、下错位的办法，既能保证线能正常怼进去，又能防止线乱跑。所以所有做的网线水晶头都和现有的插座是完全匹配，不管它是几类网线、多少兆的。
6类网线的优势6类网线的8股线芯加粗后，横截面积就会加大。根据导体的电阻计算公式：R=ρL/S，在相同的长度下，横截面积越大，电阻就越小，传输的性能也就越好。

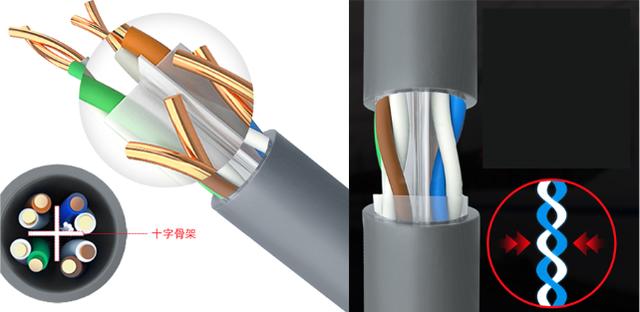

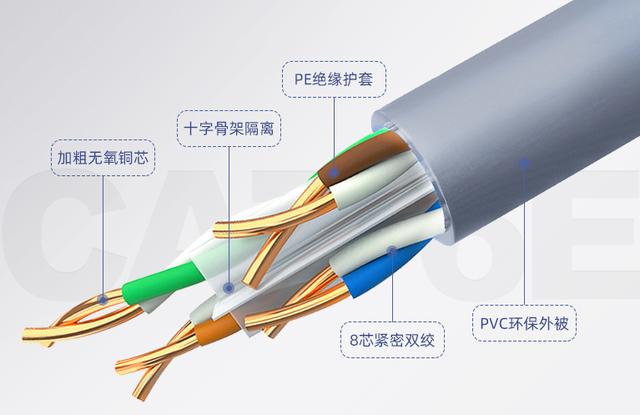

六类网线的中央有一个十字骨架将四对双绞线卡在骨架的凹槽内。这样8芯4对双绞线的绞距控制紧密、精准，信号传输损耗就会相对更少，传输的效果也会更好。
一对双绞线中，互相纠缠的两芯导线分别传输幅值相等、但相位（极性）相反的信号，这样噪声源通过电场或磁场的耦合将噪声引入到导线中，并倾向于均等地同时耦合到两条彼此扭曲的导线上，这样噪声就会在双绞线上产生一组共模信号，由一条导线产生的干扰/噪声会与另一根导线产生的干扰/噪声相互抵消，最终得到纯净没有干扰的信号。

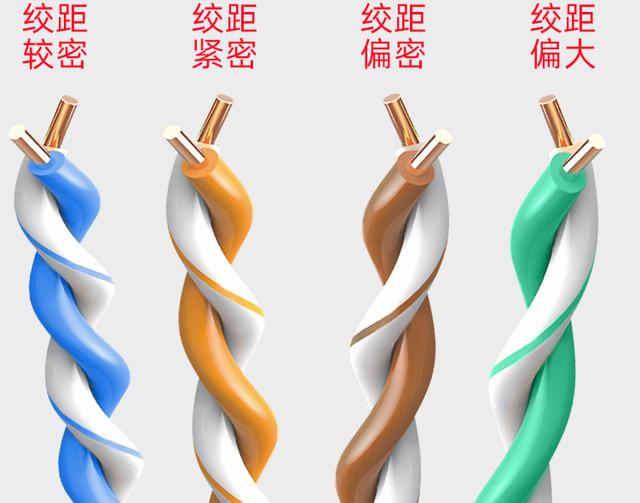

如果每对线绞距相同，相邻的线对之间就会产生耦合干扰，只有4对绞距度互不相同，才能将没对线对相互之间产生的串扰程度降低到更小。所以不能小看六类网线的这一点点小小的改动。

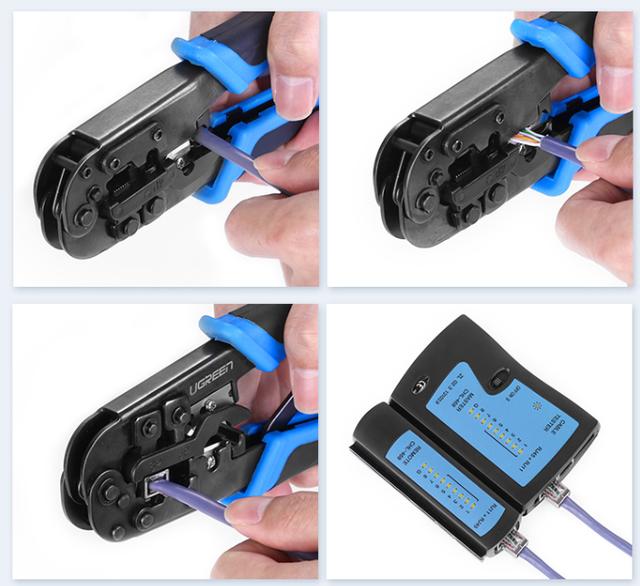

水晶头的接法Step1：将网线线身稍微放入网线钳半球式剥线口位置，稍微卡住网线钳剥去网线外皮。
Step2：确认568A/568B接法以及排线顺序将网线理平，并使用网线钳的刀口将8根线芯剪平（8根线芯预留长度约为15mm）
Step3：将网线插入水晶头顶部后，放入网线钳对应的钳口，夹紧网线钳水晶头就制作完成了。
Step4：将制作完成的成品网线连接测线器，1~8的线序灯依次亮起表示可以正常使用。

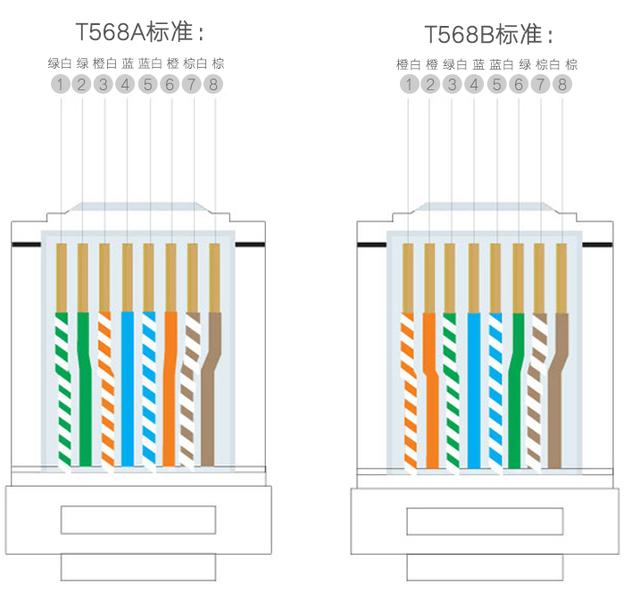

网线需要按照T568B、T568A的标准连接网线。如果不按照双绞线的线序接就会失去双绞线的作用，数据传输衰减严重，传输距离也会大大降低。

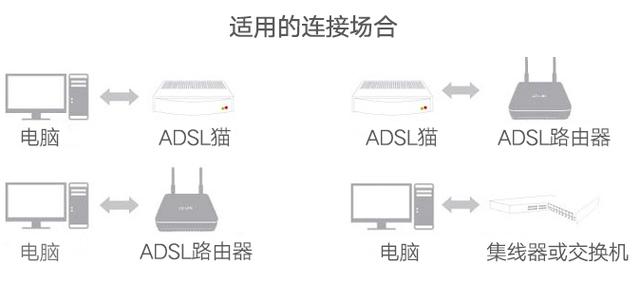

网线两端水晶头按照同为T568B或同为T568A接，叫网线直连。用在不同设备之间的连接，如：路由器与猫之间的连接、电脑与路由器之间的连接。

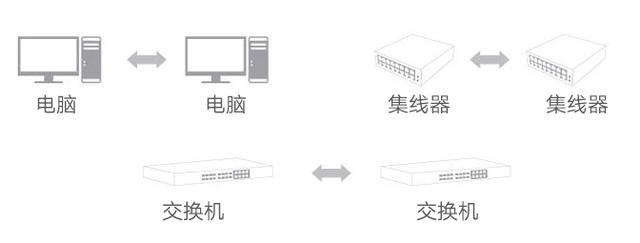

网线两端的水晶头一端按T568B接，另一端按T568A接，叫网线交叉连接。用在相同设备之间的连接，如：电脑与电脑之间的连接、路由器与路由器之间的连接、交换机与交换机之间的连接。
什么情况使用6类网线超五类网线在短距离传输的情况下可以满足千兆网络，但近几年越来越多的人开始布线采用六类网线，保证更好的网络传输质量的同时可以增加后续网络升级的余量。但布了较好的6类网线的同时，水晶头等基础设施也得一并跟上才行。6类网线如果还接在5类水晶头上，打水晶头变成了一件相当费事的事情，有些线会插不进去导致接触不良，网络连接会有断断续续的情况。
以上个人浅见，欢迎批评指正。
