前言
网线，是网络中必不可少的一个配件，也是容易被大家忽视的配件。
如果网线选择不好，会影响所有网线连接设备的速度。比如是路由器是千兆的，家里的宽带是200M的，结果使用了一个百兆的网线。那么最终的网速就只有100M，网线成了整个网络中的瓶颈。

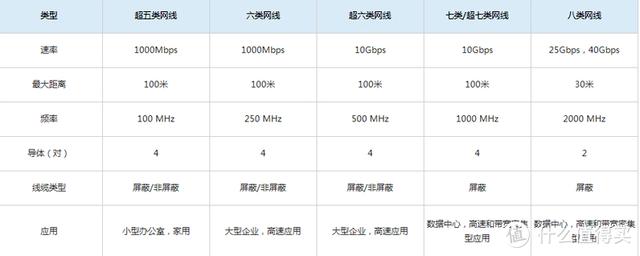

网线的分类目前的网线主要分为：超五类，六类，超六类，七类，八类
在普通家用环境下，超五类，六类也可以支持到万兆。
网线分类
网线类别我们所说的网线通常是双绞线。网线的材质是铜，绝缘的铜导线，两两逆时针缠绕在一起。网线制作标准中，对于缠绕率等都有规定。一般劣质网线，会在材质上，缠绕度上打折扣，这样的结果就是网线的传输距离近，网速不达标。
网线又分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）

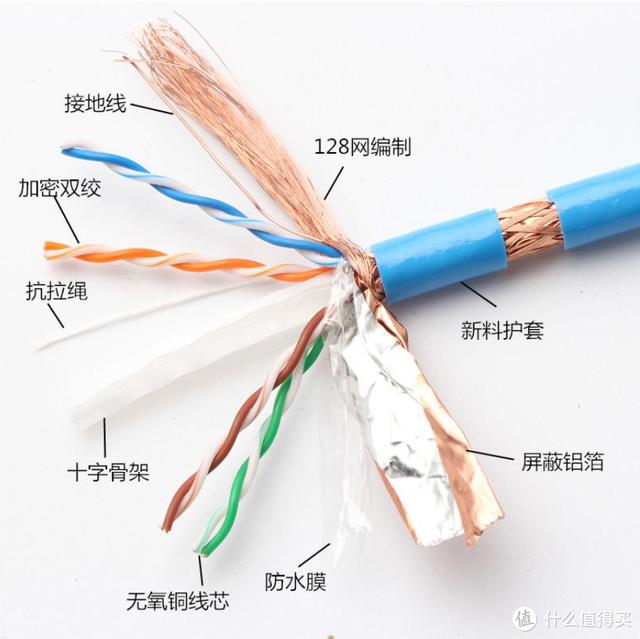

屏蔽双绞线（STP）：
外面由一层金属材料包裹，以减小辐射，防止信息被窃听。同时具有较高的数据传输速率，但价格较高，安装也比较复杂。

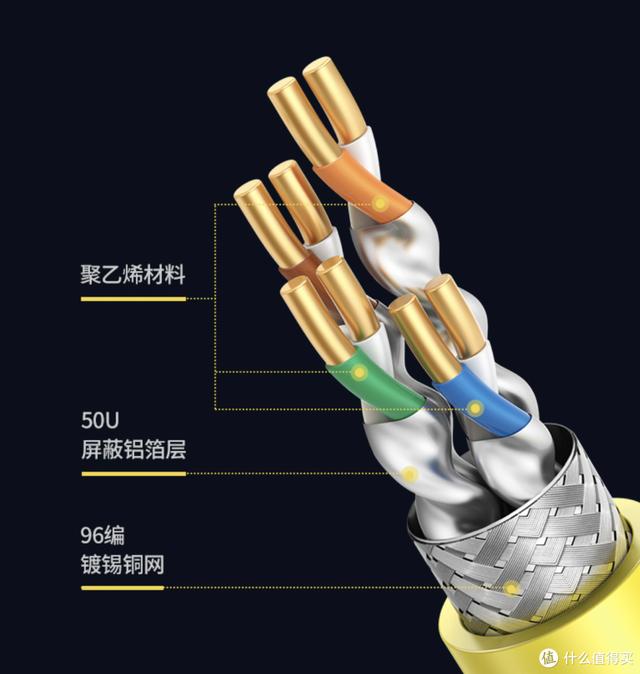

屏蔽双绞线 STP
非屏蔽双绞线（UTP）
UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除了一些特殊场合（如电磁辐射严重区域）外，一般都使用UTP。平时使用的网线，也是UTP居多。
超五类网线 CAT5E超五类网线标识为：CAT5E。传输频率100MHz，传输速率1000Mbps，支持千兆网络。

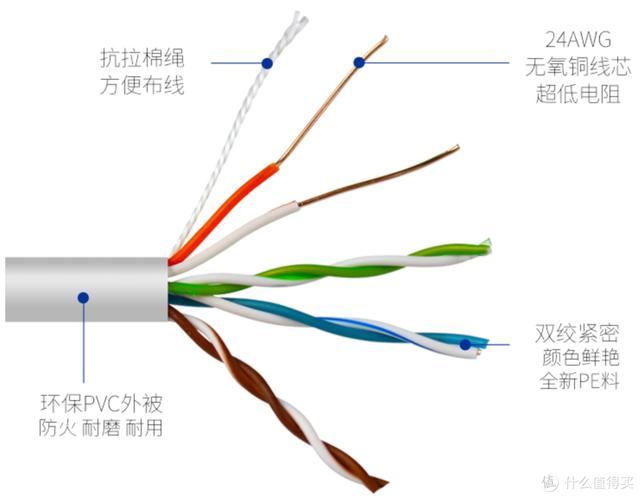

超五类网线中有4对线缆，1个抗拉线。
超五类网线的裸铜直径为0.51mm，绝缘线径0.92mm。线缆直径5mm。
超五类网线超 CAT5E
超五类网线超 CAT5E

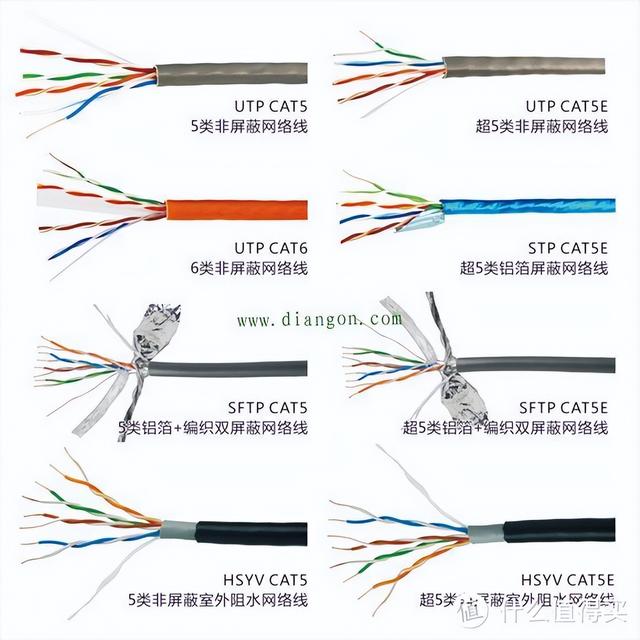

主要的超五类线分类
六类网线 CAT6六类网线标识为：CAT6。传输频率250MHz，传输速率1000Mbps，支持千兆网络。根据测试，使用6类网线，在55米距离内，可以支持万兆网络。
对比超五类网线，增加了十字骨架，将4对线缆分别置于十字骨架的四个凹槽内，同时电缆的直径也更粗。
六类网线的裸铜直径为0.57mm，绝缘线径1.02mm。线缆直径6.53mm。

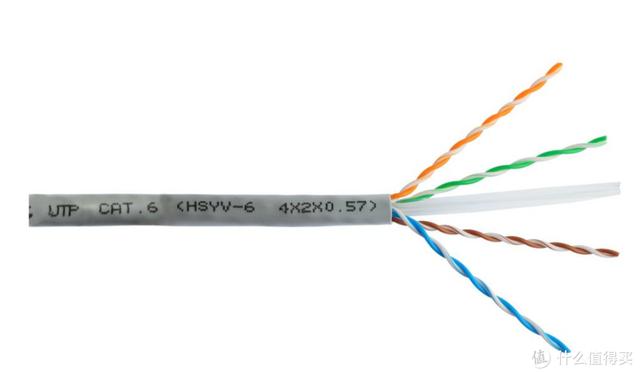

六类网线 CAT6
超六类网线 CAT6A超六类网线标识为：CAT6A。传输频率500MHz，传输速率10Gbps，支持万兆网络。
超六类网线 CAT6A
七类/超七类网线 CAT7七类网线标识为：CAT7。传输频率600MHz，传输速率10Gbps，支持万兆网络。
超七类网线标识为：CAT7A。传输频率1000MHz，传输速率10Gbps，支持万兆网络。

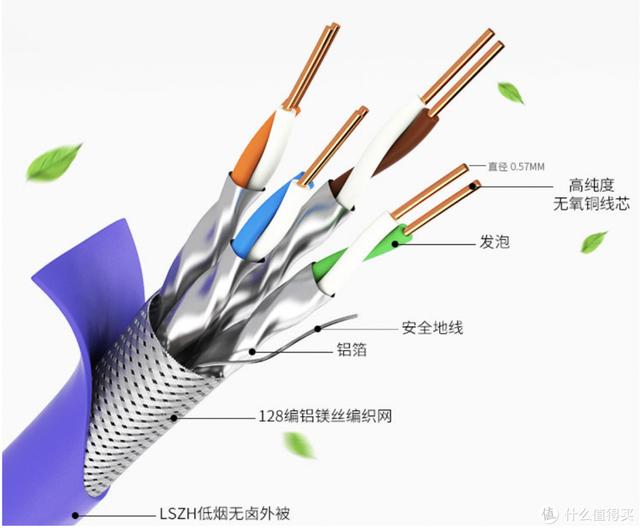

七类网线是一种8芯屏蔽线，和普通的屏蔽线不同，在七类线缆中，每一对线都有一个屏蔽层，四对线合在一起还有一个公共大屏蔽层。
每对都有一个屏蔽层（一般为金属箔屏蔽 ），然后8根芯外还有一个屏蔽层（一般为金属编织丝网屏蔽Braided Shield），接口与RJ-45相同。总屏蔽+ 线对屏蔽（一般为金属箔屏蔽），七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz，超七类线的传输频率为1000MHz。
七类网线 CAT7
八类网线 CAT8八类网线， CAT8，跟七类网线一样的是 双层屏蔽（SFTP），它拥有两个导线对，2000MHz的超高宽屏， 传输速率高达40Gb/s，但它最大传输距离仅有30m，故一般用于 短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然八类线传输距离短， 但传输速率和频率带宽是远远超过其他类的。主要用在网络设备互联的跳线。
八类网线 CAT8

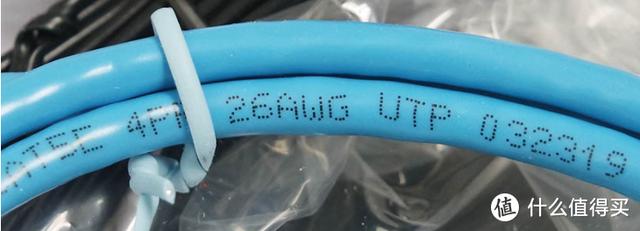

线径网线上除了网线标识外，还会有AWG的标识。这是线径的标识。
线径标识
AWG：美国导线规格。表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过孔的等级越高，导线的直径也就越小。
AWG前面的数字越小，说明线缆的直径越大，线缆越粗，电阻越低，价格通常越高
规格越高的网线，使用的材质越好，线缆越粗，屏蔽层等附加组件越高，造价越高，施工难度越大。
网线的接线标准网线的主要颜色是4种：绿，蓝，橙，棕
与这些颜色的线缠绕在一起的线，就是白+颜色。
常用的接线标准是568B，网线的2端都是568B的标准。

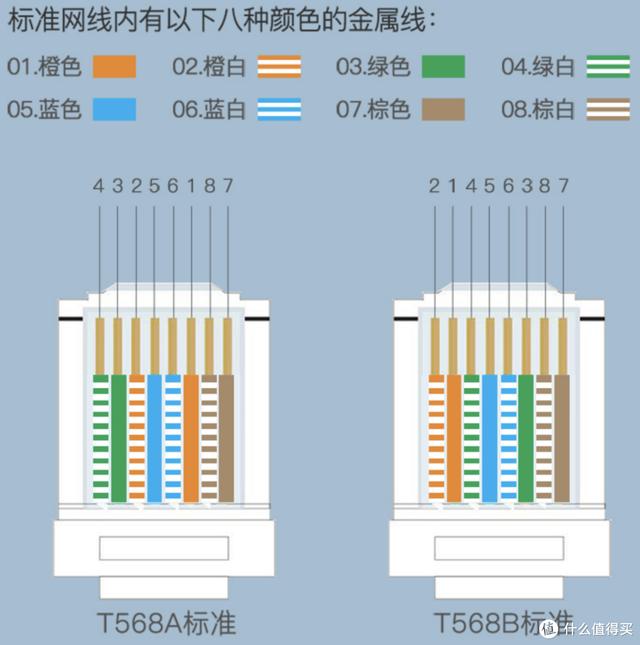

568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
568A和568B的线序

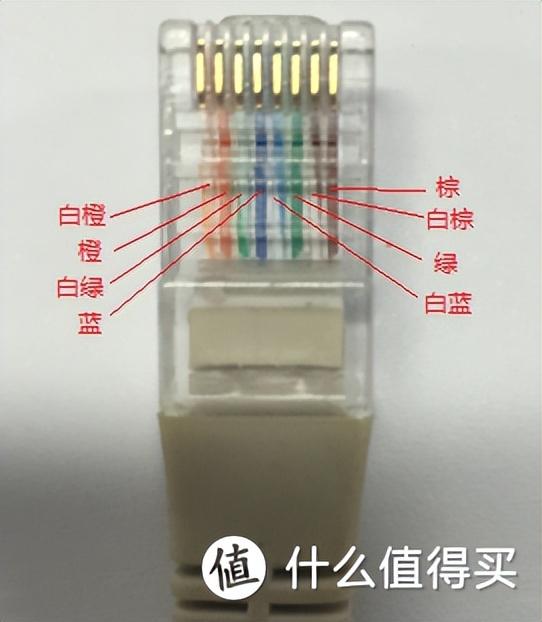

正确查看网线线序的方法为：水晶头弹片朝下，且有水晶弹片的一面朝外，从左至右的看，如下图。

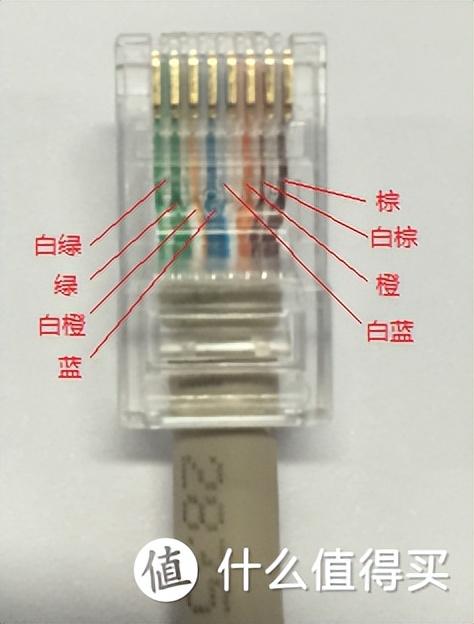

568A
568B
对于百兆网络，只使用到1，2，3，6四条线。对于千兆，万兆，POE供电的网络中，8根网线全部需要用到。所以布线的时候，一定要确保8芯全通才可以。比较老的房子，有可能将一根网线，分为2根网线来使用，这样就只能支持到最大百兆带宽了，使用的时候一定要注意。

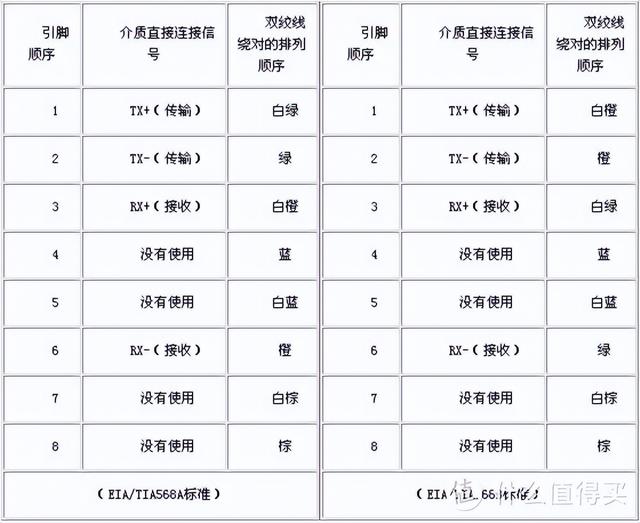

每个线缆的功能
对于模块来说，需要按照模块的线序标识进行接线。模块上，会标识出来每个位置的网线颜色。
网线模块
网线测试报告网线的专业测试报告是福禄克（FLUKE）测试。如果常见可以提供FLUKE的测试报告，就说明网线的质量是没有问题的。

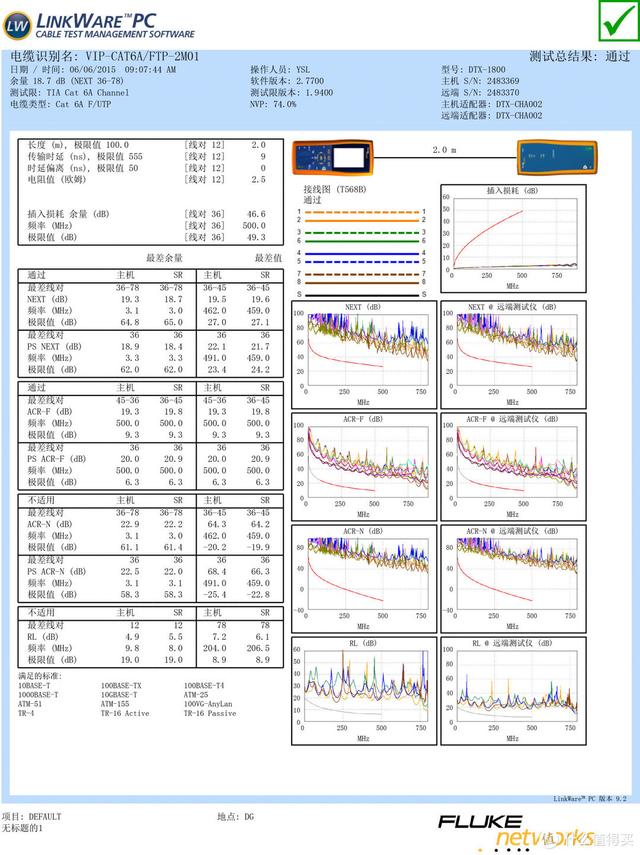

福禄克的网线测试报告
成品网线厂商制作好的网线，主要用来做段短距离的连接，比如路由器到电脑。光猫到路由器等。
选择适合的长度就可以。家用的话6类网线就可以。如果有更高要求，也可以选择7类的网线。
工程网线用来做家庭整体的网络布线使用，家庭建议直接使用6类网线，价格比超五类贵的并不多，可以减少因为布线过长引起的网络问题。因为网线布线是暗装工程，如果发现问题，后期替换比较麻烦。常见的品牌是秋叶原，山泽，安普康，飞利浦，安普等。
自制网线相关工具水晶头不同类型网络的水晶头，也不一样，需要选择与网线类型匹配的水晶头。水晶头的价格很便宜，100个水晶头40元左右。
七类的水晶他带有屏蔽罩，价格也要贵很多。1个水晶头查不到5元。
可以看到，七类网线水晶头，带有 金属屏蔽外壳。因为7类线采用的是单对屏蔽，然后再总屏蔽的结构，所以七类水晶头是带屏蔽的，能够更有效消除线对之间的串扰。
网络面板/模块网络模块用在86面板盒中，终端的网线，连接到模块上。
在模块上连接网线的时候，需要按照模块上的颜色标识进行网线的安装。
选择网络模块，也需要与网线的类型匹配。选择免打模块，安装比较方便。

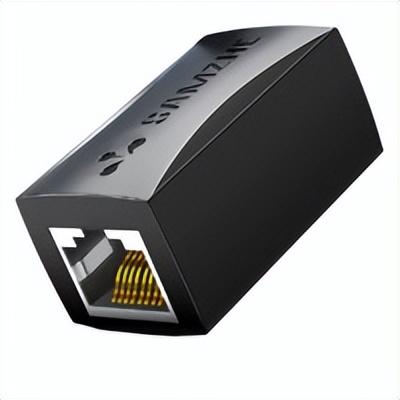

网线转接头网线转接头用于延长网线。当您的网线不够长的时候，可以通过转接头进行延长，转接头的2端插上网线即可。
但是注意延长后的网线，总的线缆长度不要超过100米。

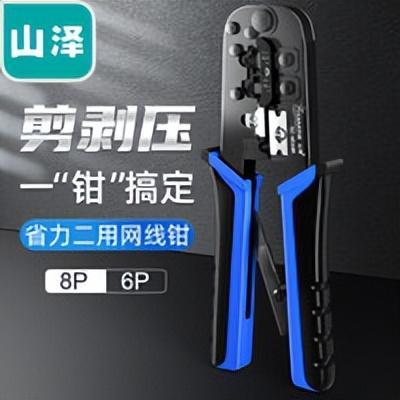

网线钳用于制作网线的水晶头。
网线钳购买，需要与网线类型匹配。一般的网线钳只能制作7类以下网线。

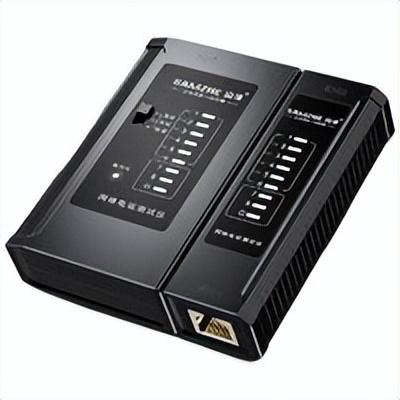

测线仪用来测试网线的连通性。一般负责装修的弱电师傅都有有，如果有这方面的刚需，可以买一个备用。

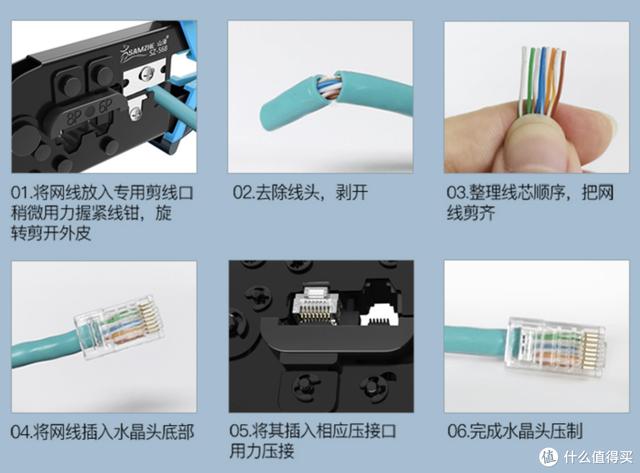

网线制作方法网线的制作并不复杂，新手一般制作1,2次就可以掌握，如果是大量制作，建议带好手套。
网线常见问题1、开发商部署的网线如何替换如果开发商部署了5类网线，尽量替换为超五类或者6类网线。
可先将开发商预埋的网线从套管中抽出，重新穿6类网线即可。

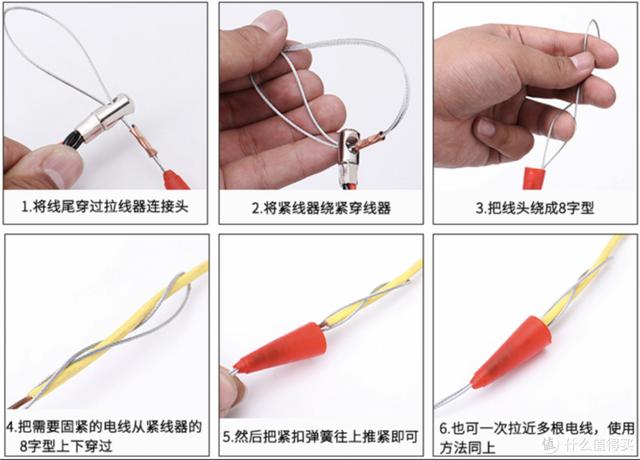

用到的工具是穿线器。按照穿线器的说明，穿线即可。穿线的时候要有耐心，不要使用蛮力，以免线缆卡住。
2、网线能不能对接/延长网线预留的不够长，或者出现损坏，可以使用网线转接头进行延长，只要做好水晶头即可。
3、明装网线的固定如果后期原因，需要明装网线，可以使用固定器将网线固定，避免网线凌乱。
总结对于家庭来说，部署在墙内的网线，至少需要超五类，如果是开发商预留5类网线，是一定要替换掉的。如果希望网络可以到万兆，至少需要6类网线。如果需要10G的网络，可以部署7类网线或者光纤。
