上期跟大家介绍了不同的网线接水晶头的方法，但是网线除了要接水晶头之外，家装预埋时接模块面板也是必不可少的，那么六类、七类网线怎么接模块呢！一起来看下~

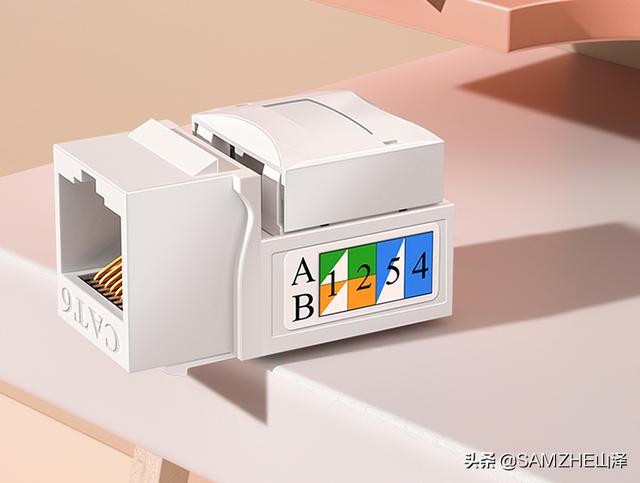

1、六类网线如果是六类非屏蔽网线，则选择六类普通模块即可，如下图所示：

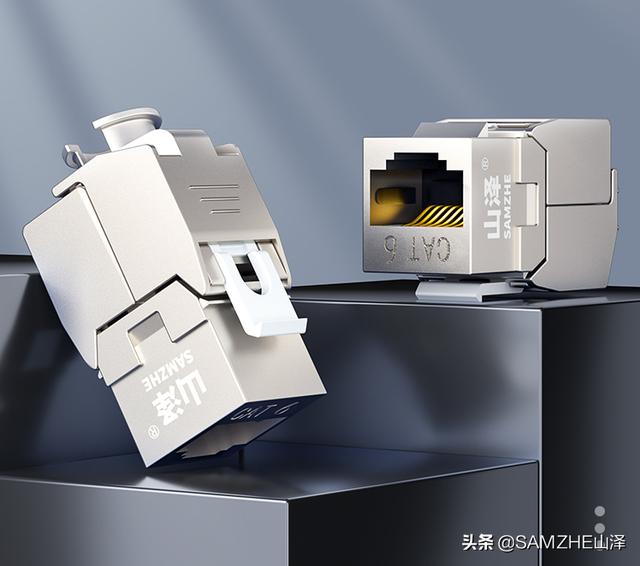

如果是六类屏蔽网线，就需要选择六类屏蔽模块，如下图所示：

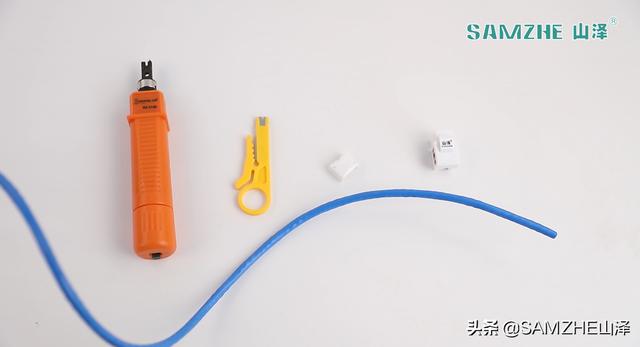

接之前，我们需要准备好工具，网络模块、六类网线、剥线刀、打线刀、剪刀，网络测试仪。
第一步：把六类网线放入准备好的剥线刀中，旋转剥线刀，剥开2-3cm的外被，剪掉六类网线内部的十字骨架。

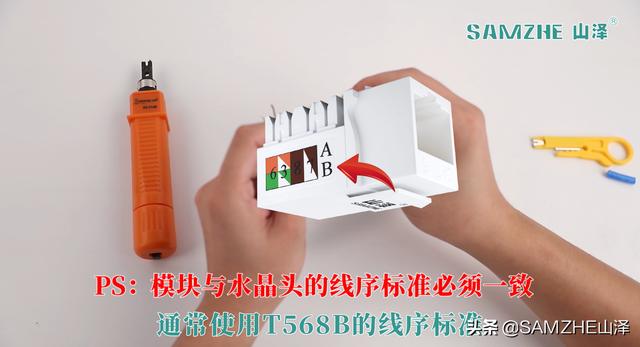

第二步：剪掉十字骨架，分开线芯，按照模块上的线序标识（一般我们使用T568B的线序），把线芯分别嵌入对应线序的卡槽中。
第三步：把线芯嵌入卡槽后，再使用准备好的打线刀，用力按压，让线芯铜丝与卡刀充分接触，然后盖上后盖。这样六类模块就接好了。

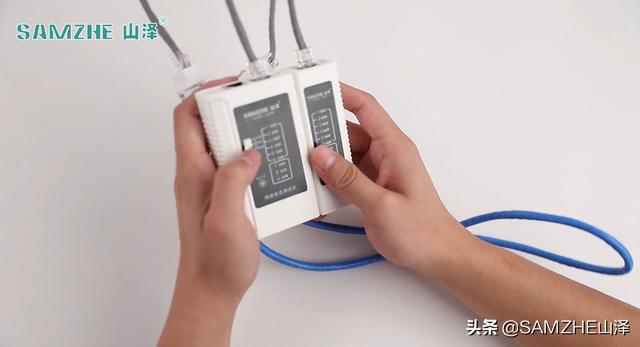

最后，测试下模块是否已接通，用网线的另一端接另一个模块，再使用网络跳线连接 模块，将网线两端尺寸插入网络测试仪，测试仪指示灯从1-8依次闪烁， 那一个合格的六类网络模块就做好了！

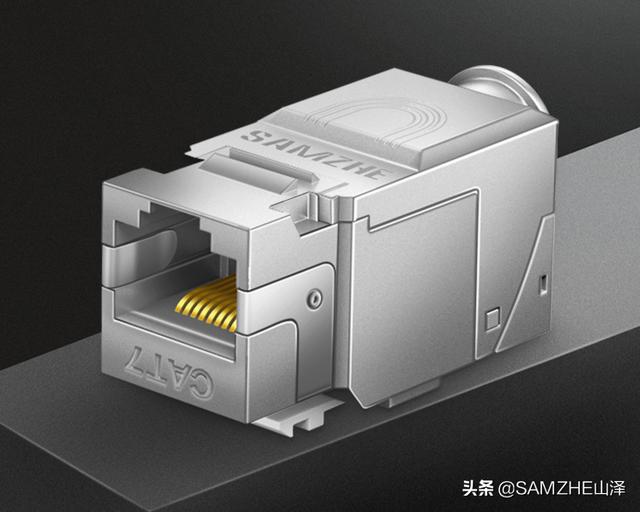

2、七类网线七类模块我们只需要选择七类免打模块即可，如下图所示：

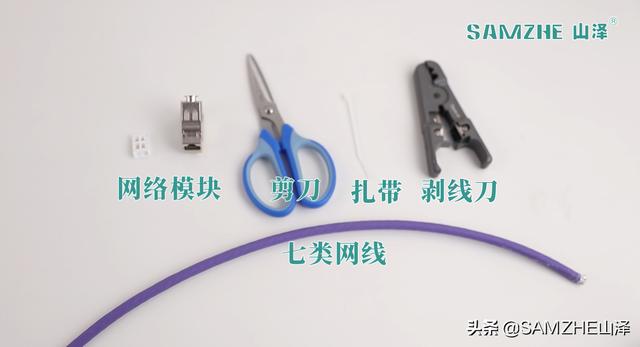

工具：网络模块、七类网线、剪刀、扎带、剥线刀。
第一步：把七类网线放入准备好的剥线刀中，旋转剥线刀，剥开外被。
第二步：把七类网线内部的铝镁丝编织线和地线拧成一股，再剪去包裹线对的铝箔。

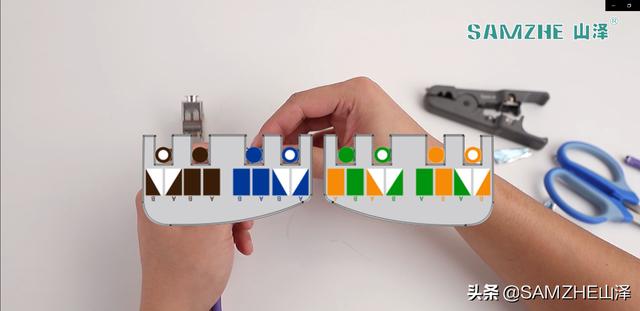

第三步：将线芯穿过模块后盖，同样按照模块上的线序标识，同样使用T568B的线序，把线芯依次嵌入对应的卡槽中。

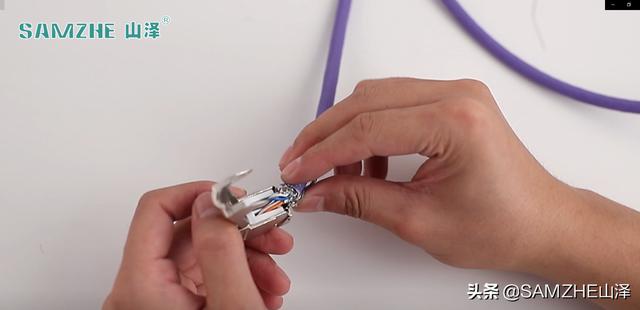

第四步：剪掉多余的线芯，剪掉多余的线芯，把铝镁丝编织线和地线往后拧，按下图方向放入金属壳中，将地线和编织线接触到金属壳，盖上盖子，再用扎带绑好模块并剪掉多余扎带。

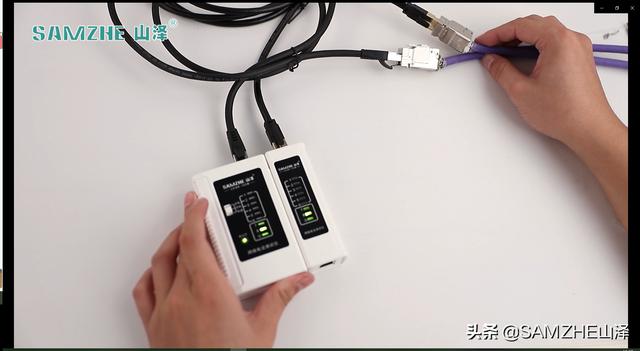

最后，我们同样测试下模块是否接通，如果网络测试仪指示灯从1-G（G是地线）依次闪烁，那我们的七类免打模块就做好了！
以上就是六类网线和七类网线模块接线步骤，你学会了吗？赶紧收藏吧！
