1.1 概述
紧急广播及背景音乐系统是现代化建筑内不可缺少的子系统。首先，它可以在特定区域特定时间播放背景音乐，提供轻松和谐的氛围；同时系统另外具有的一大功能为紧急广播功能，在火灾等紧急情况时提供报警信号或进行紧急广播。系统与消防系统相连接，与消防共用一套扬声器，当发生火灾时相应区域进行强切，发出火灾报警信号。在紧急情况发生时，系统切换到紧急广播工作状态，通过呼叫话筒做好及时疏散人群和指挥工作，保障人员及财产的安全。
1.2 设计依据
Ø 广播系统功能要求；
Ø 建筑平面图；
Ø JGJ/T16-92 民用建筑电气设计规范；
Ø GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范;
Ø GB/T50314-2000 智能建筑设计标准;
Ø GBJ116-92 火灾自动报警系统设计规范。
Ø GB50526-2010公共广播系统工程技术规范
1.3 系统总体要求
1.3.1 完整成熟的系统
现代科技的发展为智能建筑公共广播系统提供了必要的技术条件，各种先进的技术已经进入智能建筑的各个环节，它节省了大量的人力、物力，提高了工作效率，为现代化建筑提供了保障。在设计公共广播系统时也必须应用世界上成熟且先进的科学技术，主要设备选用成熟的、又具有技术领先水平的设备产品。
系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。
1.3.2 先进稳定、安全可靠的系统
在考虑技术先进性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
系统工作的高可靠性是对系统功能强有力的保证，如果没有高度的可靠性、安全性，再好功能的设备都是无用的。系统还具有故障诊断、报警和记录的功能，并能实现到故障出现前兆时的“非灾难性”故障诊断、报警。
1.3.3 管理可用的系统
如同其他规模大、设计标准高的现代化建筑物一样，本公共广播系统设备管理的一系列问题。
广播系统各设备分散安装在建筑物的各个部位，包括控制机房都分布在不同的位置，若采用人工控制和管理，凭主观经验无法完成有效的控制工作和管理整个广播系统设备的运转情况，而且各设备之间无法协调运行。系统能进行自动化管理,自动紧急语音报警。
1.4 系统功能要求
1.4.1 紧急报警功能要求:
符合中华人民共和国国家标准GB50116－98《火灾自动报警系统设计规范》中有关消防广播的相关规定，即“火灾应急广播与公共广播合用时，应符合下列要求：
1、规范5.4.3.1规定，火灾时应能在消防控制室将火灾疏散层及上下相邻楼层的扬声器和公共广播扩音机强制转入火灾应急广播状态。
2、规范5.4.3.2规定，消防控制室应能监控用于火灾应急广播时的扩音机的工作状态，并应具有遥控开启扩音机和采用传声器播音的功能。
3、规范5.4.3.4规定，应设置火灾应急广播备用扩音机，其容量不应小于需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。
4、集合为一体的广播音响系统应具备两个主要功能：平时为各广播区域提供背景音乐或寻呼广播服务；火灾发生时则提供消防报警紧急广播，消防广播在系统中具有优先权。
5、公共场所播放背景音乐的音源由广播室统一控制选择；
6、整个系统的负载根据所在建筑构造或营业要求实行分区控制，区内可调节音量、开启或关闭。火灾时不仅本区能强制切入消防紧急信号，而且能进行上下邻层邻区报警，在紧急状态下能进行紧急寻呼，用于疏散人群的指挥工作。
1.4.2 背景音乐广播要求:
Ø 定时或手动广播，系统能按预先设定程序，自动电源控制，自动播放节目；
Ø 分区广播，能对不同区域扬声器进行单独的开关控制；
Ø 紧急报警，平时播放背景音乐节目，紧急情况下能强插分区进行报警；
Ø 遥控分区呼叫，可作业务呼叫和紧急情况下指挥人群疏散;
Ø 监听，能对各个分区楼层扬声器回路进行自动或手动监听;
第二章 系统设计
2.1 系统设计原则
2.1.1 稳定安全可靠性
系统要求稳定可靠，保证系统能长时间投入使用，尽量避免产品产生故障所带来的危害与损失，保证用户使用的安全性。
2.1.2 可管理性
具有自动化管理功能的系统设备，减少维护的人工成本。
2.1.3 良好的性价比
选用性价比高的系统设备，使用户的投资得到最大化的使用效率。
2.1.4 用户投资的保证
第一、要保证工程建设成本不超出用户的资金投入；第二、要保证工程的建设完满达到投资的效益。
2.2 系统构成

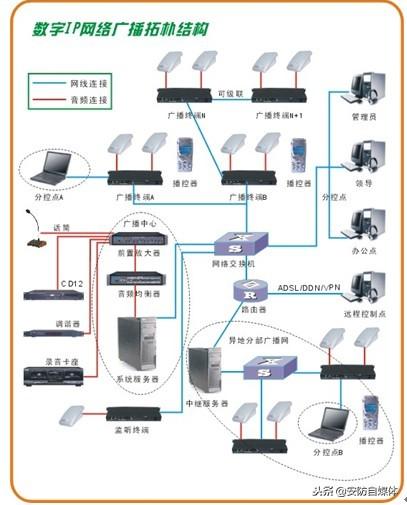

2.2.1 系统结构图
2.2.2 系统结构说明：
本广播系统均由网络音频主机、音源、呼叫站、音频分配控制处理设备、紧急报警设备、监听、电源管理设备、网络终端设备组成。
2.3 系统功能设计
2.3.1 网络音频主机
机房由一台网络音频主机、网络监听终端、网络寻呼麦克风、邻层报警矩阵组成；前端各相应区域安装一台网络音频终端、功放及相应的音箱，网络终端连接到局域网，减少了布线上的麻烦。网络音频主机，相当一个微型电脑控制器。具有网络音源输入，任意分区，任意调节点功能；触摸式显示屏，支持多套节目同时播放，可以连接3路外置，并且可以对每套节目实现独立控制；可以实现分区广播，全区广播，报警等；定时节目控制，具有先进的网络数字化传输，保证了音源的高保真和平衡传输。本系统可与局域网连接，设置主机的IP地址，并设置不同分区不同的地址码，系统便可识别不同的分区，实现数据的传输和控制。
另外在设置了一台网络寻呼麦克风，它能安装在任何地方只要接入局域网的网络交换机内就能对任意区域进行寻呼。它具有4个分区/终端寻呼选择按键和2个翻页选择键，能够对最多42个分区或者640个终端进行远程寻呼，终端数量和分区数量可以通过网络主机下载。网络上的每个网络寻呼麦克风的分区信息和终端信息可以不一样，每个网络寻呼麦克风的信息可以通过网络主机设置后下载。
网络音频服务器和整个系统连接的时候利用分控软件来实现整个广播系统在分点的控制，实现双向的传输和双向的对讲，可以实现网络音频服务器的部分功能
自动定时和手动音源播放
系统音源包括：
网络音频主机中的MP3节目，数字调谐器、DVD播放器
数字调谐器为接收电台广播的设备，可接收100个电台，特有的频道浏览播放功能，60个电台频率储存、终身记忆，永不丢失；DVD播放器可用于临时CD/VCD/DVD/MP3节目广播。
2.3.2 紧急报警，广播控制信号自动联动
网络报警矩阵接收到相应区域的消防控制信号（干接点）时，自动发送报警信息到服务器，服务器执行相应报警播放任务（支持邻层/全区报警）。
2.3.3 监听
为了在总控室能监听所有广播区域的广播情况，我们在控制室内设计了网络监听终端,可以监听到不同广播分区正在播放的背景音频信号，寻呼音频信号和报警的音频信号，监听的通道可以自由的进行选择，监听的音量可以自由的进行调节，通道的选择可以进行手动的设置也可以进行自动的循环监听，方便使用人员对本广播系统的使用、管理。
2.3.4 自动电源控制
为了使系统更易管理，无人化值守功能；避免开关设备设备对电网造成冲击，减小设备常开电源对电能损耗和设备寿命造成的影响，我们设计了本功能。
系统用了一台定时器，它有6路定时电源控制输出，能激活电源时序器定时,打开和关闭后排电源。当整个系统设备断电后，有报警信号输入时，就可以自动激活和十路电源时序器为整个广播设备供电。主要是对系统的智能开关机，报警的时候实现自动电源的开启。
2.4 广播系统线材选择
(1) 网络音频服务器与网络音频终端通过超五类八芯网线连接到局域网交换机上；
(2) 室内扬声器与功放可用RVV2*1.5的线材连接；
第三章：系统维护及售后服务
系统维护和售后服务的质量代表着公司的经营态度和实力，也是对发展商承诺的保障的一种体现。
系统工程验收交付使用后，负责为期一年的免费技术指导和质量保修。在保修期内，安装调试人员随时为系统工程管理提供跟踪服务，协助业主作好系统维护工作，保证整个系统工程的正常运行。
