一位弱电工程师门禁系统故障处理的经过

B座负一层两边消防楼道的门禁据反映从去年夏天开始就已经失灵，门关上后即使外面刷卡和里面按钮开关都打不开，一直以来，保洁天天从楼上将垃圾运到负一层都得经过南边消防门，门禁打不开，她们只好一脚踹开，或者将不远处的门禁控制箱撬开断电。而保安为了安全又将门关上，并送上电。负责门禁管理的保安部门又不联系维保单位，长此以往，这处门禁早已失去作用。

前天一上班，保洁又将该处门禁问题反映到工程部，原来工程部没有懂弱电的师傅，遇此问题也是断电处理。我来到这里不久，因为我对门禁系统有所了解，我说我来处理。

我原来工作的单位门禁系统是德国XX，而这里的门禁系统是深圳XX，尽管万变不离其宗，门禁系统的工作原理都一样，但毕竟有所不同，我决定趁此机会，将该单位的门禁系统走向摸清。

来到现场，我和她们一样，先断电开门，不影响保洁工作。门禁控制箱里有一个拨动开关，当关闭时，两边的电磁门断电，门可手动打开，而两边的刷卡器供电正常，说明安装单位为电磁门专设开关，就是防止门禁失灵能应急处理。

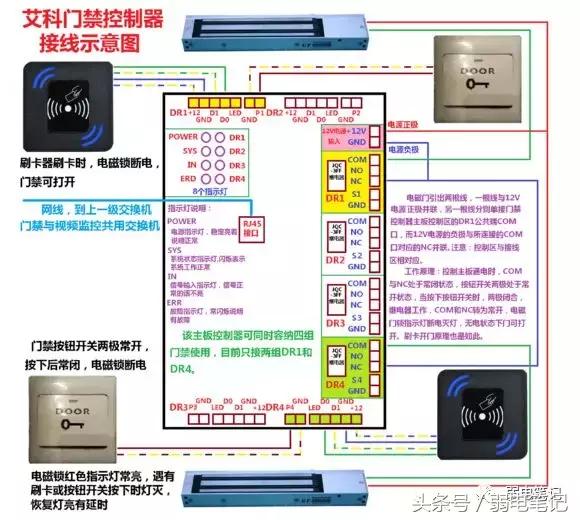

处理故障，首先得弄清各个线路走向与各个端子的接线。这里都是用网线连接，刷卡器四根线在刷卡器明盒里与绿、绿白、橙、橙白分别连接，而棕、棕白则穿墙到门里面与按钮开关的两极分别连接。电磁门的两根线虽然看不到，应该直接进入门禁控制箱。

看看门禁控制箱里的主板，各个接线位置都没有错，可是门禁为何失灵呢？

1、先从按钮开关入手，卸开按钮开关，万用表测量通断，两极常开，按下按钮开关，两极相通，电磁门没有断电，按钮开关正常。卸下两根线，将两极短接，到门禁控制器主板再测量，该两极相通，对应的继电器工作。

2、按理说，按钮开关两极短接，此时的继电器应该处于一直工作状态，万用表的两只表笔即使触及棕、棕白所接的两极时，继电器应该没有工作声音。我拔下这两极的RJ485插头，再测量，不通，就是说，按钮开关到门禁控制主板的这两根线至少有一根线断了。我旋开这两根线上在插头上的螺丝，果然，棕色线没有裸线，只是表皮上在插头里，即使插头螺丝紧固，也还是绝缘，根本无法联通，棕白线正常。

3、棕色线拨开表皮，测量两根线，蜂鸣声响了，两极相通。两根线重新上紧，插头插进主板上的R485插座，再看对应的电磁门锁指示灯无电，按钮开关两线分开，电磁锁指示灯亮了，两线再碰，电磁锁指示灯灭了，门可以打开，几秒种后，指示灯再亮，门禁复又锁上，好了，这边的按钮开关解决了。门外刷卡门禁故障依旧。

4、刷卡门禁灯是亮的，但是刷卡只有“嘀”的一声响，电磁锁指示灯还是亮的。门禁控制箱前，我顺着着这个读卡器4根线（其实是网线，有两根线没有用）找，门禁控制箱里的所有线都进入旁边的视频监控控制箱，发现有两根网线在这里都有接头，分别走向南北两边门禁，我分别捏了捏两根网线的接头处，因为南边门禁距离这里较近，听到了读卡器时断时续的“嘀嘀”声，故障原因可能就在这里，我拆开其中一根网线外层绝缘胶布，分别轻晃捏动每根线，发现橙和橙白线有可能虚接，拆开这两根线后，发现这两根线的两头用X式连接，虽然两边绕线很紧，但连接处有松动，我如果拆下重新连接，脆弱的网线铜芯线有可能断，我用尖嘴钳将接头处夹紧，绝缘胶布包紧，最后再将网线接头处整体包紧，再晃和捏网线，没有听到不远处的读卡器“滴滴”声了。来到门禁处，读卡器刷卡，电磁门指示灯不亮，能手动开门了，几秒种后，电磁门复又锁上，恢复正常了。另一根网线也是如此处理，再试试两边门禁，全部正常！
