超七类屏蔽网线,这些知识你都了解吗?

admin 网络布线 463 0

当今社会互联网发展迅速,随着带宽需求的提升,网络的保密性、安全性的要求就越来越迫切。随之而来,屏蔽类网线越来越多的在日常生活、生产等领域被广泛应用,那么今天我们重点来了解下超七类屏蔽网线。

超七类屏蔽网线,这些知识你都了解吗?-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

超七类屏蔽万兆网线为S-FTP双绞线,即每个线对都有铝箔屏蔽层,而在护套内又裹了一层铜丝网,利用铜、铝两种材料、丝网、金属箔两种结构组合形成了极强的抗电磁干扰效果,使线对之间的电磁干扰和线对间电磁干扰都得到了有效的抑制。

1、超七类屏蔽网线为何需要接地?

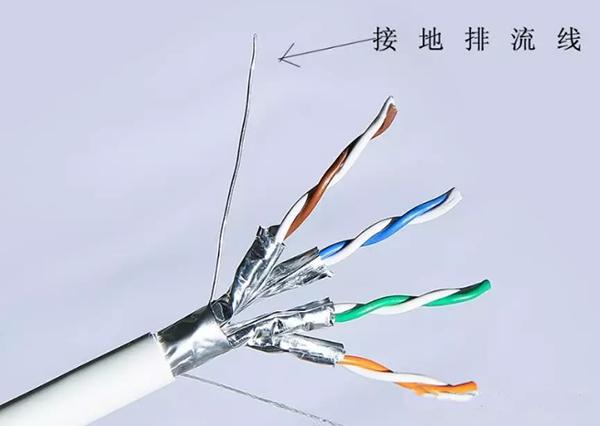

屏蔽网线与非屏蔽网线区别之处除开屏蔽层外,还有一个只有屏蔽类网线才有的接地排流线。接地排流线用于屏蔽网线接地,主要是防止长程传输产生的电子产生静电干扰,严重时会引起数据包错误。

根据安装规范要求,屏蔽线一般只允许一端接地,如果两端接地,当两台设备之间有电位差时,就会有电流流过,这样它又成了电磁辐射干扰源,但也有两端接地的情况。

超七类屏蔽网线,这些知识你都了解吗?-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

2、超七类屏蔽网线对水晶头有什么要求吗?

目前电信网络的最常用的接口有RJ-11和RJ-45,计算机网络的RJ-45是标准8位模块化接口的俗称。

在以往的五类、超五类、六类布线中,采用的都是RJ型接口,以RJ-45为主。在七类布线系统中,将允许“非-RJ型”的接口。

ARJ-45在RJ-45(最高传输为500MHZ,1,2,7,8这4个触点工作)基础上增加4个连接触点,ARJ-45接口为1,2,3,4,5,6,7,8这8个触点工作,最高传输为2000MHZ。

3、七类/超七类双屏蔽网线采用整体屏蔽的屏蔽网线需要注意什么?

屏蔽只在整个电缆均有屏蔽装置,并且正确接地的情况下才起作用。所以,要求整个系统全部是屏蔽器件,包括电缆、插座、水晶头和配线架等,同时建筑物需要有良好的地线系统。

标签: 七类网线
