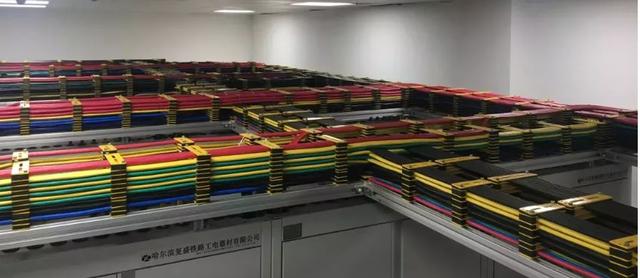

前面我们曾发布过一些机房规范布线项目的效果图，好的布线效果确实让人看着舒服，有很多朋友提到如何才能将机房项目布线规范呢？本期我们一起来了解下。

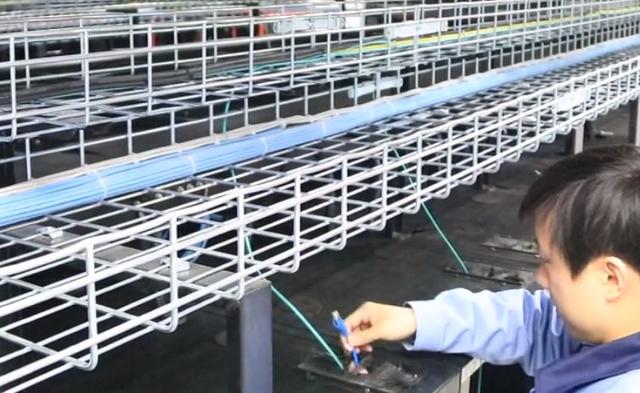

一、机房桥架的布线规范

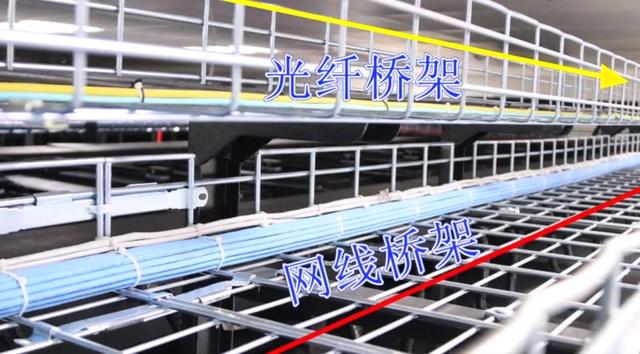

按线缆种类，桥架分为光纤桥架与网线桥架。

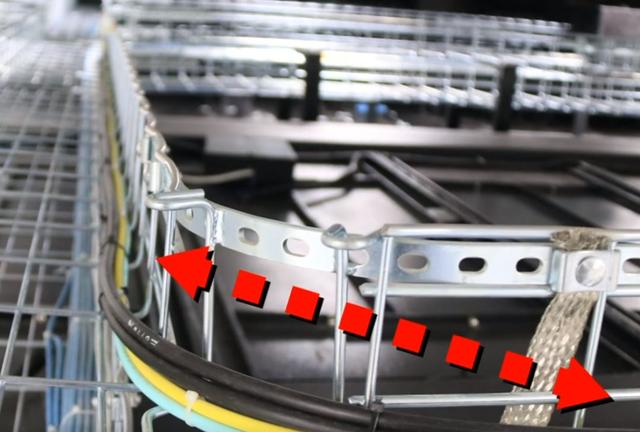

桥架上走线时，遇到转角怎么办呢？转角走线要有一定的弧度，且贴近内侧走线。

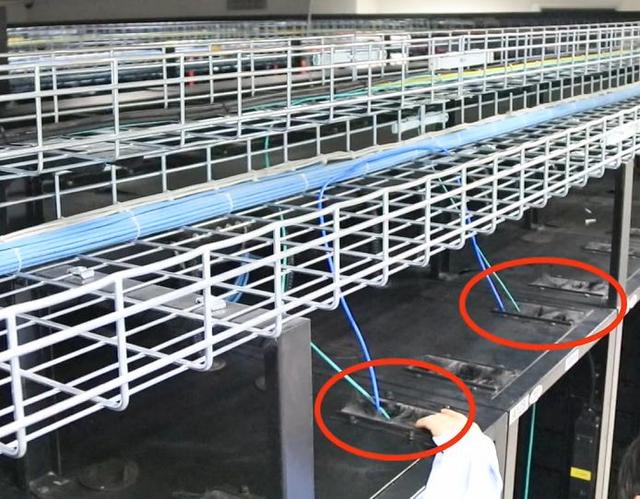

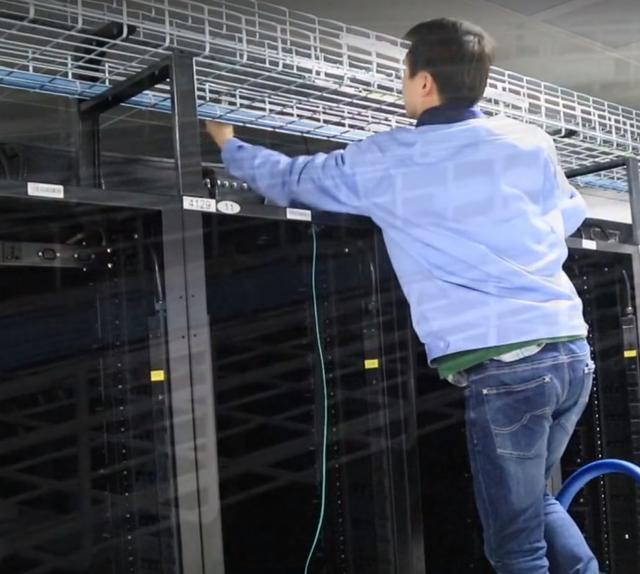

跨机柜走线时，需要穿过机柜上线孔或下线孔进行布放。

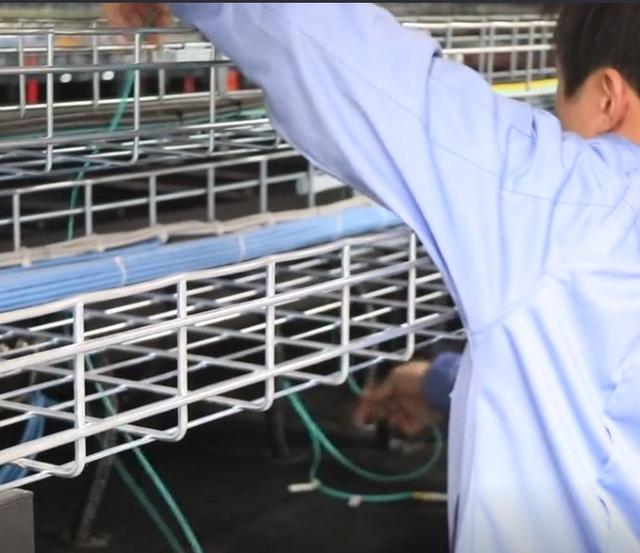

布放光纤时，需要先绕过网线桥架，再布入光纤桥架，优先选择桥架内靠近冷通道一侧使用。
光纤下线时也需要通过机柜下线孔进行布放，同时布放的线缆需要在机柜内预留合适的长度。

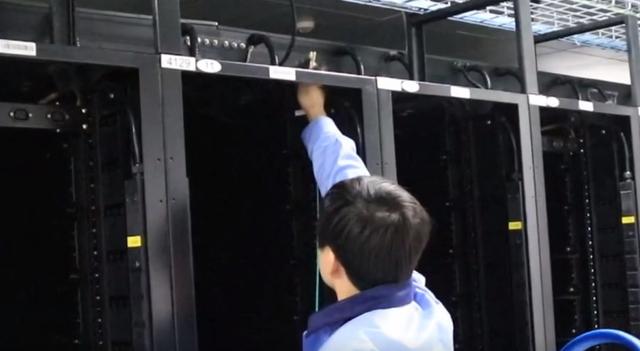

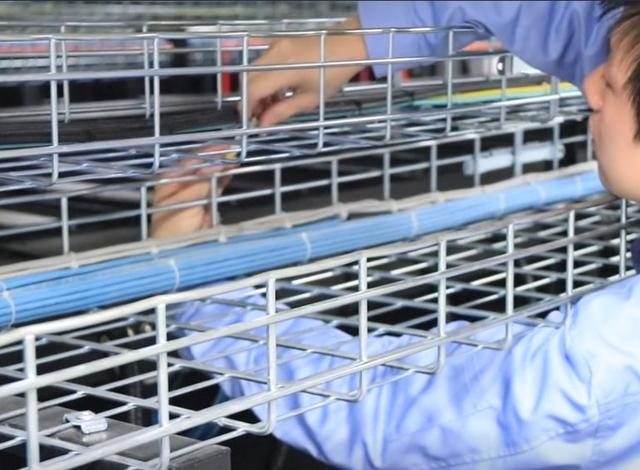

布放网线也需要穿过机柜的上线孔，优先选择桥架内靠近冷通道一侧使用。
当布放的线缆长度过长时，可将多余的线缆盘成圈，用扎带固定好放置机柜顶上。

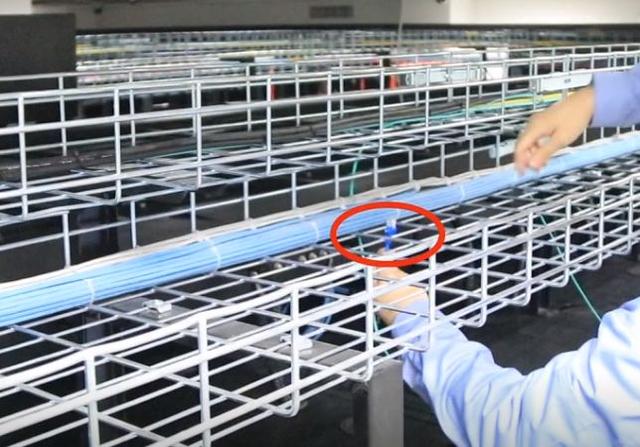

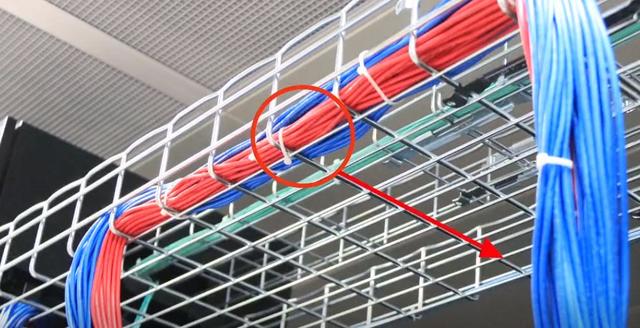

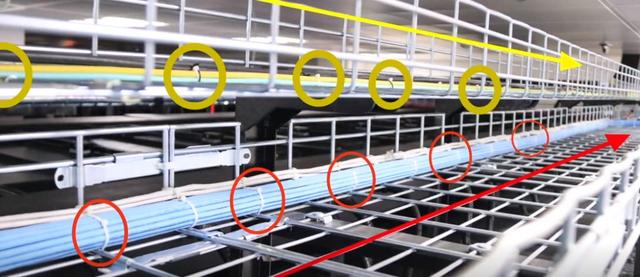

另外桥架上布线，每隔一段距离需要用扎带捆绑固定，走线美观且利于整理。
二、机柜理线架及线槽的使用

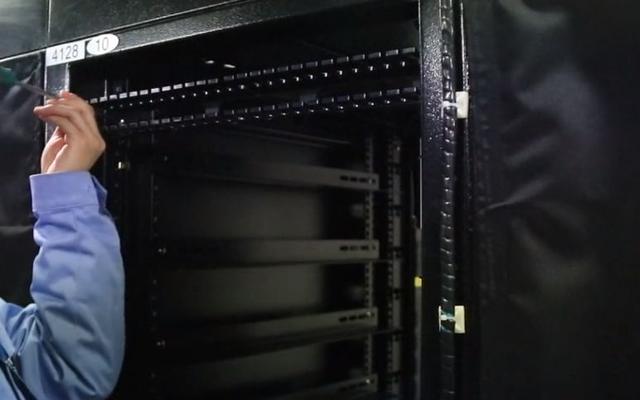

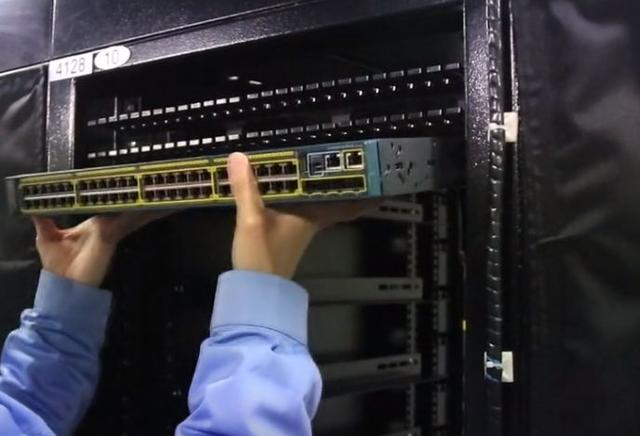

上架交换机或网络设备时，需要在交换机上方安装理线架，便于布线整理

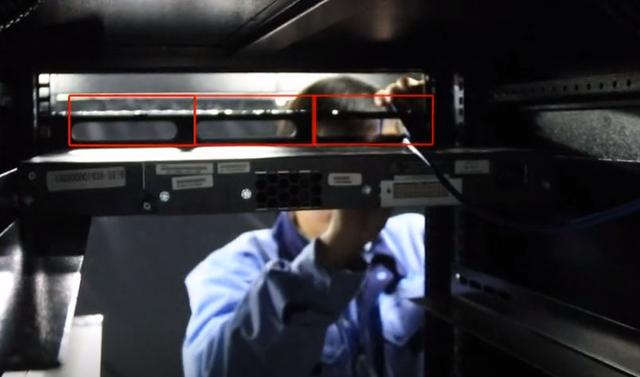

走线需从机柜背后穿过理线架的对应开孔进行均匀布放，保障理线架分布均匀

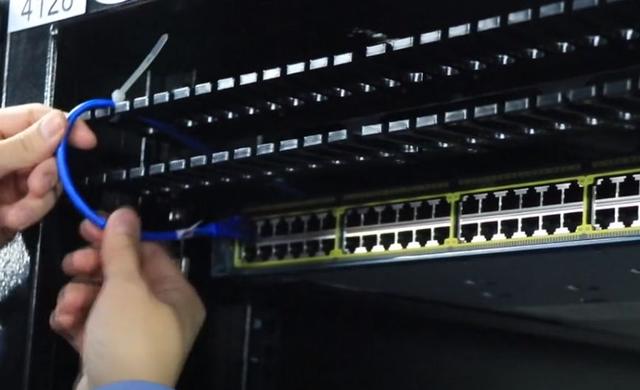

穿过理线架开孔的线缆需要弯曲一定的弧度，并用扎带把线缆与理线架上侧进行固定，再接入对应的交换机端口。

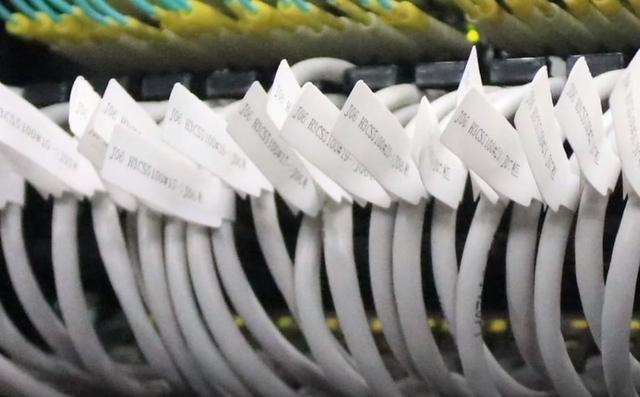

线缆标签需要粘贴在线缆弯曲处保持相关的高度，且朝向整洁。

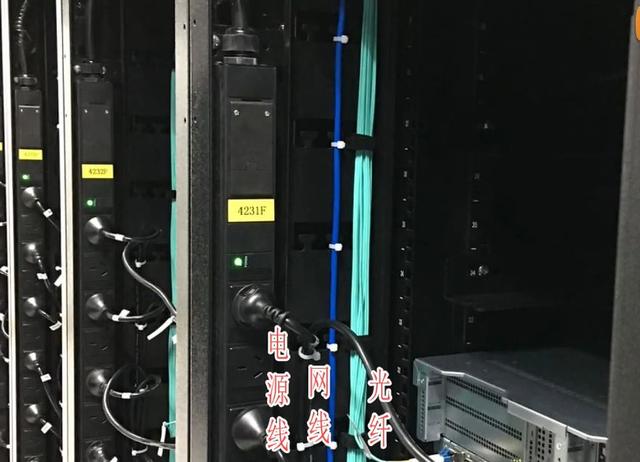

机柜背面扎线时，需要按照从内到外，光纤、网线、电源线的顺序进行整齐捆绑，且线缆保持横平竖直。
三、什么是不规范的布线
已看了规范的布线，我们来看看不规范的布线方式有哪些。

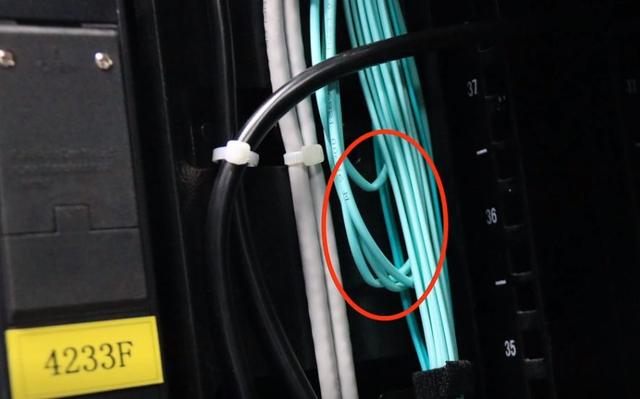

当捆绑光纤时，由于光纤的特性弯曲的弧曲不宜过小，否则易造成光纤损坏或损耗严重。
走线时，不宜将网线弯曲过大或者折叠，否则会影响线缆数据传输。
桥架走线时，优先需要从桥架靠近冷通道侧进行布放，先从外则进行布放不利于之外的布线。

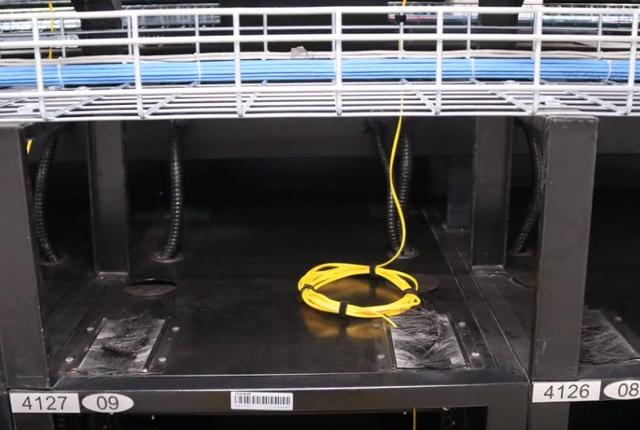

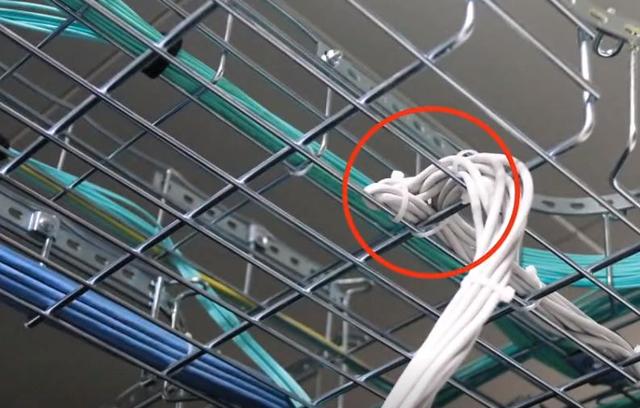

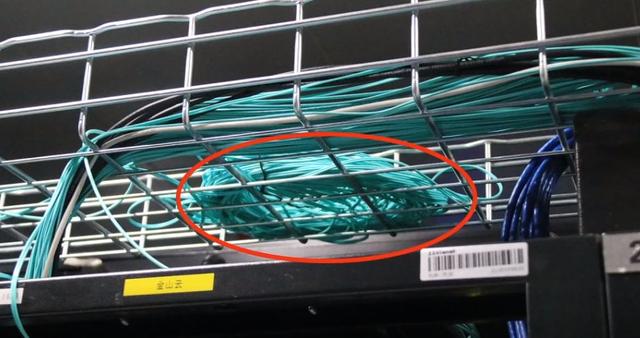

桥加布线时，不宜将盘圈的线缆放置架桥上，否则影响桥架的使用空间。

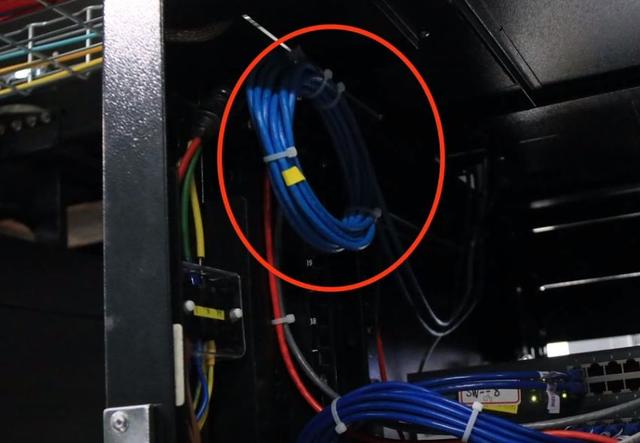

另外机柜内不得出现线缆盘圈。

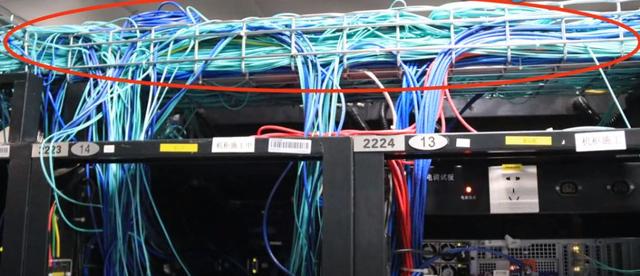

桥架上不得出现线缆堆积，桥架空间不足时，应及时扩容桥架。

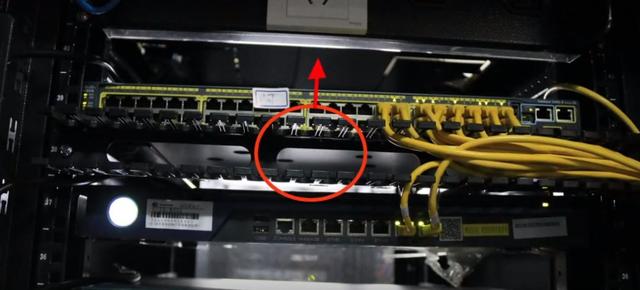

理线架应安装在交换机等网络设备的上方。

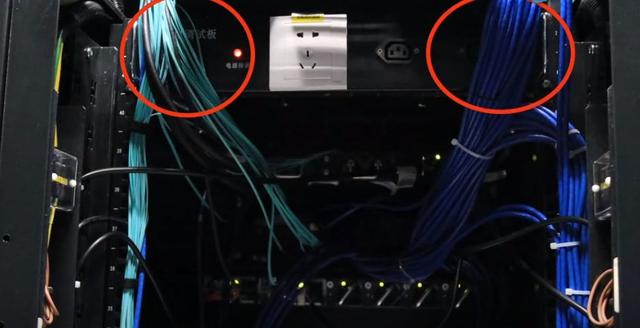

机柜内布线，线缆不得遮挡调度面板，影响后期调试面板的维护与使用。
