校园网络中心机房工程,集建筑、室内装修、配电、空调、安全防范、防雷接地、计算机网络等多个专业于一体的系统工程。
网络中心机房,"扮演"着信息系统的中枢。
它承载着网站、教务系统、选课系统、OA系统、数据库系统等的正常运行。网络中心机房在学校的整个网络系统中起着"大脑"和"心脏'的作用。
本期【河姆渡智能建筑】方案馆
为各位分享一份《智慧校园2.0网络中心机房建设方案》
☟若有需要,本方案可直接下载智慧校园2.0机房建设解决方案_智能化建筑方案_河姆渡方案馆
因篇幅有限,以下为局部展示☟

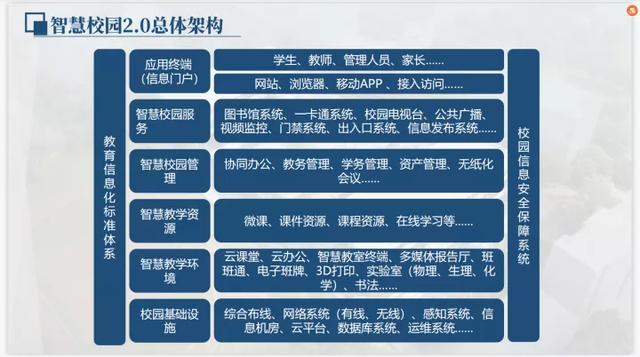

智慧校园2.0架构
智慧校园机房建设内容
机房土建工程
机房选址及要求
电力可靠,通信畅通,交通便捷;水源充足,自然环境清洁,远离易燃、易爆场所;远离水灾、地震等隐患区域; 远离强震源和强噪声源;
机房面积(A)=设备机架占地面积(S取2.0~4.0(m²/台))*设备机架总数量(N)·人员可按4m/人~5m/人计算;
机房环境装修工程
包括天花、地面、墙壁的保温、防尘、防潮及防水处理 (选用阻燃材料),地面铺设防静电地板;门窗、墙壁、地(楼)面的构造和施工缝隙,均应采取密闭措施机房给排水工程;
数据中心不应有与主机房内设备无关的给排水管道穿过主机房,相关给排水管道不应布置在电子信息设备的上方。进入主机房的给水管应加装阀门。
机房电气工程
动力配电系统
机房应由专用配电变压器或专用回路供电;数据中心低压配电系统的接地形式宜采用TN系统。采用交流电源的电子信息设备,其配电系统应采用TN-S系统。
不间断电源系统
电子信息设备应由不间断电源系统供电。应有自动和手动旁路装置。确定基本容量时应留有余量;机房内的动力电与UPS电应由不同回路供电。
电源防雷系统
防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备,在电源配电柜电源进线处安装浪涌防雷器。若有金属线缆式的外接网络进线入机房,可采用信息防雷器来连接,并接地。
机房接地系统
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。

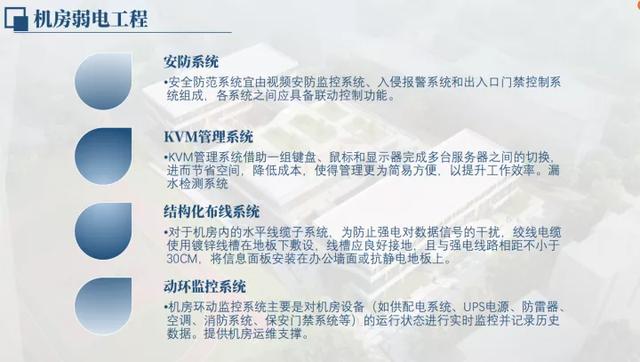

机房弱电工程
专用空调系统
机房空调系统是保证良好机房环境的最重要设备,宜采用恒温恒湿精密空调系统机房空调解决舒适空调不能解决的问题。
机房新排风系统
主要有两个作用∶其一给机房提供足够的新鲜空气其二维持机房对外的正压差,避免灰尘进入

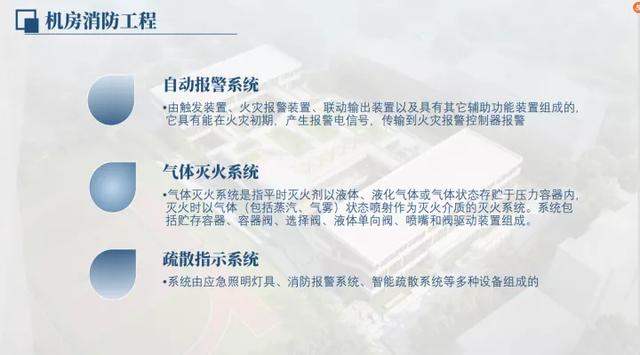

机房消防工程
自动报警系统
由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的它具有能在火灾初期,产生报警电信号,传输到火灾报警控制器报警。
气体灭火系统
气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内,灭火时以气体 (包括蒸汽、气雾)状态喷射作为灭火介质的灭火系统。系统包括贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置组成。
疏散指示系统
系统由应急照明灯具、消防报警系统、智能疏散系统等多种设备组成的。

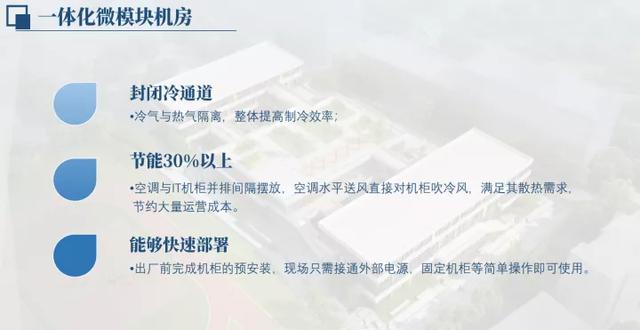

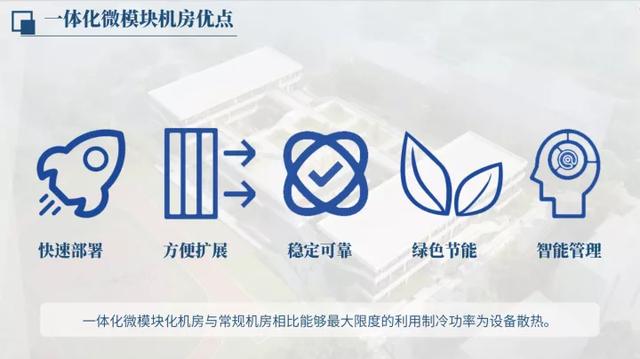

一体化微模块机房

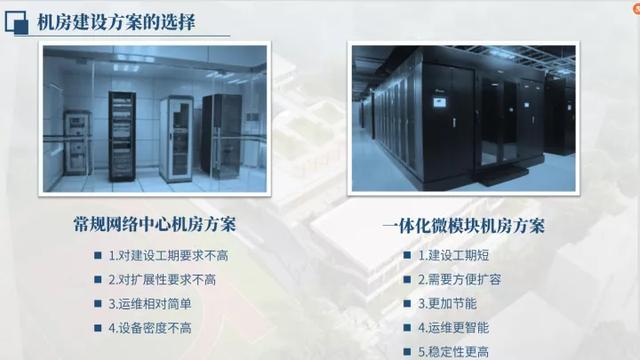

机房建设方案的选择
