前言:

商业综合体的弱电机房如何设计呢?和普通的机房有何区别?主要设计哪几部分呢?

正文:

一、系统概述

本次招标的机房,为大楼网络通信机房和消控中心机房。一层消防控制室机房(安防控制中心、智能控制网网络机房、消防监控中心、楼宇监控中心,公共广播控制中心),建设面积150平方米,另外,在消防控制室隔出一间约32平方米的设备房,用于放置智能控制网网络设备、UPS电源设备等;地下一层电信机房,从中隔出一间网络机房,作为物业管理网、无线AP网和POS收银网网络机房,建设面积约46平方米,机房工程涉及到机房装修、电气技术、空气及温度调节、电子工艺、通信技术、弱电工程系统等。具体机房设计施工需要解决温湿度控制、洁静度、静电保护、防雷击、防电磁干扰、动力配电、UPS、空调等。

弱电工程机房建设技术部分,可作投标文件,看看设计了哪几部分?-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

工程内容主要有以下几个部分:

机房结构与装修

供配电系统

机房空调系统

UPS系统

首层消防控制机房,面积约为150m2,主要作为综合布线系统、监控系统等的主机房,机房工程包括机房装修、照明、配电、配线、接地防雷等工程内容。

地下一层从电信机房隔中一间网络机房,面积约为46m2。

各弱电配线间根据综合布线和弱电设备设置情况共用1个弱电井,按系统需要分设多个配线间。

机房工程空调新风排风排烟和消防报警气体灭火由其他专业负责。

按照《数据中心设计规范》,建设机房基础设施,包括室内装饰、配电系统(含配电柜、不间断UPS电源)、防雷接地系统、空调系统、配线系统的配线等。

二、系统需求

2.1 机房装饰工程要求

机房装修要体现机房区域的特点,从内部看,要重点体现高科技的工作环境、严谨的科学气氛、简洁大方的装修线条、庄重典雅的装修色彩、以及以人为本的环保装修理念。机房装修要严格按照国家相应的标准规范执行。

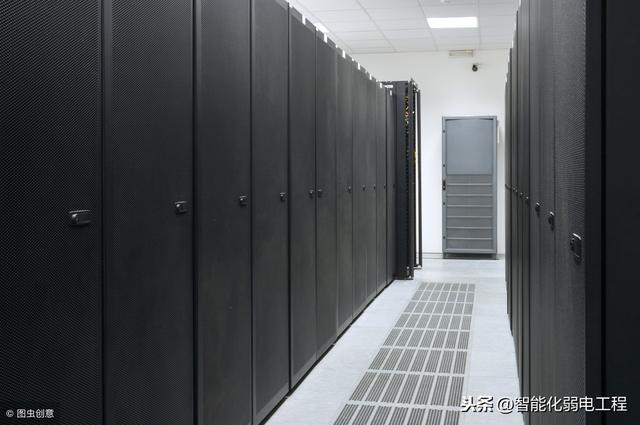

弱电工程机房建设技术部分,可作投标文件,看看设计了哪几部分?-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

顶面

机房吊顶需要满足节能、防火、防尘、防水、防静电、防鼠虫害。

网络通信机房采用铝镁合金600*600mm微孔板吊顶,消防监控室采用硅酸钙600*600mm方板天棚吊顶,用吊顶装饰遮住各种管线,探头等。灯具和各种探头的安装与吊顶应有机结合,并使机房装饰达到和谐统一的效果。

网络通信机房吊顶区域内做防尘防静电处理,金属连接件、铆固件除锈后,应涂两遍防锈漆。

地面

抗静电活动地板应符合现行国家标准《计算机机房用活动地板技术条件》的要求。规格600×600×35mm,集中荷载大于等于5000N/m2,分散荷载大于等于17500N/m2,抗静电绝缘值1×107Ω~1×109Ω。地板下均做防尘处理,地面应平整、耐磨,并应选用不起尘、不易积灰、易于清洁的材料。

静电地板高度不小于300mm;消防控制室采用大楼整体空调系统,静电地板高度不小于20mm,静电地板下布置走线线槽、管路、桥架和插座。

所有进出机房的孔洞、管道必须进行防鼠害处理(包括线井)。

墙面

网络通信机房和IT经理室的隔墙窗户采用铯钾玻璃,并采用不锈钢包边。

采用木质甲级防火门。

2.2机房照明

机房照明设备选用高效嵌入式铝合金格栅、不锈钢反射弧罩灯盘,采用三基色荧光灯管。网络通信机房区域设计照度不低于500Lux,消防控制室区域照度不低于300Lux。机房内无眩光,眩光限制等级为Ⅱ级;UPS室等其它区域可以有轻微眩光,眩光限制等级为Ⅲ级。

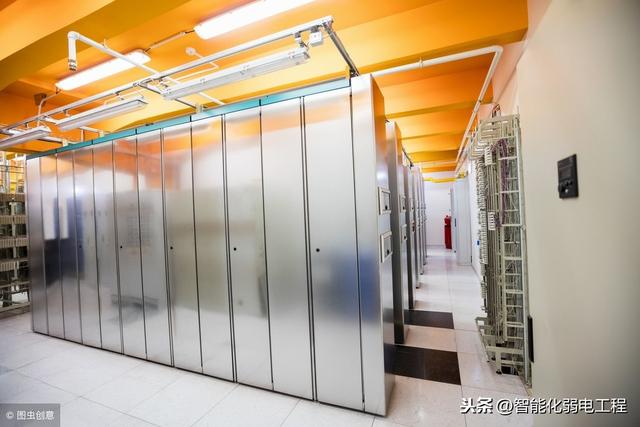

弱电工程机房建设技术部分,可作投标文件,看看设计了哪几部分?-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

2.3机房防火

1)机房内应安装火灾自动报警系统和气体自动灭火装置。具体消防设计由大楼统一考虑。

2)机房内的装饰材料必须选择非燃烧或难燃烧材料。

3)机房内设置防排烟口,由气体消防系统联动排烟,机房内新风口由机房装修考虑。

2.4机房配电

1)采用市电电源与备用发电机两路电源供电,在UPS配电间进行切换。

2)A.设计要求概述

根据招标平面图。

投标人根据运行负荷的重要性程度确定供电电源等级,并对配电部分进行设计。机房电气系统包括机房区的动力、照明、监控、通讯、维护等用电系统,按负荷性质分为计算机设备负荷和辅助设备负荷,计算机设备和动力设备应分开供电。供配电系统的组成包括配电柜、动力线缆、线槽及插座、接地防雷、照明箱及灯具、应急灯、静电防护、漏电保护和接地系统、照明线管。应独立设置计算机设备专用配电柜和其他设备配电柜。

B.系统设计

投标人按国家防雷、接地规范设计机房内接地体,并且对防雷、静电接地方案做出全面、严格及细致地设计方案。

负荷等级:机房内IT设备为一级负荷,应急照明、消防设备等为二级负荷,由重要负荷母线供电。空调为三级负荷,由市电供应电源。

疏散通道按规范要求设置采用自带蓄电池的指示灯,由重要负荷母线供电,市电供应电源。

配电柜:市电输出配电柜、UPS输出配电柜全部采用世界名牌电气元器件,可靠性得到公认的产品。

检修插座:机房内应考虑维修、清洁用电源插座,电源从市电引来。

网络通信机房计算机等信息设备,消控中心机房内的主要设备的供电方式为一级供电方式,需建立不间断供电系统。所有的UPS进线回路应采用专线,不得与其他负荷共用同一根电缆和同一个开关。

对机房内的设备供电选用A级标准:

机房采用上走线的方式,确保地板下无如何电源导线的连接点。

电压波动范围:±5%

频率波动范围:≤±0.2Hz

波形失真率:3—5%

采用TN-S系统供电

电压380V/220V

进线为三相五线制

机房内所有的强电、弱电线缆应穿金属槽(管)敷设,强、弱电线缆不能共槽(管)敷设,桥架及线管均为热镀锌产品。

每个机柜均设置2路16A的UPS电源;

机柜内电源采用专用PDU电源模块的配电方式;

机柜电源配线采用低烟无卤的阻燃电缆,导线不小于4mm;

3)其他系统设备如安全防范系统、电视系统、BAS楼宇自控制系统使用uPS电源,采用集中供电方式,即在每层弱电设备控制信号集中汇接的弱电间设计电源转换箱,把UPS交流220V转换成DC12V后通过一条RVVP2X1.0电线输出到各用电点。BAS楼宇自控制系统DDC电源就近在本楼层配线间UPS配电箱端接。

4)机房用电设备、配电线路装设短路和过载两级保护,同时配电系统各级之间有选择性地配合,配电以放射式向用电设备供电。

5)机房配电系统所有线缆均采用阻燃聚氯乙烯绝缘导线及阻燃交联聚氯乙烯绝缘电力电缆,穿镀锌金属线槽或镀锌钢管敷设。

2.5机房接地、防雷

1)机房配电系统的工作地、安全保护地、防雷接地采用联合接地方式;直流逻辑地采用一组专用的接地极,同时在机房内布置直流工作地网,用40×4mm的截面铜排敷设在活动地板下,依据计算机设备布局,纵横组成网格状,配有专用接地端子,用编织软铜线以最短的长度与计算机等设备相连。

2)容易产生静电的活动地板采用导线布成泄漏网,并用干线引至动力配电柜中交流接地端子。

3)电源配电柜电源进线处安装浪涌保护器;信号线路从室外进入机房须加装浪涌保护器。

4)所有配线间弱电房需要设置LEB等电位端接体,此接地体与大楼接地引上线可靠焊接,所有机柜和弱电设备接地点与LEB连接,线径不小于6mm。

2.6机房配线要求

机房的电源进线应按照《建筑物防雷设计规范》及《建筑物电子信息系统防雷技术规范》采取过电压保护措施,专用配电箱电源应采用电缆进线。

机房内配电线路应采用阻燃铜芯导线或电缆在天花吊顶内/活动地板下穿金属管/线槽敷设,并应采取相应的屏蔽措施。计算机负载配电线路按国标并留有余量。

机房内的计算机、计算机辅助设备(打印机、数据终端等)及其他弱电系统设备的控制、信号线缆,应单独在天花吊顶内/活动地板下穿金属管/线槽敷设,并应采取相应的屏蔽措施。

不同电压等级的配电或信号电线/缆应分槽/管敷设。

强弱电线槽/管应隔开相应的距离。

计算机电源插座安装在架空活动地板,配线由UPS输出分配电柜经金属线槽从活动地板下引到机房各处,每两个计算机插座由同一个开关控制和供电。

2.7机房UPS供电装置

UPS配置:消防控制室设置一台三进三出60KVA UPS为消防控制室内设备【消防系统主机设备(10KVA)、智能控制网络设备、公共广播系统、设备监控系统、无线对讲系统、视频安防监控系统、电子巡查系统、停车场管理系统工作站及相关设备和智能化集成系统设备】提供不间断电源,网络机房设置一台三进三出30KVA UPS为网络机房内设备提供不间断电源,市电中断后UPS带满负载后备时间均为30分钟。

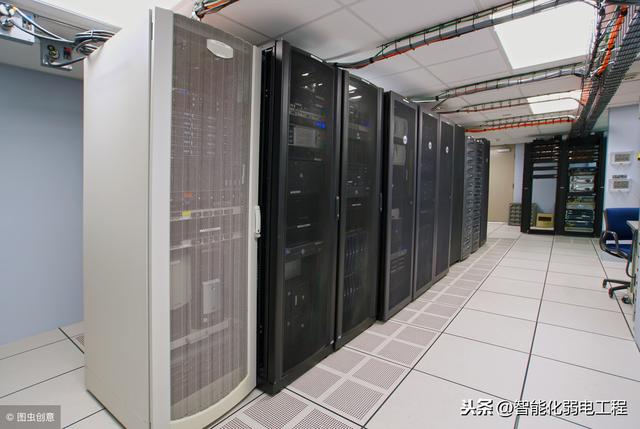

弱电工程机房建设技术部分,可作投标文件,看看设计了哪几部分?-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

本项目楼层UPS供电采用区域UPS供电系统,在负一层1#弱电井、2#弱电井、3#弱电井、5#弱电井、6#弱电井、7#弱电井、12#弱电井、13#弱电井、15#弱电井、21#弱电井、22#弱电井、24#弱电井、25#弱电井各配置一台5KVA UPS,共配置13台,市电中断后UPS带满负载后备时间均为30分钟,由负一层各弱电井UPS引出至各层相应弱电井UPS楼层配电箱。UPS输入电缆由强电专业提供。

2.10 对精密空调的要求

本机房为一级负荷供电单位,向机房提供双回路供电电源,分别由大楼配电房各引二路电源至本机房,其中一路供空调、照明等用电,另一路为UPS电源供电。

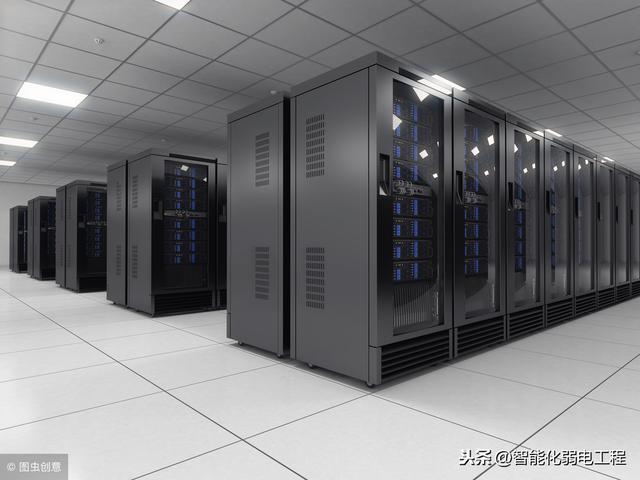

弱电工程机房建设技术部分,可作投标文件,看看设计了哪几部分?-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

根据机房面积大小及设备发热量配置。在消防控制室(不含消防控制室内的设备房)设置三台5P分体式空调,在消防控制室内设备房设置一台5P分体式空调,在网络机房设置10KW精密空调。
