门禁系统施工方案

1.1 门禁系统

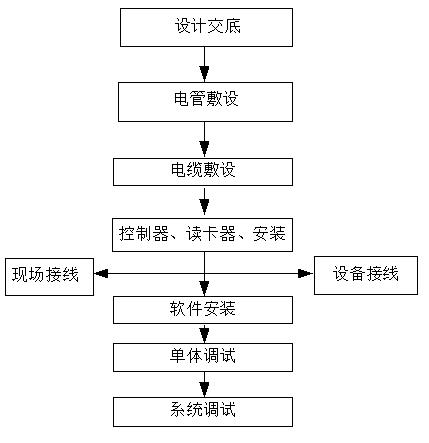

1.1.1 工艺流程

1.1.2 施工要点

1、线缆敷设

Ø 布线时尽量避开电力电缆；

Ø 布线时尽量避免架空线、架高线；

Ø 尽量采用整根网线，不要用短线拼凑，减少接线点；

Ø 网线的分线点在互连时要仔细认真，每个接点都要采用锡焊，尤其注意的是网线的屏蔽层必须要互连，而且要焊接可靠，互连的规则是尽量采用同色线相连。每个接点焊好后要用绝缘胶布包扎，尤其要注意不同的信号线不能短路；

Ø 网线的屏蔽层一般不要接大地，除非其它措施都不灵，网络无论如何调不通或网上的干扰太大系统不能稳定工作，这个时候才考虑屏蔽层接大地，但这样做系统被雷击的概率会大大增加，所以一般不能把屏蔽层接大地；

Ø 但要注意在极端情况下如果网线的屏蔽层接了大地，也只允许一个点接地，不能有两个点同时接地；

Ø 如果没有特别难度，门禁系统独立布一路电源线，这样无论在可靠性和便于管理上都有很重要的意义，电源线尽量不要与通讯线离的太近。

2、控制器安装

Ø 控制器放置在天花板上比较靠近门锁的位置，或者挂在房间内侧的墙上，做到通风良好；

Ø 控制器与感应器之间的距离最好不要超过5米，特殊情况下可加长到20米（必须采用屏蔽线）；

Ø 电源插座最好专用一个带开关的，必要时能够比较方便的关闭电源；

Ø 特别注意：网线、按钮连接线、感应头连接线在条件许可的情况下必须采用带屏蔽的双绞线（四芯），并且在接线时注意双绞线的配对，一般两根按钮线用一对绞线，尤其注意感应头的接线为：信号线与电源地采用一对绞线，电源正与另外一对绞线的任意一根或两根连接。

Ø 控制器上具有专用的防雷击、防强电冲击保护电路设计

Ø 采用可靠的防雷安全模块与接地系统连接，可抗击上万伏冲击雷电，220V市电直接接入6小时不损坏端口，一般的强电冲击可自动恢复

3、电锁的安装

Ø 电锁的安装：在相应的位置按照电锁的安装说明及图纸进行安装；

Ø 电锁控制线定义：玻璃门电锁一般都有5根以上的输出输入线，但一般都只是利用其中的两根电源输入线进行控制，其余辅助信号线是反映门锁开关状态的，用于监控，一般情况下可以不接，但要注意相互之间的绝缘。一般红线是电源正极输入，黑线是电源负极输入；

Ø 网线的屏蔽网一定与网卡的地线（网卡右边的细线为地线）相连接。
