数据中心成为“新基建”中的重要一项，其重大意义主要体现在“新”上。在数字经济时代，数据是一种经济社会发展所必需的生产要素，也是一种基础设施。物联网、车联网、工业互联网的推广应用带来数据指数级增长，海量的异构数据都将进入数据中心进行集中存储和处理，这对计算设施和数据中心都提出了更新更高的要求。
数据中心机房建设在智能化弱电系统中含金量最高，需要对接供配电，暖通，装修，消防等专业的同学。做好机房工程，不仅需要过硬的专业技能知识，更需要做好机房工程的整体项目管理工作。
本期方案馆为各位分享一份《数据中心机房建设方案》，可以作为投标技术方案模板！
数据中心机房建设方案免费下载：
数据中心机房建设方案_智能化建筑方案_河姆渡方案馆
可复制到浏览器下载：

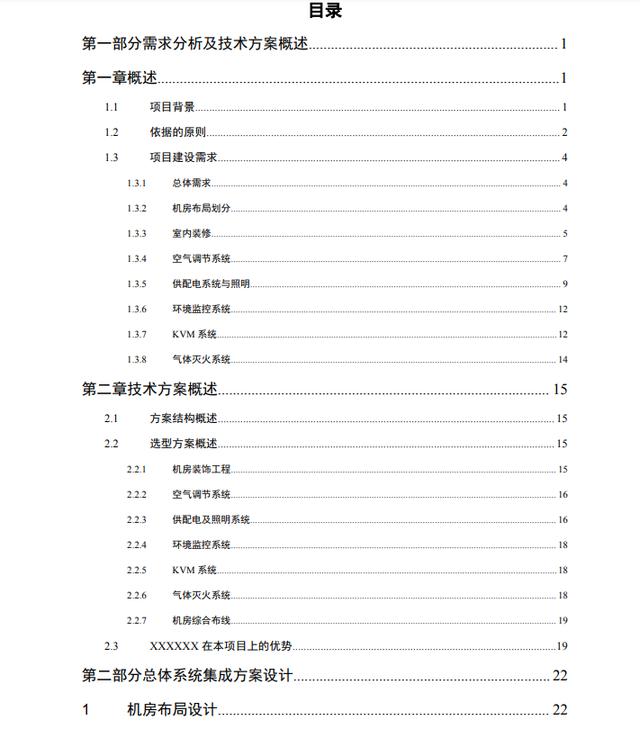

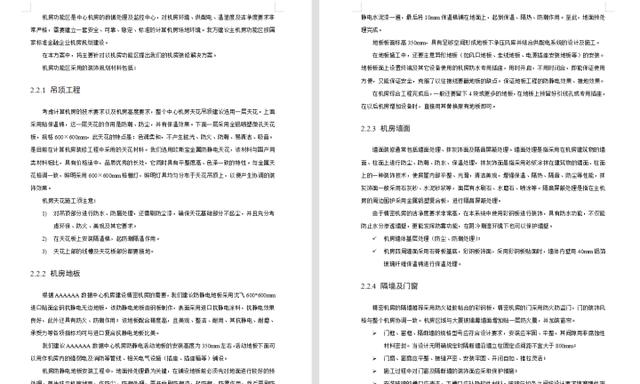

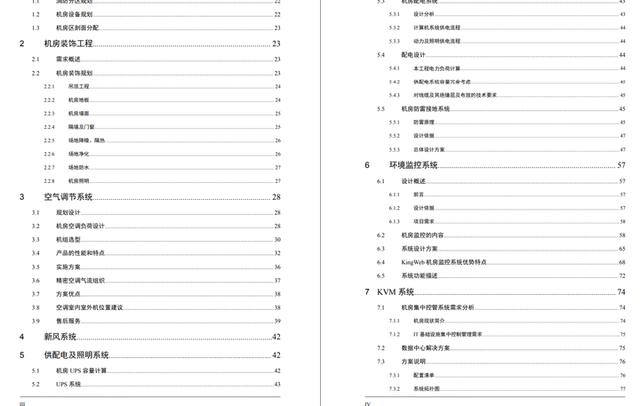

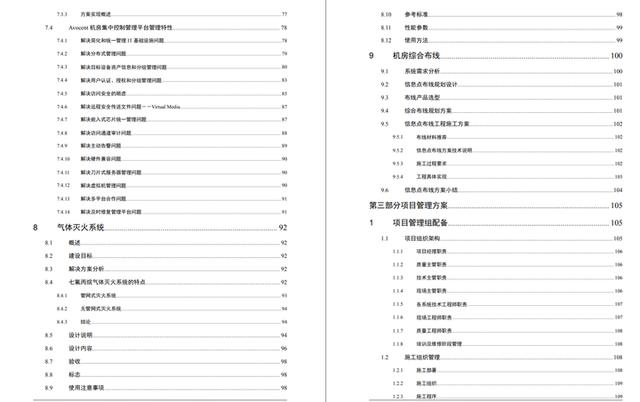

部分目录

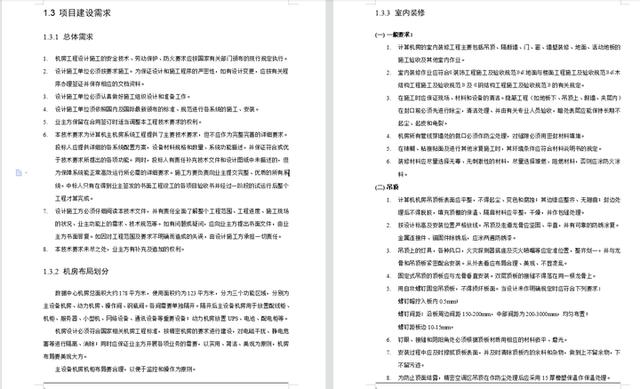

1.机房布局划分数据中心机房总面积大约178平方米，使用面积约为123平方米，分为三个功能区域，分别为主设备机房、动力机房、操作间、钢瓶间。隔间需要单独隔开。隔开后主设备机房用于放置配线柜、机柜、服务器、小型机、网络设备、通讯设备等重要设备；动力机房放置UPS、电池、配电柜等。
机房设计必须符合国家相关机房工程标准，按精密机房的要求进行建设，对电磁干扰、静电危害等进行隔离、消除；同时应保证业主方开展各项业务的需要，以实用、简洁、美观为原则，机房布局要美观大方。
主设备机房机柜布局要合理，以便于监控和操作为原则。

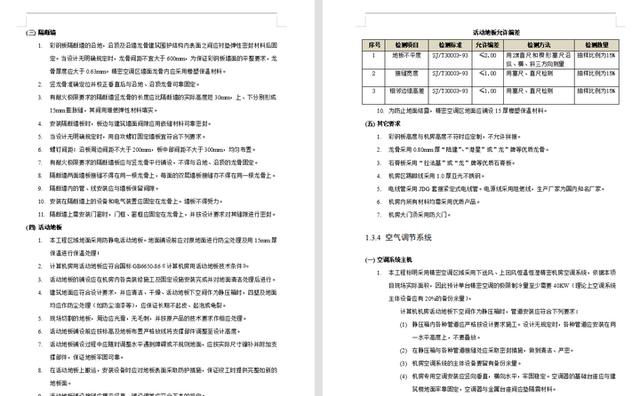

2.室内装修(一) 一般要求：
1. 计算机房的室内装修工程主要包括吊顶、隔断墙、门、窗、墙壁装修、地面、活动地板的施工验收及其他室内作业。
2. 室内装修作业应符合《装饰工程施工及验收规范》、《地面与楼面工程施工及验收规范》、《木结构工程施工及验收规范》及《钢结构工程施工及验收规范》的有关规定。
3. 在施工时应保证现场、材料和设备的清洁。隐蔽工程（如地板下、吊顶上、假墙、夹层内）在封口前必须先进行除尘，清洁处理、并由有关专业人员验收，暗处表层应能保持长期不起尘、起皮和龟裂。
4. 机房所有管线穿墙处的裁口必须作防尘处理，对缝隙必须用密封材料填堵。
5. 在裱糊、粘接贴面及进行其他涂复施工时，其环境条件应符合材料说明书的规定。
3.空气调节系统(一) 机房温度指标

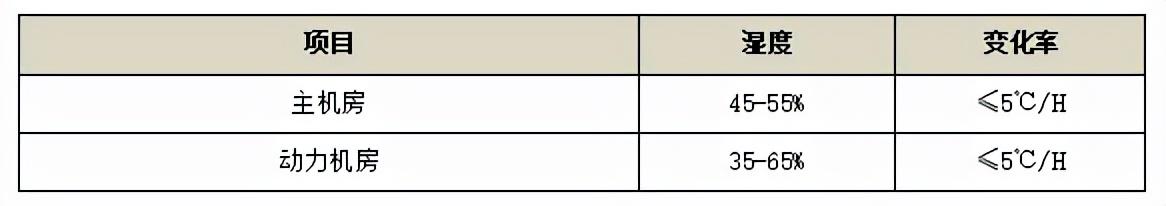

(二) 机房相对湿度指标
开机时的测试应在计算机设备正常运转1小时后进行。

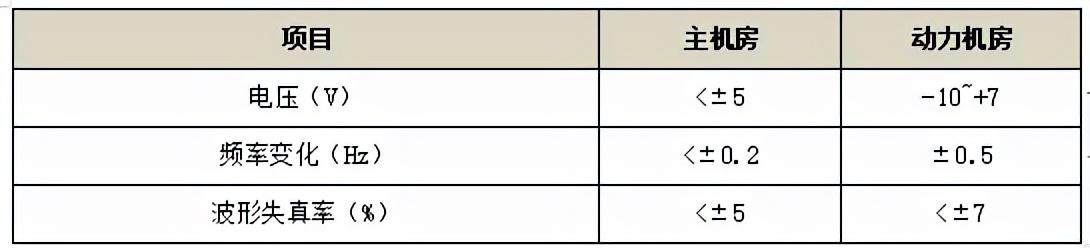

4.供配电系统与照明国家标准《计算站场地技术条件》对机房的供电要求见下表。
(一) 配线
1. 干线与电源盘，柜应采用压接端子连接。
2. 机房内的电源线、信号线和通讯线应分别铺设、排列整齐、捆扎固定、长度留有余量。
3. 电源相线、中性线，保护接地线，直流工作地线，各种信号线和通讯线的颜色应各不相同，并按设计要求编号。
4. 电缆电线连接应可靠，不得有扭绞，压扁和保护层断裂等现象。
5. 地板下管线应与地面保持一定高度。
6. 所有电气装置、导线通电运行2小时后的温升，不得超过允许值。
(二) 防雷接地
对机房内弱电设备的防雷接地设置要求如下：
1. 防雷接地，要求严格按照有关标准执行（如《建筑物防雷设计规范》GB 50057等，能够确切保证系统和人身安全、数据和设备安全。
2. 机房采用二级电源防雷标准。一级设置在UPS的出口端；二级设置在重要设备前端，并考虑等电位设计。信号防雷主要针对安防系统前端进行防雷。
3. 应设置供电电源浪涌保护器以及UPS后的配电箱浪涌保护器。
4. 各信息系统需要设置信号避雷器。
5. 弱电系统的接地系统要考虑完整。采用综合接地方式。接地系统的接地体与强电专业共用，接地电阻小于1欧姆。
6. 弱电机房和弱电井均要设置“接地端子箱”。
5.环境监控系统集中监控系统通过一个终端集中展示主机房系统、网络、机房环境及机房配套设备的运行参数、工作状态和报警信息，实时监控各应用和设备。值班人员可以只通过一个大屏幕集中监控主机、网络、机房环境及动力等设备，随时掌握变化情况，一旦发生故障，通过声音、图像显示、短信及时通知相关人员处理，为维护人员分析问题、定位问题和解决问题提供直接的帮助，使监控工作更加直观、方便。
(一) 环境监控系统功能
1. 监控中心可7x24实时查询机房内各监控设备的运行状态、运行参数及各种故障参数，并可提供各种实时动态曲线图，所有数据均可保存1年以上（根据用户要求可以增加）。
2. 所有界面均为友好的人机界面。
3. 系统对机房设备实行集中监测与控制。
4. 报警可分多级报警，可根据不同监控对象而划分不同的报警方式，如屏幕报警、声音报警、电话报警、短消息报警等。
5. 系统可根据不同的操作者划分操作权限。
6. 支持远程浏览器WEB操作、可远程查看状态、修改参数。
(二) 监控内容
1. UPS电源系统。包含实时参数、工作状态、报警信息。
2. 精密空调系统。监控空调的运行状态，可远程开关机。
3. 供配电系统。对机房配电柜总线、空调输入线路、UPS输入线路及主要市电开关状态进行检测。包含实时参数、开关工作状态等。
4. 漏水报警系统。对机房的精密空调及其进出水管进行检测。要求以电子地图方式实时显示并记录漏水线感应到的漏水状态和漏水位置，能够精确到1米以内。报警有图文显示、声音提示。
5. 闭路监视系统、门禁系统及红外防盗报警。对机房的主要通道进行综合管理。
6. 消防及新风机状态检测。实时监测消防、新风机状态，当消防报警时能与门禁等系统实施联动。
7. 温湿度检测。以电子地图方式实时显示并记录每个温湿度传感器所检测到的温湿度数值，显示变化曲线图。可设置报警上下限值。
6.气体灭火系统机房消防采用自动报警及灭火系统，气体灭火采用七氟丙烷灭火系统，采用全淹没方式灭火。
(一) 技术要求
设备应设有自动报警装置，同时设有备用电源启动装置，保障在停电的状态下依然能够正常使用灭火系统进行灭火。
投标设备应有国家检测报告，经XX市消防局指定的检测中心确认合格的产品。
机房吊顶的上、下及活动地板下，应设置温感探测器和烟感探测器。
7.技术方案结构概述针对本项目建设的需求，结合安全、稳定、高效、节约的设计原则，在满足招标书各项要求的前提下，AAAAAA数据中心机房工程建设解决方案共分为以下7部分：
1. 需求分析及技术方案概述 2. 机房设备系统技术方案 3. 机房工程系统技术方案 4. 施工组织及项目验收方案 5. 项目管理方案 6. 售后服务及客户培训方案 7. 附录

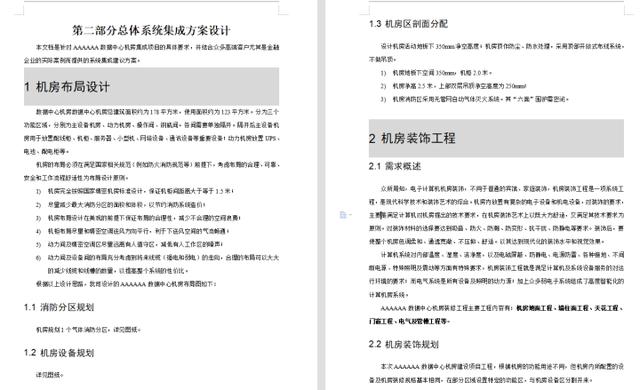

8.机房布局设计机房的布局必须在满足国家相关规范（例如防火消防规范等）前提下，考虑布局的合理、可靠、安全和工作流程舒适性为布局设计原则。
1) 机房完全按照国家精密机房标准设计，保证机柜间距离大于等于1.5米；
2) 尽量减少最大消防分区的面积和体积，以节约消防系统造价；
3) 机房布局设计在美观的前提下保证布局的合理性，减少不合理的空间浪费；
4) 机柜布局尽量和精密空调送风方向平行，利于下送风空间的气流畅通；
5) 动力间及精密空调区尽量远离有人值守区，减低有人工作区的噪声；
6) 动力间及设备间的布局充分考虑到将来线缆（强电和弱电）的走向，合理的布局可以大大的减少线缆和线槽的数量，以提高整个系统的性价比。

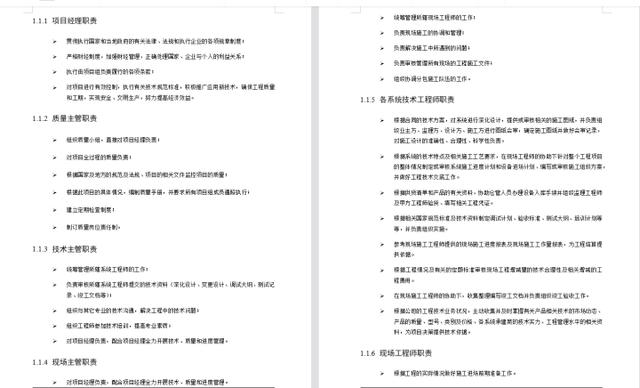

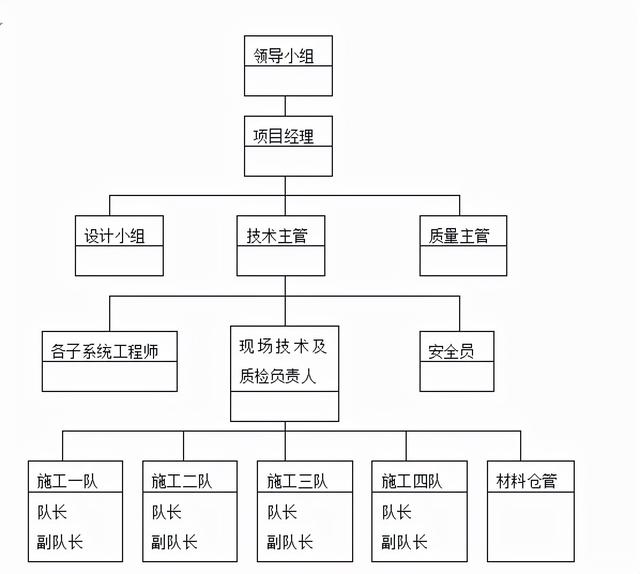

9.项目管理方案为使本项目顺利进行，我方将由分公司总经理及技术总监、系统集成中心经理共同组成决策管理层，其主要作用是组织检查项目执行情况，并及时处理在合同执行中遇到的各种重大事件与问题。采用项目经理负责制，项目经理对本项目负有全面管理的责任。

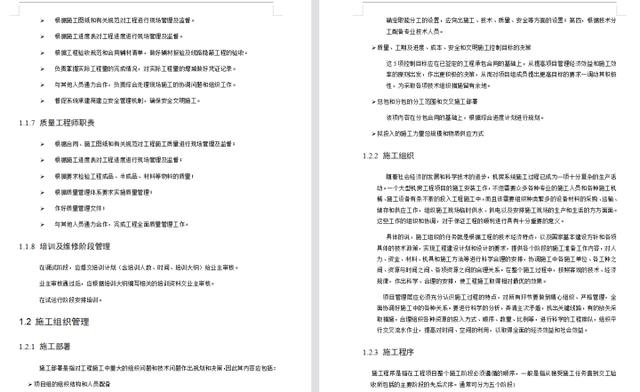

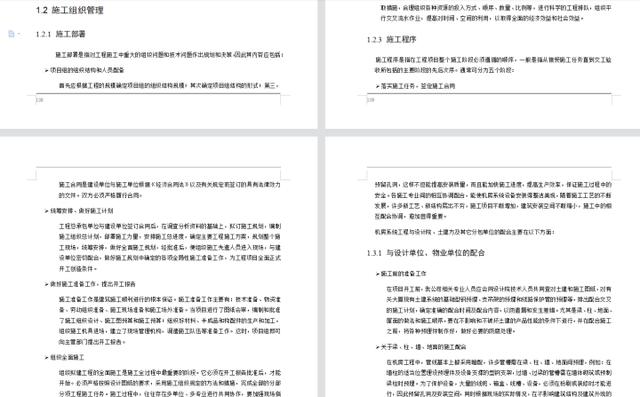

10.施工组织管理

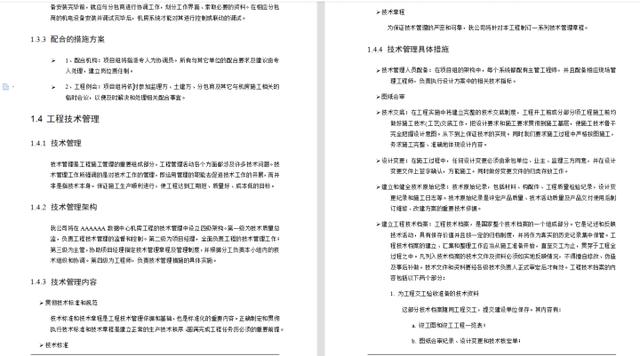

11.工程技术管理技术管理是工程施工管理的重要组成部分，工程管理活动各个方面都涉及许多技术问题。技术管理工作所强调的是对技术工作的管理，即运用管理的职能去促进技术工作的开展，而并非是指技术本身。保证施工生产顺利进行，使工程达到工期短、质量好、成本低的目标。

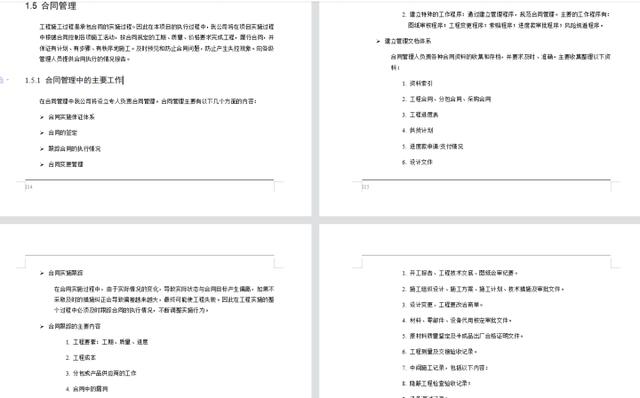

12.合同管理
