一、什么是防雷接地？
防雷接地分为两个概念，一是防雷，二是防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。
随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。 这些电子网络设备的普遍应用，使得防雷的问题显得越来越重要。由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。如果防护措施不力，随时随地可能遭受重大损失。值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
二、机房防雷的必要性
雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。为此采取的防范原则是“整体防御、综合治理、多重保护”。力争将其产生的危害降低到最低点。
三、机房防雷接地系统设计

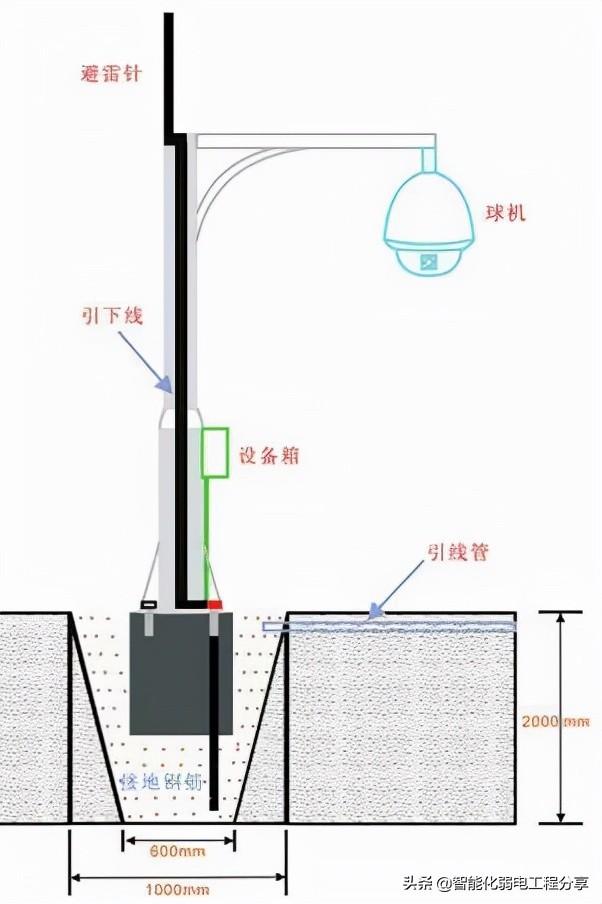

1、防雷设计
防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057—94《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。

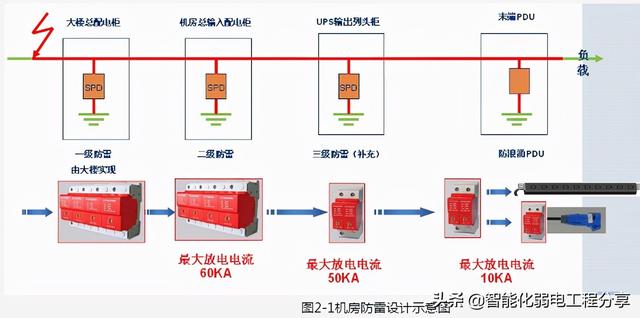

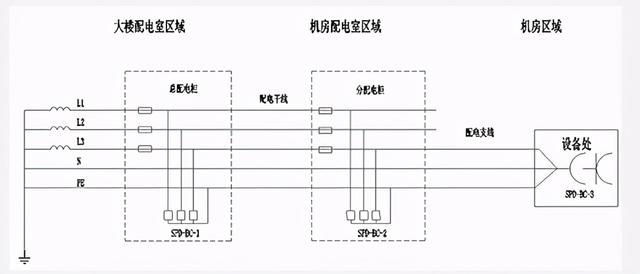

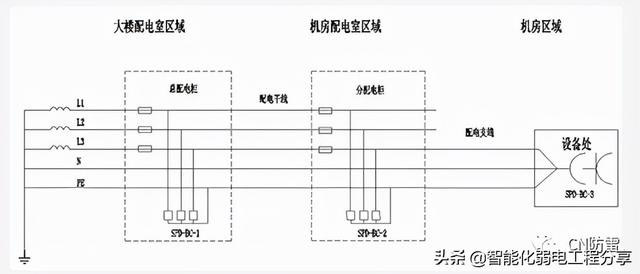

目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。
防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。
二三级复合防雷器的主要参数指标：单相通流量为：≥40KA（8/20μs），响应时间：≤25ns
2、接地系统设计
国家标准GB2887-2000《电子计算机场地通用规范》及GB50174-2008《计算机机房设计规范》中计算机机房应具有以下四种地：计算机系统的直流地、交流工作地、交流保护地和防雷保护地。
各接地系统电阻如下：
Ø 计算机系统设备直流地接地电阻不大于1Ω。
Ø 交流保护地的接地电阻应不大于4Ω；
Ø 防雷保护地的接地电阻应不大于10Ω；
Ø 交流工作地的接地电阻应不大于4Ω；

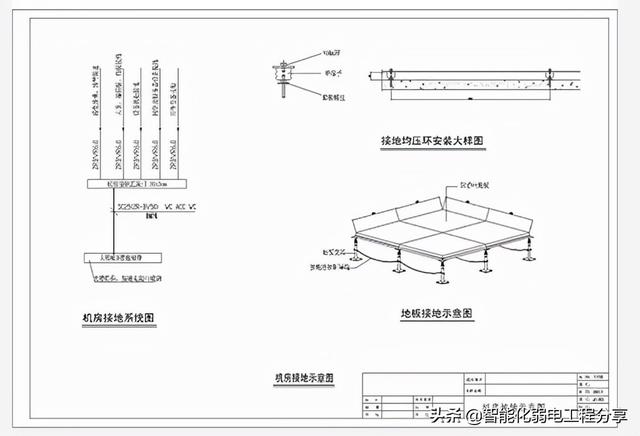

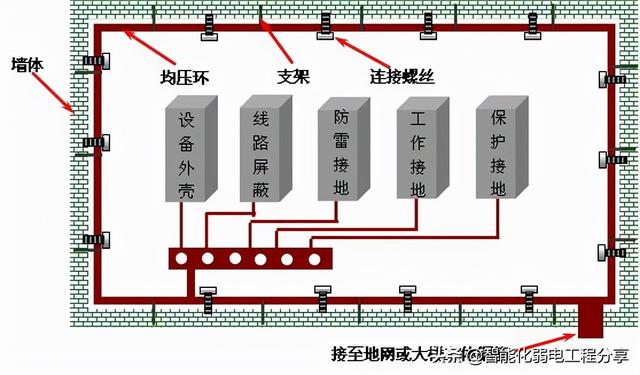

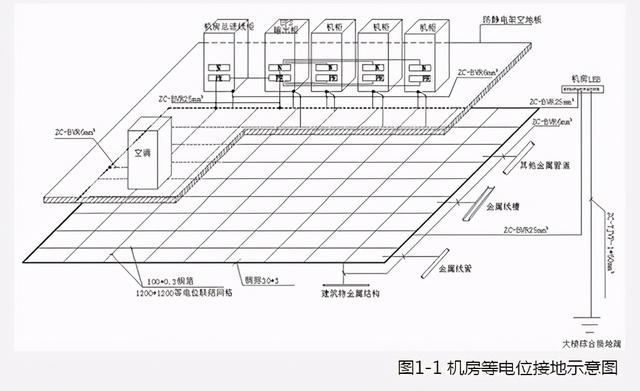

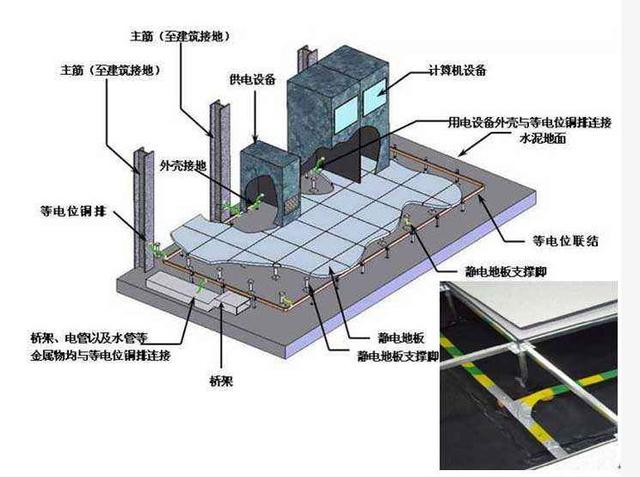

1）机房室内等电位连接

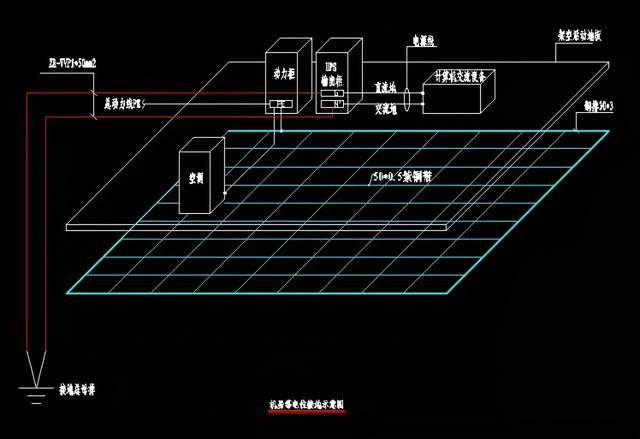

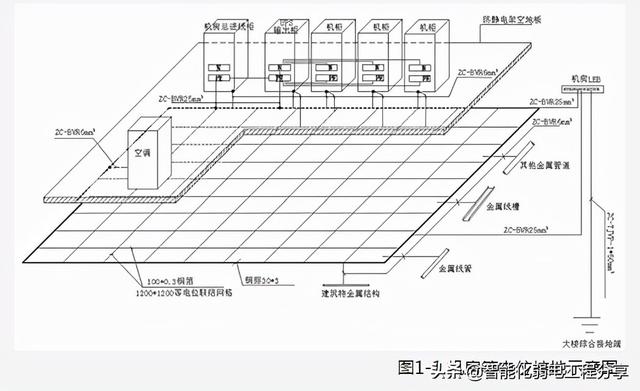

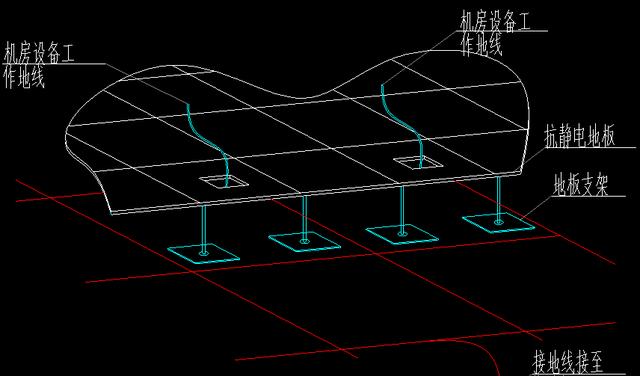

在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上用50*0.5铜铂带敷设在活动地板支架下，纵横组成1200*1200网格状，在机房一周敷设30*3（40*4）的铜带，铜带配有专用接地端子，用编织软铜线机房内所有金属材质的材料都做接地，接入大楼的保护地上。
工程中的所有接地线（包括设备、SPD、线槽等）、金属线槽搭接跨接线均应做到短、平、直，接地电阻要求小于或等于1欧姆。
2）机房屏蔽设计
整个机房屏蔽采用彩钢板进行六面体屏蔽，屏蔽板之前采用无缝焊接，墙身屏蔽体每边跟接地汇流排接地不少于2处。
3）机房接地装置设计

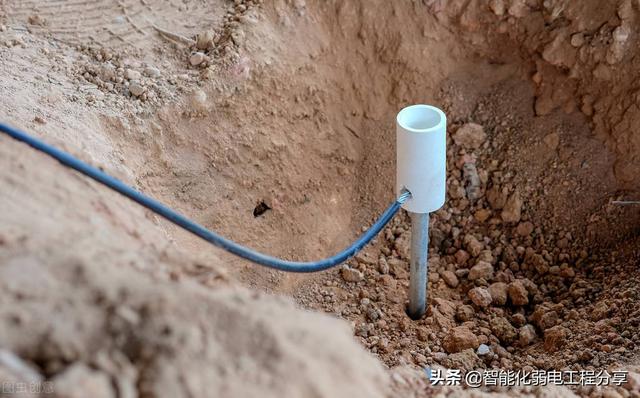

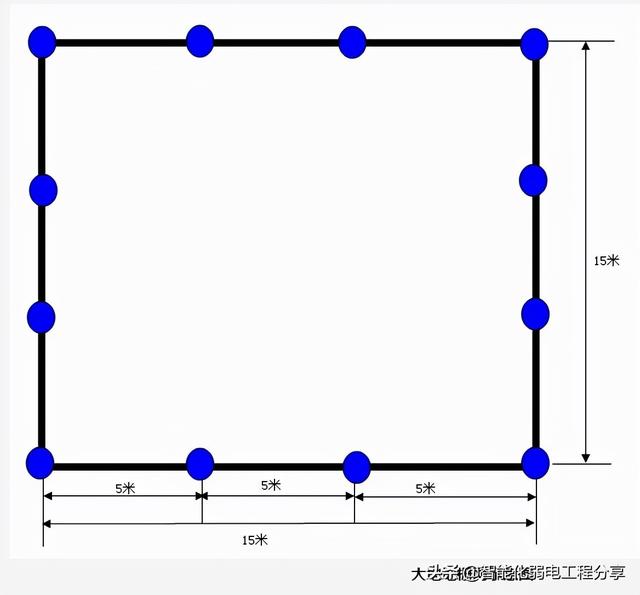

由于机房接地电阻要求较高，在该大楼附近另外增加人工接地装置，在地网槽内打入15根镀锌角钢，并用扁钢焊接起来，并采用降阻剂回填。机房静电接地采用50mm²多股铜芯线穿管引入。
接地装置的接地电阻要求小于或等于1欧姆。
四、机房地网制作方法

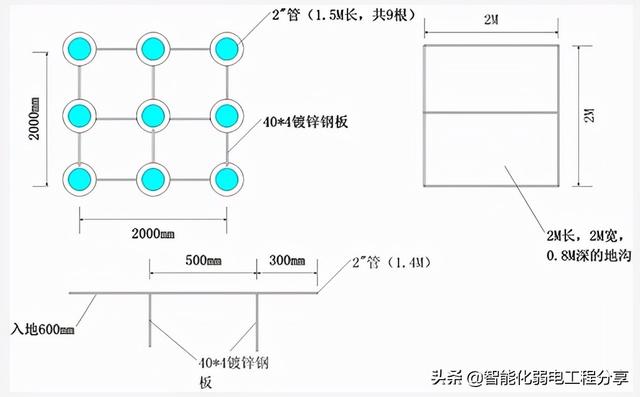

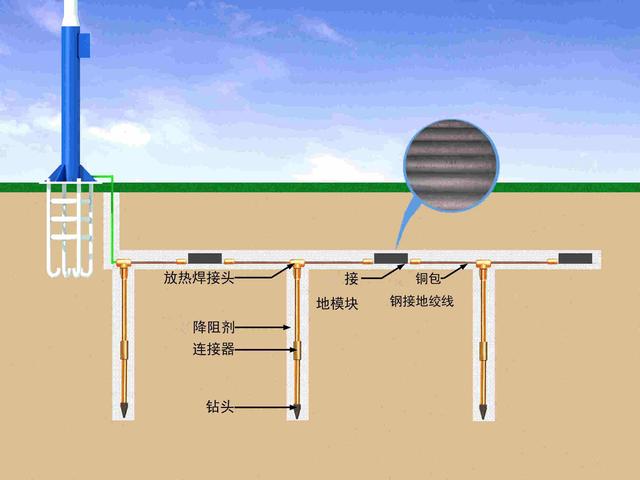

1、标准接地网的制作
在距建筑物1.5~3.0m处，以6m*3m矩形框线为中心，开挖宽度为0.8m、深0.6~0.8m的土沟，两长边中间贯通，采用长2.5m的L5（5*50*50）镀锌角钢，在沟底的每个交点处垂直打入一根，共计6-20根，作为垂直接地极；然后采用4号（4*40）镀锌扁钢将六根角钢焊接连通，作为水平接地极；再用4号镀锌扁钢焊在地网框架的中间部位，引出至机房外墙角，离地高0.3m，作为PE接地端；最后从该接地端引出16-50平方毫米以上护套地线，沿墙边穿墙进入室内，连至机房内等电位接地汇集排。

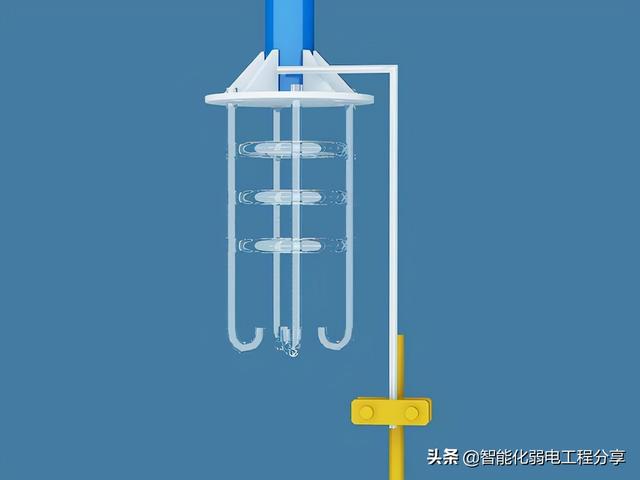

2、利用大楼钢筋做地网
新建或翻建机房时，可利用入地混凝土立柱子内的钢筋作接地装置。在立柱内选取至少4根主筋（对角或对称的钢筋），用氧焊接通后再焊在两根伸出柱面的M12以上铜螺纹管上，作为接地端，引线至机房，与等电位接地汇流排连通，等电位接地排可设在防静电地板下面。
五、计算机机房防雷接地需注意事项
1、考虑到雷电或其他电信设备的干扰，计算机房不宜设置在大楼的顶层或靠外墙侧，特殊情况限制的，应设置屏蔽层防止雷电干扰。对于特别重要的计算机系统，应考虑设置独立的屏蔽机房。建筑物（包括计算机机房）内设备及管线接地安装应按照相关规范执行，做好等电位联结；

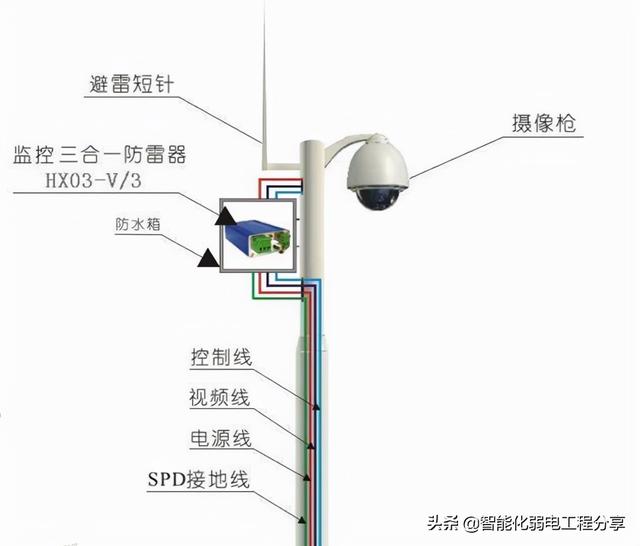

2、防止雷电危害还应防雷击引起的电磁脉冲，计算机房的配电箱应设置SPD（防电磁浪涌）保护装置，防止机房供电电源由于雷击电磁脉冲而造成断电。另外，对于重要的系统主机，其通讯电缆也应设置SPD保护装置，由于通讯电缆数量一般比较多，因此通讯线的保护设置应根据具体实际情况合理设置；
3、电气接地系统宜采用TN－S接地系统，PE线与相线分开，机房电源接入处应做重复接地；
4、机房接地一般分为交流工作接地、直流工作接地、安全工作接地、防雷保护接地。根据《建筑物防雷设计规范》（2000年版）的要求，防雷设计采用共用接地系统时，各接地系统宜共用一组接地装置。信息系统的所有外露导电物（各种箱体、壳体、机架等金属组件）应建立一等电位联结网络。因此，电气防雷设计应在计算机房设置专用的等电位联结排，通过引下线与大楼总等电位联结排连接。根据共用接地系统的层层等电位原则，采用结构主钢筋作为引下线，更适用于共用接地系统。另外强调，大楼接地系统的接地电阻不应大于１Ω。
六、如何做机房防雷接地
所谓接地，即把电路中的某一金属壳与大地边接在一起，形成电气回路。目的是为了让电流易于流如入大地，对人及设备形成保护。接地的方法：有直流地悬浮法即直流地不接大地，与地严格绝缘；直流地接地法，把计算机等设备中数字电路等的电位点地和网络，无论采用何种形式，均须有接地母线，接地地杖，在此特别强调建议采用接地埋接地网络板，能更好的引导至大地，接地时应注意如下问题：
Ø 尽量不要在机房内把直流地和交流工作地短路或混接；
Ø 不允许交流线路与直流地线平行敷设，以防止干扰或短接；
Ø 直流地线网应装接在地板下，便于边接，即可减小接地电阻，便于泄流。

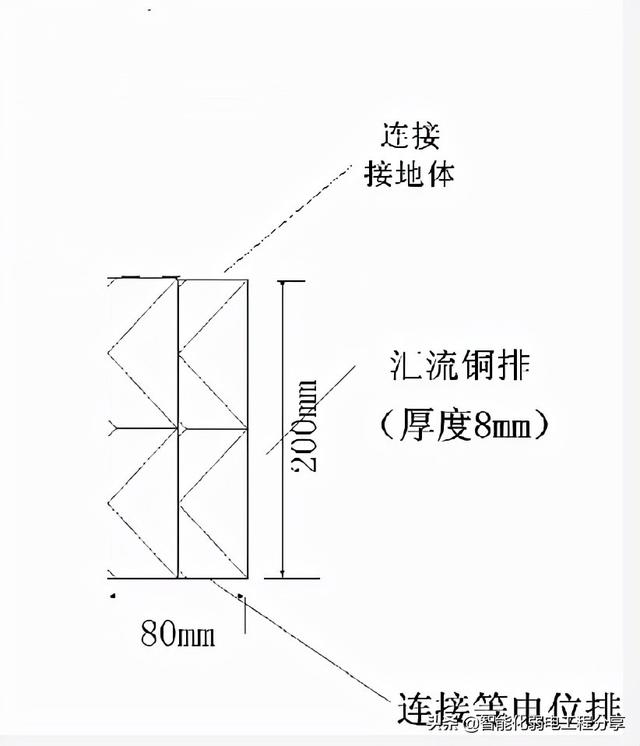

1、接地铜排
室内机房接地采用30*5（宽*厚，单位mm）规格之铜片，围绕机房墙壁一周离地面10cm高，且与室外接地体母线相连接。该铜片每隔50 cm钻一小孔，以利于分布在机房各区域的设备进行接地。
2、接地铜板
接地铜板采用宽60mm(厚10mm)之L型铜板固定于楼板，此铜墙铁壁板作为所有应与机房接地之设施的总接地。

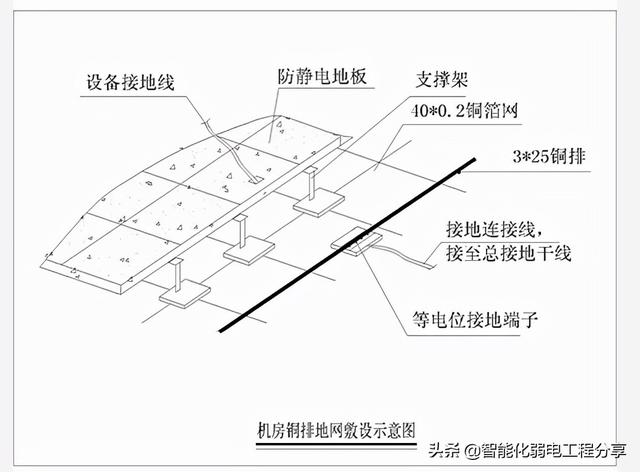

3、地网

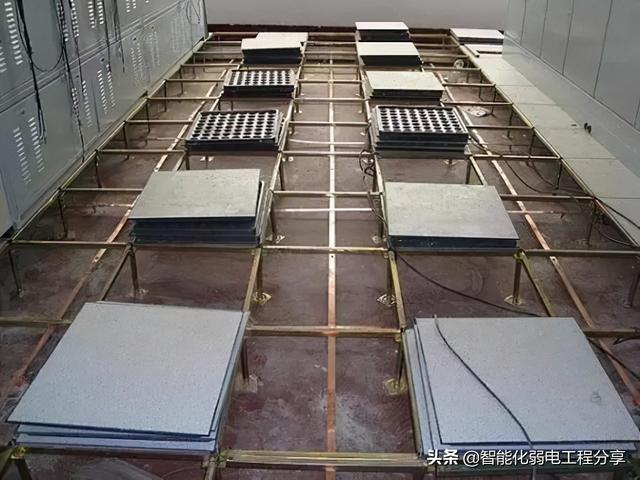

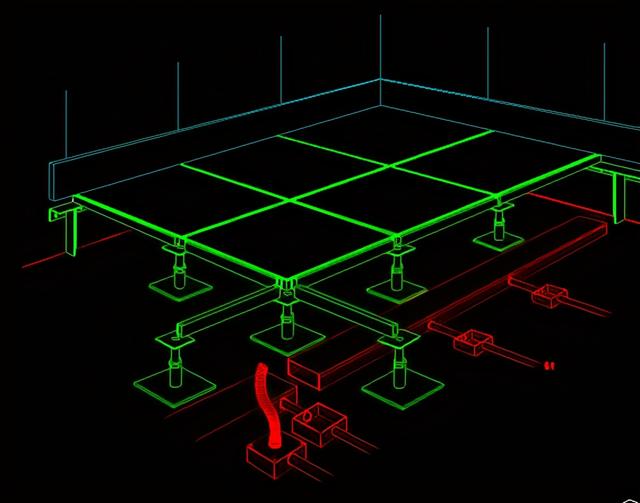

机房有架设高架地板，则应以2.5mm之多芯裸铜线缠绵高架地板柱做地网。
一、引下线安装流程
(1)利用建筑物柱内钢筋作为引下线，在柱内主钢筋绑扎或焊接连接后，并做标志,按设计要求施工，确认记录后再支模
(2)直接从基础接地体或人工接地体引出的专用引下线，应先按设计要求安装固定支架，并应经检查确认后再敷设引下线
二、引下线支架安装

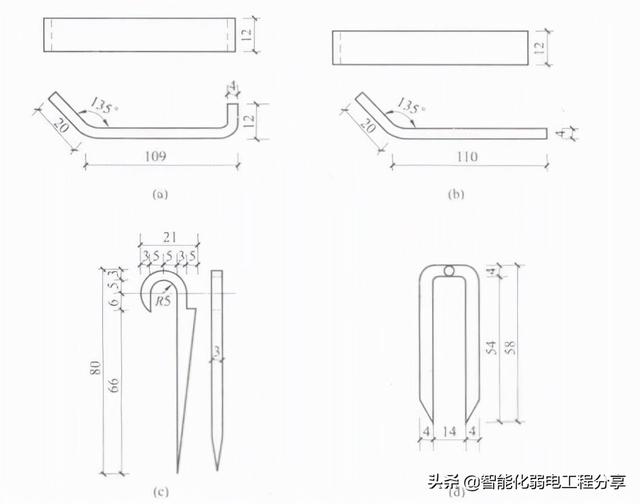

由于引下线的敷设方法不同，使川的固定支架也不相同，各种不同形式的支架如图10-2所示。
图10-2引下线固定支架(单位：mm)
(a)固定钩；(b)托板；(c)卡钉(一)；(d)卡钉(二)
(1)当确定引下线位置后，明装引下线支持卡子应随着建筑物主体施工预埋。
(2)通常在距室外护坡2m高处，预埋第一个支持卡子，然后将圆钢或扁钢固定在支持卡子上，作为引下线。随着主体工程施工，在距第一个卡子正上方1.5〜2m处，用线坠吊直第一个卡子的中心点，埋设第二个卡子，依此向上逐个埋设，其间距应均匀相等。
(3)支持卡子露出长度应一致，突出建筑外墙装饰面15mm以上,
(4)引下线固定支架应固定可靠，每个固定支架应能承受49N的垂直拉力。
(5)固定支架的高度不宜小于150mm,固定支架应均匀，引下线和接闪导体固定支架的间距应符合表10-1的要求。 表10-1 引下线和接闪导体固定支架的间距
布置方式扁形导体和绞线固定支架的间距/mm单根圆形导体固定支架的间距/mm
水平面上的水平导体5001000
垂直面上的水平导体5001000
地面至20rn处的垂直导体10001000
从20m处起往上的垂直导体5001000
三、暗敷引下线安装
(1)沿墙或混凝土构造柱暗敷地引下线，通常采用直径不小于Ø12mm镀锌圆钢或截面面积为25mmx4mm的镀锌扁钢。
(2)钢筋调直后与接地体(或断接卡子)用卡钉或方卡钉固定好，垂直固定距离为1.5〜2m,由上至下展放或者一段段连接钢筋°

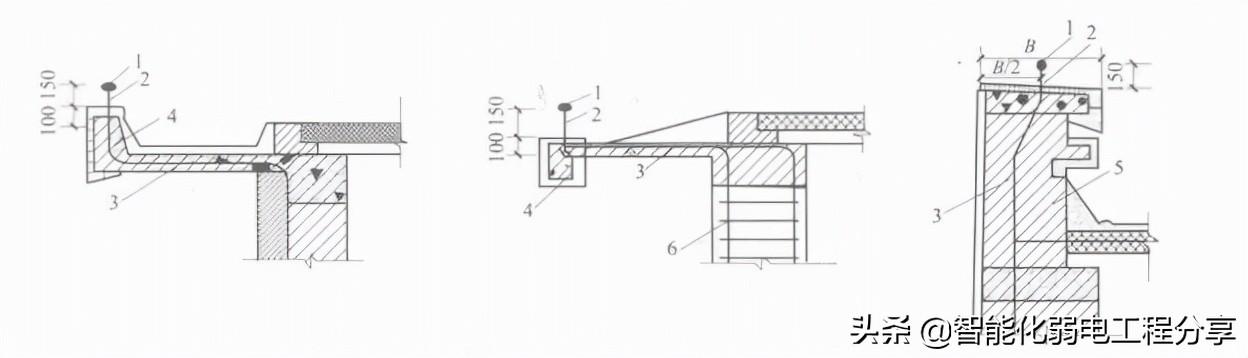

(3)暗装引下线经过挑檐板或女儿墙的做法，如图10-3所示
图10-3暗装引下线经过挑檐板或女儿墙的做法
1一避雷带：2—支架；3—引下线；4一挑檐板；5—儿墙；6—柱主筋;B—女儿墙墙体厚度
(4)利用建筑物钢筋作引下线，当钢筋直径为Ø16mm及以上时.应采用绑扎或焊接的两根钢筋作为一组引下线。
(5)当钢筋直径为Ø10mm及以上时，应采用绑扎或焊接的四根钢筋作为一组引下线
(6)引下线上不应与接闪器焊接，焊接长度应不小于钢筋直径的6倍，并应双面施焊。
(7)中间与每一层结构钢筋需进行绑扎或焊接连接，下部在室外地坪下0.8〜Im处焊接一根高12mm或截面面积40mnix4mm的镀锌导体，伸向室外距外墙皮的距离不应小于Im
四、明敷引下线安装
(1)明敷引下线应预埋支持卡子，支持卡子应突出外墙装饰面15mm以上，并且露出的长度应一致。
(2)然后将圆钢或扁钢固定在支持卡子上。通常第一个支持卡子在距室外护坡2m高处预埋，距第一个卡子正上方L5〜2m处埋设第二个卡子，依此向上逐个埋设，间距应均匀相等。

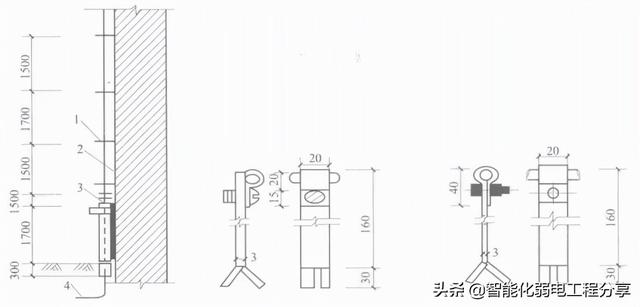

(3)明敷引下线调直后，从建筑物的最高点由上而下，逐点与预埋在墙体内的支持卡子套环卡固，用螺栓或焊接固定，直到断接卡子为止，如图10-4所示。
图10-4明敷引下线安装做法
(a)引下线安装；(h)支座内支架的构造
1一扁钢卡子；2-明敷引下线；3一断接卡子；4一接地线
(4)引下线经过屋面挑檐处，应做成弯曲半径较大的慢弯，引下线经过挑檐板和女儿墙的做法如图10-5所示口
图10-5明装引下线经过挑檐板和女儿墙做法
（a）明装引下线分别经过现浇挑檐板和预制挑板的两种做法；（b）引下线经过女儿墙的做法1一避雷带；2-支架；3一混凝土支架；4-引下线；5一固定卡子；6-现浇挑槽板；7-预制挑機板；8-女儿墙

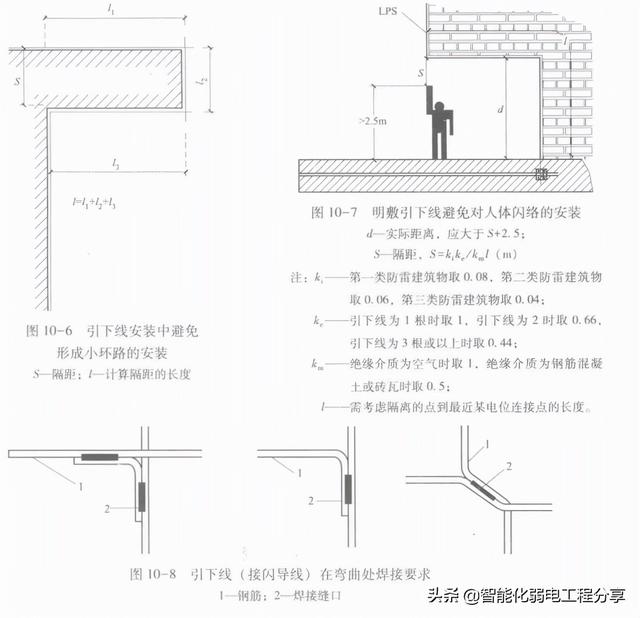

(5)引线安装中避免形成小环路的安装示意图如图10-6所示；明敷引下线避免对人体闪络的安装示意图如图10-7所示，引下线(接闪导线)在弯曲处的焊接要求如图10-8所示。
某办公楼工程防雷接地系统施工方案一、总则
1.工程概况
中国电力工程顾问集团XX设计院研究开发基地办公楼(以下简称大楼)位于西安高新开发区团结南路和科技四路十字西南角。主体结构为地上11层，地下1层，高度为44.85m,框架剪力墙结构，建筑面积约34900m²(含地下车库面积约8000m²),大楼主要用于xx设计院研究开发基地生产管理办公用房，大楼属于二类防雷。
2.适用范围
适用于xx设计院研发基地办公楼防雷接地系统工程。
3.编制依据的标准及规范
GB50303—2015建筑电气工程施匚质量验收规范
二、施工准备
1.材料要求
(1)镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，有技术参数要求时应符合设计规定,产品应有材质检验证明及产品出厂合格证，做好验收记录和验收资料归档。
(2)镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
(3)电焊条、氧气、乙焕、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2.主要机具
(1)常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。
(2)线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
3.作业条件
(1)接地体作业条件，
1)按设计位置清理好场地
2)底板筋与柱筋连接处已绑扎完。
3)桩基内钢筋与柱筋连接处已绑扎完
(2)接地干线作业条件：
1)支架安装完毕。
2)保护管已预埋。
3)土建抹灰完毕“
(3)支架安装作业条件：
1)各种支架已运到现场、
2)结构工程已经完成。
3)室外必须有脚手架或爬梯
(4)防雷引下线暗敷设作业条件：
1)建筑物(或构筑物)有脚手架或爬梯，达到能上人操作的条件。
2)利用主筋作引下线时，钢筋绑扎完毕-
(5)防雷引下线明敷设作业条件：
1）支架安装完毕。
2) 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。
3) 土建外装修完毕。
(6)避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合此项工作。
(7)避雷网安装作业条件：
1)接地体与引下线必须做完。
2)支架安装完毕。
3)具备调直场地和垂直运输条件。
(8)避雷针安装作业条件：
1)接地体及引下线必须做完。
2)需要脚手架处，脚手架搭设完毕。
3)上建结构工程已完，并随结构施工做完预埋件。
三、操作工艺
1.工艺流程
避雷针接地体→接地干线支架→引下线明敷→避雷网避雷带或引下线暗敷→均压环。
2.接地体安装工艺
人工接地体(极)安装应符合以下规定：
(1)人工接地体(极)的最小尺寸应符合规范要求。
(2)接地体的埋设深度其顶部应不小于o.6m,角钢及钢管接地体应垂直配置。
(3)垂直接地体氏度应不小于2.5m,其相互之间间距一般应不小于5m。
(4)接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土,并分层夯实。
(5)当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50〜90mm厚度沥青层，其宽度应超过接地装置2m。
（6）接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
（7）采用搭接焊时，其焊接长度如下：
1）镀锌扁钢不小于其宽度的2倍，三面施焊.（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。
3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
4）镀锌扁钢与镀锌钢管（或角钢）焊接口寸，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。
（8）当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。
（9）采用化学方法降低土壤电阻率时，所用材料应符合下列要求：
1）对金属腐蚀性弱；
2）水溶性成分含量低。
（10）所有金属部件应镀锌。操作时，注意保护镀锌法。
3.人工接地体（极）安装
（1）接地体的加工。根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度应不小于2.5m。如采用钢管打入地下，应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，可将尖端加工成锥形详如图3-80所示。如选用角钢时，应采用不小于40mmx40mmx4mm的角钢，切割长度应不小于2.5m,角钢的一端应加工成尖头形状样
（2）挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8〜Im,宽为0.5m的沟，沟上部稍宽，底部如有石子应清除。
（3）安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。先将接地体放在沟的中心线上，打入地中，一般采用手锤打人，一人扶着接地体，一人用大锤敲打接地体顶部,为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约1mm）焊在接地角钢一即可，使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地0.6m时停止打入。
（4）接地体间的扇钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用。
（5）核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。最后，将接地电阻摇测数值填写在隐检记录上.
4.自然基础接地体安装
(1)利用无防水底板钢筋或深基础做接地体。
利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。再将柱主筋(不少于2根)底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查&应及时请质检部门进行隐检，同时做好隐检记录。
(2)利用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋(不少于2根)焊好.并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好隐检记录。
5.接地干线的安装
(1)接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。
(2)接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒盖并做上接地标记。
(3)接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)。
(4)接地干线距地面应不小于200mm,距墙面应不小于10mm,支持件应采用40mmx4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm°支持件间的水平直线距离一般为Im,垂直部分为1.5m、转弯部分为0.5m。
(5)接地干线敷设应平直，水平度与垂直度允许偏差2/1000,但全长不得超过10mm。
(6)转角处接地干线弯曲中径不得小于扁钢宽度的2倍。
(7)接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。
6.接地干线安装
接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种，室外接地干线与支线一般敷设在沟内“室内的接地干线多为明敷，但部分设备连接的支线需经过地面，也可以埋设在混凝土内。具体安装方法如下：
(1)室外接地干线敷设：
1)首先进行接地广线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好。
2)敷设前按设计要求的尺寸位置先挖沟。挖沟要求见前述内容，然后将扁钢放平埋入。回填土应压实但不需打夯，接地干线末端露出地面应不超过0.5m,以便接引地线。
(2)室内接地干线明敷设：
1)预留孔与埋设支持件：按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6mo以上。其方法有以下三种：①施工时可按上述要求尺寸截一段扁钢预埋在墙壁内，当混凝土还未凝固时，抽动扁钢以便待凝固后易于抽出。②将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内，坝留孔距墙壁表面应为15~20mm,③保护套可用厚1mm以上铁皮做成方形成圆形，大小应使接地线穿入时，每边有6mm以上的空隙.
2)支持件固定：根据设计要求先在砖墙(或加气混凝土墙；空心砖墙)上确定坐标轴线位置，然后随砌墙将预制成50mmx50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
3)明敷接地线的安装要求：
①敷设位置不应妨碍设备的拆卸与检修，并便于检查。
②接地线应水平或垂直敷设，也可沿建筑物倾斜结构平行在直线段上、不应有高低起伏及弯曲情况。
③接地线沿建筑物墙壁水平敷设时，离地面应保持250〜300mm的距离，接地线与建筑物墙壁间隙应不小于10mm。
④明敷的接地线表面应涂以15-l00mm宽度相等的绿色漆和黄色漆相间的条纹，其标志明显。
⑤在接地线引向建筑物内的入口处或检修用临时接地点处、均应刷白色底漆后标以黑色符号，其符号标为“廛”标志明显。
4)明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线,，将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计要求.
7.避雷针制作与安装
(1)避雷针制作与安装应符合以下规定：
1)所有金属部件必须镀锌，操作时注意保护镀锌层
2)采用镀锌钢管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm
3)避雷针应垂直安装牢固，垂宜度允许偏差为3/1000.
4)焊接符合规范要求，清除药皮后刷防锈漆
5)避雷针一般采用圆钢或钢管制成，其直径应不小于规范要求
①独立避雷针一般采用直径为19mm镀锌圆钢，
②屋面上的避雷针一般直采用直径25mm镀锌钢管。
③水塔顶部避雷针采用直径25mm或40mm的镀锌钢管。
④烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。
⑤避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm。
(2)避雷针制作：按设计要求的材料所需的长度分上、中、下二节进行下料。如针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，进行焊缝磨尖，涮锡，然后将另一端与中、下二节钢管找直，焊好
(3)避雷针安装：先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块肋板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其他二块肋板.最后将引下线焊在底板上，清除药皮刷防锈漆。
8.支架安装
(1)支架安装应符合下列规定：
1)角钢支架应有燕尾，其埋注深度不小于100mm,扁钢和圆钢支架埋深不小于80mm。
2)所有支架必须牢固，灰浆饱满，横平竖直。
3)防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm。
4）支架水平间距不大于Im（混凝土支座不大于2m）；垂直间距不大于l.5m。各间距应均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm。
5）支架应平直。水平度每2m检查段允许偏差3/1000,垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm
6）支架等铁件均应做防腐处理。
7）埋注支架所用的水泥砂浆，其配合比应不低于1：2,
（2）支架安装。
1）应尽可能随结构施「预埋支架或铁件」
2）根据设计要求进行弹线及分档定位。
3）用手锤、寥子进行剔洞，洞的大小应里外一致.
4）首先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架在埋注前应先把洞内用水浇湿。
5）如用混凝土支座，将混凝土支座分档摆好、先在两端支架间拉直线，然后将其他支座用砂浆找平找直厂
6）如果女儿墙预留有预埋铁件，可将支架直接焊在铁件上，支架的找直方法同前的
9.防雷引下线暗敷设
（1）防雷引下线暗敷设应符合下列规定：
1）引下线扁钢截面不得小于25mmx4mm；圆钢直径不得小于12mm。
2）引下线必须在距地面1.5〜1.8m处做断接卡子或测试点（一条引下线者除外）'断接线卡子所用螺栓的直径不得小于10mm,并需加镀锌垫圈和镀锌弹簧垫圈。
3）利用主筋作暗敷引下线时，每条引下线不得少于二根主筋。
4）现浇混凝土内敷设引下线不做防腐处理焊接符合规范要求。
5）建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线，但所有金属部件之间均应连成电气通路°
6）引下线应沿建筑的外墙敷设，队接闪器到接地体，引下线的敷设路径，应尽可能短而直。根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小于弯曲都线段实际长度的0.1倍引下线也可以暗装，但截门应加大一级，暗装时还应注意墙内其他金属构件的距离。
7）引下线的固定支点间距离应不大于2m,敷设引下线时应保持一定松紧度。
8）引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险°
9）在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施，为了减少接触电压的危险，也可用竹筒将引下线套起来或用绝缘材料缠绕。
10）采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线距地L8〜2.2m处放置断接卡子打利用混凝土柱内钢筋作为引下线时，必须将焊接的地线连接到首层、配电盘处并连接到接地端子上，可在地线端于处测量接地电阻“
11）每栋建筑物至少有两根引下线（投影面积小T50rn2的建筑物例外）。防雷引下线最好为对称位置，引下线间距离应不大于20m,当大于20m时应在中间多引一根引下线.
（2）防雷引下线暗敷设做法：
1）首先将所需扁钢（或圆钢）用手锤（或钢筋扳子）进行调直或种直。
2）将调直的引下线运到安装地点，按设计要求随逢筑物引上，挂好。
3）及时将引下线的下端与接地体焊接好，或与断接卡子连接好。随看建筑物的逐步增高，将引下线敷设于建筑物内至屋顶为止。如需接头则应进行焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外），并请有关人员进行隐检验收，做好记录。
4）利用主筋（直径不少于16mm）作引下线时，按设计要求找出全部主筋位置，用油漆做好标记，距室外地坪1.8m处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm,做完后请有关人员进行隐检，做好隐检记录。
5）土建装修完毕后，将引下线在地面上2m的一段套上保护管，并用卡子将其固定牢固，刷上红白相间的油漆.
6）焊接符合规范要求。
10.防雷引下线明敷设
（1）防雷引下线明敷设应符合下列规定：
1）引下线的垂直允许偏差为2/1000。
2）引下线必须调直后进行敷设，弯曲处应不小于90。，并不得弯成死角。
3）引下线除设计有特殊要求者外，镀锌扁钢截面不得小于48mm2,镀锌圆钢直径不得小于8rnmo
4）有关断接卡子位置应按设t十及规范要求执行。
5）焊接及搭接长度应按有关规范执行。
（2）防雷引下线明敷设。
1）引下线如为扁钢，可放在平板上用手锤调直；如为圆钢叶将圆钢放开。一端固定在牢固地锚的机具上，另一端固定在绞磨（或倒链）的夹具上进行冷拉直。
2）将调直的引下线运到安装地点。
3）将引下线用大绳提升到最高点，然后由上而厂逐点固定，直至安装断接卡子处。如需接头或安装断接卡子，则应进行焊接。焊接后，清除药皮，局部调直，刷防锈漆-
4）将接地线地面以上2m段，套上保护管，并卡固及刷红白油漆。
5）用镀锌螺栓将断接卡子与接地体连接牢固.
11.避雷网安装
（1）避雷网安装应符合以下规定：
1）避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000o但全长不得超过10mmcl
2）避雷线弯曲处不得小于90。，弯曲半径不得小于圆钢直径的10倍。
3）避雷线如用扁钢，截面不得小于48mm；如为圆钢直径不得小于8mm.
4）焊接符合规范要求。
5）遇有变形缝处应作煨管补偿。
（2）避雷网安装。
1）避雷线如为扁钢，可放在平板上用手锤调直；如为圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。
2）将调直的避雷线运到安装地点°
3）将避雷线用大绳提升到顶部、顺直，敷设、卡固、焊接连成一体，同引下线焊好、焊接处的药皮应敲掉，进行局部调直后刷防锈漆及铅油（或银粉）。
4）建筑物屋顶上有突出物、如金属旗杆，透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。顶层的烟囱应做避雷带或避雷针。
5）在建筑物的变形缝处应做防雷跨越处理。
6）避雷网分明网和暗网两种，暗网格越密，其可靠性就越好。网格的密度应视建筑物的防雷等级而定，防雷等级高的建筑物可使用lOmXlOm的网格、防雷等级低的一般建筑物可使用20rnx20m的网格，如果设计有特殊要求应按设计要求执行。
12.均压环（或避雷带）安装
（1)均压环（或避雷带）应符合下列规定：
1）避雷带（避雷线）一般采用的圆钢直径不小于6mm,扁钢不小于24mmx4mm。
2）避雷带明敷设时，支架的高度为10〜20cm,其各支点的间距应不大于l.5m.
3）建筑物高于30m以上的部位，每隔3层沿建筑物四周敷设一道避雷带并与各根引下线相焊接
4）铝制门窗与避雷装置连接’在加工订货铝制门窗时就应按要求甩出30cm的铝带或扁钢2处，如超过3m时，就需3处连接，以便进行压接或焊接
（2）均压环（或避雷带）安装.
1）避雷带可以暗敷设在建筑物表面的抹灰层内，或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋相焊接，所以避雷带实际上也就是均压环
2）利用结构圈梁里的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体,并与柱筋中引下线焊成一个整体.
3）圈梁内各点引出钢筋头，焊完后，用圆钢（或扁钢）敷设在四周，圈梁内焊接好各点，并与周围各引下线连接后形成环形.同时在建筑物外沿金属门窗、金属栏杆处甩出30cm长宽2mm镀锌圆钢备用
4）外檐金属门、窗、栏杆、扶手等金属部件的预埋焊接点应不少于2处，与避雷带预留的圆钢焊成整体.
5）利用屋面金属扶手栏杆做避雷带时，拐弯处应弯成圆弧活弯，栏杆应与接地引下线可靠的焊接.
（3）节日彩灯沿避雷带平敷设时、避雷带的高度应高于彩灯顶部，当彩灯垂直敷设时,吊挂彩灯的金属线应可靠接地，同时应考虑彩灯控制电源箱处安装低压避雷器或采取其他防雷击措施。
四、质量标准
1.保证项目
（1）材料的质量符合设计要求，接地装置的接地电阻值必须符合设计要求。
（2）接至电气设备、器具和可拆卸的其他非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接j
检验方法：实测或检查接弛电阻测试记录'观察检查或检查安装2录
2.基本项目
(1)避雷针(网)及其支持件安装位置正确，固定牢靠，防腐良好；外体垂直，避雷网规格尺寸和弯曲半径正确；避雷针及支持件的制作质量符合设计要求设有标志灯的避雷针灯具完整，显示清晰、避雷网支持间距均匀；避雷针垂直度的偏差不大于顶端外杆的直径。
检验方法：观察检查和实测或检查安装记录。
(2)接地(接零)线敷设。
1)平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整。
2)焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施a
3)防雷接地引下线的保护管固定牢靠；断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐至。防腐均匀，无污染建筑物.
检验方法：观察检查。
(3)接地体安装：位置正确，连接牢固，接地体埋设深度距地面不小于0-6m.隐蔽工程记录齐全、准确。
检验方法：检查隐蔽工程七录.
3.允许偏差项目
(1)搭接长度≥2b;圆钢≥6D；圆钢和扁钢≥6D。其中人为扁钢宽度，D为圆钢直径
(2)扁钢搭接焊接3个棱边，圆钢焊接双面。
检验方法：尺量检查和观察检查。
五、应注意的质量问题
1.接地体
(1)接地体埋深或间隔距离不够，按设计要求执行。
(2)焊接面不够，药皮处理不干净，防腐处理不好，焊接面按质量要求进行纠正，将药皮敲净，做好防腐处理。
(3)利用基础、梁柱钢筋搭接面积不够，应严格按质量要求去做
2.支架安装
(1)支架松动，混凝土支座不稳固。将支架松动的原因找出来，然后固定牢靠；混凝土支座放平稳。
(2)支架间距(或预埋铁件)间距不均匀，直线段不直，超出允许偏差,重新修改好间距，将直线段校正平直，不得超出允许偏差、
(3)焊口有夹渣、咬肉、裂纹、气孔等缺陷现象.重新补焊，不允许出现上述缺陷。
(4)焊接处药皮处理不干净，漏刷防锈漆应将焊接处药皮处理干净，补刷防锈漆。
3.防雷引下线暗(明)敷设
(I)焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象，应按规范要求修补更改。
(2)漏刷防锈漆，应及时补刷
(3)主筋铅位，应及时纠正。
(4)引下线不垂直，超出允许偏差“引下线应横平竖直，超差应及时纠正。
4.避雷网敷设
(1)焊接而不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象，应按规范要求修补更改。
(2)防锈漆不均匀或有漏刷处，应刷均匀，漏刷处补好。
(3)避雷线不平也、超出允许偏差，调整后应横平竖直，不得超出允许偏差。
(4)长子螺钉松动，应及时将螺钉拧紧。
(5)变形缝处未做补偿处理，应补做。
5.避雷带与均压环
(1)焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等，应按规范要求修补更改.
(2)钢门窗、铁栏杆接地引线遗漏，应及时补上。
(3)圈梁的接头未焊，应进行补焊。
6.避雷针制作与安装
(1)焊接处不饱满,焊药处理不干净，漏刷防锈漆，应及时予以补焊，将药皮敲净，刷上防锈漆。
(2)针体弯曲，安装的适宜度超出允许偏差，应将针体重新调直，符合要求后再安装,。
7.接地干线安装
(1)扁钢不平直，应重新进行调整
(2)接地端子漏垫弹簧垫，应及时补齐
(3)焊口有夹清、咬肉、裂纹、气孔及药皮处理不干净等现象，应按规范要求修补更改。
8.其他
(1)漏刷防锈漆处应及时补刷.
(2)独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定其距离应大于3m,当小于3m时，应采取均压措施或铺设卵石或沥青地。
(3)利用主筋作防雷引下线时.除主筋截面不得小于90mm²外，其焊接方法可采用压力埋抓焊对焊等；机械方法可采用冷挤压丝接等，以上接头处可做防雷引下线，但需进行隐蔽工程检查验收。
六、质量记录
(1)镀锌扁钢或圆钢材质证明及产品出厂合格证
(2)防雷及接地施工预检、白检、隐检记录齐全
(3)设计变更洽商i己录、竣工图
(4)防雷接地分项工程质量检验评定记录.
好了今天的分享就到这里，感谢你的关注+转发+点赞+收藏。我们下期再会！
标签： 弱电机房
