一、安防系统施工的总体步骤
1．施工准备阶段：熟悉施工图纸及有关资料，施工技术交底。
2．材料、设备、工具、辅材等有关必要的物品应准备齐全。
3．样板工序：安防穿线、设备安装、机柜内理线。
4．施工现场布线施工、设备安装、调试，试运行。
5．自检、检测、竣工验收。
二、常用工具、调试设备与仪器
1．剥线钳、电烙铁、网线钳、万用表
2．测线仪、笔记本
3．小型监视器（携带方便，用于室外分系统或摄像机的测试）。
4．主干光纤衰减专用测试仪器。
5．其他检测、测试专用设备（如有需要）。
现场前端设备的分类：
安全防范系统主要包括：视频监控系统、入侵报警系统、出入口控制系统、电子巡更系统、停车库（场）管理系统以及相关系统。根据工程所涉及的子系统，结合平面布置图及配置表对各系统前端设备进行分类，将设备的型号、编号、设备的安装位置、安装方式（壁装、吊装、吸顶安装）、防护范围编制成前端设备安装配置表。
三、管内穿线、线槽内配线
1．布线前的检查：
§ 金属电线管在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。
§ 检查管与线槽连接处的护圈是否齐全。
§ 电管进入底盒时内外螺母要确认锁紧。
§ 线槽内需要清除垃圾杂物或积水，使线槽内外保持清洁。
2．放线：
§ 先按照图纸编号做好线缆标签。
§ 放线时应分区域，先放长的，后放短的，有顺序进行。
§ 将导线抻直、捋顺。
§ 可盘成大圈或使用专门的放线工具。
§ 边放边整理，不应出现缠绕、扭结、损伤导线等现象。
§ 每个分支应使用扎带绑扎成束。
四、前端设备安装
安装前要确认：
1．现场与图纸的充分结合，确定精确位置。
2．应该安装的方式：吸顶、支架、吊杆、立杆。
3．安装高度：摄像头（2.5M）、各类探头、、读卡器、报警按钮、巡更点等。
4．前端设备的朝向及角度。
5．设备覆盖范围及有效距离。
6．门禁读卡器的类型，大小。
7．出门按钮的类型。
8．门锁的类型：磁力锁、电插锁、阳极锁、机电一体锁等。
五、报警系统前端探测器的安装
1．震动探测器应安装在远离震动源的地方，如电机、水泵和产生振动的设备。
2． 安装被动红外探测器时，应该充分注意探测背景物体的运动和红外辐射情况。
3．主动红外探测器安装在室外要注意警戒范围内的干扰物，应安装在固定不动的物体上，探头必须安装牢靠，不能晃动，不能对准闪烁的光源，要注意安装位置，以免引起误报。
4、电子围栏系统注意安装高度以及缝隙宽度
六、报警控制器的安装
1．控制箱体的安装要有细化图纸：安装大样图，墙面布置图，接线图等。
2．报警系统控制器应安装在弱电间、安保机房或值班室的设备机柜内；控制器应安装牢靠，不得倾斜；如果安装在轻质隔墙上，应采取加固措施。
3．控制器的接线应该：
§ 配线整齐，固定牢靠。
§ 电缆、导线均应标明编号，与图纸一致，字迹清晰，不易退色。
§ 电缆芯和导线应留有不小于20cm的余量。
§ 控制器的电源应采用专用安全电源。
§ 控制器要有保护接地线（外壳和接地端），并按接地规范施工）。

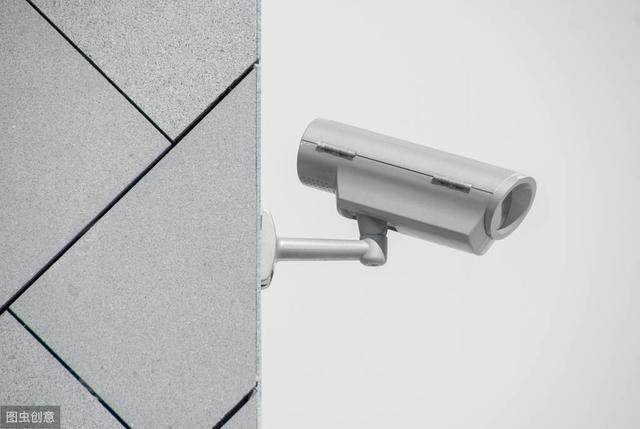

七、摄像机等前端设备的安装
1. 摄像机等安装前应按下列要求进行检查：
§ 将摄像机通电进行检测和粗调，确认各项功能正常，方可安装。
§ 检查摄像机防护罩。
§ 检查摄像机座与支架或云台的安装尺寸。
2. 在手搬动、架设摄像机过程中，不得打开镜头盖。
3. 摄像装置等的安装应牢靠、稳固。
4. 从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
5. 摄像机的电缆和电源线均应固定，不得用插头承受电缆的自重。
6. 先对摄像机进行初步安装，经通电试看，细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。
7. 视频接头与视频线连接要求采用烙铁焊接，不得有虚焊或者连接不老固，不建议采用压接连接（时间长了容易松动，导致信号不稳定）。
8. 电源线的护套剥开不应过长，接好后不得有铜线露在外面，防止短路。
9. 明装的摄像机视频线和电源线都应用缠绕管保护，整洁美观。
10. 网络摄像机接线处水晶头已经要做好防护措施
八、门禁系统前端设备安装
1. 门禁系统现场设备的安装遵循“右手侧”和“开门侧”安装方式：
§ 对于单开门，读卡器和出门按钮均安装在开门侧。
§ 对于双开门，读卡器和出门按钮分别安装在右手侧。
§ 或根据实际情况合理调整，以方便使用为原则。
2. 门禁读卡器：
§ 一般要求安装完成后读卡器底边距地1.3米。
§ 读卡器与门框边的距离应统一，建议15cm左右。
§ 同一个区域的读卡器安装方式应统一（方位、高度、距离等）。
3. 出门按钮：
§ 出门按钮的安装要和灯具开关、空调温控开关等协调统一，按钮应在最靠近门框位置（使用频率最高，应置于最方便位置）。
§ 出门按钮与门框边的距离应统一，建议15cm左右。
§ 要求安装后底边距地1.3米。
4. 门锁的类型：磁力锁、电插锁、阳极锁、机电一体锁等；不同类型的锁具，安装方式各异，需要提前沟通确认，最好提供样品以供开孔、预留位置等。
九、监控室及设备安装
布线及理线要求：
1. 机柜安装应符合下列规定：
§ 机柜安装位置应符合设计要求，或根据现场电缆地槽和接线盒位置作适当调整。
§ 机柜的底座应与地面固定。
§ 机柜安装应竖直平稳，垂直偏差不得超过1%。
§ 几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差、两个机柜中间缝隙应在要求之内。
§ 机柜内的设备、部件的安装，应在机柜定位完毕并加固后进行，安装在机柜内的设备应牢固、端正。
§ 机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。
2. 控制台安装应符合下列规定：
§ 控制台位置应符合设计要求。
§ 控制台应安放竖直，台面水平。
§ 附件完整、无损伤、螺丝紧固，台面整洁无划痕。
§ 台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。
3. 监控室内，电缆的敷设应符合下列要求：
§ 采用地槽或墙槽时，电缆应从机柜、控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求。
§ 采用架槽时，架槽宜每隔一定距离留出线口。电缆由出线口从机柜上方引入，在引入机柜时应成捆绑扎。
§ 采用电缆走道时，电缆应从机柜上方引入，并应在每个梯铁上进行绑扎。
§ 采用活动地板时，电缆在地板下可灵活布放，并应顺直无扭绞；在引入机柜和控制台处还应成捆绑扎。
§ 在敷设的电缆两端应留适度余量，并标示明显的永久性标记。
4. 各种电缆和控制线插头的连接应符合产品的要求。
5. 监视器的安装应符合下列要求：
§ 监视器可装设在固定的机柜和柜上，也可装设在控制台操作柜上，当装在柜内时，应采取通风散热措施。
§ 监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光时，应加遮光时，应采取通风散热措施。
§ 监视器的外部可调节部分，应暴露在便于操作的位置，可加保护盖。
十、供电、与接地保护
安防系统的电源，应该严格要求，并规范施工：
1． 电压要稳定，线路电压衰减应在允许范围内。
2． 供电设备、机柜、操作台、电视墙等必须有防静电接地保护。
2．前端摄像机、探头、读卡器、控制器、存储设备原则上不能停电。
3．在电源功率上必须满足整个系统的需要，且预留一定的余量。
4．供电方式：应该从系统的中心向各探测器、摄像机和有关设备统一供电，集中统一控制。
5．供电电源应采用专用稳压电源。
6．安保、门禁系统的前端设备、存储设备、传输系统应采用不间断电源（UPS）供电。
