哈喽！大家好，我们说搞弱电施工的人很杂，杂在哪里呢？今天我就给大家来说道说道吧。

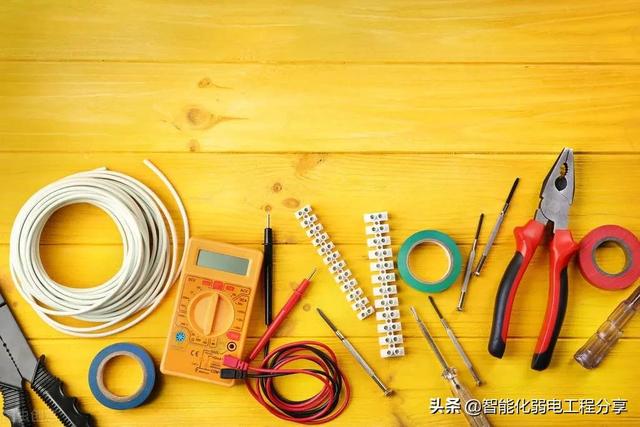

先从弱电工施工中会经常使用到的工具开始说起吧。

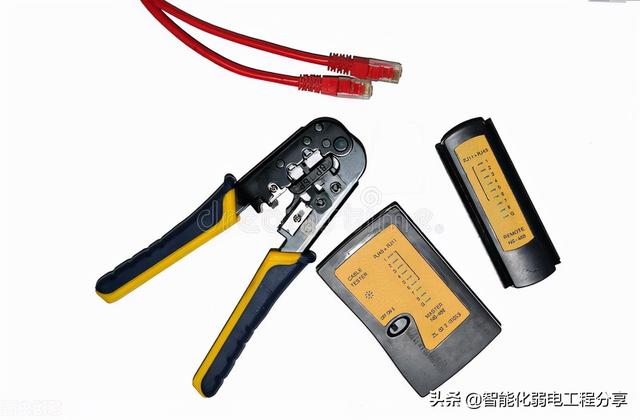

1.网线钳、网线、水晶头、测线仪标配四大件

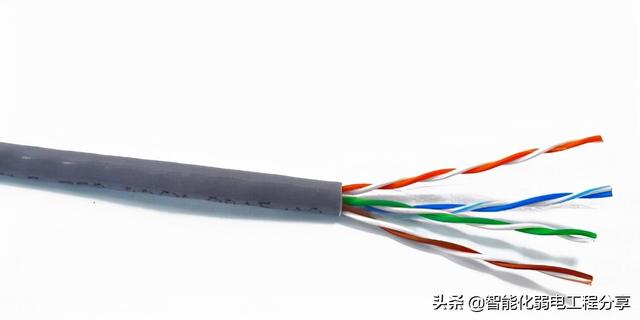

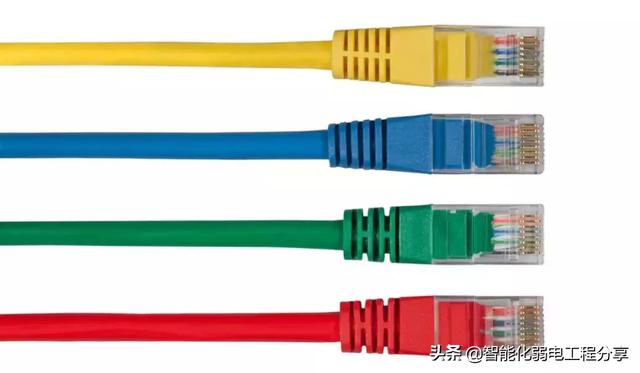

网线

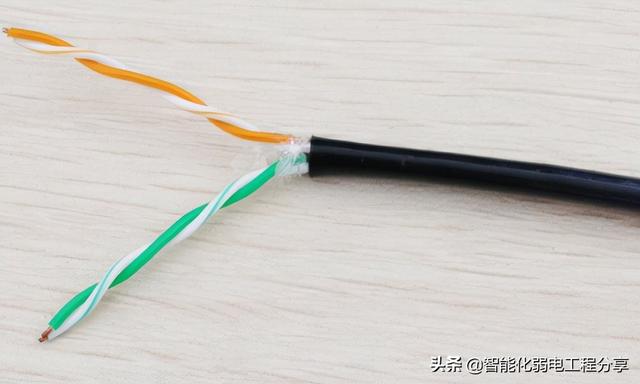

是连接局域网必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。双绞线，是由许多对线组成的数据传输线。它的特点就是价格便宜，所以被广泛应用。
双绞线的英文名字叫Twisted Pair。是综合布线工程中最常用的一种传输介质。
双绞线采用了一对互相绝缘的金属导线对绞的方式来抵御频率小于25MHz以下电磁波干扰。把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。“双绞线”的名字也是由此而来的。

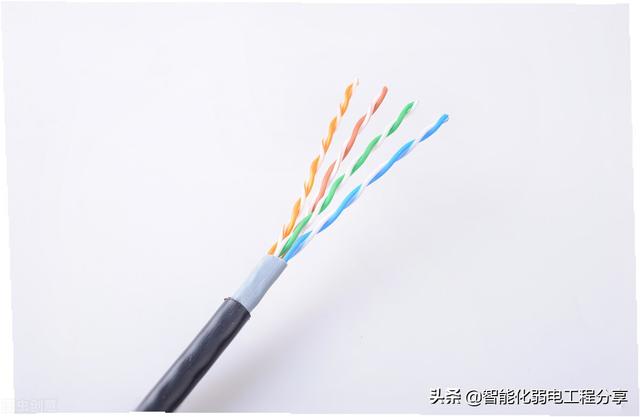

线对一般由一对22-24号线规的绝缘铜导线对绞而成，实际使用时，双绞线是将多对双绞线一起包在一个绝缘电缆护套里。典型的双绞线有四对的，8根线。也有更多对双绞线放在一个电缆套管里的。这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度。一般扭线得越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道长度和数据传输速度等方面均受到一定限制，但价格较为低廉。
双绞线可分为屏蔽双绞线（STP=Shielded Twisted Pair)和非屏蔽双绞线（UTP=Unshielded Twisted Pair)。
STP（屏蔽双绞线）的双绞线内有一层或几层屏蔽层，在数据传输时可减少电磁干扰，所以它的稳定性较高。
UTP（非屏蔽双绞线）内没有屏蔽层，所以它的稳定性较差，但它的优势就是价格便宜。
无屏蔽外套，直径小，节省所占用的空间；重量轻，易弯曲，易安装；双绞线根据ISO/IEC 11801标准分类，常见的有三类线，五类线和超五类线、六类线、七类线、超七类线。
科普一下双绞线的基础知识。
一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输，已被标准淘汰。二类线：传输带宽为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网（Token Ring），已被标准淘汰。三类线：该电缆的传输带宽16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T，被ANSI/TIA-568.C.2作为最低使用等级。四类线：该类电缆的传输带宽为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T，已被标准淘汰。五类线：该类电缆增加了绕线密度，传输带宽为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络，已被超五类线替代。超五类线：具有衰减小，串扰少，比五类线增加了近端串音功率和的测试要求，并且具有更高的衰减串扰比（ACR)和信噪比、更小的时延误差，性能得到很大提高。超五类线的最大带宽为100MHz。六类线：该类电缆的传输带宽为250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率为1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。超六类线：超六类线是六类线的改进版，发布于2008年，同样是ANSI/TIA-568C.2和ISO/IEC 11801超六类/EA级标准中规定的一种双绞线电缆，主要应用于万兆位网络中。传输频率500 MHz，最大传输速度也可达到10Gbps，在外部串扰等方面有较大改善。七类线：该线是ISO/IEC 11801 7类/F级标准中于2002年认可的一种双绞线，它主要为了适应万兆以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达600 MHz，传输速率可达10 Gbp
那么我们如何区分我们使用的网线是属于哪一类呢？
其实是很好分辨的，因为网线的外护套上面一般会有标识例如：cat5或是cat6等等大家可以仔细看下。
双绞线端接有两种标准：
T568A和T568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆。
通常我们说的网线里面是由4对线组构成，8根线，2对2对相互缠绕在一起的。
T568B 线序的适用范围与用途
1、直线互连
网线的两端均按 T568B 接
1. 电 脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电 脑←—→ADSL 路由器的 LAN 口
4. 电 脑←—→集线器或交换机
2、交叉互连
网线的一端按 T568B 接，另一端按 T568A 接
1. 电 脑←—→电 脑，即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机

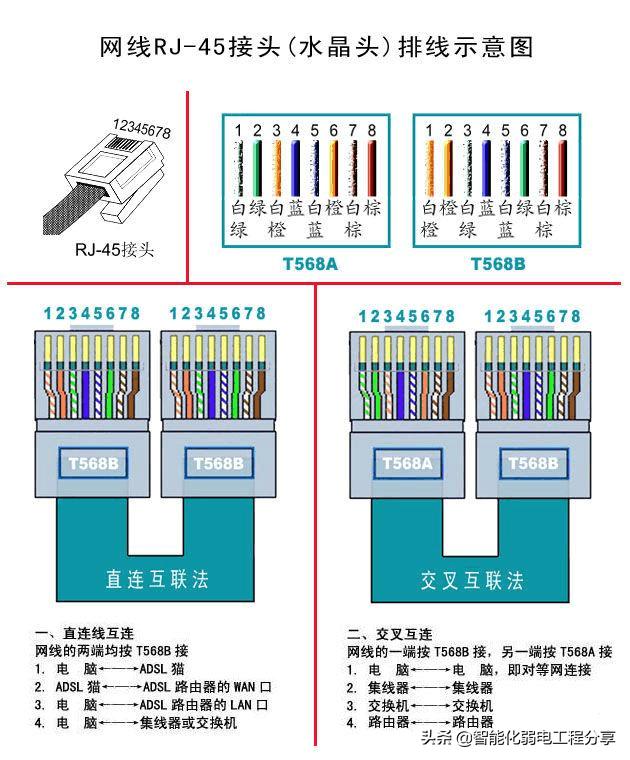

T568B 线序的接法
如图所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：
图上就是我们说的T568A和T568B的线序和水晶头的接法。
当然，在弱点监控的实际使用中，我们还有很多其他形式的接法和相应的用途。
一般五类超五类双绞线需求运用四对线，即8根芯线。100M以下，一般运用1、2、3、6，四根线。
具体的为什么用到1236四根线呢，那就要了解每根芯的作用是什么和相应的用途：
网线按照国际标准T568B来接线；12364578，这样接线，实际上，分成4对；则是12、36、45、78，这样的4对电话线路；
1 输出数据 (+)
2 输出数据 (-)
3 输入数据 (+)
4 保留为电话使用
5 保留为电话使用
6 输入数据 (-)
7 保留为电话使用
8 保留为电话使用
双绞线抗干扰，网线都是分成4组双绞线。采用双绞线是为了抗干扰，一组双绞线，一进一出刚好抗干扰。网线100M带宽用1,2,3，6，这4条就可以传输信号。这4个信号中，1,2是一组，3,6是一组，所以做网线的时候1,2和3,6分别要是网线的同一组。所以无论568B还是568A里3,6是同一组的白绿，绿或者白橙，橙。
由此可见，虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。4、5，7、8是双向线，保留使用。而4578的四条线是主要用在POE供电或者语音使用中。
目前的路由器有两种，一种是只有四个触片的路由器，一种是有8个触片的路由器。
一般来说，百兆网络下用的是4个触片的路由器，千兆网络下是要用到8个触片的路由器。
因为在百兆网络下，网线只需要用4根网线进行传输就可以了，但千兆网线却需要8条网线一起传输数据。

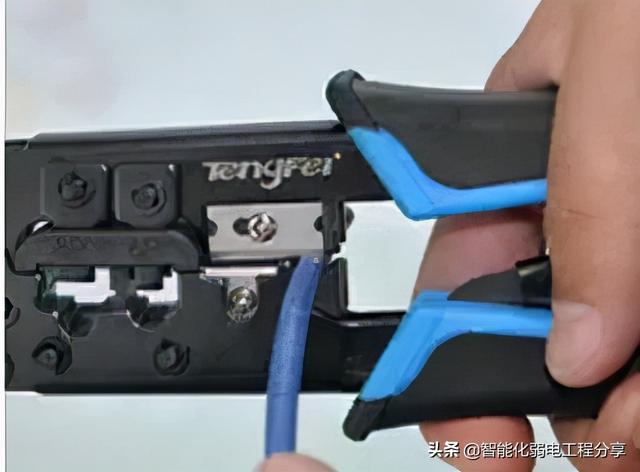

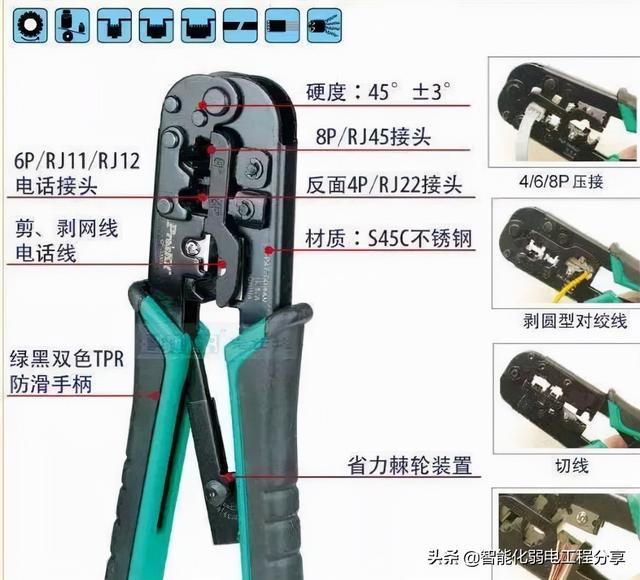

网线钳的具体使用方法
第一步、剥网线
把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。
第二步、排好需要的线序

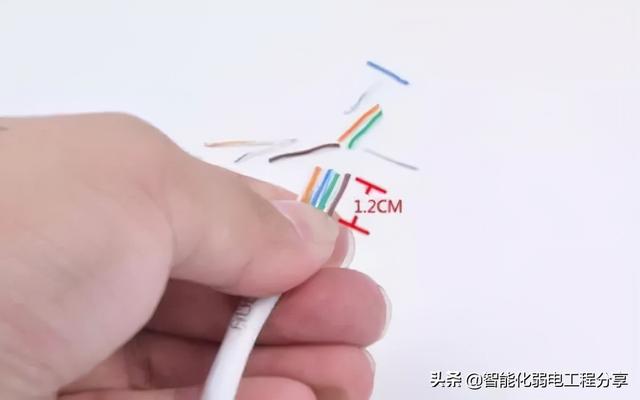

排线顺序有两个标准，分别是T568A和T568B把网线的顺序排好后，握在手里，捏住、压好把线放到网线钳中，剪断。
剪线的目的是把8根网线剪齐，所以，如果一次没剪齐，要再次进行修改，把网线捏紧了再剪有助于增加成功率。

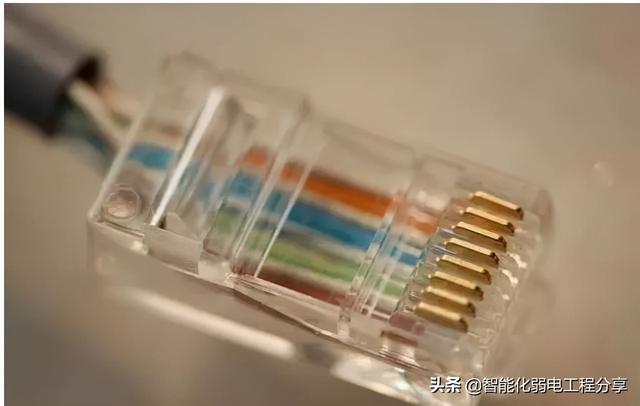

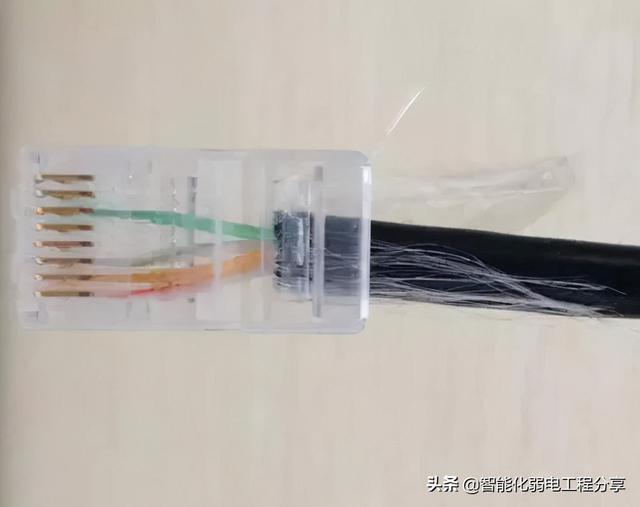

第三步、插入网线到水晶头
把剪好的网线按顺序插入水晶头——不需要剥掉线皮。在插入水晶头时，要注意两点：
1.应面对水晶头的背面，也就是不带卡槽按压按钮的那一面插入；

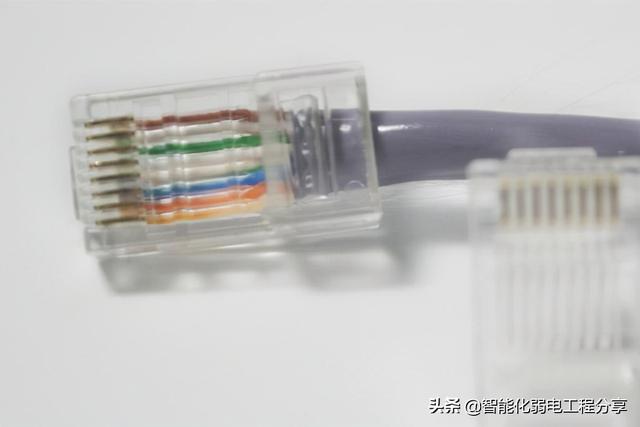

2.网线插入水晶头后，应保证网线外绝缘皮有一部分在水晶头内，如果出现内层绝缘皮外露，应再次重复剪线的步骤，把8根小线再剪短一点。细线外露，属于不合格需要重新再做

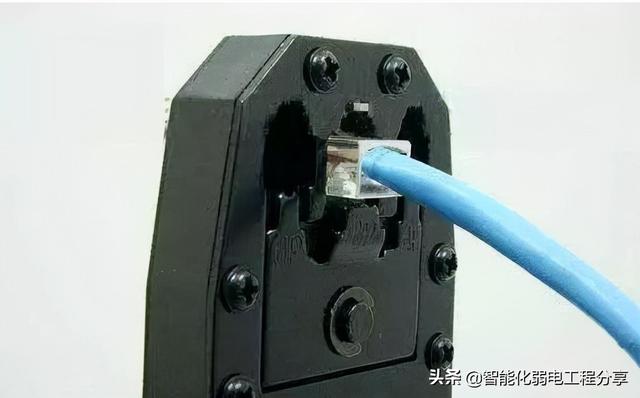

第四步、压水晶头使其接触联通
把水晶头放入网线钳8P槽内，用力压紧即可。水晶头压制成功以后，别忘了检测一下。

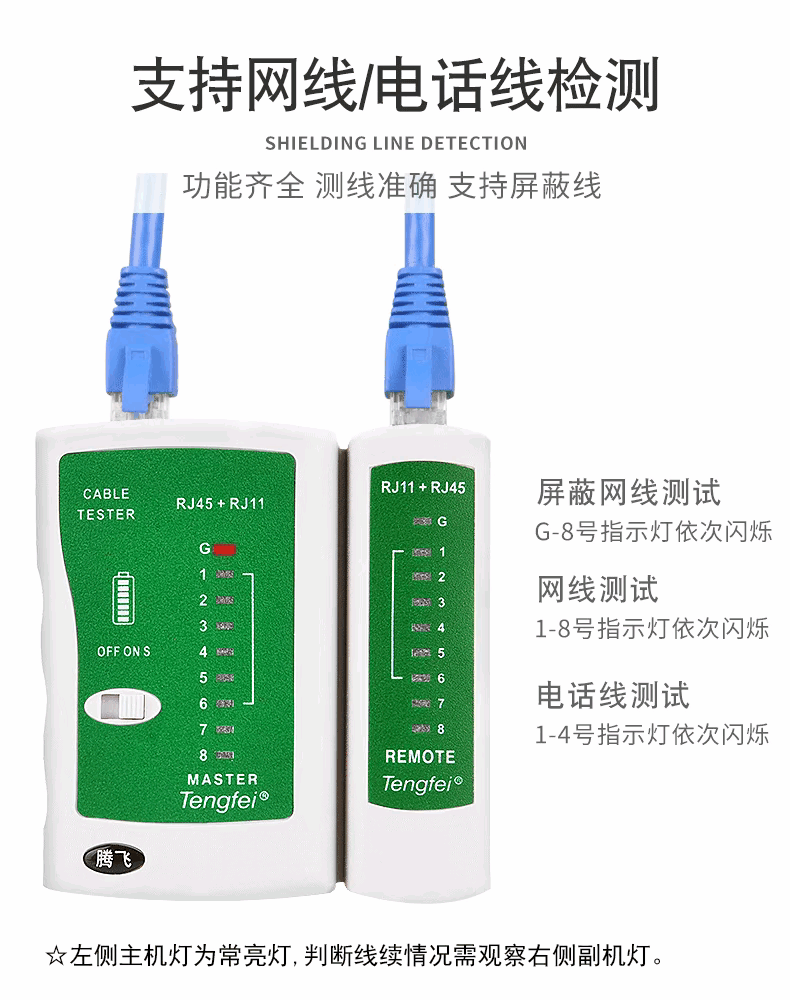

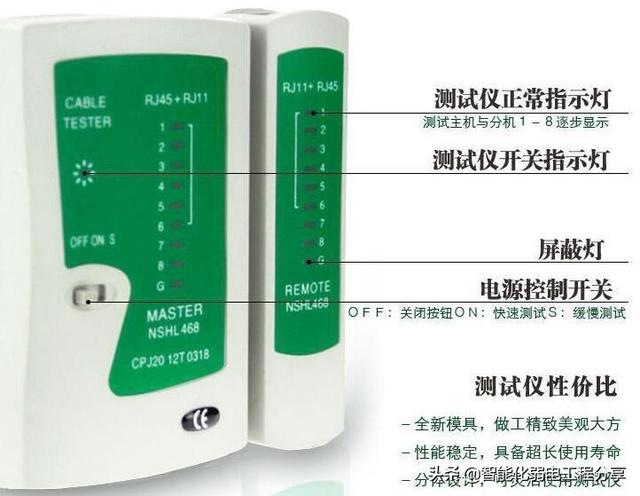

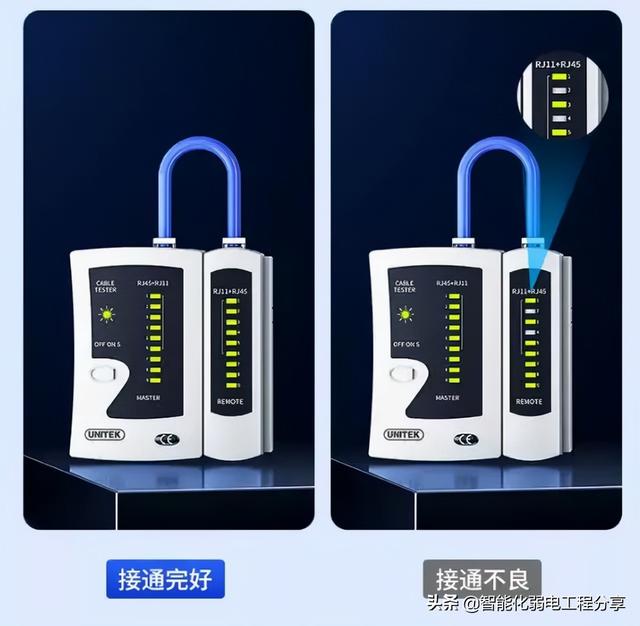

网络测线仪
1.第一步，我们需要将做好的直通线或者交叉线分别插入这两个接口。
2.第二步，打开此处的开关。
3.第三步，这步是判断网线是否通的重要一步，仔细查看这两处网线灯的同步，注意，是“同步”亮起顺序。
如果是直通线，则两边依次且同步亮起顺序为： 1、2、3、4、5、6、7、8。
如果是交叉线，则两边依次且同步亮起顺序为： 3、6、1、4、5、2、7、8。
网络测线仪的故障现象：
A 某灯不亮，即该灯对应线路不通
B 多灯同时亮，即为对应多线短路
C 不按一定顺序（从1至8或8至1）亮，即打 水晶头时线序不对。

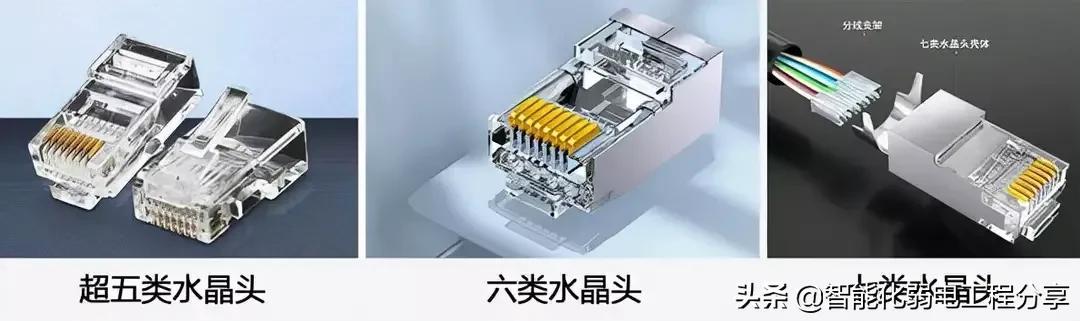

水晶头的常用分类

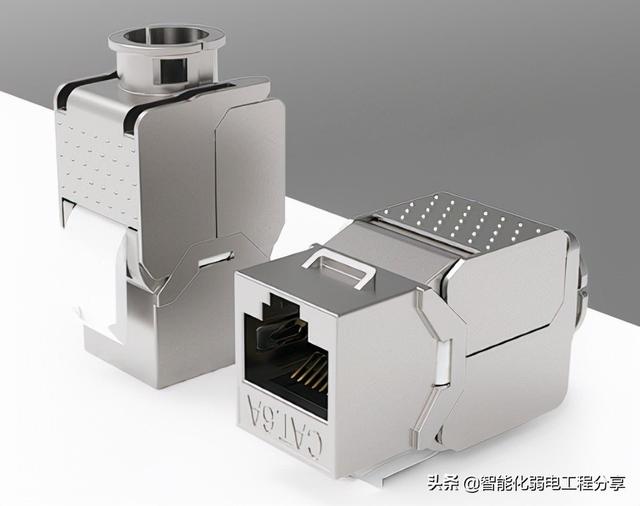

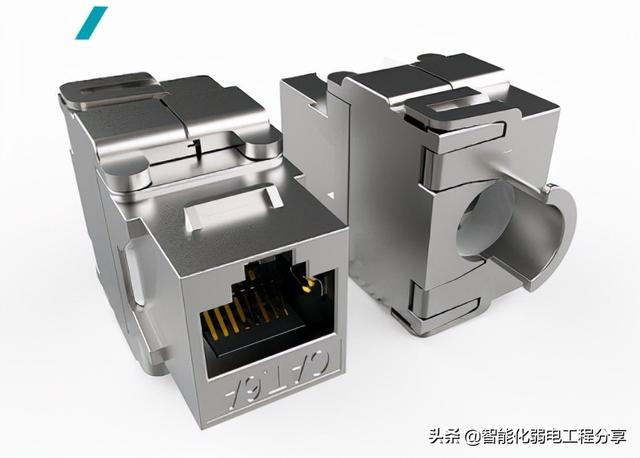

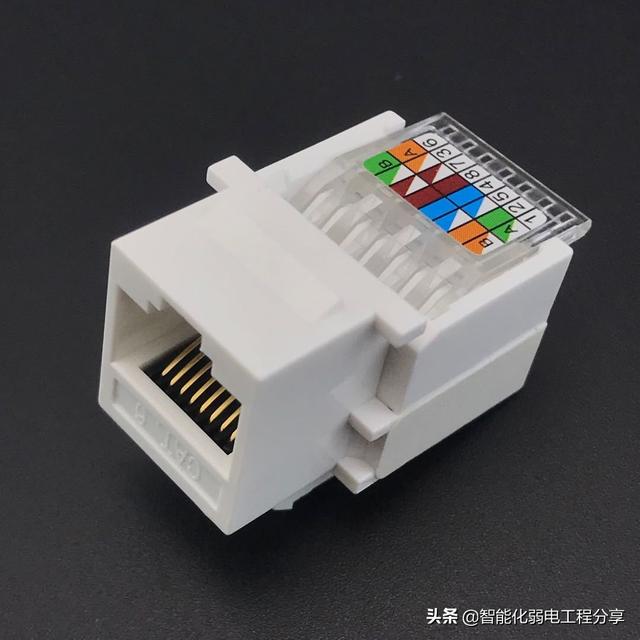

网络模块
什么是网络模块？
网络模块也叫信息模块、六类模块和网线模块，主要用来连接设备，可以将各种低压电器插座或者连接头安装到各种面板和接线板中。使用时，将一条直通双绞线直接插入网络信息模块，即可完成与网络信息模块另一端的网线的连接，简单方便。目前网络信息模块一般用于内墙，这样既能保护模块免遭破坏，又能美化整个网络布线环境。由于其具备稳定性且经久耐用的优点，现已使用于大多网络布线中，为企业减少了绕行布线造成的高成本。现阶段常用的网络信息模块主要有6P6C网络信息模块、8P8C网络信息模块及RCA网络信息模块等等。
网络模块的不同分类标准是什么？

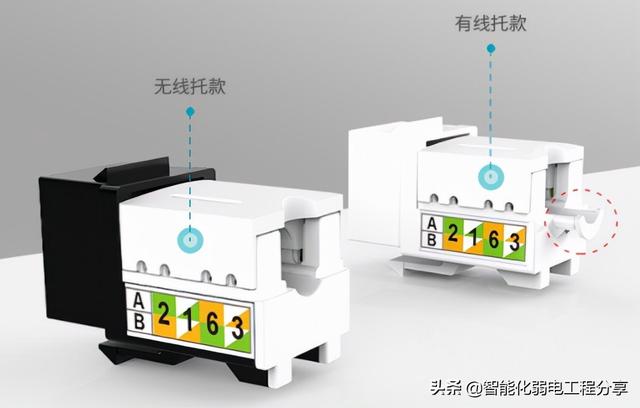

第一种分类：网络模块的种类根据打线和免打分类的话，分为：打线网络模块和免打网络模块，打线模块中又分为无线拖款和有线拖款网络模块。

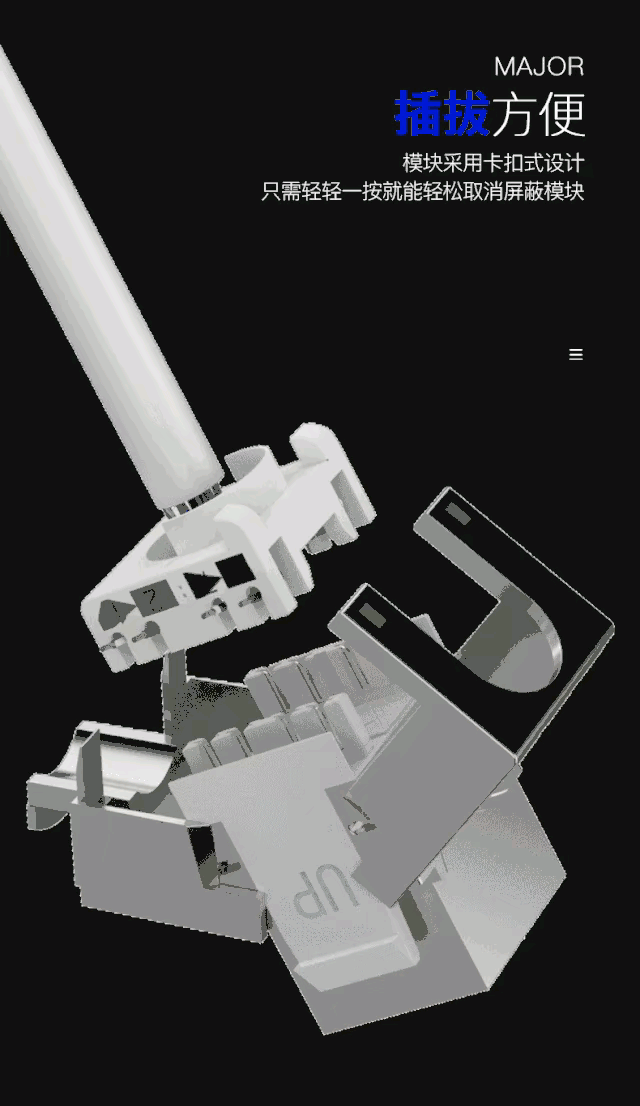

第二种分类：网络模块根据是否屏蔽的话，分为非屏蔽模块和非屏蔽模块。非屏蔽模块主要采用的是环保PC材料，而屏蔽模块采用锌合金材质，有效地屏蔽外界干扰，使得数据传输过程中稳定高效。

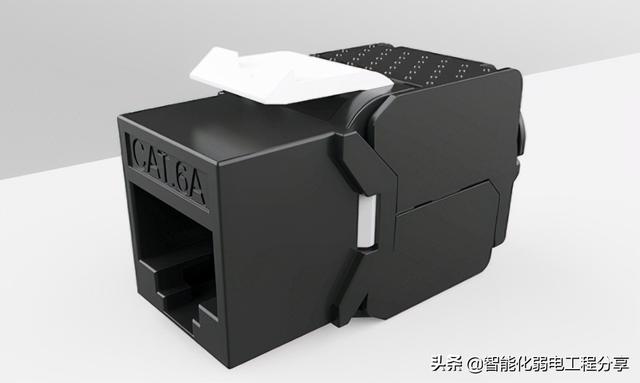

第三种分类：网络模块根据类别划分的话，可以分为超五类、六类、超六类、七类、八类网络模块。一般根据网络布线的情况而选定使用。
那么如何打网络模块呢？
1、准备工具：
网线，剥线刀，打线刀，扎带。

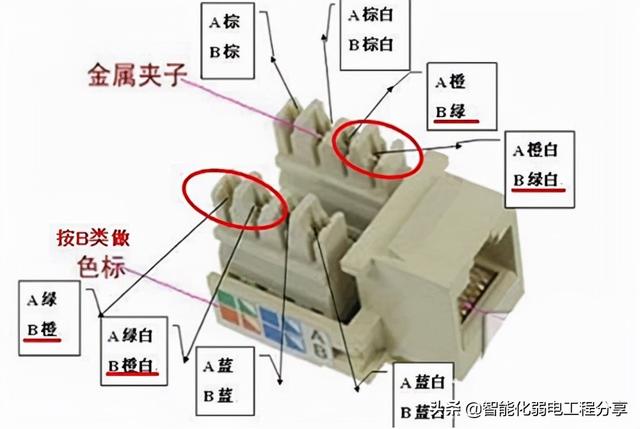

然后剥离网线按图上所示依次把各色网线用打线刀压入卡槽内即可。

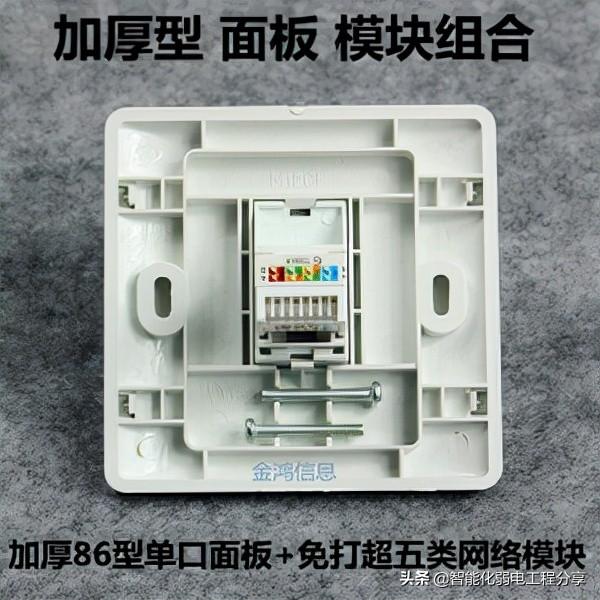

现在家庭装修时候也会用到网络信息面板，里面也有类似的网络模块。

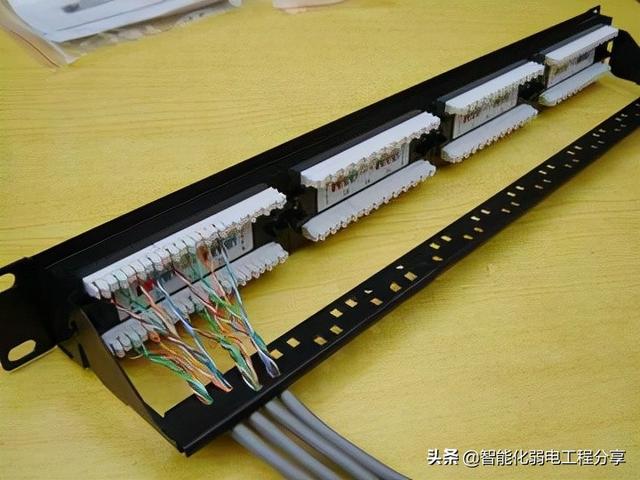

网络机柜也会常用到配线架和网络模块，使用打线刀。
用于终端用户或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为中间配线架和中间配线架两大类。

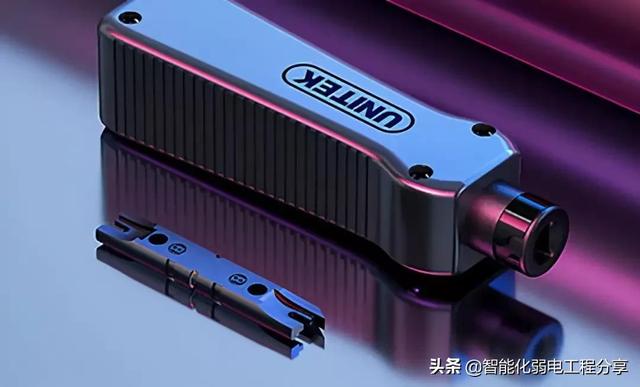

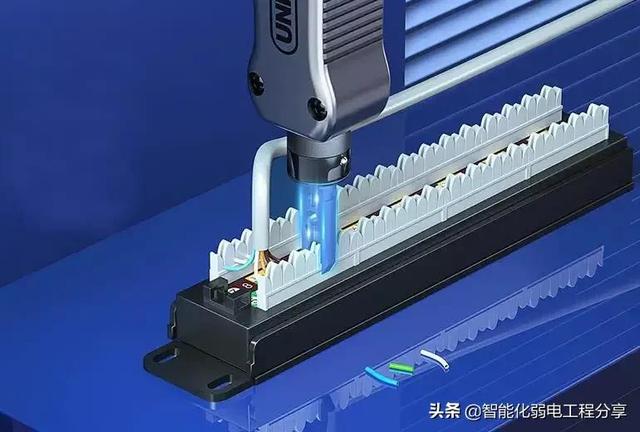

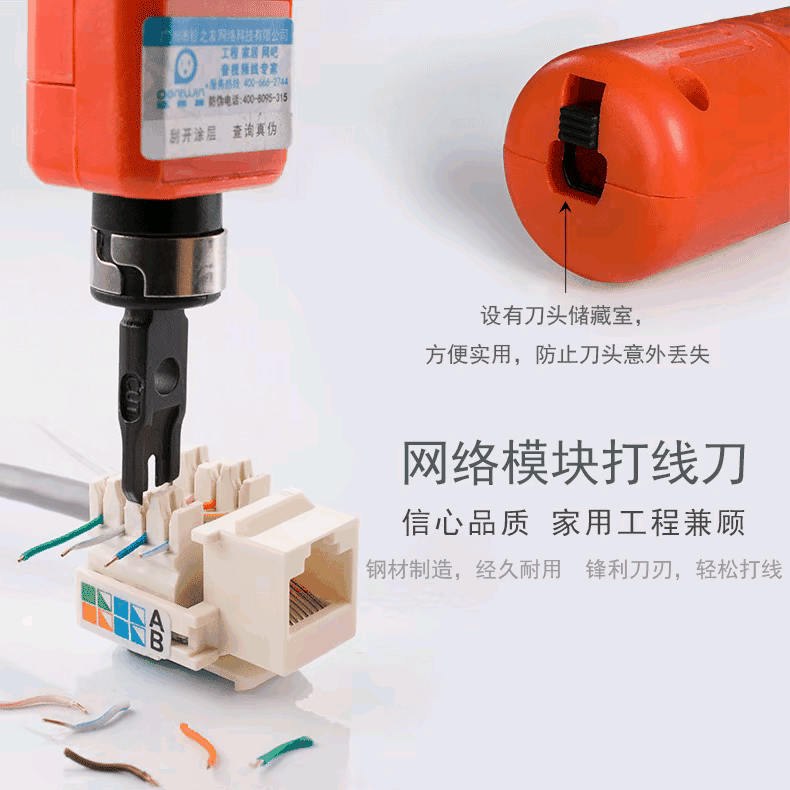

打线刀——网络配线架上常用工具如下图：
1、采用小黄刀或剥线刀剥去网线外表护套。
2、剥掉了外套的六类网线。
3、剪掉六类网线的十字骨架。
4、将网线按所定线序依次嵌在对应的端接线槽中。
5、用打线刀切掉多余的线缆。
6、把理线器扣在配线架口子上。
7、用扎带把线缆固定在理线器上防止脱落。
8、用机柜螺丝，把网络配线架固定在机柜上。

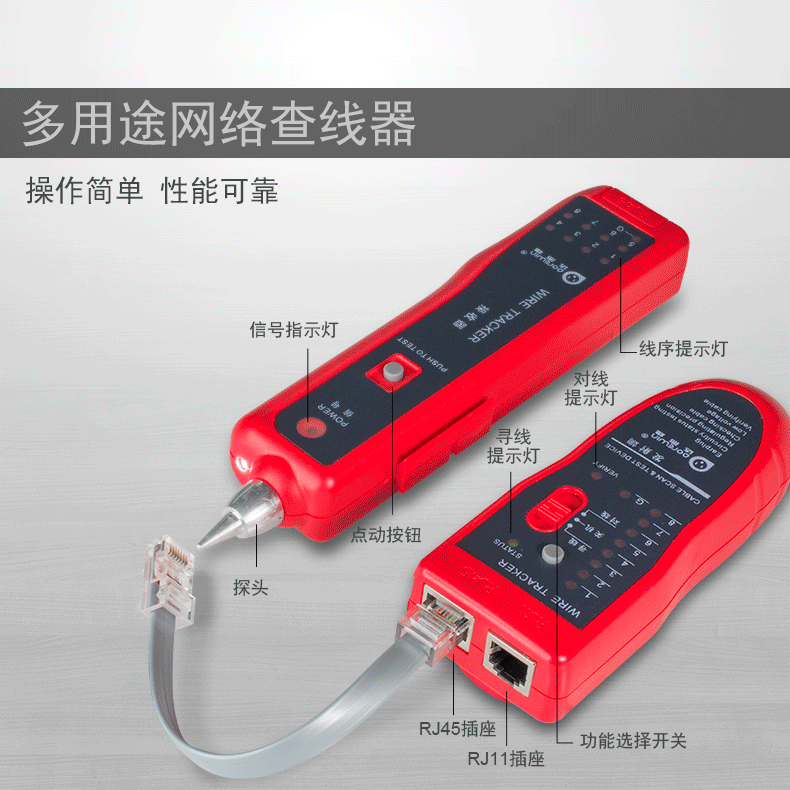

巡线仪主要用途，巡线和检测线路通断的作用。下面两款产品功能大同小异。

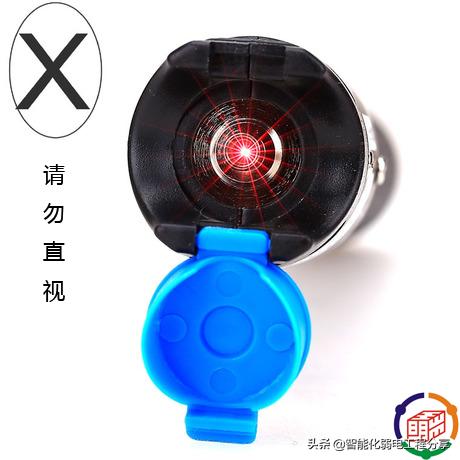

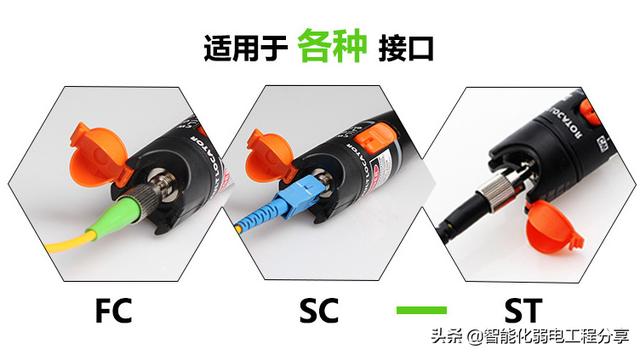

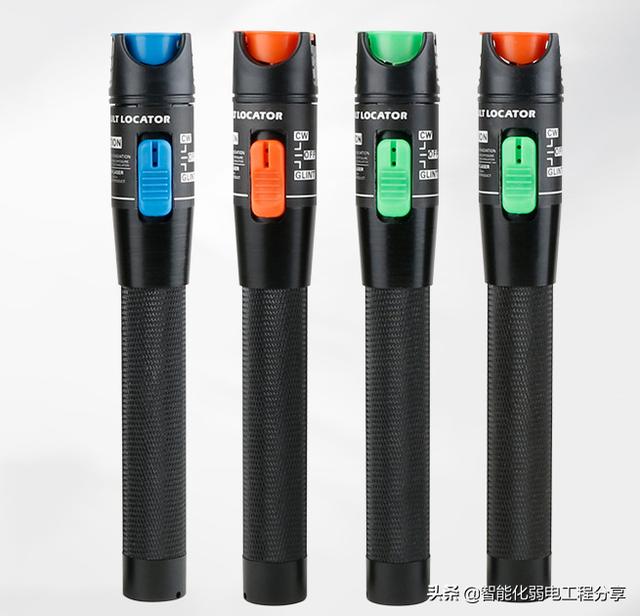

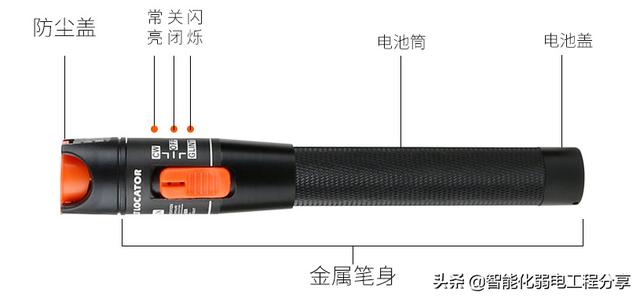

光钎红光笔
红光笔又叫做通光笔、笔式红光源、可见光检测笔、光纤故障检测器、光纤故障定位仪等，多数用于检测光纤断点，按其最短检测距离划分为：5Km、10Km、15Km、20Km、25Km、30Km、35Km、40Km等。
功能光纤断裂、弯曲等故障定位
OTDR盲区内故障检查
端到端光纤识别
机械接续点优化
光纤红光笔作为排查网络故障常用的光纤检测工具之一，可快速检测光纤连通性及光纤故障点，光纤红光笔除了能检测光纤故障点以外，光纤红光笔还有讯线的功能。这样我们在检查线路的时候可以很好地找到需要的光钎线。
通过红光笔对光纤跳线打光测试，可判断光缆另一端的对应接头是哪一个，如果找不到红光，说明，线路路由不对应，或者中间光纤纤芯已断。
应用电信、CATV工程与维护
综合布线施工与维护
光器件生产与研究
其他光纤工程
多数情况下，电子市场以5Km、10Km的销售最多，15Km、20Km就很少了，大于25Km或距离再长的就没有了。市面上很容易就能买到5Km、10Km的红光笔，但是在这里小编有必要提醒大家的是对15Km和20KM有需求的小伙伴，因为正常情况下，这个距离的红光笔需要和厂家定制。有些不诚信的商家宣称说可以到20Km，实际也就可能到16Km-18Km。
一定要记住，1mW≠1Km，25mW≠25Km

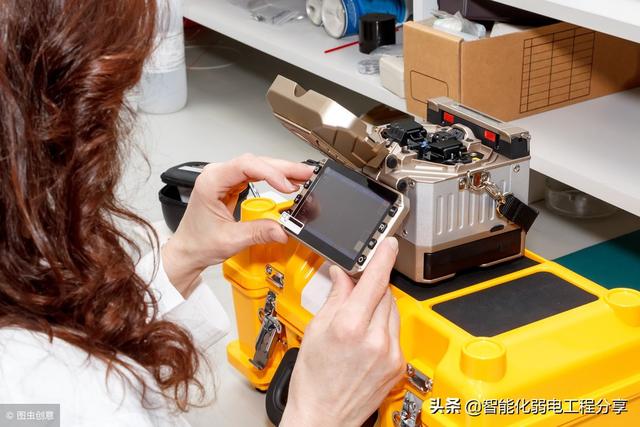

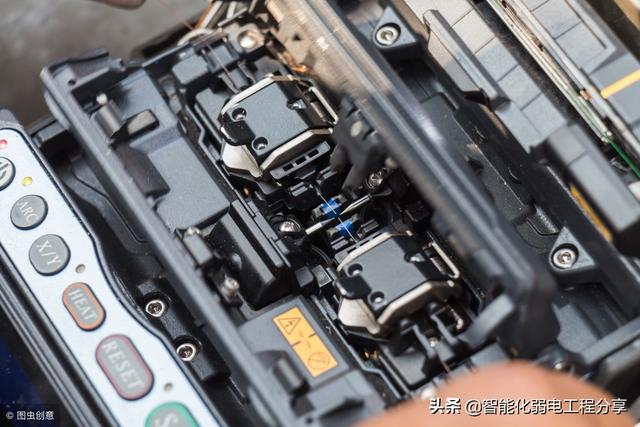

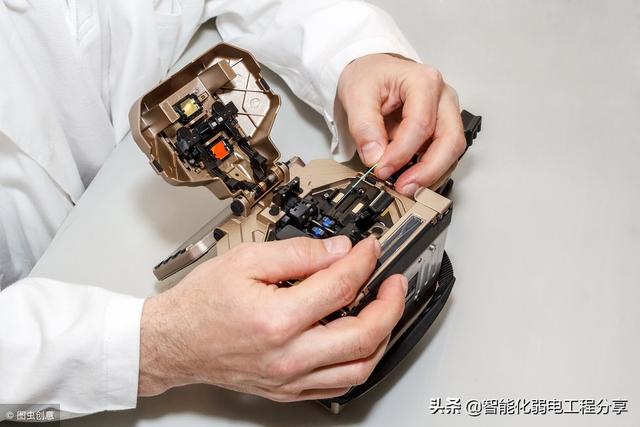

光纤熔接机
一：什么是光纤熔接机
光通信中光缆的施工和维护就是通过光纤熔接机完成的，也叫光缆熔接机。其工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机构平缓推进让两根光纤融合成一根，以实现光纤模场的耦合。
二，光纤熔接机的使用方法：

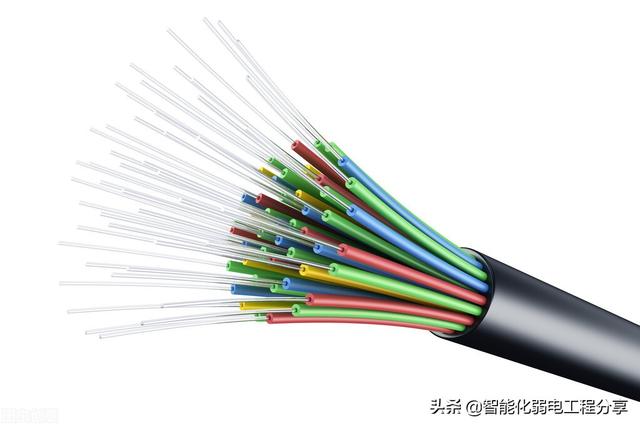

光纤线
按照对准方式不同，光纤熔接机还可分为两大类：包层对准式和纤芯对准式。包层对准式主要适用于要求不高的光纤入户等场合，所以价格相对较低;纤芯对准式光纤熔接机配备精密六马达对芯机构、特殊设计的光学镜头及软件算法，能够准确识别光纤类型并自动选用与之相匹配的熔接模式来保证熔接质量，技术含量较高，因此价格相对也会较高。
1 工具
主机、切割刀、光纤、剥线钳、酒精（99%工业酒精）、棉花、热缩套管。
2 放电实验
1）目的：让光纤熔接机适应当前的环境
2）原因：更好的适应环境，放电更充分，熔接效果更好
3）具体做法：
（1）加入光纤，选择“放电实验”功能。屏幕显示出放电强度，直到出现“放电0K！“为止。
（2）空放电，按ARC键
放电次数：过程会出现“放电过强，放电过弱“，直到放电OK为止。
二，光纤熔接机的使用方法：
最常见的单芯光纤熔接机的使用方法一般都基本相同：
1、开剥光缆，并将光缆固定到盘纤架上。常见的光缆有层绞式、骨架式和中心束管式光缆，不同的光缆要采取不同的开剥方法，剥好后要将光缆固定到盘纤架。
2、将剥开后的光纤分别穿过热缩管。不同束管、不同颜色的光纤要分开，分别穿过热缩管。
3、打开熔接机电源，选择合适的熔接方式。光纤常见类型规格有：SM色散非位移单模光纤(ITU-T G.652)、MM多模光纤(ITU-T G.651)、DS色散位移单模光纤(ITU-T G.653)、NZ非零色散位移光纤(ITU-T G.655)，BI耐弯光纤(ITU-T G.657)等，要根据不同的光纤类型来选择合适的熔接方式，而最新的光纤熔接机有自动识别光纤的功能，可自动识别各种类型的光纤。
4、制备光纤端面。光纤端面制作的好坏将直接影响熔接质量，所以在熔接前必须制备合格的端面。用专用的剥线工具剥去涂覆层，再用沾用酒精的清洁抹布或棉花在裸纤上擦拭几次，使用精密光纤切割刀切割光纤，对0.25mm(外涂层)光纤，切割长度为8mm-16mm，对0.9mm(外涂层)光纤，切割长度只能是16mm。
5、放置光纤。将光纤放在熔接机的V型槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，并正确地放入防风罩中。
6、接续光纤。按下接续键后，光纤相向移动，移动过程中，产生一个短的放电清洁光纤表面，当光纤端面之间的间隙合适后熔接机停止相向移动，设定初始间隙，熔接机测量，并显示切割角度。在初始间隙设定完成后，开始执行纤芯或包层对准，然后熔接机减小间隙(最后的间隙设定)，高压放电产生的电弧将左边光纤熔到右边光纤中，最后微处理器计算损耗并将数值显示在显示器上。如果估算的损耗值比预期的要高，可以按放电键再次放电，放电后熔接机仍将计算损耗。
7、取出光纤并用加热器加固光纤熔接点。打开防风罩，将光纤从熔接机上取出，再将热缩管移动到熔接点的位置，放到加热器中加热，加热完毕后从加热器中取出光纤。操作时，由于温度很高，不要触摸热缩管和加热器的陶瓷部分。
8、盘纤并固定。将接续好的光纤盘到光纤收容盘上，固定好光纤、收容盘、接头盒、终端盒等，操作完成。
①位置改变时（一般超过300KM）
②海拔变化时（一般超过1000M）
③在更换电极后一定需要做放电实验
④纬度变化时（注意不是每次熔接前都要做放电实验）
3 确认你所熔接的光纤类型和需要加热的热缩套管类型
1）光纤类型：在熔接模式中选择SM、MM、DS、NZ等
2）热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管，不要让其出现不匹配现象。
4 制备光纤
光纤：纤芯、涂覆层、包层。
熔接的是裸纤，就是纤芯。用光纤剥线钳剥除一段裸光纤出来，用酒精棉来清洁干净，然后用光纤切割刀来切割，切割长度按照上面参数来确定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直状态，误差一般是1°-2°，注意要先清洁后切割，在切割前纤芯必须套热缩套管。

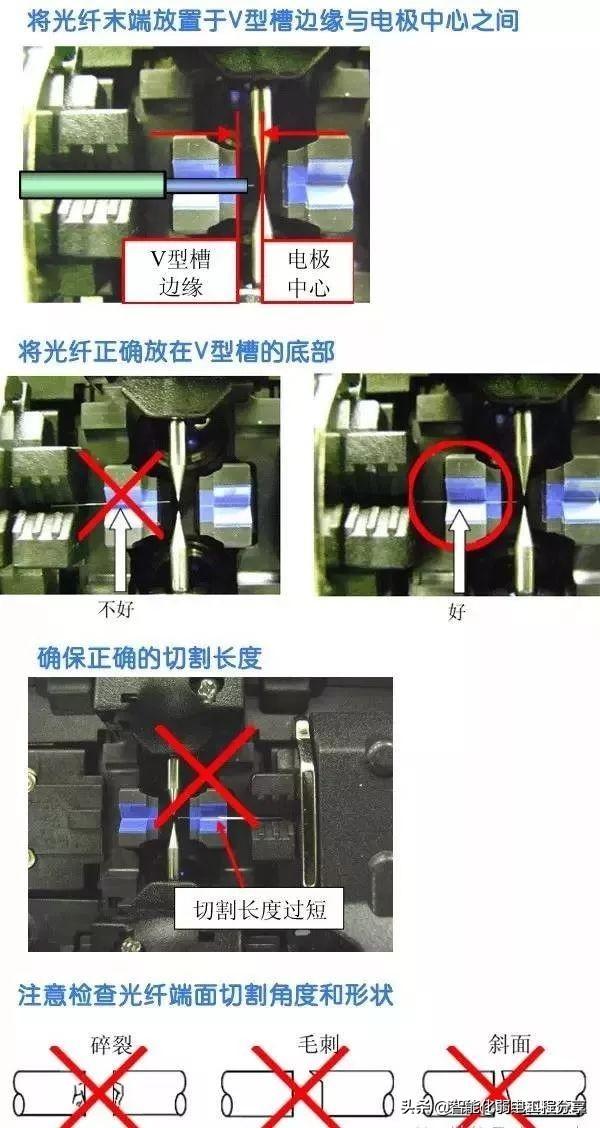

5熔接光纤切好后，把光纤放入光纤熔接机内，摆放位置为V型槽端面直线与电极棒中心直线中间1/2的地方。然后放好光纤压板，放下压脚（另一侧同），盖上防风盖，按SET键，开始熔接，整个过程需要需要15秒左右的时间（不同熔接机不一样，大同小异），屏幕上出现两个光纤的放大图象，经过调焦、对准一系列的位置、焦距调整动作后开始放电熔接。
三，光纤熔接机的清洁

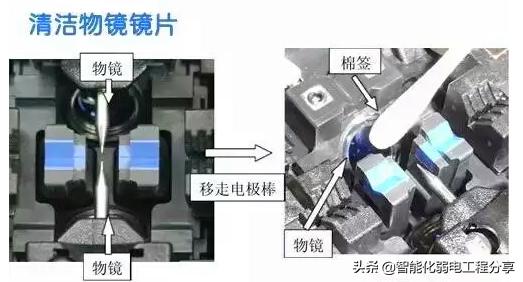

清洁显微镜
熔接机采用图像处理系统来观测光纤，如果显微镜头变脏，会影响正常的光纤观测，导致熔接效果不佳。故应定期清洁两个显微镜的镜片，保持显微镜头的整洁。
具体过程如下：
(1)关闭熔接机电源，打开防风盖。
(2)用蘸有酒精的细棉签轻轻的擦拭显微镜的镜片。
(3)然后用干净的干棉签擦去遗留的酒精，观察显微镜镜片，确认其干净无赃物。
(4)打开电源，观察显示图像上有无灰尘，如果还存在灰尘，需重新清洁显微镜。
注意：清洁时不可碰到电极，不可用硬物触及镜头。
清洁V型槽
V型槽内如果存在污染物就会使光纤图像偏离正常位置，造成不能正常对准，引起熔接损耗偏大。
所以在平时应定期检查并清洁V型槽，具体过程如下：
(1)打开熔接机的防风盖。
(2)用配送的吸尘器清洁V型槽上的污染物。
(3)用蘸有酒精的细棉签清洁V型槽的底部。
注意：不要碰到电极尖。清洁时不要用力过度，不要用硬物(如刀片)清洁V型槽，以避免损坏V型槽，造成不能正常使用。
清洁电极棒
电极表面会因长时间使用会附着杂质，影响放电效果，故需要对电极进行定期清洁。
具体操作如下：
(1) 长按电源键关机，电源指示灯灭。
(2) 用蘸有酒精的细棉签轻轻擦拭电极尖部。
(3) 按电源键开启熔接机，电源指示灯亮。
(4) 在【设备维护】菜单中选择【清洁电极】。
(5) 按开始键，熔接机自动放电5次，用大的放电电流将电极表面的杂质气化，达到稳定放电电流、清洁电极的效果。
注意：在清洁电极过程中，不要用硬物触及电极尖部，避免损坏电极，影响熔接效果。

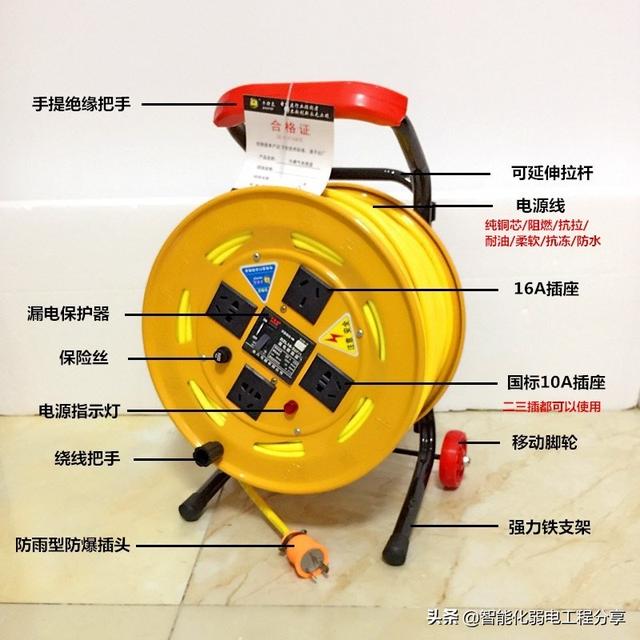

电源接线盘
电源盘是指绕有电线电缆的可移动式电源线盘，电源盘上面配有国标插座或是工业插座，有漏电保护器及电源指示灯，用作户外电源，为了方便移动和携带，小型的电缆盘应该有线盘支架和提手，大一些的电缆盘带有脚轮。高端的现在有防雨、防尘等产品。

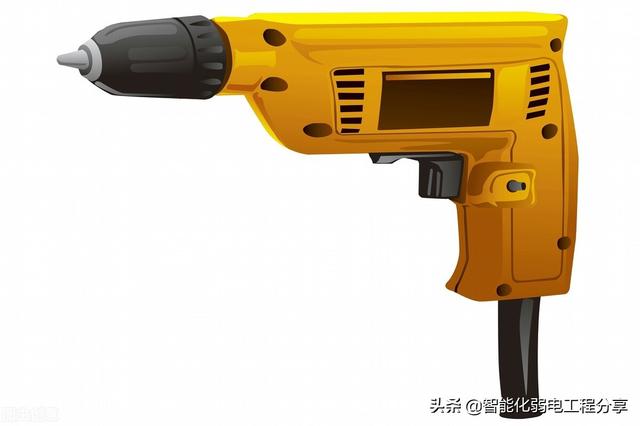

手电钻
手电钻是一种携带方便的小型钻孔用工具，由小电动机、控制开关、钻夹头和钻头几部分组成。布线时需要在木板，塑料，金属板上钻孔。

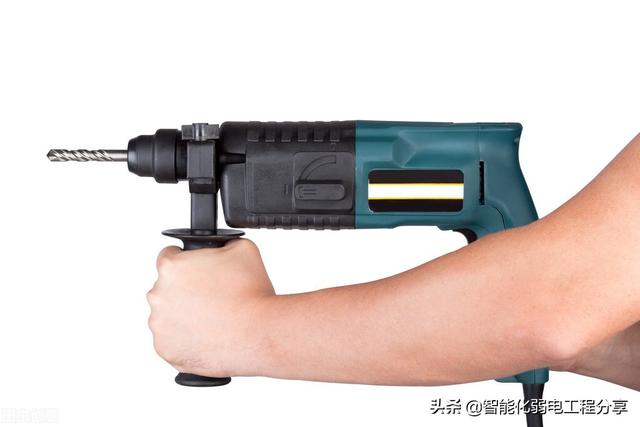

电锤
电锤是以单相串电动机为动力，适用于混凝土、岩石、砖石砌体等脆性材料上钻孔、开槽、凿毛等作业。电锤钻孔速度快，而且成孔精度高，它与冲击电钻从功能看有相似的地方，但主要区分是电锤具有强烈的冲击力。

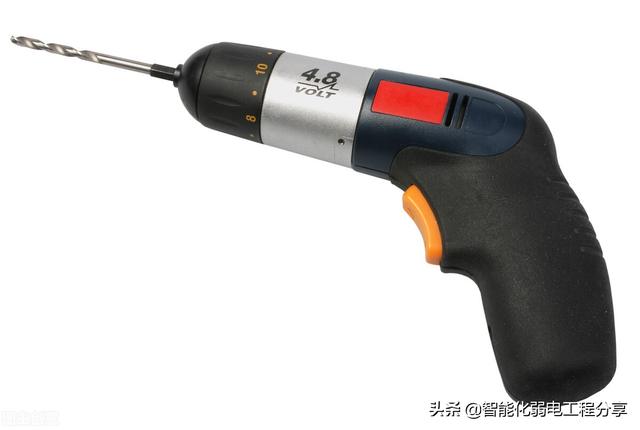

充电起子
充电起子，既可当螺丝刀又能用作电钻，特殊情况下以充电电池作为动力电源。配合各式通用的六角工具头可以拆卸及锁入螺丝，钻洞等。可取代传统起子，拆卸锁入螺丝完全不费力，提高工效。

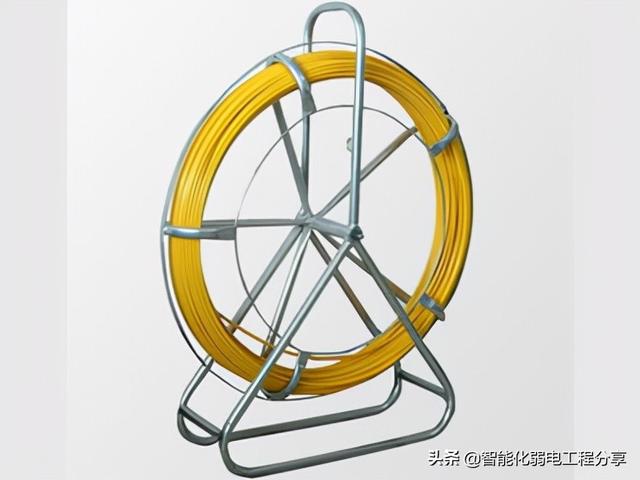

穿线器

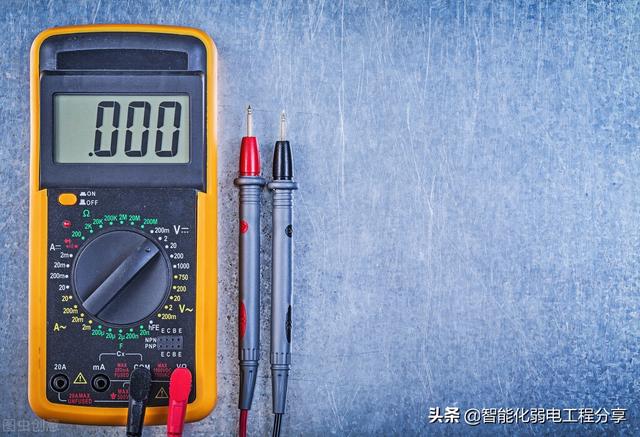

数字万用表
具体使用教程在我之前的内容分享中有，大家可以自行点击观看学习。下面是教程
电工基础知识分享（四）：图文并茂，史上最全万用表使用手册
电工基础知识分享（六）：电气维修常用工具钳形表你真的懂吗？

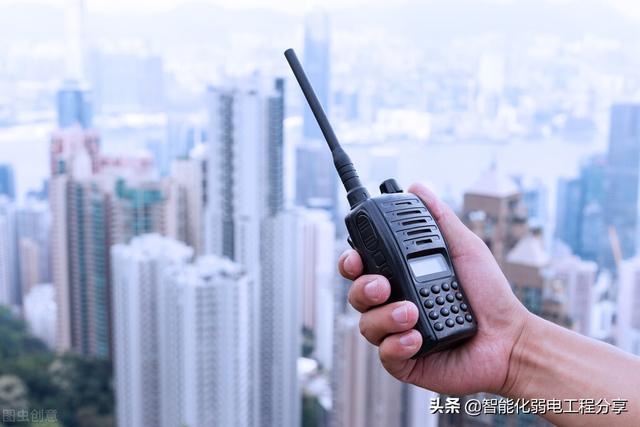

对讲机

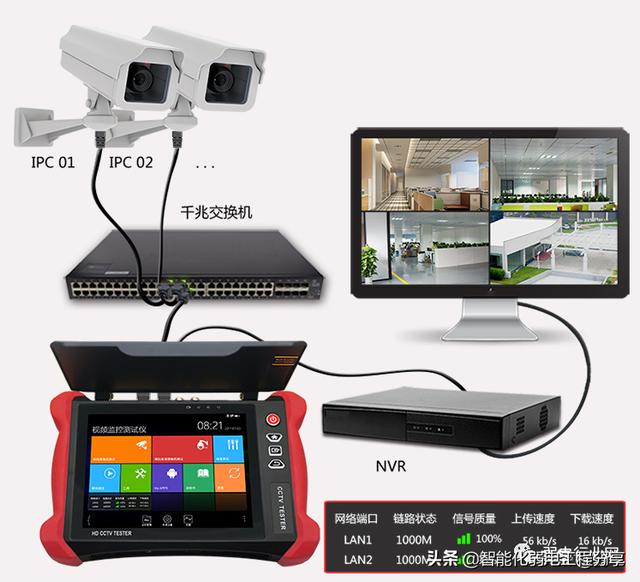

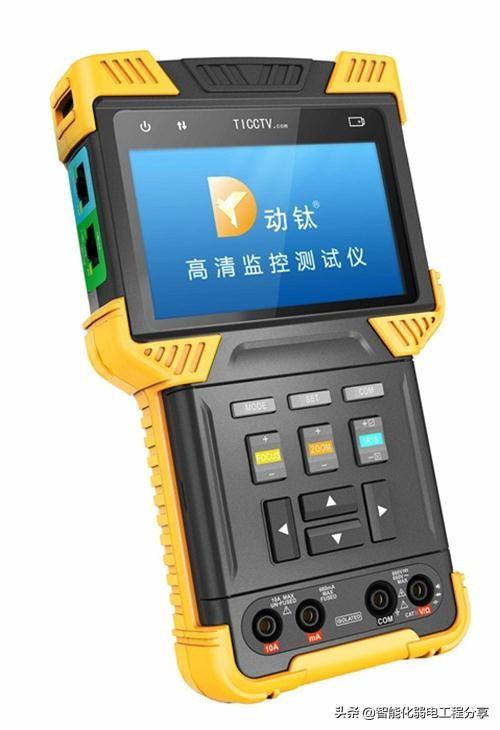

工程宝
一种专业的用于监控摄像头及线路，安装维护的安防专业设备。
一、什么是工程宝？
工程宝全名叫多功能监控视频测试仪，也叫监控工程宝，是一台集视频安防监控工程项目调试与故障检测的多功能监控工程调试工具。
工程宝融入了摄像机图像检测、PTZ云台控制、网络线测试、音频测试和控制协议分析等多种功能。带一台工程宝，工程师通常一个人就能轻松完成前端摄像机的定位，检测，寻找故障点，找出故障原因。极大地提高了工作效率。
监控工程宝没有出来的早期，监控工程调试是一个比较麻烦的工作，监控设备线路全部安装完成后，就直接在监控室里看监视器，哪个图像偏了或不对了再用对讲机喊在摄像机底下的工作人员，再搭梯子爬上去调整，因看监控图像与摄像机实际不同，常会搞成向左移点弄成向右移，喊话的也聪明了，直接说“向摄像机左边移，向摄像机右边移”。
工程宝使用方法讲解
激活设备

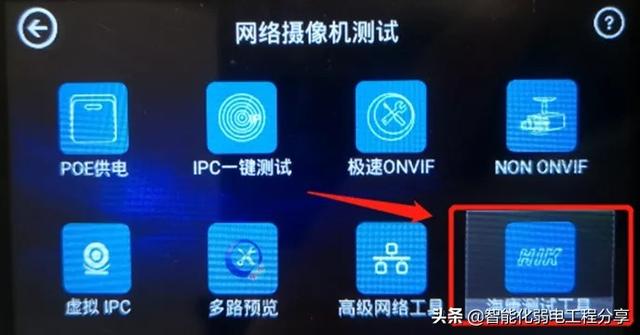

第一步：将摄像机与工程宝通过网线连接，进入工程宝-海康测试工具
第二步：激活成功后，设备密码为默认激活密码abcd1234
修改IP
工程宝-海康测试工具，选中已激活的设备，点击“修改IP”或者“批量”,可对摄像头的IP地址进行修改。工程宝支持“修改”和“批量修改”两种方式，可修改摄像机IP地址、子网掩码等参数。
预览画面
找到已激活的设备，点击“播放”，弹出“私有协议”或“极速ONVIF”两个选项，选择需要的协议便可预览摄像机画面。
修改通道名称
勾选住需要修改的通道名称，点“修改通道名称”
对显示的位置以及字体的大小进行修改
看完之后，您是不是豁然开朗了呢，
其实除了上述常用的功能，工程宝还有一键截图、网段测试、网线质量检测等功能。
接下来就是一些经常会用到的工具大家做个简单的了解，我以图片合集的形式做分享。
大家看到上面那些工具是不是觉得我们干弱电的人，是不是十八般武艺样样精通呢？样样都得会呢？说实话真不容易呀。真是应了那句话叫做能上天入地，无所不能你说是吗？
弱电工程师必备，这是我见过最好的弱电基础知识讲解！太详细了
好了今天的分享就到这里，感兴趣的小伙伴可以关注+转发+收藏，我们下期再见。
