线缆的铺设是隐蔽工程中最重要的一项，线缆铺设的好坏直接影响工程的质量和项目的维护量，线缆敷设导致的故障一般难以发现、较难排除，解决成本较大，所以线缆敷设工作是我们土建工作中的重点，也是检查考核的重点。
1）线缆配盘计划：线缆铺设前，应更具现场的点位的长短情况把线缆合理计划安排，做好配盘计划后才能开始放线，如点位较少，线缆交短，可以安排从远的点放线，直到最近的点，配盘工作是放线前重要的施工步骤，线缆的合理利用，可以给项目节约大量的人力财力。
2）测试线缆绝缘情况：电力及信号线缆放线前，必须测量线缆的绝缘情况，线缆的绝缘阻值一般都在线缆的表皮上明确标示，测试值必须大于这个值。可使用兆欧表或万用表的通断档测试绝缘情况。短路或者断路的线缆，严禁在地埋时使用。
3）放线：线缆在放线的过程中，必须把线缆盘装时的扭劲去除，小米数非铠装线缆（如帝一视频线、控制线等），放线时从线缆中间开放（中间处劲大，容易卸劲），放线时一边拉线一般旋转线缆释放扭劲，带线缆盘的铠装线缆放线时，单根在300米以内，并且数量在5根以内，可以滚动线缆盘放线，保证线缆的平直，不扭劲。长距离放线必须使用放线盘/架放线。公司要求线缆沟内不能有接头。
4）线缆标识：线缆铺设中，必须做好放线记录表，便于日后的查找及资料的归档，线缆放线记录表，必须登记线缆的种类、线缆的起始端米数、终点端米数、点位的去向等信息.每放一根线缆，必须在线缆的两头做明显的线缆标记，方便在机房整理及日常维护过程中，从大量的线缆中，方便、快捷的找到所需线缆。
放线时严禁野蛮操作，均匀用力，线缆架处1人放线，线缆断几人拉线，放线每到拐弯处必须增加1人，保证线缆受力均匀不在地上拖拉线缆，尤其是砾石水泥路面，保证线缆的绝缘完好。

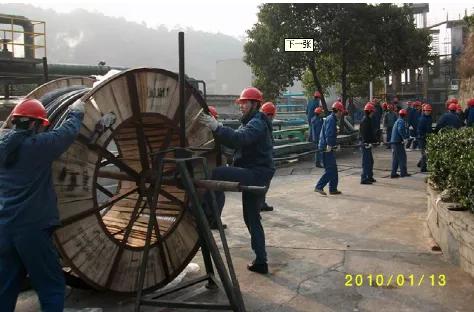

放线施工图
5）线缆在过已有预埋管线的路断时，可以使用钢丝穿过预埋管，再将线缆固定在钢丝上，带过预埋管线路段，如预埋管内线缆较乱，钢丝无法通过，可使用玻璃钢穿线器穿线。

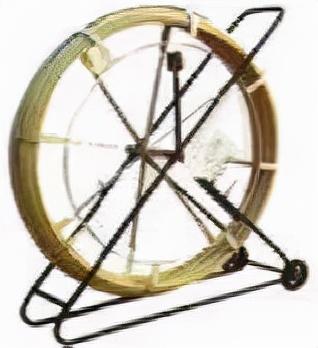

穿线器
1、槽盒内放线
槽式桥架在垂直安装过程中，线缆必须绑扎固定处理，光缆、信号线缆、电力线缆分类捆扎，避免干扰。捆扎距离不宜大于1.5米。
强弱电分开的桥架，在放线时必须把线缆分开铺设，电力线缆放在较宽的一面，视频线、控制、信号线在窄的一边。
线缆铺设应单层敷设，保持水平，不得有交叉，拐弯处以最大截面电缆允许弯曲半径施工（沿槽盒外侧转弯）。
槽盒内的线缆挂标志牌，电缆两端、拐弯处、交叉处必须挂吊牌。
2、钢管、软管穿线
钢管选用热镀锌钢管，管径的大小要根据所穿导线的截面决定。公司一般采用管径20mm或25mm的镀锌钢管。钢管过路部分必须使用50或100钢管，线缆数量在8根内可用50管，8根以上必须使用100钢管。
两根绝缘导线穿于同一根管，管内径不应小于导线外径之和的1.35倍（立管可取1.25倍）。当三根及以上绝缘导线穿于同一根时，导线截面积（包括外护层）的总和，不应超过管内径截面积的60%。
公司所有项目铺设的线缆，只要是裸露在外面的必须使用软管保护，防爆区域使用防爆软管，非防爆区域使用塑封软管。
1．防爆软管连接防爆设备时，软管的角度不能太大，螺丝必须拧紧。
2. 挠性保护管与镀锌钢管连接可以采用专用转接头连接，也可以采用接线盒转接。
3．软管和钢管连接或和设备箱连接时必须用胶泥封堵。
线缆井敷设
1） 线缆井内放线前，必须将盖板每隔20米掀起一块，通风1天后，方能下井穿线。
2）线缆井内强弱电必须分开铺设，高压线缆在下方，低压线缆在上方。

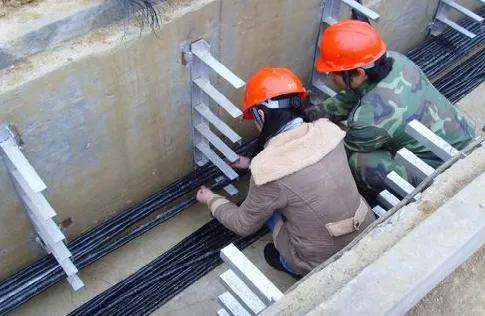

3）线缆铺设完后必须捆扎在角铁上，每隔1个支架捆扎1次。
梅花管穿线时，强电弱电线缆必须分开铺设，避免干扰，管内流有适当余量，当三根及以上绝缘导线穿于同一根梅花管时，导线截面积（包括外护层）的总和，不应超过管内径截面积的60%。。

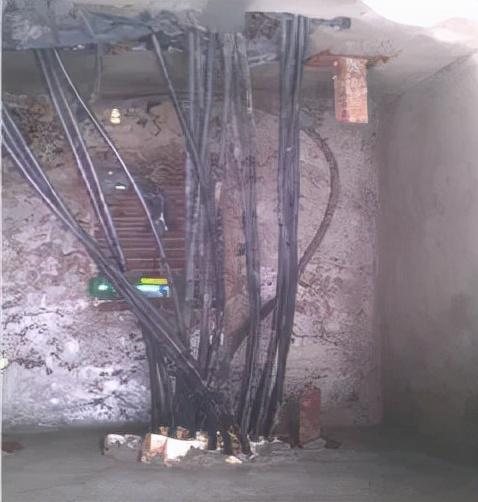

梅花管在每隔70-100米处会有1个人井，人井内穿线要求：
1、线缆平直，隔50CM捆扎一次，捆扎整齐成捆。

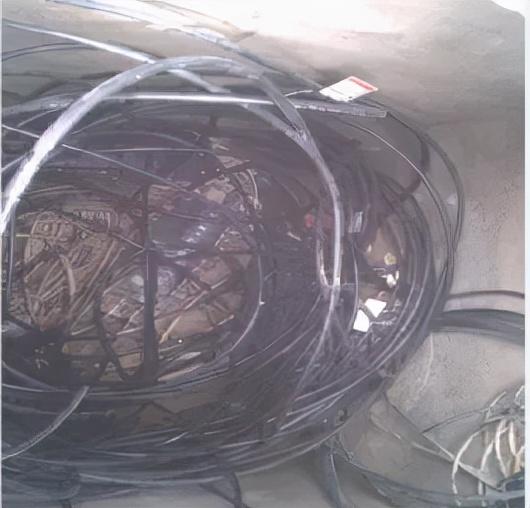

2、每隔3个人井，必须预留3-5米线缆。
3、线缆井在过路的最近的人井，必须预留15米线缆，保证线缆被破坏仍有冗余，线缆盘扎整齐，盘扎直径为1米。
4、人井内的光缆接续时，必须使用光包保护，电源接头时，必须做好防水处理，接头和盘留处应固定在侧墙。
5、井内的线缆，必须挂牌标识，标识牌为牢固耐腐蚀的材料，写清楚线缆的种类及线缆走向。
槽式桥架在垂直安装过程中，线缆必须绑扎固定处理，光缆、信号线缆、电力线缆分类捆扎，避免干扰。捆扎距离不宜大于1.5米。
3直埋敷设的有关要求
直埋敷设用于铠装电缆直接埋设于地下的一种布线方式。
1）铠装电缆铺设前，必须将沟内杂物清除，保证沟底是沙子或细土。
2）电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。
3）隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。
4）电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
5)电缆敷设前后必须进行绝缘摇测或耐压试验。
6)直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。
7)直埋电缆敷设完工序报验后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆，或者电缆遭人破坏遗失。项目人员及时划出土建部分竣工图，标明电缆的实际走向方位坐标及敷设深度。
3室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
4室内沿桥架或托盘敷设电缆、应该在静电地板及空调系统等基本施工完毕后进行，防止其它专业施工时损伤电缆。
