在一些比较单一中小型弱电项目中，图纸是由我们自已设计出图的，或者小项目根本没有图纸，现场沟通一下就能开始施工了。但是在中大型的项目中，我们通过招投标或者其他渠道拿来的项目，都会有设计院设计的初始图纸。我们拿到图纸，首先要做的就是研究图纸，把图纸搞明白，这就需要我们学会如何看图纸。今天就和大家分享一下，如何看懂图纸。
系统图、图例和目录
在中大型项目里，通常不会是单一的子系统，而是十几个，几十个子系统组合而成的复杂系统。如果不把图纸看懂，施工从哪儿开始都不知道，会浪费很多的人工成本。

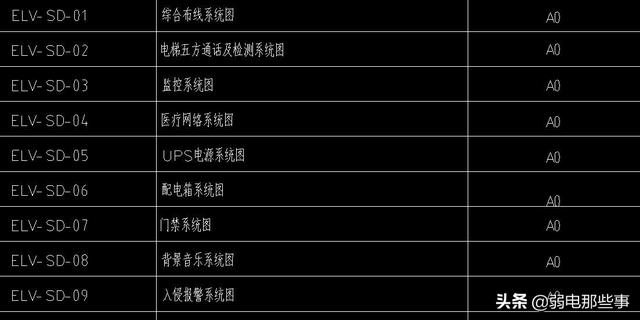

目录列表： 子系统

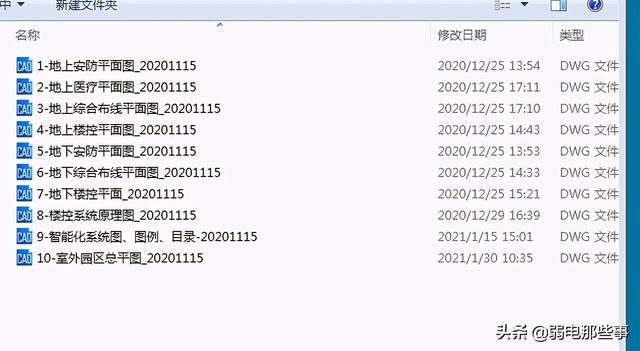

图纸列表、打印尺寸
当我们拿到图纸以后，首先要对图纸上的子系统进行划分，了解有多少个子系统。一定把图纸上的图例看明白，记不住的可以打印出来对照看，因为每个设计院出的图纸，在图例上的图标，都不完全一样，虽然说大同小异，但多少还是有所区别的。

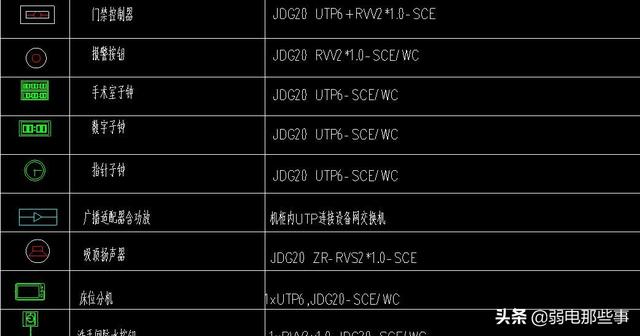

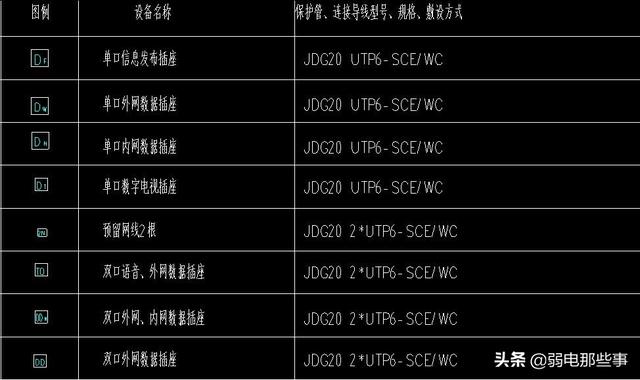

图纸的图例说明，通常不同的设计院会有所区别

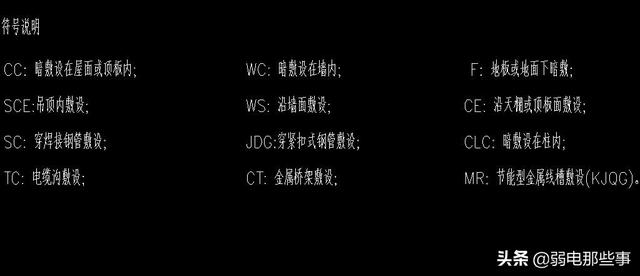

图纸符号说明

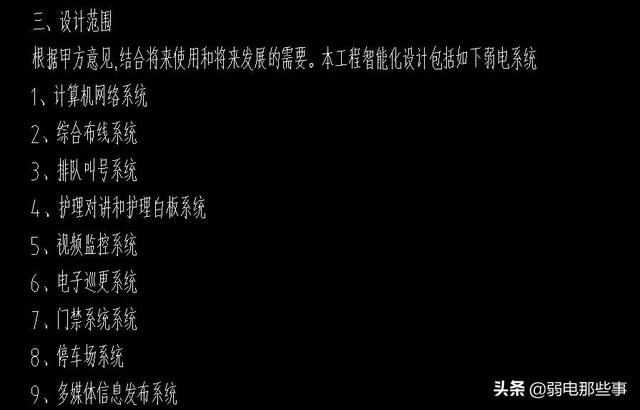

图纸设计范围说明
然后我们要了解整个弱电系统的设计要求，认真看一看系统设计说明，了解整个系统设计的目标和要满足的功能，有助于我们更快更好的理解整个图纸的设计逻辑。

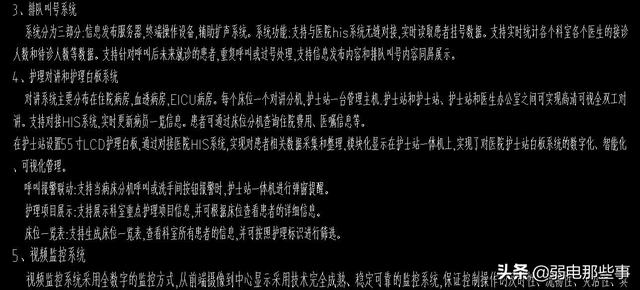

子系统设计功能说明

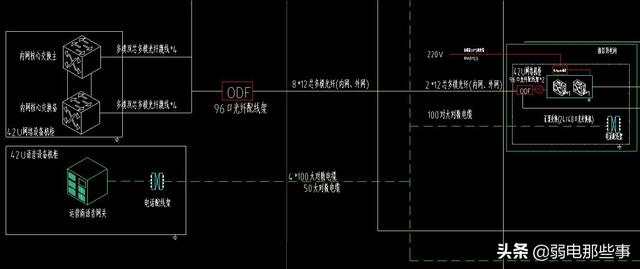

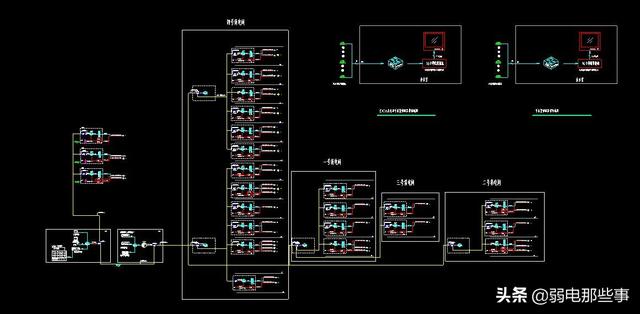

系统架构图细节
当我们把这些基本内容了解完以后，就可以看整个系统的架构图了，系统架构是整个图纸中最重要的部分，整个系统架构设计的是否合理、可行性有多高，关系到整个项目最后的成败。在看架构图时，一定要用自己的专业知识，分析架构图是否可行。是否有更好的方案。大家千万不要以为设计院给出的图纸就一定是对的，很多设计院给出的图纸，都是有问题的。设计院的设计人员并不是弱电行业的专业人士， 几十个子系统下来，出错可以说是必然的。 我们看图纸，不仅是要看懂图纸，而且要在看懂的基础上找到隐藏的问题。中大型的弱电系统，大多数都是在施工前会经过二次深化设计的。

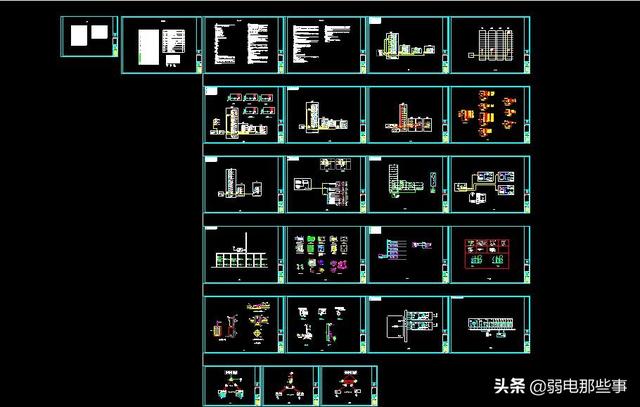

系统架构总览
在看图纸的时候，我们应该把有疑问的，错误的地方记录下来，在与甲方的沟通会上提出我们的疑问，便于二次深化设计时进行修正。

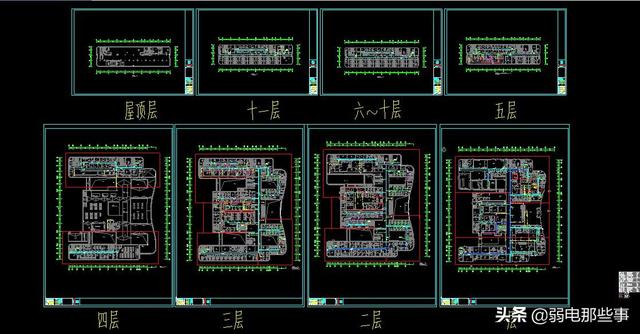

子系统设计平面图
把图纸的架构搞明白以后，我们就可以分子系统来看图了，一个一个的子系统图纸来看，搞清楚每一个子系统的结构和每个子系统包含的内容。
最后，如果图纸有问题 ，与甲方沟通进行二次深化，逐步修改至定稿。当然定稿以后，只是完成了图纸工作的一部分。因为我们还要逐个子系统统计需要的主材和辅材，制作主材和辅材的清单，咨询产品具体价格，根据施工时间节点，安排采购事宜。
总之，在中大型的弱电项目里，看图、深化设计、到最后做出项目的BOM，是一个比较繁琐的过程。但是对于中大型项目来说，每个环节是必不可少的。所以，个体用户很难单独完成这样的中大型弱电系统。
有的人拿到图纸以后，不管三七二十一，就急着安排人到工地施工，边施工边研究图纸，边施工边修改返工，最后发现工人不愿意干了，项目管理人员不知道怎么干，最后干成了烂摊子。
经过很多项目下来，我发现很多工人都是看不懂图纸的，基本是现场管理人员说往哪里放根线就放一根线。所以现场管理人员在初期必须对图纸非常熟悉才行。今天的文章就和大家聊到这里，以后再逐步和大家分享。
