开关、插座是家装中必不可少的物品,开关、插座的种类繁多,不同种类有不同的用法。开关插座有哪些分类?老司机电工今天就为大家介绍开关、插座的分类方法。

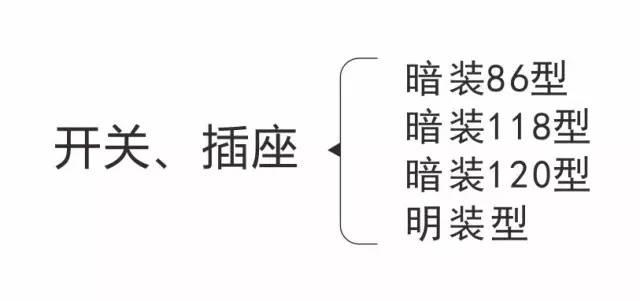

一、安装使用习惯的分类

史上最全弱电史上最全图文详-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

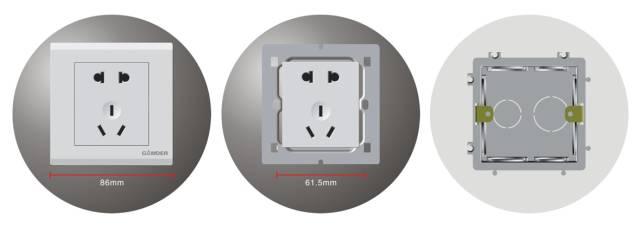

暗装86型:面板尺寸长86mm*高86mm的正方形面板,适用于照明线路和开关插座在墙里暗设的情况,需要先预埋底盒。

史上最全弱电史上最全图文详-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

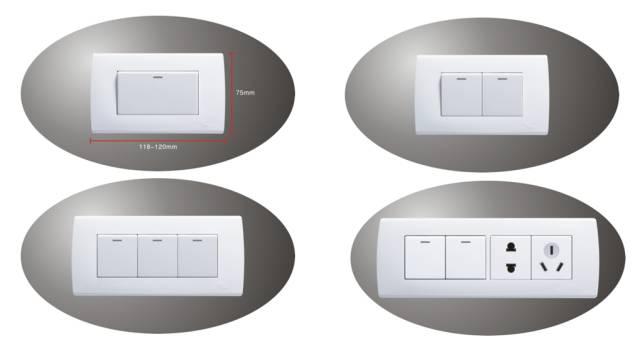

暗装118型:常见的模块以1/2为基础标准,即在一个横装的标准118mm*74mm面板上,能安装下两个1/2标准模块。模块按大小分为1/2、1位两种。适用于照明线路和开关插座在墙里暗设的情况,需要先预埋底盒。

史上最全弱电史上最全图文详-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

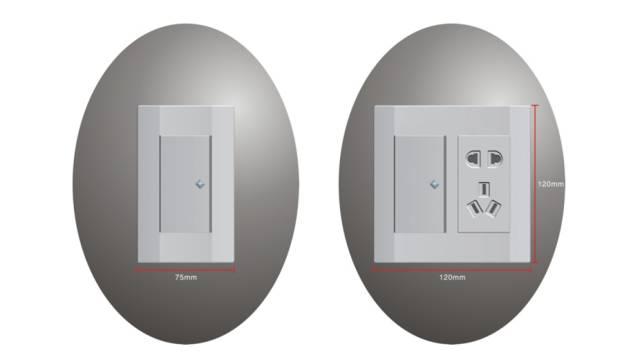

暗装120型:指面板的高度为120mm,120型开关的外形尺寸有两种,一种为单连(70mm*120mm),一种为双连(120mm*120mm),模块按大小分为1/3、2/3、1位三种。

史上最全弱电史上最全图文详-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

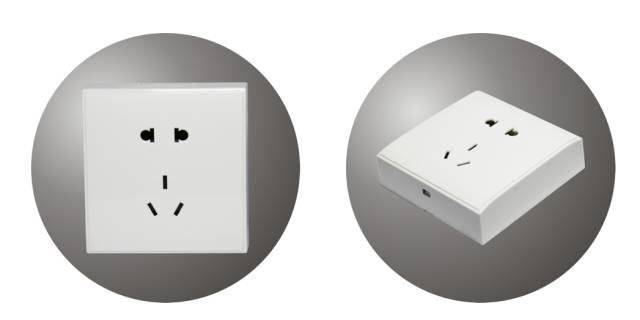

明装型:自带底盒,可直接安装在墙面的开关插座类型。

史上最全弱电史上最全图文详-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

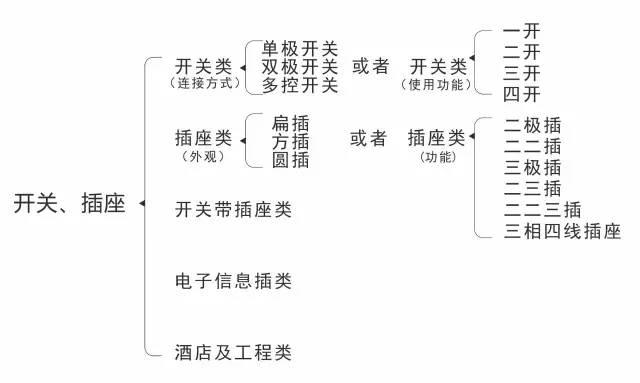

二、使用功能的分类

史上最全弱电史上最全图文详-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

开关类(连接方式):

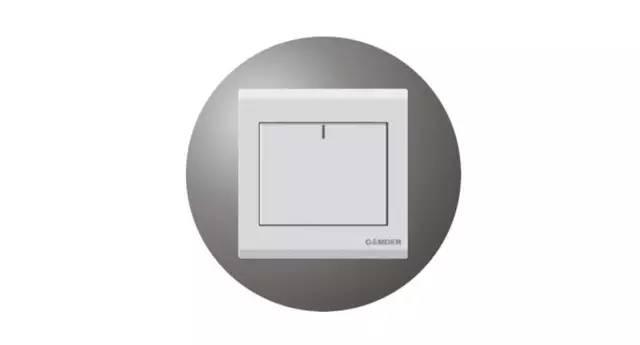

单极开关:控制火线的接通与断开。

双控开关:需两个开关配合使用,可同时控制一个负载。例如,在卧室的门口和床边分别装上一个这样的开关,躺在床上时就不必下床走到门口去关灯,直接按下床边的开关就好了!经常使用的地方有:厨房和客厅之间;比较大的客厅两头;卧室的门口和床边;阳台内外两侧等。

多控开关:三个开关同时控制一路负载通断。

史上最全弱电史上最全图文详-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

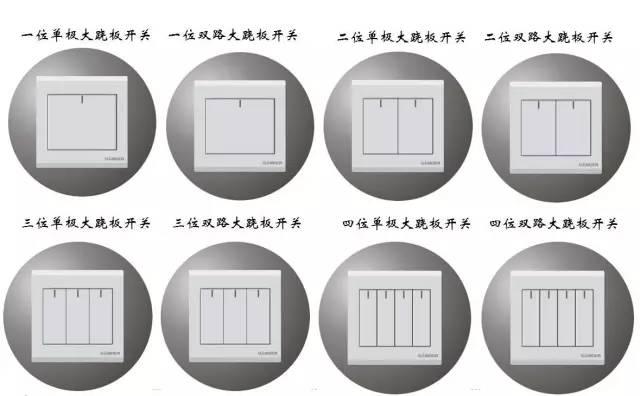

开关类(使用功能):一开、二开、三开、四开指开关上的按键,又名:一位、二位、三位、四位或单联、双联、三联、四联。

史上最全弱电史上最全图文详-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

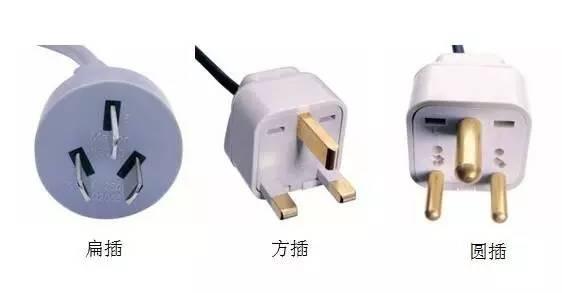

插座类(外观)

扁插:中国、美国、加拿大、日本等国家及地区使用;

方插:香港、英国,新加坡等国家及地区使用;

圆插:欧洲国家使用

史上最全弱电史上最全图文详-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

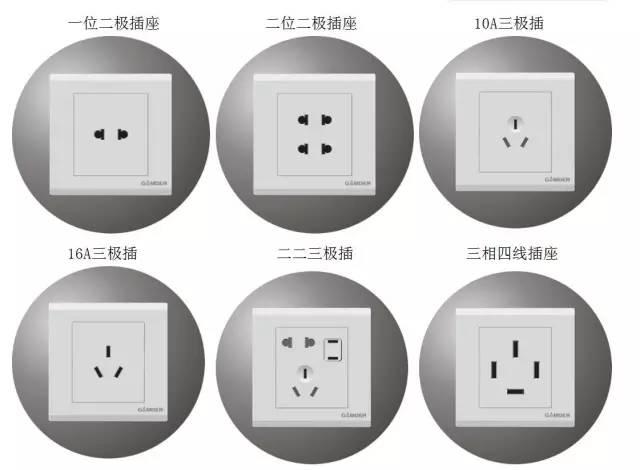

插座类(功能):二极插、二二插、三极插、二三插、二二三插、三相四线插座

史上最全弱电史上最全图文详-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

小知识:16A用于空调等大功率电器,10A用于普通电器。

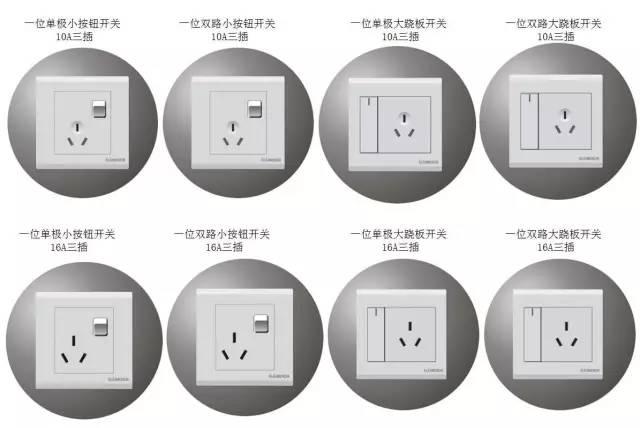

开关带插座类

史上最全弱电史上最全图文详-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

小知识:带开关插座:不用拔下插头,只需将插座上的开关关闭就可以切断电源,不至于拔下来的电线吊着影响美观,比如洗衣机插座不用时可以关上、空调插座淡季关上不用拔掉;插座上的开关也可用于控制灯。

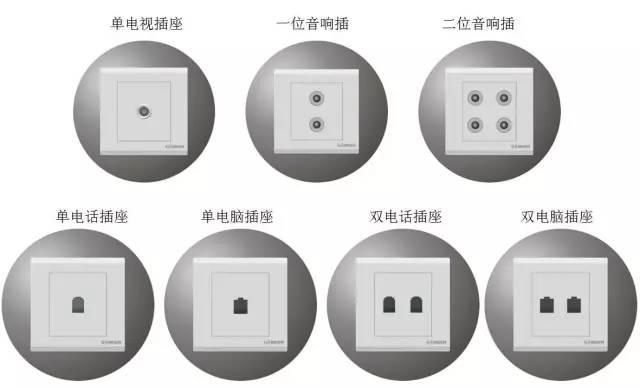

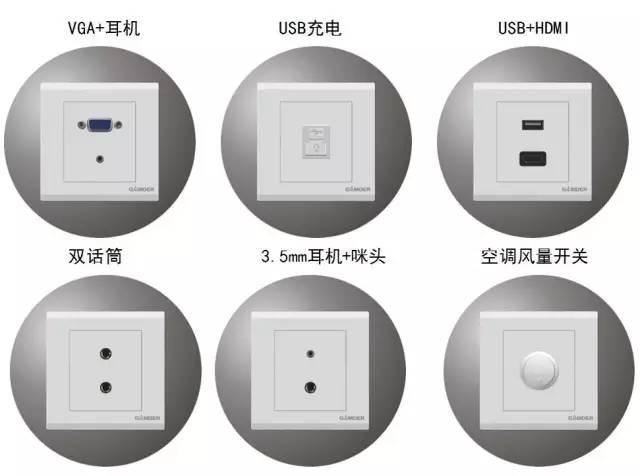

电子信息类

史上最全弱电史上最全图文详-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

史上最全弱电史上最全图文详-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

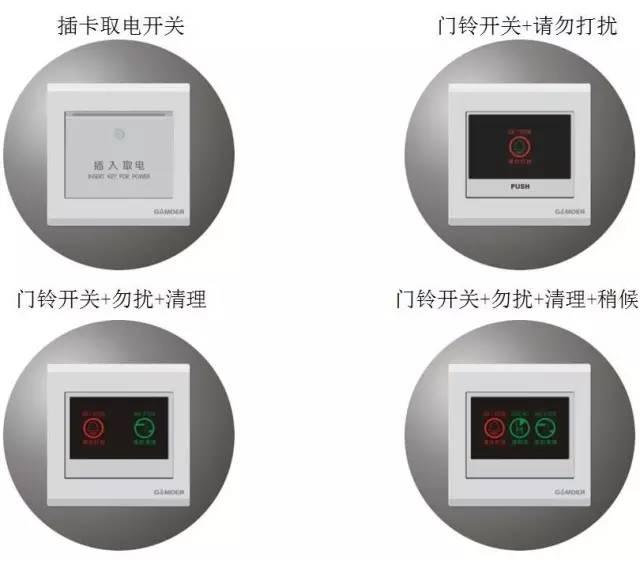

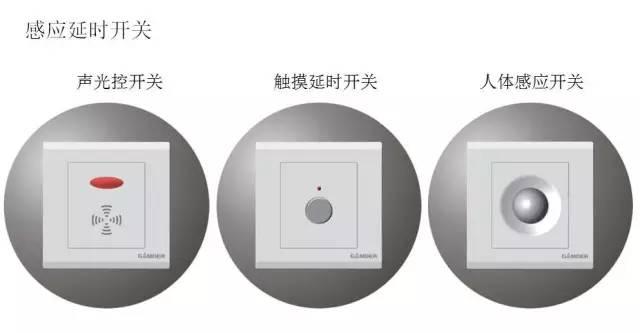

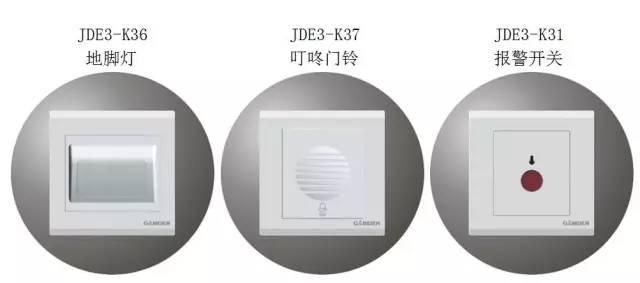

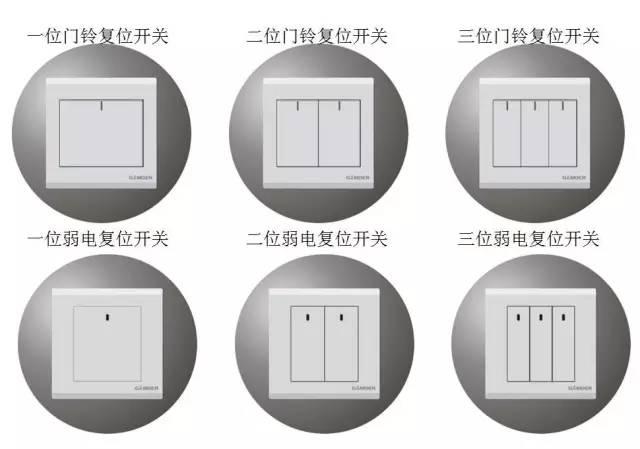

酒店及工程类

史上最全弱电史上最全图文详-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

史上最全弱电史上最全图文详-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

史上最全弱电史上最全图文详-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

史上最全弱电史上最全图文详-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

史上最全弱电史上最全图文详-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

史上最全弱电史上最全图文详-第20张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

史上最全弱电史上最全图文详-第21张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】
