机房项目是弱电行业最频繁的项目之一，那么专业的机房建设都有哪些内容呢？建设一个机房需要注意哪些问题？
本期，河马哥就为各位分享一份《300平米A级机房设计方案》，希望这份方案，可以给广大设计师带来参考价值。
本次机房建设内容包括：外墙隔断、室内装饰、电气系统（含市电接入、低压配电、UPS、发电机、照明、防雷接地系统）、空气调节系统（含精密空调、新风系统）、综合布线系统、监控与安全防范系统（环境监控、安全监控、门禁系统）。
本期方案免费下载方式：
关注公众号：河姆渡方案馆/河姆渡智能建筑
对话框回复：”115“
方案概览
机房特殊要求
根据XXX信息化机房的重要性，结合机房内各类计算机设备对机房环境的技术指标要求，以GB标准A类机房为设计标准，具体技术指标如下：
(1)环境要求：
开机时：温度(夏季)22±2℃，(冬季)20±2℃，变化率<5℃/h，要不凝露；湿度 45％--65％
停机时：温度5℃-----35℃，变化率<5℃/h，要不凝露；湿度40％--70％
尘净度：粒度<0.5μm个数<10000粒/dm3³；
噪音：5点测试平均值<68dB磁场干扰：≤800A/m
无线电干扰：频率范围0.15～1000MHz时不大于120dB
(2) 供配电要求：
电压380V/220V，电压变动范围220V±5％，频率变动范围50Hz±0.2，波形失真率<±5％，瞬间电压波动不超过220V±15％，且在3个周期内恢复。
(3) 照明要求：
地面0.8m处>220Lx，禁止使用电感整流器，主要工作区的平均照度不低于500LUX，办公人员工作区的照度应大于等于200LUX。机房内应无眩光。
配电及UPS系统

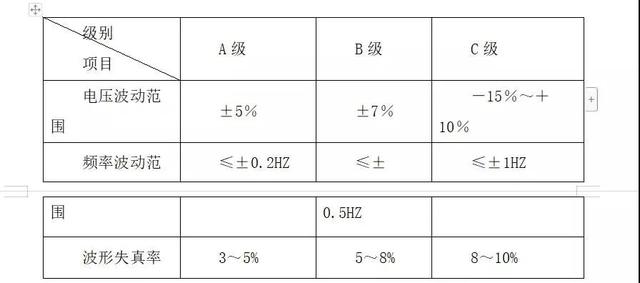

计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB50174－93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：
1）导线的选择
导线的型式：UPS输出配电线路全部采用阻燃电缆配线，市电供电和照明等供电线路建议采用难燃铜芯塑料绝缘导线（ZR-BVV系列）。
导线的截面选择：是根据负荷的大小，允许的电压损失，导线长时间的允许温升及导线的机械强度等因素而定。
2）配电开关
低压开关配置有电子脱扣器，具有可调式LT（长延时）过负荷保护、ST（短延时）短路电流保护、INST（瞬时）电流保护。
设计选型产品均符合IEC 898，GB10963标准和CCEE安全认证。
照明系统设计
照明分正常照明、应急工作照明。正常照明时，主机房照度应大于500Lx。照明荧光灯采用电子镇流器。其优点是：节能、启动性能好、功力因数高、无音频噪声、无频闪现象，对计算机电源无干扰。同时采用第三代细管荧光灯，它采用三基色稀土荧光粉，填充的汞液采用特制的密封水银丸，保证管内汞蒸气含量不变，防止灯管寿命结束后汞的外泄，另灯管寿命比其他灯管长。
应急工作照明，采取正常照明的灯具中的某一组一灯管，按需设立，由备用UPS供电的方式解决应急时的照明。确保因停电各种原因，能让机房工作人员正常疏散（≥60LX）。
本工程主机房的平均照度400lx，机房照明使用节能灯，采用无眩光多隔栅灯棚。由于节能灯是感性元件，对UPS有较大影响，所以故障照明供电回路应设计一个切换箱，一般由市电供电，当市电停止时才转入UPS供电。
UPS结构机功能介绍
1）系统需求分析
需要1套三进三出40KVA并联冗余，后备时间1小时。要求安全可靠，维护保养方便，及完善的监控系统。
2）系统配置

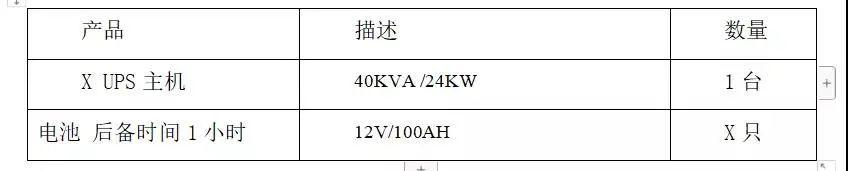

根据要求，我们提供以下方案：
接地防雷系统
1）总体要求
中心机房的设备属计算机系列对浪涌过电压极敏感的精密电子设备，而雷电电磁脉冲（LEMP）在连接设备的导线（电源线、信号线、接地线等）或其它金属管线上产生的传导、感应浪涌冲击，或空间辐射电磁场效应对设备的直接干扰作用可能造成设备损坏、失效故障，严重危害机房内重要设备的安全运行。
因此，建立一个安全可靠的防雷过电压保护系统，对确保中心机房的全体候安全运行是极为重要的。
2）屏蔽、接地和等电位连接要求
1、为减少机房内的雷电电磁干扰效应，应联合采取空间屏蔽和线路屏蔽措施，并以合适的路径敷设线路。
2、机房的接地系统采用联合接地方式。交流接地、安全保护地、直流工作接地、防雷接地等共用一组接地装置，其接地电阻要求不大于1Ω。机房接地网可采用原机房地网进行改造。应由接地装置以不小于70mm2铜线引接地干线到UPS电源室、主机房，长度为X米。
3、应在UPS电源室、主机房安装等电位连接网络。主机房要求采用M型等电位连接网络，采用不小于30×3mm2扁铜排在防静电地板下按不大于1m×1m网格敷设了网格状等电位连接带，设备机柜、设备金属外壳、电缆桥架、金属管槽、屏蔽线缆屏蔽层、防静电地板接地角、安全保护接地、SPD接地端等均应就近接到等电位连接带上，30×3mm2扁铜排总长度为XXX米。
4、对接地有特殊要求需单独接地的设备，其接地线及其他接地线之间的距离，在保证不受干扰的情况下，应尽量同路径敷设，以减少形成的环路面积。
5、安装一个人工地网，采用热镀锌钢材和非金属接地材料制作。
环境监控系统

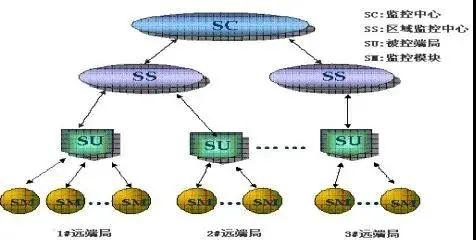

监控系统结构多级组网结构示意图

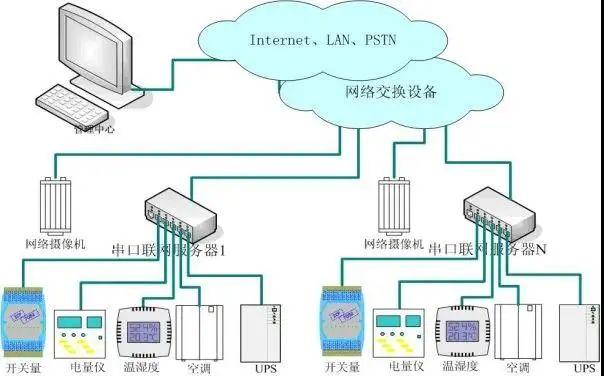

多元化机房监控联网组图

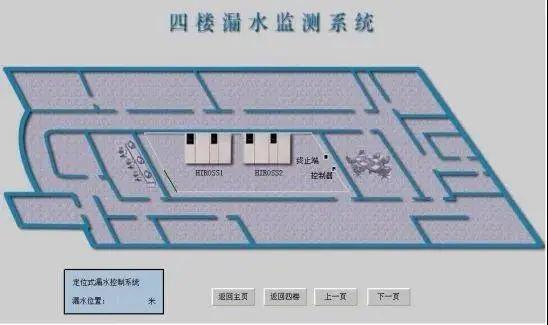

漏水检测子系统
因篇幅有限，不一一展示全部内容，可免费下载并查看完整图纸。
