机房工程整体设计方案
设计组织方案
第一节、 系统设备配置、系统功能及技术指标本次投标内容包括机房工程、设备供货安装调试工程、售后服务。以下各章节是我公司的设计及方案，包括建筑装饰、电气、空调通风、弱电设备安装等。
本设计方案是严格按照国家规范、甲方招标文件的要求编制。具体配置详见各章节设计方案，本次机房按照A类机房设计，可靠性达到99.9999%，详见可靠性计算。
在这里我公司郑重承诺，投标文件的设备选型及配置，完全满足设计和招标技术文件的系统功能和性能要求，并承诺实现设计施工图和招标技术文件系统功能要求。
第二节、 设计依据l 《电子计算机场地通用规范》(GB/T-2887-2000)
l 《电子计算机房设计规范》（GB 50174-93）
l 《计算机房用活动地板技术条件》((SJ/T 10796-2001)
l 《建筑设计防火规范》（GB50016-2006）
l 《建筑内部装修设计防火规范》(GB 50222-95)
l 《计算机房施工和验收规范》(SJ/T 30003-93)
l 《民用建筑电气设计规范》（JGJ16－2008）
l 《供配电系统设计规范》(GB 50052-95)
l 《低压配电设计规范》(GB 50054-95)
l 《建筑照明设计标准》（GB50034-2004）
l 《通用用电设备设计规范》(GB 50055-93)
l 《建筑物防雷设计规范》（GB50057-94）（2000版）
l 《建筑物电子信息系统防雷技术规范》（GB50343-2004）
l 《采暖通风与空气调节设计规范》（GB50019-2003）
l 《通风与空调工程施工及验收规范》（GB 50243-2002）
l 《智能建筑设计标准》（GB/T 50314-2006）
l 《安全防范工程技术规范》（GB50348-2004）
l 《综合布线系统工程设计规范》（GB 50311-2007）
l 《综合布线系统工程验收规范》（GB 50312-2007）
l 《民用闭路监视电视系统工程技术规范》(GB 50198-94)
l 《大楼通信综合布线系统》(YD/T926.1)
l 《防盗报警控制器通用技术条件》
第三节、总体设计说明一、项目需求分析根据与用户的的充分沟通，并对图纸进行深入了解，我公司对本次设计与施工进行了全面的考虑，了解到用户随着业务量的不断扩大，需要较大的机房空间来处理更多数据，在有限的空间内，尽量多放置机柜，并考虑日后合理扩容。本次方案根据这一情况，做出相应设计。
二、项目概述XXX住房公积金数据中心机房位于三楼。
核心机房295平米；
监控室64平米；
UPS室45平米；
测试机房及缓冲区41平米；
三、数据中心建设基本要求1、建设目标体现“面向未来”的设计思想，即立足现在，又能适应今后的发展。建设一个具有国际水平的数据中心。
数据中心建设应达到以下目标：
1、安全可靠、绿色环保、功能完备、可持续发展。
2、可投资合理、布局合理、美观大方、节能减排、设施先进。
3、同时为相关工作人员提供方便、快捷、舒适的工作环境，并为管理人员提供安全、高效的管理手段。
2、建设原则主要建设原则是：合理统筹规划装修装饰、机房机电系统、消防系统、通讯等系统的建设规划，确保：
（1）适应多种类型的计算机设备；
（2）具有国际先进性；
（3）确保运行安全可靠，便于管理；
（4）具有灵活应变的能力；
（5）具有阶段性发展的适应能力；
（6）提供安全、舒适的工作环境。
建设具有国际先进水平及国际性安全水准的计算机机房。其功能区分布合理，具有较强的通用性及应变能力，适应多样化计算机设备运营管理需求发展变化。总体系统设计力求做到应用调整期影响面最小化。计算机机房基础配套机电环境应具有强大的通用性、适应性、可靠性，便于集中管理分布实施。搭建智能化、网络化计算机机房管理系统的基础环境。
智能化可管理型机房工程建设总体设计原则应从以下几大方面考虑：
A、数据中心系统整体性原则
数据中心各个子系统应统一设计、统一规划，保证各个子系统的衔接。所有的系统设计应在建设时统一规划。对于建筑体中各个计算机机房单元，应具有较强的通用性。制定统一的智能化管理标准及应用基础平台。
B、先进性与实用性相结合
采用国际先进技术，构建合理的适当超前的技术体系架构，用以确保较长时期的技术领先地位。同时加强与实用性结合的综合分析，可保障投资的合理效力。
C、系统的可靠性原则
指机房环境可供用户使用的时间。由于业务需要提供7X24小时不间断服务，系统的高可用性是一个非常重要的目标。需考虑包括环境、配电、空调等机房系统的冗余以及平均无故障时间（MTBF）、停机成本、灾难恢复等内容。
对于各系统应采用高可靠性设计标准。各个系统设计按照高可靠性要求的设计标准，准备合理的容余能力及灾难备份能力。为计算机应用系统的高可靠性目标要求提供匹配的基础环境设施条件。
D、系统的安全性原则
应具有完整的安全策略和切实可靠的安全手段来保障数据中心用户运行系统基础环境的安全。在防火、防水、承重、防虫、防鼠、防盗、防破坏、接地、防雷、防电磁干扰、降噪等方面采取有效措施。可从建筑安全性、区域逻辑管理安全性、运行管理安全性、通讯系统管理安全性、配套基础设施安全性等各角度总体规划。
E、系统的可管理性原则
由于机房具有一定复杂性，随着业务的不断发展，管理的任务必定会日益繁重。所以在数据中心的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个电脑机房的运行状况，实时声光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化机房管理人员的维护工作，从而为其中心机房安全、可靠的运行提供最有力的保障。各系统应具有较强的集中式管理加分布式实施的可管理性逻辑。并为分布式实施调整，提供了清晰管理逻辑。
F、总体集成性原则
各系统特性存在相对差异，又具有相对的独立性，总体系统构架中应借助信息网络化管理平台，搭建统一的智能化集成管理体系。为数据中心计算机机房群落的集中管理提供良好的控制平台。
G、系统的灵活性及可扩展性原则
在满足可靠性和安全性前提下，采用国际先进技术，构建合理的适当超前的技术体系架构，用以确保长时间的技术领先的地位，同时加强与实用性结合的综合分析，保证投资的合理性。
H、节能、环保、减排的原则
在数据中心的设计、施工及运行中应充分贯彻节能、环保、减排的原则，建设绿色数据中心。
3、数据中心设计定位本数据中心为XXX住房公积金管理中心机房，其重要性不言而喻，因此数据中心其设计定位为A类机房，即：安全防护等级：按照一级防护等级标准设计；供电等级：按A类场地等级要求进行设计。防火等级：按A级防火要求设计；环境等级：按A类场地环境等级要求进行设计。

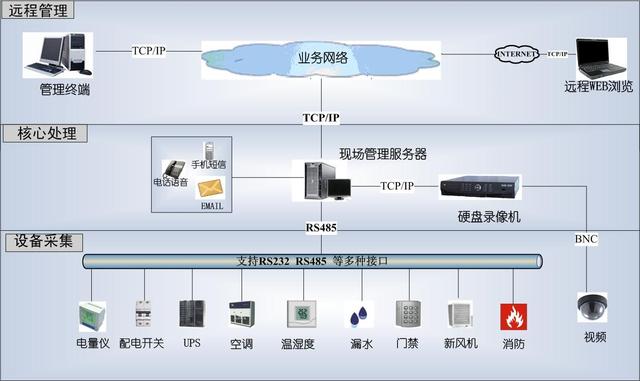

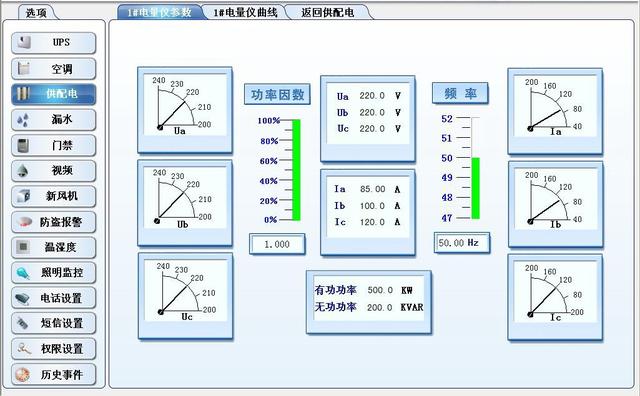

4、设计施工范围本机房设计施工内容包括：装饰装修工程、UPS配电系统工程、市电供配电工程、空调及新风、消防排烟系统工程、网络布线系统工程、机房智能化管理系统工程（含动力环境监控、门禁、电视监控）、精密空调的配合安装工程、VRV空调的配合工程等。
第四节、功能区规划一、用户需求核心机房295平米，机柜48个；
监控室64平米，拼接墙2*3；

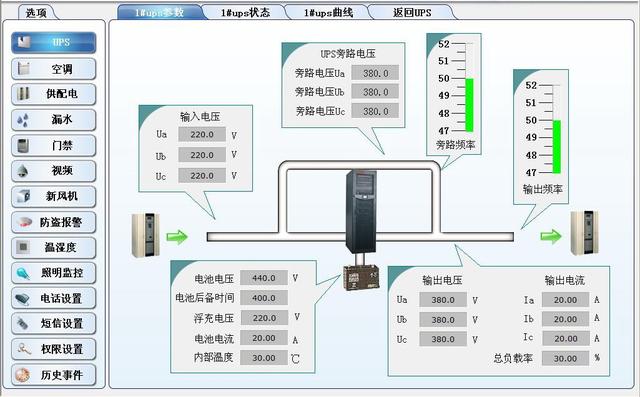

UPS室45平米，120KVA模块UPS1台；
测试机房及缓冲区41平米，工位4个；
二、平面分割说明本次设计把整个机房做了合理性划分，把机房人为得分为有人区（辅助区）与无人区（机房区支持区）。这样不仅使机房布局合理，又大大增强机房的安全性：不同区域，设置不同的安全级别。未经授权的人员无法通过缓冲区进入核心机房区，这样既节省日常管理成本，又保证机房正常安全运行。

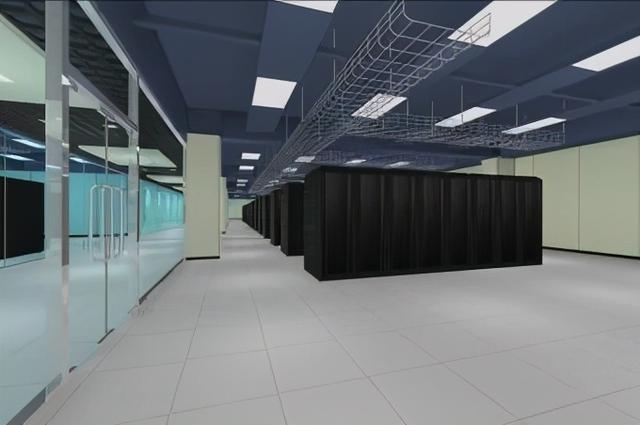

核心机房区域通过一条参观走廊贯通，整体布局分割条理清晰，根据需要划分各个功能分区，并最大程度利用面积。包括PC服务器机房、服务器备用扩展区、网络机房、电信机房、小型机、存储机房、UPS配电间、电池间。
机房区:包括PC服务器机房、服务器备用扩展区、网络机房、电信机房、小型机、存储机房、小型机备用扩展区、介质室、钢瓶间。
辅助区：机房操作间、更衣室、外走廊。
三、平面扩展性说明
四、便于维护改造说明本次机房区用电及空调配置是按照满负荷进行设计，供电量足够大，每个房间都配备单相、三相电源，今后若房间功能变更后完全可以满足各种设备用电。所有房间墙面或地板上安装市电插座，便于机房清洁、维修之用。
维护人员通过门禁及缓冲区后可以根据门禁卡权限直接进入相应的机房。

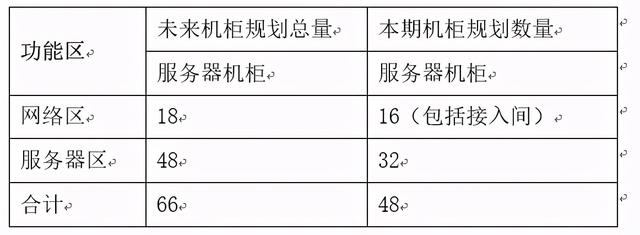

第五节、设备部署方案服务器机柜32台，网络机柜16台；
。。。。等等。
