光纤布线的元件:线路管理件光纤布线元件中的线路管理件主要包括:

1)交连硬件。

2)光纤交连场。

3)光纤交连部件管理/标记。

4)推荐的跨接线长度。

5)光纤互连场。

6)其他机柜附件。

现分别叙述如下。

1.交连硬件

光纤互连装置(LIU)硬件是SYSTIMAXPDS中的标准光纤交连设备,该设备除支持连接器,还直接支持束状光缆和跨接线光缆设计。

LIU硬件包括以下部件:

1)100A光纤互连装置(LIU):可完成12个光纤端接。该装置宽为190.5mm(7.5in),长为222.2mm(8.75in),深为76.2mm(3.0in)。

2)10A光纤连接器面板:可安装6个ST耦合器。该面板安装在100ALIU上开挖的窗口上。

3)200A光纤互连装置:可完成24个光纤端接。该装置宽为190.5mm(7.5in),长为222.2mm(8.75in),深为100mm(4in)。

4)400A光纤互连装置:可容纳48根光纤或24个绞接和24个端接。该装置利用ST连接器面板来提供STII连接器所需的端接能力。其门锁增加了安全性。该装置高280mm(1lin),宽430mm(17in),深150mm(6in)。

为了便于使用,将交连硬件归纳于表1。

表1 LIU硬件表

光纤互连部件类型

连接器

交连

物理尺寸

面板

数量

类型

数量

每面垂直过线槽

每面水平过线槽

宽(cm(in))

高(cm(in))

深(cm(in))

10A

(2)

STII

(6)

1A4或1A8

1A6或1A8

19.05

22.22

7.6

10SC1

(2)

SG(SGL)

(6)

1A4或1A8

1A6或1A8

(7.5)

(8.75)

(3.0)

100A

10SC2

(2)

SC(Duplex)

(3)

1A4或1A8

1A6或1A8

ESCON

(2)

ESCON

(3)

A4F

A6F

FDDI

(2)

FDDI

(3)

A4F

A6F

10A

(4)

STII

(12)

2A4或2A8

2A6

19.05

22.22

4.0

10SC1

(4)

SG(SGL)

(12)

2A4或2A8

2A6

(7.5)

(8.75)

(10)

200A

10SC2

(4)

SC(Duplex)

(6)

2A4或2A8

2A6

ESCON

(4)

ESCON

(6)

A4F

A6F

FDDI

(4)

FDDI

(6)

A4F

A6F

200B

1000ST

1000SC

2000ESCON

2000FDDI

(4)

(4)

(4)

(4)

STII

SC

ESCON

FDDI

(12)(12)(6)(6)

43.18

(17)

32

(12.6)

13.34

(5.25)

400A

1000ST

1000SC

2000ESCON

2000FDDI

(8)

(8)

(8)

(8)

STII

SC

ESCON

FDDI

(48)

(48)

(24)

(24)

28

(ID

43

(17)

15

(6)

100A LIU光纤互连装置如图1所示。

综合布线系统工程:网络布线压接技术-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图1 100A LIU光纤互连装置

2.光纤交连场

光纤交连场可以使每一根输入的光纤通过两端均有套箍的跨接线光缆连接到输出光纤,光纤交连由若干个模块组成,每个模块端接12根光纤。

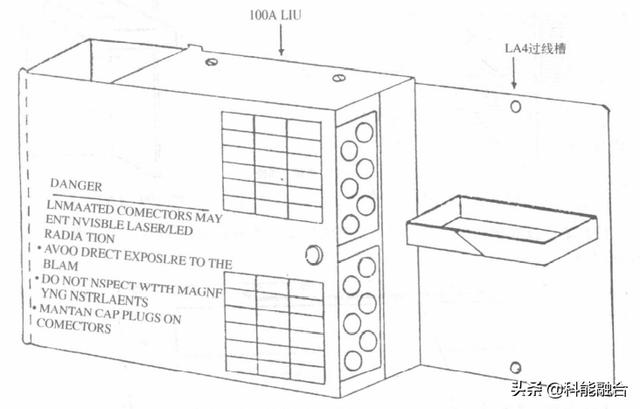

图2所示的光纤交连场模块包括一个100A LIU,两个10A连接器面板和一个1A2跨接线过线槽(如果光纤交连模块不止1列,则还需配备1A6捷径过线槽)。

综合布线系统工程:网络布线压接技术-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图2 光纤交连场模块

一个光纤交连场可以将6个模块堆积在一起(从地板算起的LIU顶部的最大高度为127.2mm(68in))。如果需要附加端接,则要用1A6捷径过线槽将各列LIU互连在一起。

一个光纤交连场最多可扩充到12列,每列6个100ALIU。每列可端接72根光纤,因而一个全配置的交连场可容纳864根光纤,占用的墙面符号为3.51m*1.42m(11.6ft*4.8ft)。

与光纤互连方法相比,光纤交连方法较为灵活,但它的连接器损耗会增加一倍。

1A4光纤的过线槽(跨接线过线槽)和1A6光纤过线槽(捷径过线槽)均用于建立光纤交连场,其主要功能是保持光纤跨接线。

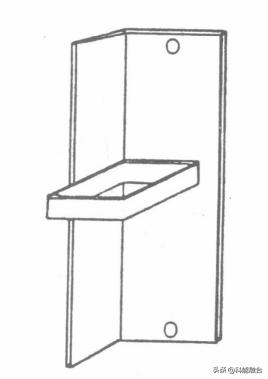

1A4跨接线过线槽(垂直过线槽)宽101.6mm,高222.2mm(宽4in,高8.75in),如图3所示。

综合布线系统工程:网络布线压接技术-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图3 1A4光纤过线槽

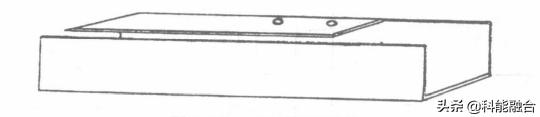

1A6捷径过线槽(水平过线槽)宽292.1mm,高101.6mm(宽11.5in,高4in),如图4所示。

综合布线系统工程:网络布线压接技术-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图4 1A6光纤过线槽

1A8是垂直铝制过线槽,配有可拆卸盖板以加强对光纤跨接线的机械保护。该面板的深度与100A面板相同,不同于200A面板。

在光纤交连的100A或200A中,还有一个成品扇出件。

扇出件专门与100或200A品OIU/OCU配用,使带阵列连接器的光缆容易在端接面板处变换成12根单独的光纤。

标准扇出件是一个带阵列连接器的带状光缆,它的另一端分成12根带连接器的光纤。每根光纤都有特别结实的缓冲层,以便在操作时得到更好的保护。标准扇出件的长度为1828.8mm(72in),其中1219.2mm(48in)是带状光缆,609.6mm(24in)为彼此分开的单独光纤。

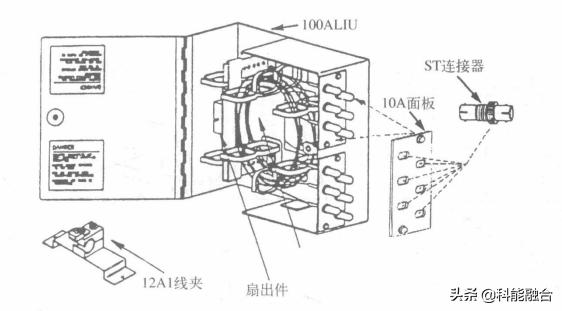

所有AT&T光纤和连接器类型均有相应的扇出件,如图5所示。

综合布线系统工程:网络布线压接技术-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图5 扇出件所在的位置

3.光纤交连部件管理/标记

光纤端接场按功能管理,它的标记分为两级,即Level1和Level2。

Level1互连场允许一个直接的金属箍把一根输入光纤与另一根输出光纤连接。这是一种典型的点到点的光纤连接,通常用于简单的发送器到接收器之间的连接。

Level2交连场允许每一条输入光纤通过单光纤跨接线连接到输出光纤。

4.推荐的跨接线长度

AT&T公司对跨接线有要求,表2给出用于光纤交连模块跨接线的1860A单光纤(62.5/125祈)互连光缆的推荐长度。

这种长度的光缆有预先接好STII连接器的,也有在现场安装连接器的。

5.光纤互连场

光纤互连场使得每根输入光纤可以通过套箍直接连至输出光纤上。光纤互连场包括若干个模块,每个模块允许12根输入光纤与12根输出光纤连接起来。

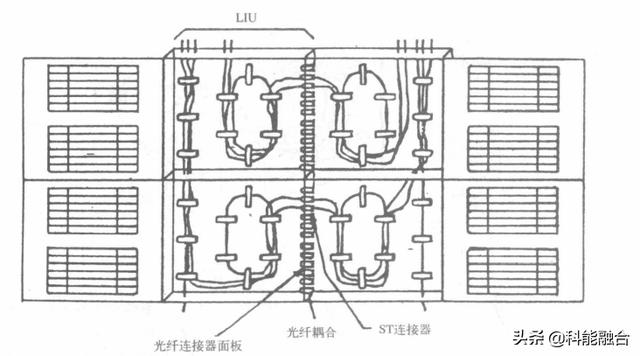

如图6所示,一个光纤互连模块包括两个100ALIU和两个10A连接器面板。

综合布线系统工程:网络布线压接技术-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图6 光纤互连模块

6.其他机柜附件

(1)12A1缆夹

12A1缆夹是为了保证安全,把出厂时已端接的带状光缆连至一列100ALIU上方的底板处接地。安装架、塑料夹和接地连接器均预先装配好。12A2缆夹类似于12A1,但不含接合与接地材料。

(2)1A1固定器

1A1固定器提供了在10ALIU内部安装扇出件所需的空间。它包括两个阵列连接器处套和一个扇出件安装螺丝。

(3)1A1适配器

1A1适配器引导和保护光纤从缆夹延伸到相邻的西列100ALIU。1A1适配器包括一个管道、一个T形接头、一个90。弯头、两个导片和安装螺丝。

LCGX光纤交叉连接系统LCGX光纤交叉连接系统由LCGX光纤交叉接线架及有关的设备组成,用于连接各控

制点。LCGX光纤交叉接线架的特点如下:

1)提供编制方式和统一方式的交叉接线架。

2)可提供20条光缆的端子和接地点。

3)设计紧凑(57.5cm壁挂式),节省墙壁的有效面积。

4)产品按框架进行模块化设计,用户可根据需要以框架进行扩充。

5)大容量——576条/每个接线板;11520线/每组排列接线板。

6)可以适应各种各样的连接器和接头。

7)连接器周围有足够的空间便于接线操作。

OSP光缆与LGBC光缆接线方法如下:

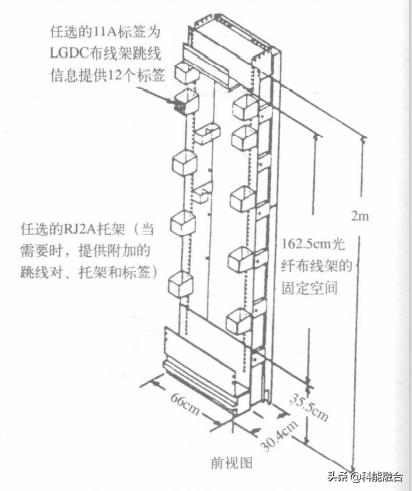

在建筑物缆线入口区安装一个光缆进行设备(LCEF)箱,在此箱内完成OSP光缆与LGBC光缆的接续,然后将LGBC光缆连到设备间的LCGX接线框架,再敷设到整个大楼中去,以满足防火雷击的规定。如图7所示。

综合布线系统工程:网络布线压接技术-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图7 光纤交叉连接框架

光纤交叉连接框架利用大小不同的凸缘网络架来组成框架结构。光纤交叉连接架它装了靠螺栓固定的夹子,以便引导和保护光缆,各种模块化的隔板可以容纳所有的光缆、连接器和接合装置,同时也用做接合和端接。装上了模块化隔板的光纤交叉连接框架可以成排装在一起,或者逐步增加而连成一排。

光纤连接架

光纤端接架(盒)是光纤线路的端接和交连的地方。它的模块化设计允许灵活地把一个线路直接连到一个设备线路或利用短的互连光缆把两条线路交连起来。可用于光缆端接,带状光缆、单根光纤的接合以及存放光纤的跨接线”的需求。

所有的光纤架均可安装在19in或23in的标准框架上,也可直接挂在设备间或配线间的墙壁上。设计时,可根据功能和容量选择连接器。

1.光纤端接架

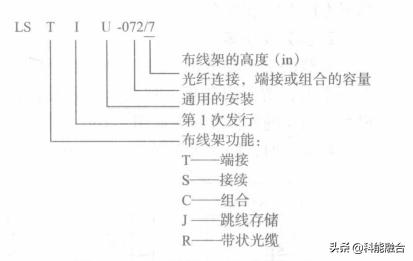

AT&T光纤端接架的型号编码方法如图8所示。

综合布线系统工程:网络布线压接技术-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图8 光纤端口接架编写方法

LGBC光缆或OSP光缆均可直接连到此类架子上去。OSP光缆最多连4根(每个侧面两根),该架还能存放光纤的松弛部分,并保持3.8cm的最小弯曲半径。架子上可安装标准的(支持6组件)嵌板12个,故可提供72根光纤的端接容量。在正面(前面)通道中装上塑料保持环(一行)以引导光纤跳线,减少跳线的张力强度,在正面的前面板处提供有格式化标签的纸用来记录光纤端接位置。这些架子还可用于光纤的接续,参看图9。

综合布线系统工程:网络布线压接技术-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图9 LSTIU-072/7光纤端接架

2.光纤组合柜

光纤组合柜采用支架安装,拉出式抽盘设计,可作为多至24条ST、24条SC或12双工式SC接头终端。当用做拼接盘时,其多功能设计可容纳多至24个拼接、32个独立融合拼接或12个大量融合拼接。组合柜本身含有一个滑动式抽盘,其中包含两个76mm的存储轴及两个防水电缆扣锁开口,它可以保证足够的光纤弯曲半径。用户亦可自行加上拼接组织器件,光纤组合柜亦有两个纤维制造的、可自动上锁的滑架,可把组合柜从架框上拉开,方便存取;组合柜本身则以两个钢制的托架装在支架上。

光纤交连场的设计1.单列交连场

安装1列交连场,可把第一个LIU放在规定空间的左上角。其他的扩充模块放在第一个模块的下方,直到1列交连场总共有6个模块。在这1列的最后一个模块下方应增加一个1A6光纤过线槽。如果需要增加列数,每个新增加列都应先增加一个1A6过线槽,并与第1列下方已有的过线槽对齐。

2.多列交连场

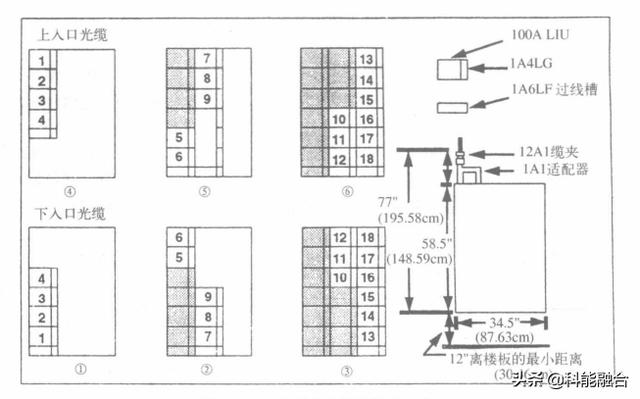

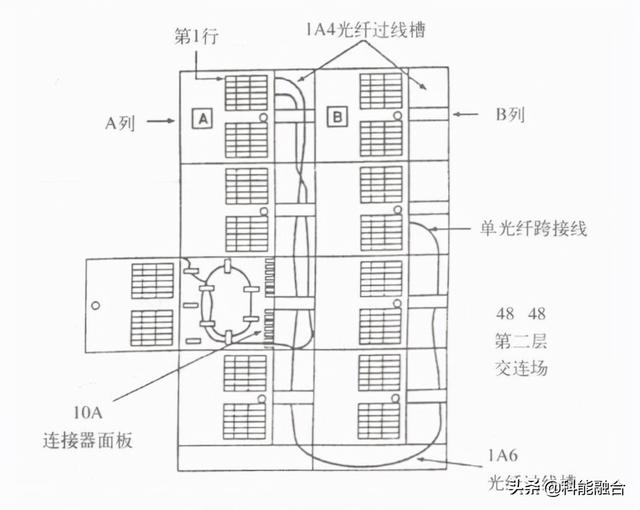

安装的交连场不止一列,应把第1个LIU放在规定空间的最下方,而且先给每12行配上一个1A6光纤过线槽。把它放在最下方LIU的底部至少应比楼板高出30.5mm。6列216根光纤交连场的扩展次序如图10所示。

综合布线系统工程:网络布线压接技术-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图10 光纤交连场的扩展次序

在安装时,同一水平面上的所有模块应当对齐,避免出现偏差。

光纤连接管理按照光纤端接功能进行管理,可将管理分成两级,即分别标为第1级和第2级。

第1级互连场允许利用金属箍,把一根输入光纤直接连到一根输出光纤;这是典型的点对点的光纤链路,通常用做简单的发送端到接收端的连接。

第2级交连场允许每根输入光纤可通过一根光纤跨接线连到一根输出光纤。

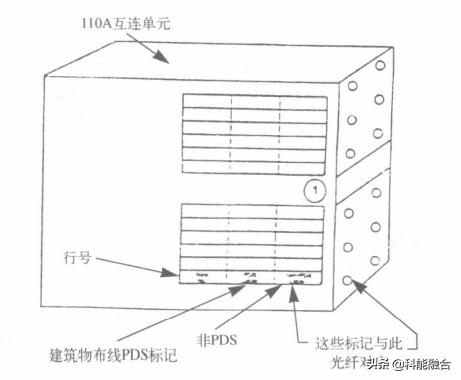

交连场的每根光纤上都有两种标记:一种是非综合布线系统标记,它标明该光纤所连接的具体终端设备;另一种是综合布线系统标记,它标明该光纤的识别码,如图11所示。

综合布线系统工程:网络布线压接技术-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图11 交连场光纤管理标记

每根光纤标记应包括以下两大类信息:

1)光纤远端的位置:

□设备位置□交连场

□墙或楼层连接器

如果光纤出现在交连场,这部分的信息应包括:

2)光纤本身的说明:

□光纤类型

□该光纤所在的光缆的区间号

□离此连接点最近处的光纤颜色

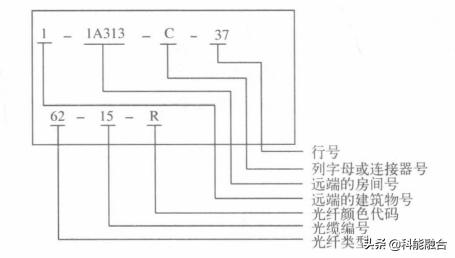

每根光纤标记编制方式,如图12所示。

综合布线系统工程:网络布线压接技术-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图12 光纤标记编制方式

除了各个光纤标记提供的信息外,每条光缆上还有标记以提供如下信息:

1)远端的位置。

2)该光缆的特殊信息。

光缆的特殊信息包括光缆编号、使用的光纤数、备用的光纤数以及长度。

第1行表示此光缆的远端在音乐厅A77房间。

第2行表示光缆编号为17,启用光纤数为6根,备用光纤数为2根,光缆长度为357m。

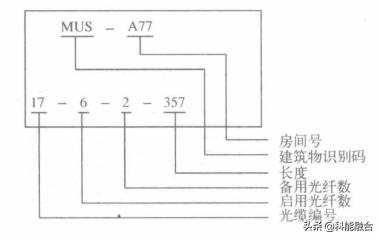

每条光缆标记方式如图13所示。

综合布线系统工程:网络布线压接技术-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图13 光缆标记方式
