综合布线设计流程

admin 网络布线 928

综合布线系统是智能建筑系统设计的基础,必须在建筑物各部分功能确定后,方能正确选择其系统类型并设计出符合使用要求的系统结构,以达到经济、适用的功能,并应为未来的扩充发展留有余地。

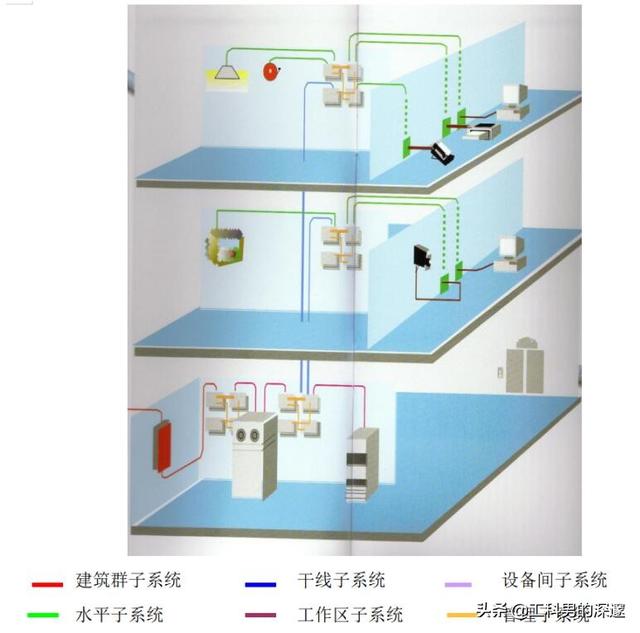

综合布线设计流程-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

综合布线是开放式网络拓扑结构,应能支持网络数据、IP电话、视频监控、多媒体业务等信息的传递,综合布线设计的好坏,关系到各系统的建设的成败。

一、总体需要分析在设计综合布线系统之前需要掌握以下几方面的信息:

1、建筑物的结构情况(弱电竖井、层高),建筑平面图;

2、信息点的数量、位置、用途;

3、设备选型(器件品牌,五类/六类,屏蔽/非屏蔽,双绞线/光纤)

4、工期及投资情况;

信息点分布表

序号

位置

电话

信息点

监控

IP广播

1

1F-101室

1

3

1

1

2

二、总体设计了解完智能建筑的基本情况后,就需要根据建筑物情况进行总体设计:

1、管理子系统中设备管理间位置及布局;

2、设备间子系统(主机房)的位置选择;

3、主干线缆的引入方式(架空、直埋、桥架、排管、电缆沟)或者多种方式的结合;

三、系统结构设计完成综合布线总体设计后,就需要对系统结构设计规划。

1、网络总体拓扑

2、网络主干路由

3、综合布线相关设计规范

GB 50311-2016 综合布线系统工程设计规范;

ISO/IEC 11801;

EN 50173;

EIA/TIA 568;

四、绘制布线施工图纸根据用户需求完成初步设计,并出具报价清单,同时出具施工图纸,与用户(使用单位)进行初步沟通。

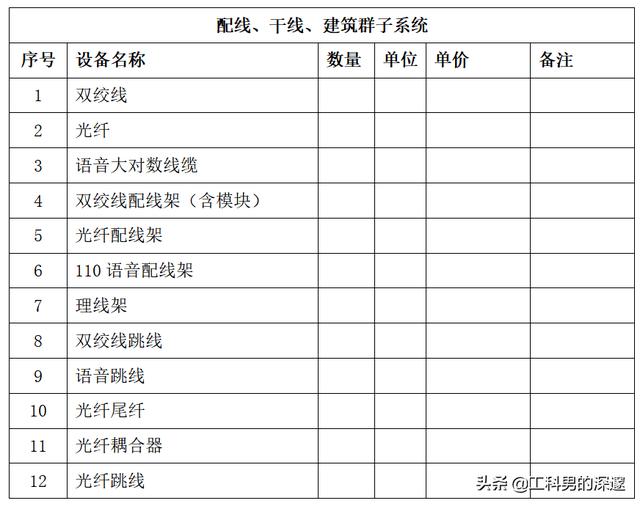

综合布线设计流程-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

二、信息模块的需求量(不含配线架)设计:m=n+n*3%

其中:

m:表示信息模块的总需求量

n:表示信息点的总量

n*3%:表示富余量

三、RJ-45头的需求量设计(不设计成品跳线的项目):m=n*4+n*4*15%

其中:

m:表示RJ-45接头的总需求量

n:表示信息点的总量

n*4*15%:表示留有的富余

综合布线设计流程-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

楼层用线量(水平子系统)设计:C=[0.55*(L+S)+6]*n

其中:

L:本楼层离管理间最远的信息点距离

S:本楼层离管理间最近的信息点距离

n:本楼层的信息点总数

0.55:备用系数

6:端接容差

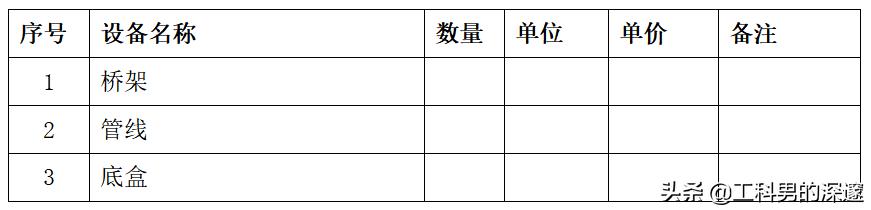

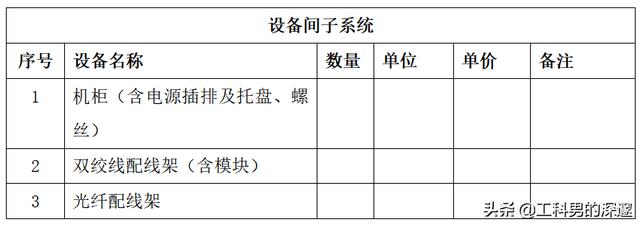

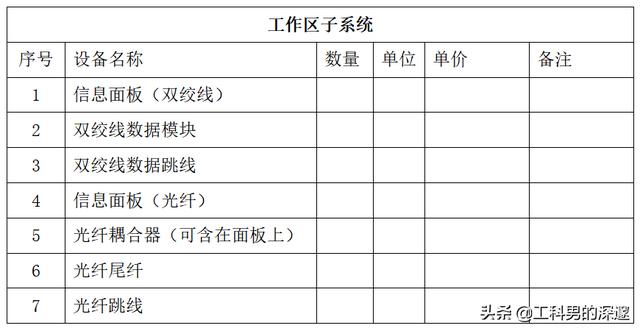

综合布线设计流程-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

五、施工设计1、管线材质设计

综合布线设计流程-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

说明线槽规格设计:线槽的截面积=水平线缆截面积之和×3

2、管线路由设计

根据各建筑物设备间、机房位置进行管管线路由设计,绘制路由图;

六、编制设计方案根据初步设计思路,设计规范进行设计方案编制,提交给用户进行会审、确认。

七、综合布线竣工验收《综合布线竣工文档》的技术部分主要包含如下内容:

1、《布线系统各层平面图》

2、《布线系统系统图》

3、《信息点房间号表》

4、《配线架电缆卡接位置图》

5、《测试报告》
