很多的朋友对监控的安装有很多疑问，在很多情况下，作为施工人员我们要根据客户的要求进行施工，那么我们所了解的方法就可能不止一种，这样才能满足客户的不同要求，本期我们来总结网络监控系统安装的六种传输方式。

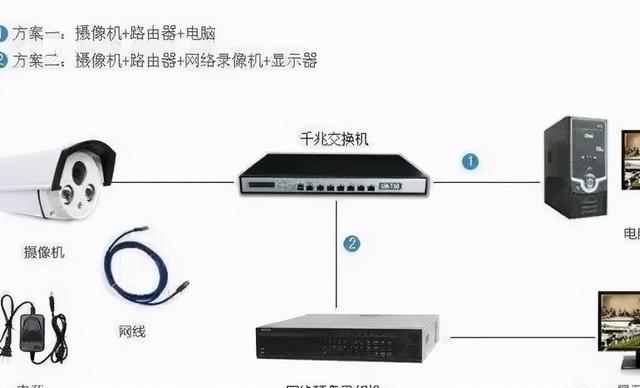

第一种：传统方式，由网络摄像机+电源+网线组成
在综合布线的时候，同时要布电源线和网线， 电源也可以就近取220V交流电，这样节省电源线材，这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。

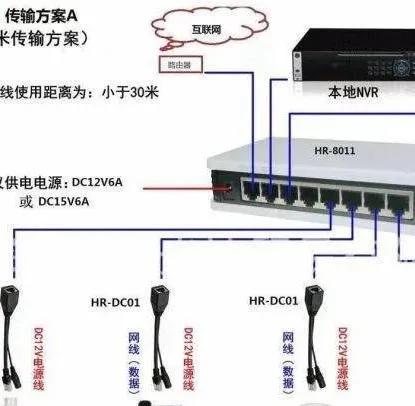

第二种：POE供电方式，网络摄像机+POE交换机
这样就比前面一种方式节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了。网线用非屏蔽超五类双绞线就可以了，传输距离100米没有任何问题。
连接方式如下图：

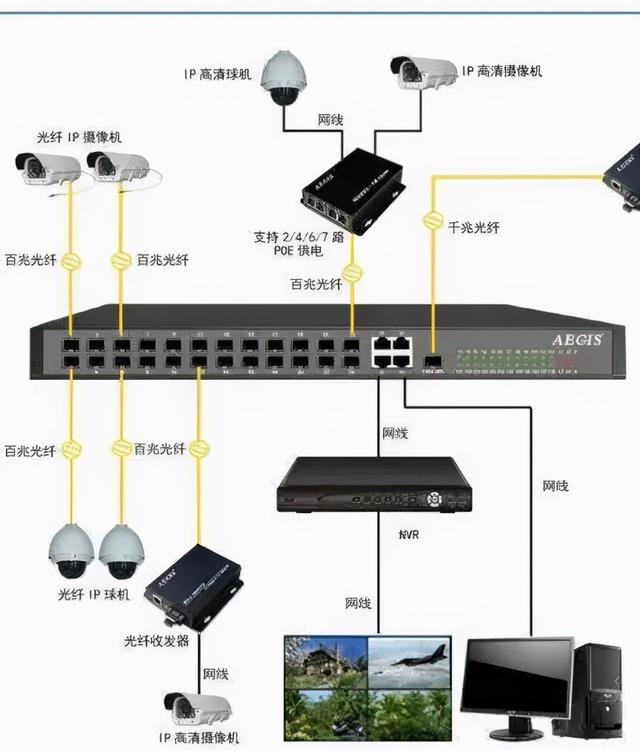

第三种：远距离的情况下，网络摄像机+光纤+收发器
刚才前面我们说了， 网线传输正常100米以内，那么超过100米的情况，我们一般考虑用 光纤传输了，光纤不但传输距离远（可以传输20公里）而且效果稳定。我们都知道，光纤传输数据的时候，把数据信号转换成光信号传输，再把光信号转换成数据信号，这样我们使用光纤收发器配合来完成工作。
如图：
第四种：无线传输方式，摄像机+无线网桥
在具体监控系统实施环境中，如果布 线困难碰到天然屏障或者不可逾越的障碍的时候，我们可以使用无线传输方式，这样就用到无线网桥了。在比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。

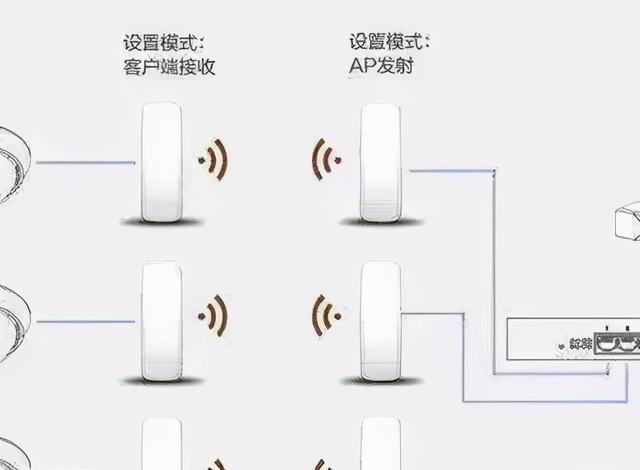

1、点对多点传输：
2、点对点传输
如果多个摄像头比较集中，可以把摄像头连接交换机
如果摄像头比较分散，距离较远，可每个摄像头都配置一对网桥
无线网桥，可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输，可以实现远距离的无线传输，从几百米到几十公里。
使用无线网桥的施工注意点：在发射和接收端 之间不能有遮挡， 不能有障碍。这样信号传输才会稳定。
第五种：远距离传输，网络摄像机+OLT+ONU
PON监控传输网络系统主要利用运营商光纤资源，达到传输的目的，为中心管理平台的各项应用提供基础保障 ，能够更好的服务于各类用户。问题是费用较高，一般只有公共服务工程采用这种组网 ，如天网工程。
pon它由 OLT（光线路终端）、用户侧的 ONU（光网络单元）以及 ODN（光分配网络）组成。
PON在远距离或远程监控等超大型监控项目上，有更好的应用。
网络结构如下图所示：

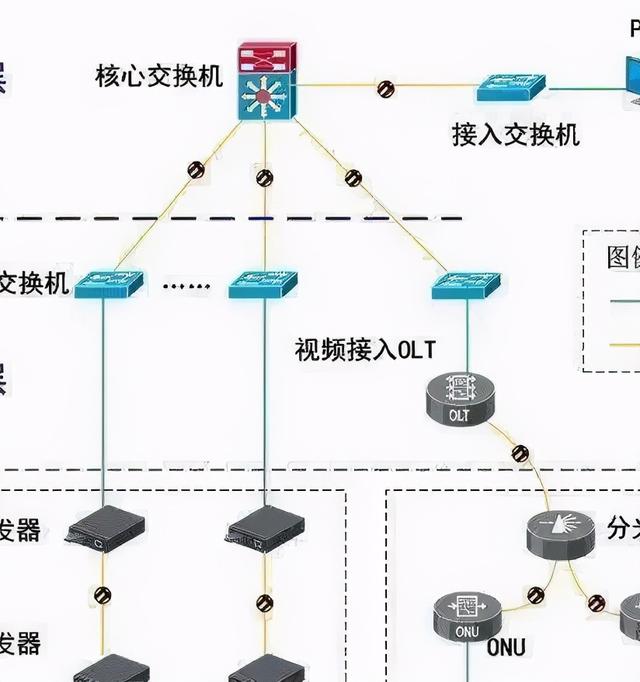

拓扑图一

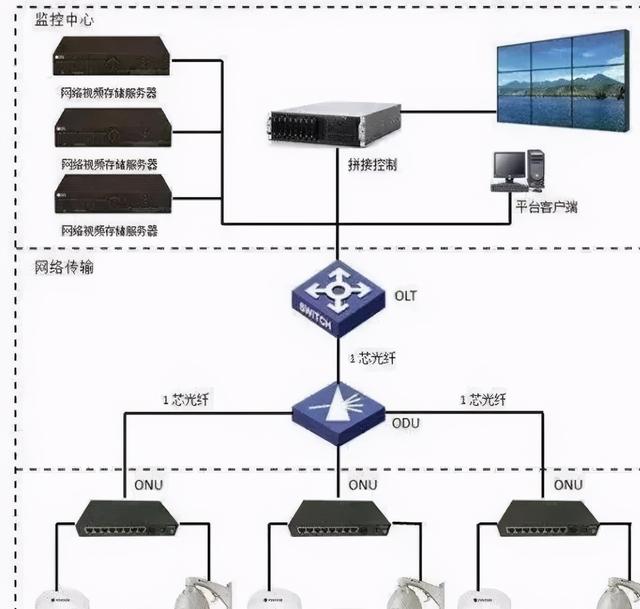

拓扑图二
数据中心核心网
核心层主要设备是核心交换机，作为整个网络的大脑，核心交换机的配置性能较高。目前核心交换机一般都具备双电源、双引擎，故核心交换机一般不采用双核心交换机部署方式，但是对于核心交换机的背板带宽及处理能力要求较高。
前端视频资源接入
前端网络采用独立的IP地址网段，完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式， 通常为点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。

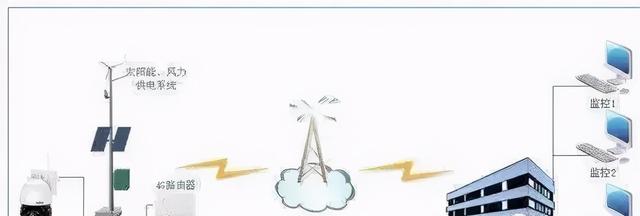

第六种：户外远距离传输，4G+太阳能+摄像机
太阳能监控系统的应用也是越来越广，由于监控点自身环境特点，距离较远，传输方式不可能采用有线或光缆，因此应选择 无线传输方式来进行数据的传输。目前，4G无线传输技术成熟，并得到广泛的应用，其具有信号覆盖率高，部署方便等特点，是该系统设计的最佳选择。
