前言：
工厂视频监控系统如何设计呢？工厂视频监控的系统架构是什么样的？今天就浅谈一下工厂视频监控系统设计方案
正文：
一、系统概述
根据工厂智能化制造和办公的实际需求，在工厂车间、库房、职能部门等目标安装监控设备进行全天24小时监控。
二、系统设计
全部采用高清摄像机，支持抓拍和录像功能；主机房配置核心交换机提供视频大容量的数据交换,核心交换机通过万兆光纤连接到汇聚层交换机,汇聚层到接入层通过千兆光纤传输,接入层交换机提供百兆POE以太网端口连接高清摄像机（传输部分已经在网络通信中已包含）;视频的处理选择监控管理平台软件,配备监控管理平台服务器,视频存储在网络存储阵列,存储阵列容量保证所有视频能够保存30天;显示部分支持多界面显示，支持远程控制，录像管理、录像回放等功能;视频监控系统可以与其他安防系统进行集成。监控中心设备放置在网络主机房服务器机柜中。监控点位设计见综合布线图及视频监控图，根据点位设计所使用的监控摄像头。

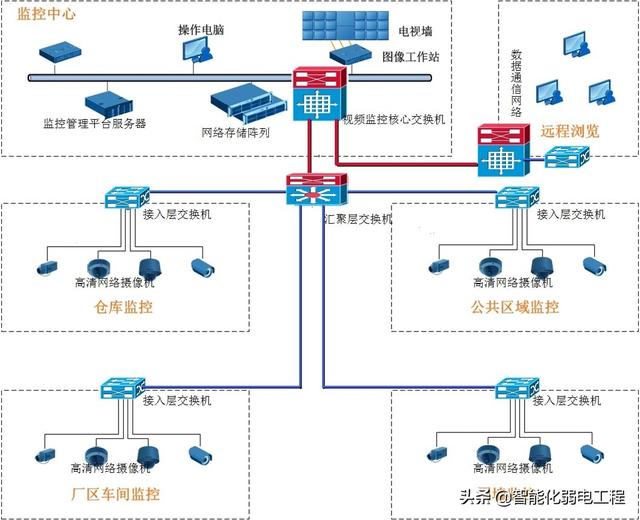

方案设计拓扑示意图：
三、设备参数
1） 高清网络红外枪机：
1/2.7inch逐行扫描200万像素CMOS图像传感器，F1.6/F2.2光圈，焦距4mm，6mm，12mm可选；
2） 存储阵列：
IP SAN存储，≤3U高度，≥16盘位，控制器架构，支持千兆GE口和万兆10GE口，支持端口链路聚合、负载均衡，最大网络接口数≥7个。
3） 管理平台：
平台需支持本域500台摄像机接入管理能力，跨域2000台的接入管理能力。
支持对各管理服务器、存储、编解码器、网络摄像机的统一管理
业务功能应高度集成，应采用面向事件、业务的软件设计，实现一个业务一站式管理。主要业务应包括：报警管理、监控管理、地图应用、卷宗管理、车辆管理、预案管理、人员管理/行为审计、运维管理、系统配置等。支持视频监控、报警、周界、消防、对讲、门禁、园区车辆管理、园区车辆收费等多种子系统的统一联动、统一业务呈现。
4） 流媒体转发平台：
支持音视频单播流的复制分发
支持音视频组播流转单播复制分发
支持对跨域媒体流进行复制分发
支持负载均衡和动态互备
