前言：
现在的视频监控系统基本是网络监控了，网络监控联网一般使用光纤传输，使用光纤传输的视频监控是什么样的呢？今天就扫盲一下，给大家大体直观的说一下光纤监控安装的方法。
正文：
首先要弄清楚，光纤在什么情况下用，就是模拟监控的视频线传输不够长，网络监控的网线传输不够长的情况下，需要长距离传输才使用光纤。
需要的设备，通常是监控设备一套就不多说了，另外需要光纤，终端盒，光纤跳线或尾纤，光纤收发器(成对)。

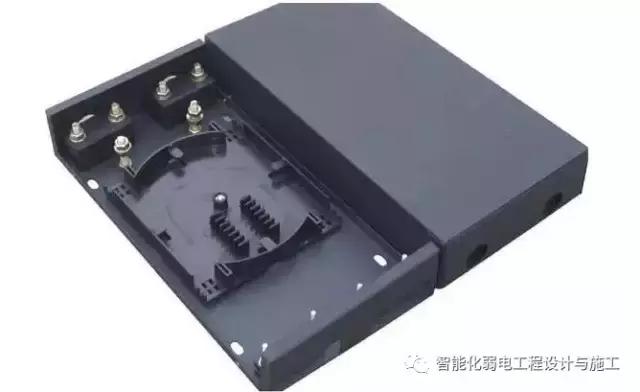

终端盒是用来保护熔接完成的光纤的。

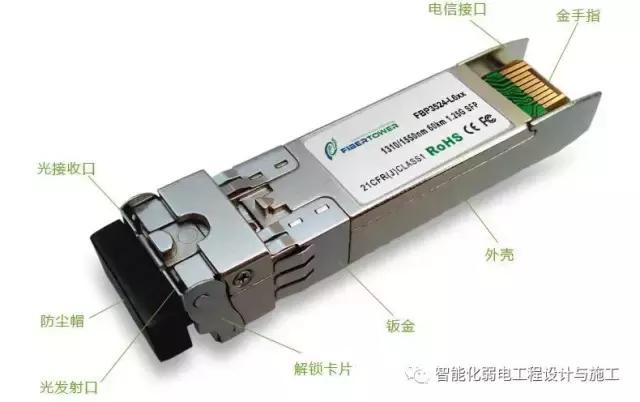

光模块分为单模光模块和多模光模块，单模光纤使用单模模块，多模光纤使用多模光模块

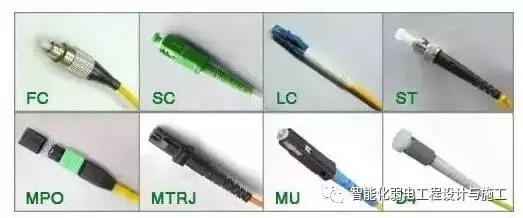

光纤跳线或者尾纤，通常有很多种接头，我们安防监控上大多数用SC接头，行业内也有称之为方头的。

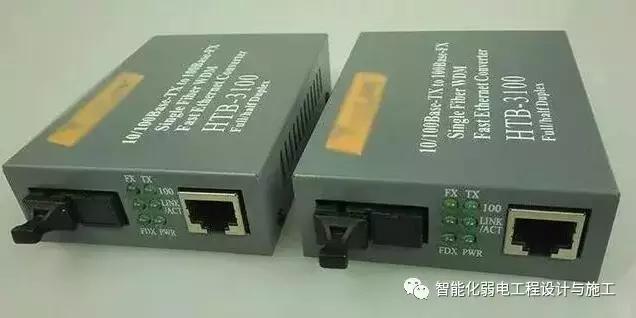

光纤收发器是把电信号转化成光信号传输，然后再把光信号转化成电信号，传到我们的接受端。
那具体如何连接?我们从硬盘录像机端到摄像机终端的顺序的连接方法如下：

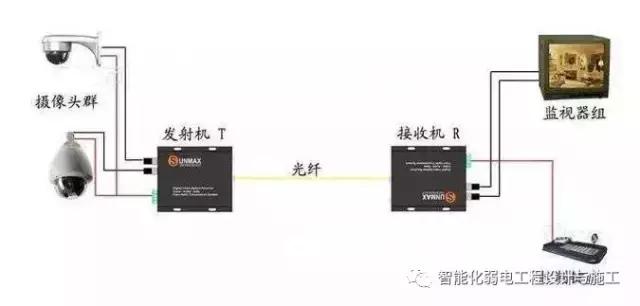

硬盘录像机--交换机--收发器--终端盒---终端盒--收发器--交换机--摄像机
(图示中没有把终端盒放进去，我们要知道终端盒放哪，作用是什么就行了)

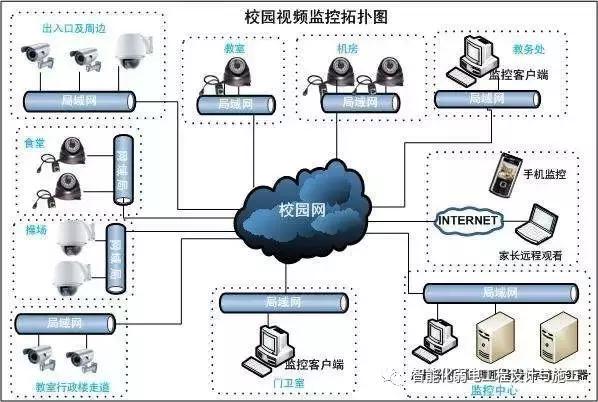

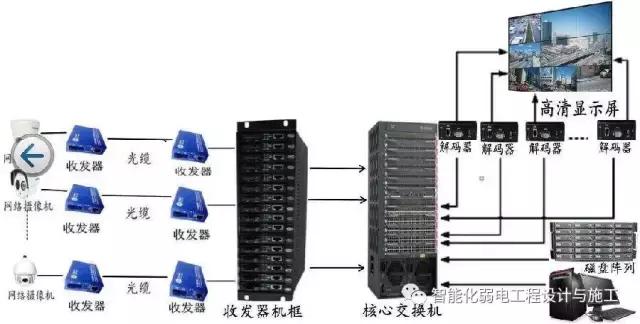

下面是大型监控拓扑图，设备连接的逻辑就充分体现出来了。
上面的系统图为使用光纤收发器传输的光纤网络，那么还有一种就是使用光模块传输的。它的流程为：
硬盘录像机--交换机--光模块--终端盒---终端盒--光模块--交换机--摄像机
和上面的不同之处就是光模块替换了光纤收发器
那么它的拓扑图如下
这些都是非常简单入门的监控技术，只是让新手了解大概的光纤监控连接方法。
对于使用光纤收发器还是使用光模块，我的建议就是预算高就用光模块，预算低就用光纤收发器，有一天光纤收发器就会淘汰，这是趋势。
