网络视频监控系统如何组网？网络架构系统如何组成？这些都是作为一个安防监控行业的 人都必须具备的能力，下面为了让大家更了解一下，薛哥也是整理一些相关资料和大家分享一下。

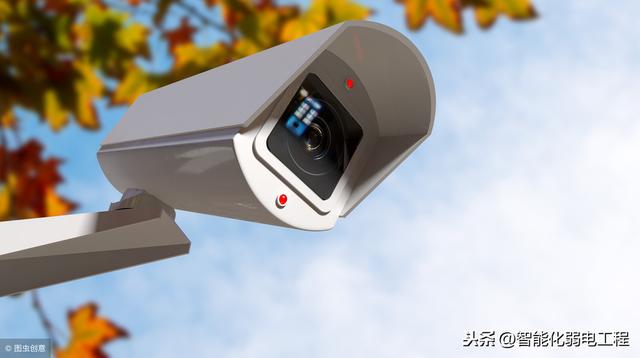

监控摄像机在白天
一、网络监控系统传输方式
网络高清传输监控系统主要有以下几种传输方式：
1、短距离网线传输 ：网线 网络交换机；
2、中长距离光纤传输：光纤 收发器 网络交换机 网线 ；
3、中长同轴传输： 同轴线缆（双绞线、电源线）、网络同轴传输器；
4、短距离电力传输：在一个电表下传输，通过电力猫设备传输网络；
5、混合传输系统：摄像机集中了网线、同轴线、双绞线、电力线传输模块，可以任意方式组网传输高清；
6、中远距离光纤EPON传输：epon光纤接口网络摄像机 ONU设备 光分路器等设备；
7、无线AP传输：在无法布线，布线不方便的传输线路采用无线AP方式传输高清，电梯监控、野外远距离监控等特殊场合用的比较多；
二、网络架构设计
简易的视频监控系统功能相对简单，主要以视频图像存储、预览、回放功能为主，监控点数量在数百路左右。
构架采用两层架构，以100M交换机作为接入层，实现前端IPC的接入，通过1000M链路接入1000M汇聚交换机，视频综合主机作为汇聚层视频交换的核心。
三、大型一点的网络架构
大型一点的视频监控系统前端监控点数量多、接入模式复杂，监控网络视频流要求带宽高，一般均需要建设视频监控专网，系统可以采用以下构架模式：
四、核心部署
核心设备的部署应满足视频监控专网多业务、高负载处理的应用需要，并确保网络核心的稳定性和可靠性。
五、功能分区
视频监控系统网络设备众多，根据视频和数据业务的特点，对网络设备进行分区接入和管理，可组成存储设备接入区、应用服务器接入区、前端IP设备接入区和管理接入区等，各功能区域的交换机通过千兆或万兆接口接入核心交换机。
六、网络安全
视频监控系统应组件视频监控专网，专网与其他业务网络和互联网之间进行安全隔离，可采用防火墙、视频隔离网闸等网络安全设备，对来自外部网络的病毒、非法入侵行为进行防御。
七、网络管理
网络管理系统采用通用标准网管协议－简单网络管理协议（SNMP），实现对视频监控专网内所有网络设备、服务器的管理。
弱电系统接地注意事项
a.一般规定
上面我们讲完监控系统的网络组成的类型，下面我们也来说一说，布线如何布置，如何安全第一。弱电监控系统的接地，按用途分有保护性接地和功能性接地。保护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地;功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。不同的接地有不同的要求，应按设计决定的接地施工。
需要接地的弱电系统的接地装置应符合下列要求：
一、当配管采用镀锌电管时，除设计明确规定处，管子与管子、管子与金属盒子连接后不必跨接，但应遵守下述规定：
1)管子间采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2，螺纹表面应光滑、无锈蚀、缺损，在螺纹上应涂以电力复全脂或导电性防腐脂。连接后，其螺纹宜外露2~3扣。
2)管子间采用带有紧定螺钉的套管连接时,螺钉应拧紧;在振动的场所,紧定螺钉应有防松动措施。
3)管子与盒子的连接不应采用塑料纳子，应采用导电的金属纳子。
4)弱电管子内有pe线时，每只接线盒都应和pe线相连。
二、当配管采用镀锌电管，设计又规定管子间需要跨接时，应遵守下述规定：
1)明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来线卡子跨接。
2)埋地或埋设于混凝土中的电管，不应用线卡跨接，可采取熔焊跨接。
3)若管内穿有裸软pe铜线时，电管可不跨接。此pe线必须与它所经过的每一只接线盒相连。
三、配管采用黑铁管时，若设计不要求跨接，则不必跨接。若要求跨接时，黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接，单面焊接，跨接长度不宜小于跨接圆钢直径的6倍;黑铁管与镀锌桥架之间跨接时，应在黑铁管端部焊一只铜螺栓，用不小于4mm的铜导线与镀锌桥架相连。
四、当强弱电都采用pvc管时，为避免干扰，弱电配管应尽量避免与强电配管平行敷设，若必须平行敷设，相隔距离宜大于0.5m。
五、当强弱电用线槽敷设时，强弱电线槽宜分开;当需要敷设在同一线槽时，强弱电之间应用金属隔板隔开。
b.电信设备的接地
1、.为防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证通信设备正常工作，电信设备的以下部分均应接地：
(1)直流电源、电信设备的机架、机壳;人站通信电缆的金属护套和屏蔽层。
(2)交流配电屏、整流器屏等供电设备的外露导电部分 。
(3)直流配电屏的外露部分 。
(4)交直流两用电信设备的机架、机框内与机架、机框不绝缘的供电整流盘的外露导电部分。
(5)电缆、架空线路及有关需要接地的部分，如放电器、避雷器、保护间隙等。
2、当低压配电系统采取tn制式供电，电信设备若要求严格限制工频交流对其的干扰，且电信设备不易做到与站内各种金黄色属构件绝缘时，应采用tn-s制式;当对干扰要求不太严格时，可采用tn-c制式;当电信设备的泄漏电流在10ma及以上时，应采用tn-s制式。
3、配电屏、整流器屏等外露导电部分，当加固装置将其与机架、机框在电气上已连通时，仍需与pe线或pen线相连。
4.当采取it制式供电，电信设备的泄漏电流在10ma以上时，为了避免保护设备误动作，可采取双线圈变压器供电，其一次侧接入it制式，二次侧若以tn制式供电，此时供电设备的接地与tn制式相同。
5、电信设备的工作接地，一般要求单独设置，亦可与建筑物内变压器的工作接地共用一个接地装置。但必须通过绝缘的专用接地线与接地装置相连。
6、电信设备采用共同接地装置时，其接地电阻应不大于1ω，宜用两根截面积不小于25mm2的铜芯绝缘线穿管敷设到共同接地极上。当采用基础钢筋作为共同接极时，连接处应有铜铁过渡接头。
c.电子设备的接地
电子设备的信号接地、逻辑接地、功率接地、屏蔽接地和保护接地等，一般合用一个接地极，其接地电阻不大于4ω;当电子设备的接地与工频交流接地、防雷接地合用一个接地极时，其接地电阻不大于1ω。屏蔽接地如单独设置，则其接地电阻一般为30ω。
2.对抗干扰能力差的电子设备，其接地应和防雷接地分开，两者相互距离宜在20m以上，对抗干扰能力较强的电子设备，两者距离可酌情减少，但不宜超过5m。
当电子设备接地和防雷接地采用共同接地装置时，为了避免雷击时遭受反击和保证设备的安全，应采用埋地铠装电缆供电。
3.电缆屏蔽层必须接地，为避免产生干扰电流，对信号电缆和1mhz及以下低频电缆应一点接地;对1mhz以上电缆，为保证屏蔽层为地电位，应采取多点接地。
4.为了避免环路电流、瞬时电流的影响，辐射式接地系统应采用一点接地;为消除各接地点的电位差，避免彼此之间产生干扰，环式接地系统应采用等电位连接;对混合式接地系统，在电子设备内部采用辐射式接地，在电子设备外部采用环式接地系统。
5.接地环母线的截面，当电子设备频率在1mhz以上时，用铜箔120mm×0.35mm;在1mhz以下时，用铜箔mm×0.35mm。
6.电子设备的接地极宜采用地下水平敷设，做成耙形或星形。
d.数据处理设备的接地
数据处理设备的接地电阻一般为4ω，当与交流工频接地和防雷接地合用时，接地电阻为1ω。
2.对于泄漏电流10ma以上的数据处理设备，其主机室内的金属体应相互连接成一体，连接线可采用6mm2的铜导线或25mm×4mm 镀锌扁钢，并进行接地，接地电阻不大于4ω。
3.为了减少趋肤效应和通道阻抗，直流工作接地的引下线应采遥多芯铜导线，截面不宜小于35 mm2，当需要改善信号的工作条件时，宜采用多股铜绞线。
4.直流工作接地与交流工作接地如不采用共同接地时，两者之间的电差不应超过0.5v，以免产生干扰。
5.输入信号的电缆穿钢管敷设，或敷设在带金属盖板的金属桥架内，钢管及桥架均应接地。
e.电声、电视系统的接地
电声、电视系统的接地电阻一般为4ω，工业电视系统如设备容量≤0.5kva时，接地电阻可不大于10ω。架设在建筑物顶部的天线金属底座必须与建筑物顶部的避雷网相连，构成避雷系统，通过至少在不同方向的两根引下线或建筑物内的主钢筋进行接地。
为避免由于接地电位差造成交流杂散波的干扰，闭路电视和工业电视必须采用一点接地。
电视系统的传输电缆穿金属管敷设时，金属管要接地，用以防止干扰。
f.接地极和接地线的安装
强弱电采用联合接地极时，接地电阻必须小于1ω。
2.采用联合接地极时，弱电接地引出线和强电接地引出线不能从同一点引出，两者要相距3m以上。
3.对于抗干扰要求高的设备，例如电脑、消防控制室的接地干线应用截面积不小于25 mm2绝缘铜导线两根或固定在绝缘子上的接地排，避免和强电接地线相通。
