总结监控如何安装?这些组网方式安防人员必须弄懂

admin 安防监控 453 0

作为弱电人员,安装监控是最基础的施工技术了,监控安装也是弱电人员必会的技术,大部分的弱电人最先接触的系统就是安防系统,所以说,一个弱电人员如果不会安装监控,那么很难在这个行业内取得大的发展,因为只有安装监控,才能让更好的入门,那么普通的安防人员如何来安装监控。

一、你得知道安防监控系统的常见的五种方式

第一种:最常见的方式,由网络摄像机+电源+网线组成

在综合布线的时候,同时要布电源线和网线,电源也可以就近取220V交流电,这样节省电源线材,这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。

总结监控如何安装?这些组网方式安防人员必须弄懂-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

第一种,我们平时在项目中,可以说是经常会看到,也是安防人必须要掌握的一种方式,因为适合大多数监控项目。

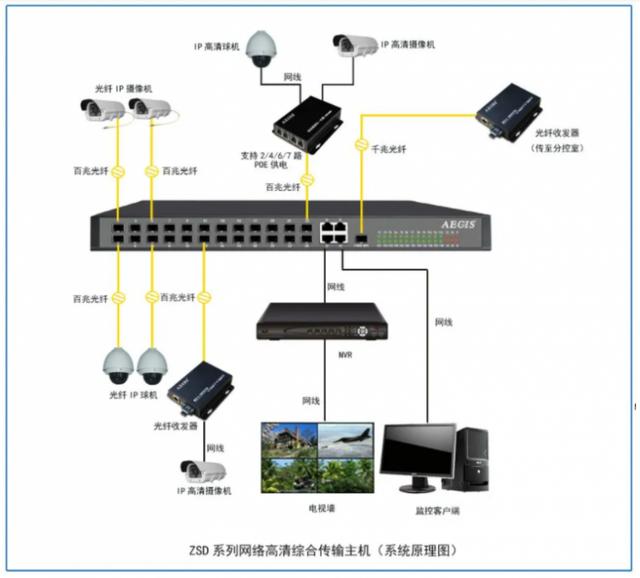

第二种:网络摄像机+光纤+收发器,适用于远距离

从上面可以看到,这里面用到光纤及光纤收发器了,一般只有远距离才会用到,因为网线传输正常100米以内,那么超过100米的情况,我们一般考虑用光纤传输了,光纤不但传输距离远(可以传输20公里)而且效果稳定。我们都知道,光纤传输数据的时候,把数据信号转换成光信号传输,再把光信号转换成数据信号,这样我们使用光纤收发器配合来完成工作。

如图:

总结监控如何安装?这些组网方式安防人员必须弄懂-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

可以说,光纤+光纤收发器的这种监控传输方式,安防很多项目中用的最多,尤其是关于园区的监控项目,经常会用到。也是安防人必须入门的监控安装方式之一。

第三种:无线网桥传输方式

有很多安防人其实并不喜欢用无线传输,因为无线传输监控虽然安装方便,但是稳定性也很难把控,在具体监控系统实施环境中,如果布线困难碰到天然屏障或者不可逾越的障碍的时候,我们可以使用无线传输方式,这样就用到无线网桥了。在比如,已经硬化路面的小区,电梯,已经建好的工厂,距离较远的空旷地带,野外等等这些环境都适用无线传输方式。

1、点对多点传输:

总结监控如何安装?这些组网方式安防人员必须弄懂-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

所以说,监控的无线网桥传输方式,虽然在项目中也有用到,但是用的确实不多,因为对无线设备要求很高,既然要求高了,那么成本就上来了,一般都是选大品牌的产品设备了,如华为、锐捷、信锐等。

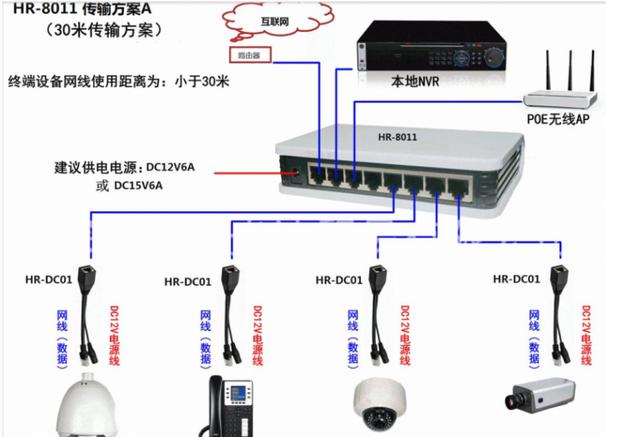

第四种:POE供电方式,网络摄像机+POE交换机

用过poe供电的人都知道,在供电方面确实能节省很多事,尤其是对于集中供电不方便的项目,他前面第一种监控安装方式节省一条电源线,一台网络摄像机只要一根网线作为传输信号的介质就可以,不再用到电源线了。网线用非屏蔽超五类双绞线就可以了,传输距离100米没有任何问题。

连接方式如下图:

总结监控如何安装?这些组网方式安防人员必须弄懂-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

poe监控供电固然很方便,但是偶尔会有一些小问题,在poe监控安装后一段时间后,分离器容易出现一些小的故障,所以监控的维护非常重要。

第五种:远距离传输,网络摄像机+全光网络

现在全光网络的应用是个大趋势,很多项目都有用到,尤其是大型酒店的项目,当然在安防监控上面也在逐步的推广使用,PON监控传输网络系统主要利用运营商光纤资源,达到传输的目的,为中心管理平台的各项应用提供基础保障,能够更好的服务于各类用户。问题是费用较高,一般只有公共服务工程采用这种组网,如天网工程。

pon它由OLT(光线路终端)、用户侧的ONU(光网络单元)以及ODN(光分配网络)组成。

PON在远距离或远程监控等超大型监控项目上,有更好的应用。

网络结构如下图所示:

总结监控如何安装?这些组网方式安防人员必须弄懂-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

以上五种,是关于监控安装的最常见的使用方法,同时也是大部分项目都会用到的,尤其是第一种与最后一种,第一种传统的监控安装方法适用于很多中小项目,最后一种方式对于大型项目是不错的解决方案。

二、监控项目如何组网

对于监控项目,我们除了了解监控项目安装方式,同时也要了解它的组网方法,因为对于很多项目,组网与安装是一起的,毕竟监控与网络是分开的,光会安装不会组网,那么只能当个施工人员,不能成为合格的项目经理,那么一般组网有哪些方式呢?

我们来看下,下面关于监控组网的一些方式,都是极其经典的项目。

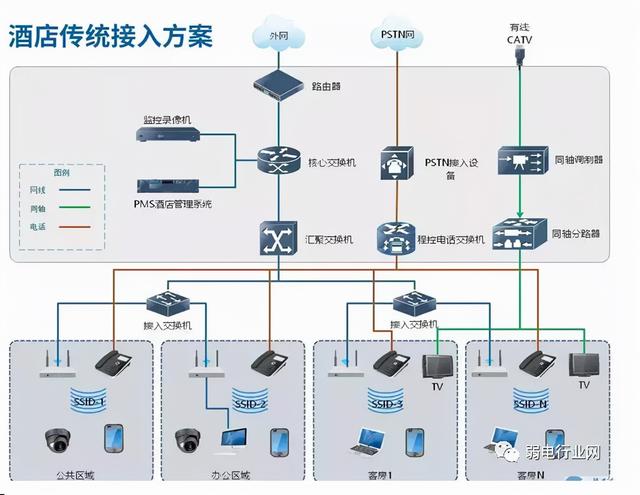

1、酒店传统或全光网络接入组网系统图

传统的综合布线方式,即网线加交换机级联形成局域网这种组网方式。弊端:线缆多,接头多,铜线容易氧化,造成网络故障频发,故障排除困难。而且各种系统繁琐、设备占用多、长期需要专业人员维护。

全光网络接入方案不仅能有效减少线缆及人工成本,也极少出现线路故障问题,一个房间只布放一根光纤,一个房间只配备一个终端。

总结监控如何安装?这些组网方式安防人员必须弄懂-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

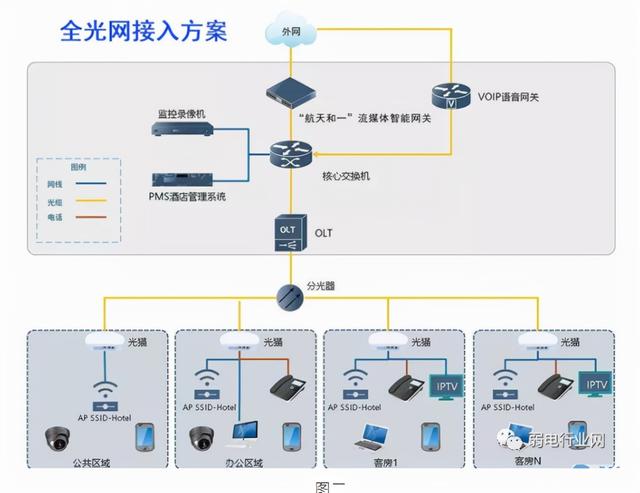

对于中小型酒店的监控项目,这个是常规的组网方式。当然现在流行用全光网络,我们来看下,酒店全光网络如何组网。

总结监控如何安装?这些组网方式安防人员必须弄懂-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

可以对比下,完全不一样,经常做酒店监控项目的安防人员,必须要了解这种全光组网方式,在将来一定会用到的。

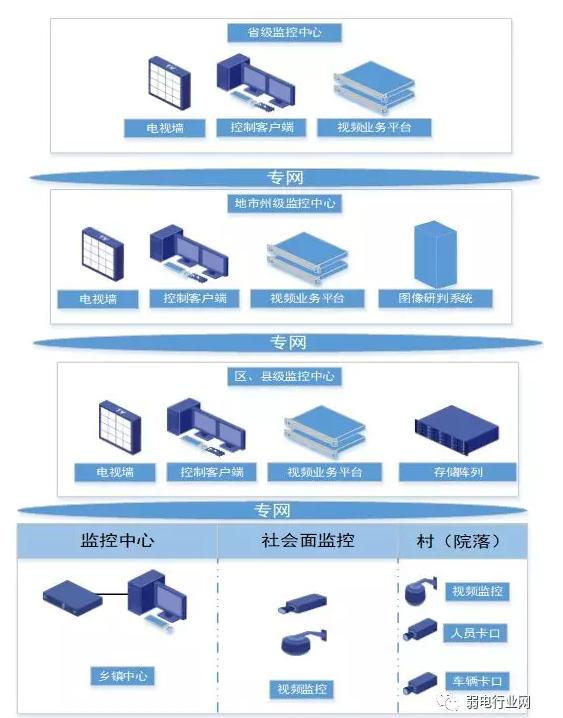

2、雪亮工程监控组网

近几年,可以说雪亮工程是安防人员最火的项目,同时也是安防人员做的最多的项目,几乎人人都涉及到了,雪亮项目建设拟在区县辖区内各个区域、乡镇及村(小区、院落)新建高清摄像;县辖区内各镇、各村主要的出入口、道路部署智能化感知人员卡口及车辆卡口系统实现对人、车辆图像抓拍结构化描述;对各村(小区、院落)部署感知人员卡口系统、智能跟踪系统。

县设立平台并对本辖区内的各个乡镇以及村(小区)的监控资源进行统一控制和运维管理,县平台与地市平台、省平台对接;另外,部分已建设监控系统的社会资源也需要接入到县局平台。

总结监控如何安装?这些组网方式安防人员必须弄懂-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

可以看得出来,雪亮工程的组网还是挺复杂的,一般对网络不是很熟的安防人员是无法彻底了解其组网框架的,需要有一很深的网络基础。除了雪亮工程还有天网工程,二者有很多类似的地方,除了其中一个,基本上天网工程与雪亮工程都会了解。

3、厂区监控组网系统图

厂区监控方案一直是很多朋友问的非常多,也是我们弱电VIP技术群中朋友做的比较多的项目。

这里面有两个类型的组网拓扑图,可以看下。

总结监控如何安装?这些组网方式安防人员必须弄懂-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

可以说工厂的监控说难也难,也容易也容易,对于很多工厂除了正常监控施工外,还有一些需要做防爆处理,很多安防人员都是没有接触过防爆项目的,所以难点就在这里面。

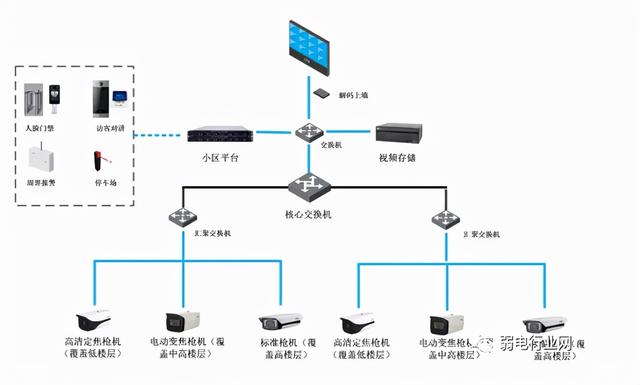

4、高空抛物系统组网图

关于高空抛物的监控方案,其实是比较简单,因为它的本身组网并不难,关键在于产品选型,目前做高空抛物监控的厂家很多,其中最多的就是海康与大华,海康与大华在高空抛物上都是相关的产品,但是据一些安防朋友反馈,高空抛物监控容易模糊,所以我们在选产品时尽量选择像素高的,例如800万像素。

我们来看下大华高空抛物组网是如何组网的:

前端设备选用不同的高清枪机,分别覆盖不同的楼层,摄像机通过局域网接入汇聚交换机,汇聚交换机可通过光纤接入核心交换机(或二层交换机),然后接入小区平台进行管理,大华小区管理平台可以无缝扩展门禁、对讲、停车场和报警等子系统,做到整个小区智能化的统一管理。后端也可采用免费管理软件SMARTPSS,无需配置平台,方案成本优势很大。

总结监控如何安装?这些组网方式安防人员必须弄懂-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

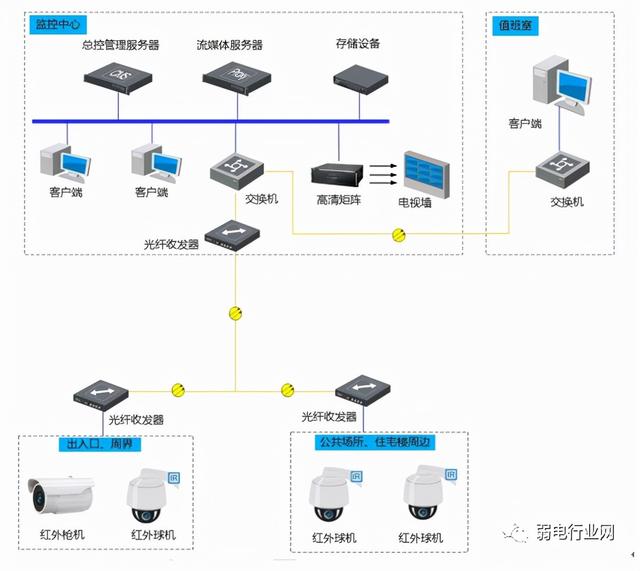

五、小区监控组网系统图

小区的监控项目是弱电人做的最多,也是最常见的项目,目前更多的提老小区监控改造,很多安防人都会遇到相关的项目。

小区周界覆盖距离长,是小区安全防范较为薄弱的区域,也是犯罪份子最容易绕过保安人员直接入侵小区的主要地点,因此在该区域建设视频监控系统,不仅提高了小区的安保性,同时也节省了大量的人力投入成本。

系统在公共场所、主要干道岔路口及住宅楼周边等立杆安装室外监控点,实时监控这些区域的人员及车辆。

如下图:

总结监控如何安装?这些组网方式安防人员必须弄懂-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

所以对于监控项目的安装,我们除了要了解它的基础安装方法,同时也需要熟悉它的组网方式,优秀的安防人胸中都有几张经典的施工图与组网图,以备在项目中可以随时拿出来参考,做到心中有数。
