一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材

admin 机房建设 809

前言一套完整的智能化弱电图纸包括封面、目录、平面图、设计说明、系统图以及大样图。大样图在正规的弱电设计图纸中都能见到,下面一起来看一套实用的智能化弱电系统大样图!

正文智能化弱电系统大样图可以帮助施工人员快速完成设备安装,常见安装大样图有视频监控、门禁、机房工程、停车场管理、电子巡更、弱电柜、机柜、桥架等。

1、视频监控

视频监控系统在整个智能化弱电系统占得比重非常大,常见的大样图主要是室内和室外的摄像头安装,立杆底座安装,弱电柜的安装等。

①户外摄像头有2种,如果是较空旷的区域,旁边没有好的设备安装支撑点,需要先立杆,然后在安装摄像头;如果是户外有墙壁,也可以采用壁装的方式。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

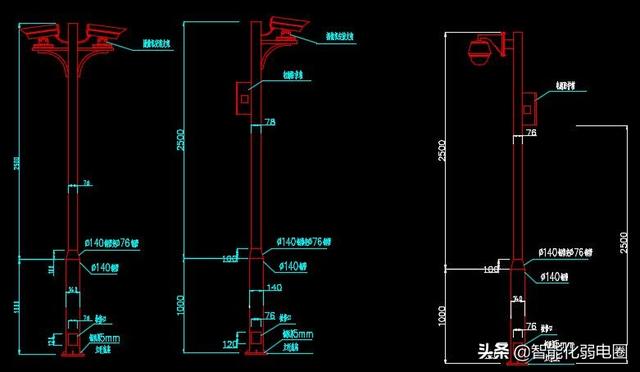

立杆摄像头安装大样图(枪机、球机)

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

立杆一体安装

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

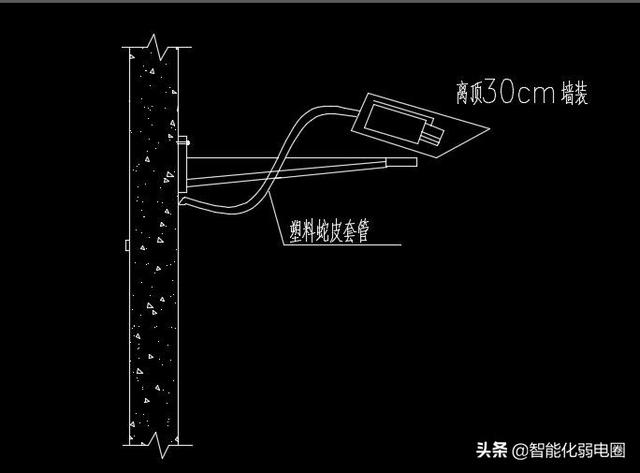

壁装摄像头

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

室内壁装

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

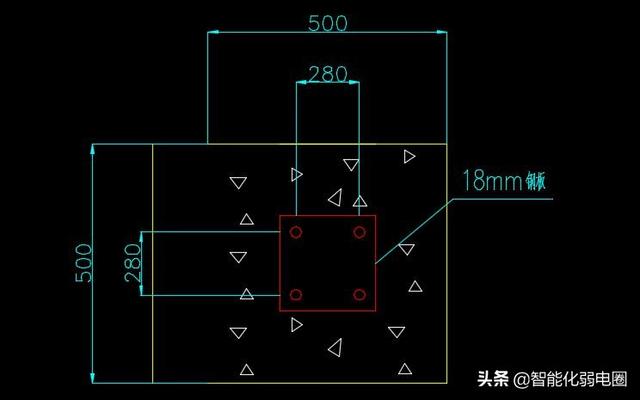

立杆底座俯视图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

地笼

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

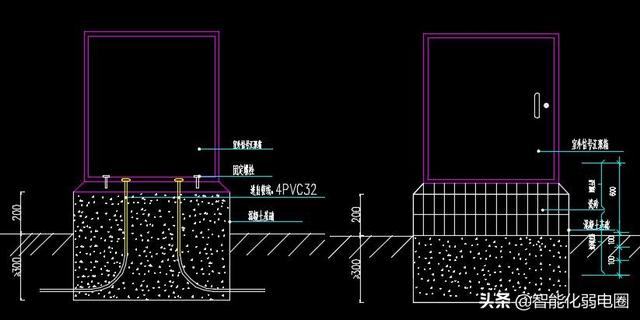

户外监控防雷大样图

②室内摄像头安装大都使用半球摄像头,比如电梯摄像头安装。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

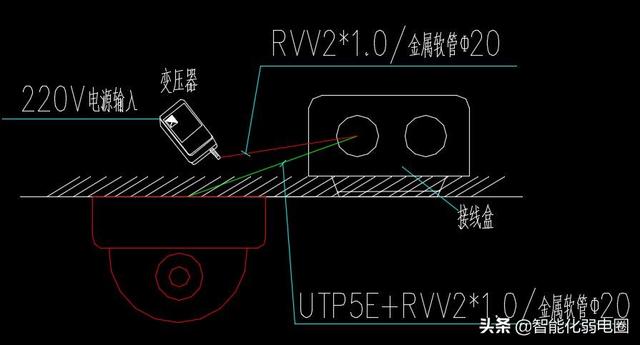

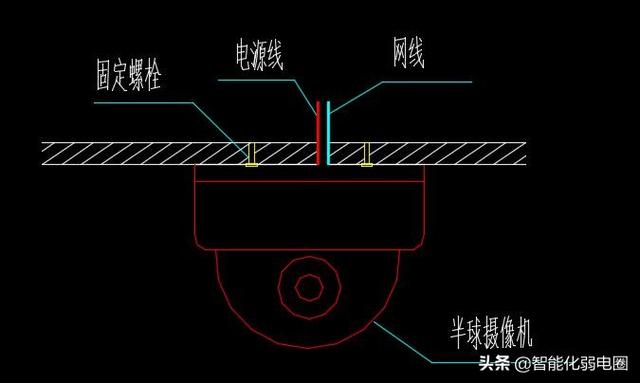

普通半球安装

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

电梯轿厢摄像头安装

2、门禁系统

门禁系统,主要包括门禁控制器,读卡器,锁,开门按钮,管理软件。现在小区、园区、校园等禁止外人进入的区域,都会用到门禁系统。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

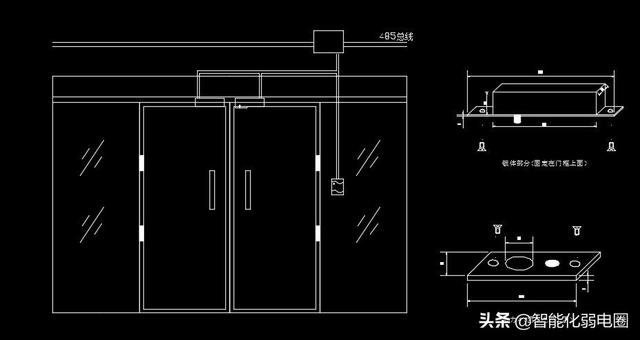

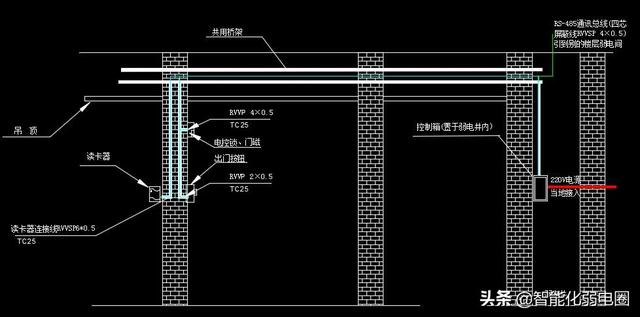

门禁安装大样图1

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

门禁安装大样图2

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

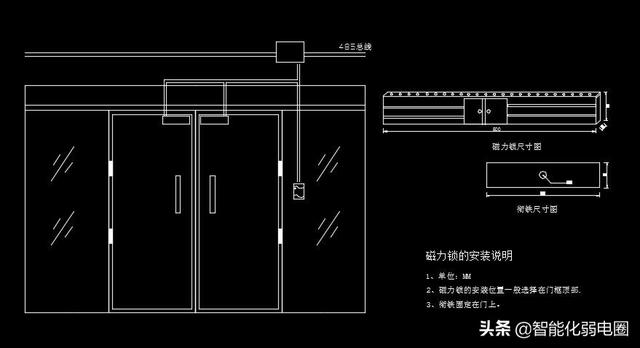

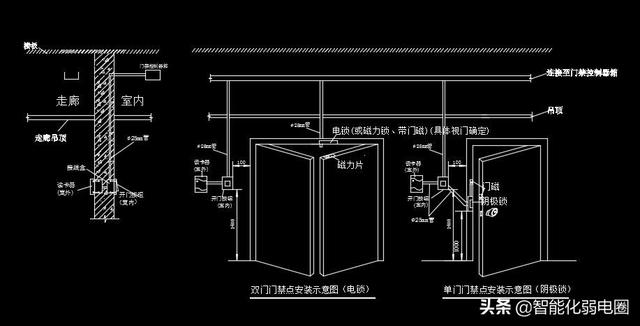

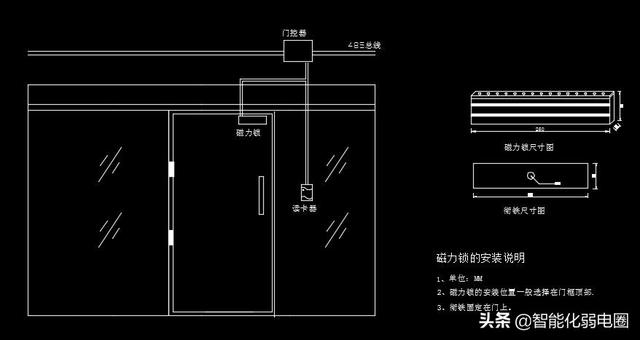

门禁单门磁力锁

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

门禁双门磁力锁

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

门禁电锁安装

3、机房工程

机房装修工程在智能化弱电行业中是最为复杂的一个子系统,不仅是一个装饰工程,更重要的是一个集电工学、电子学、建筑装饰学、美学、暖通净化专业、计算机专业、弱电控制专业、消防专业等多学科、多领域的综合工程,并涉及到计算机网络工程等专业技术的工程。

在设计施工中应对供配电方式、空气净化、环境温度控制、安全防范措施以及防静电、防电磁辐射和抗干扰、防水、防雷、防火、防潮、防鼠诸多方面给予重视,以确保计算机系统长期正常运行工作。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

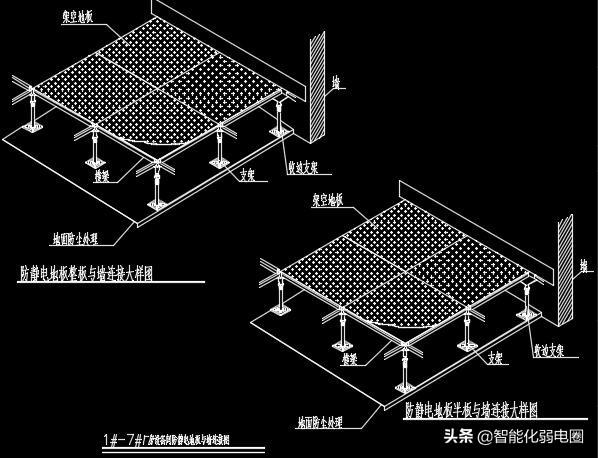

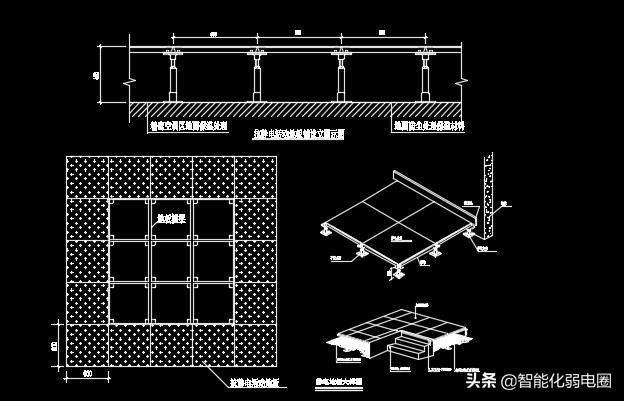

静电地板安装大样图-1

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

静电地板-2

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

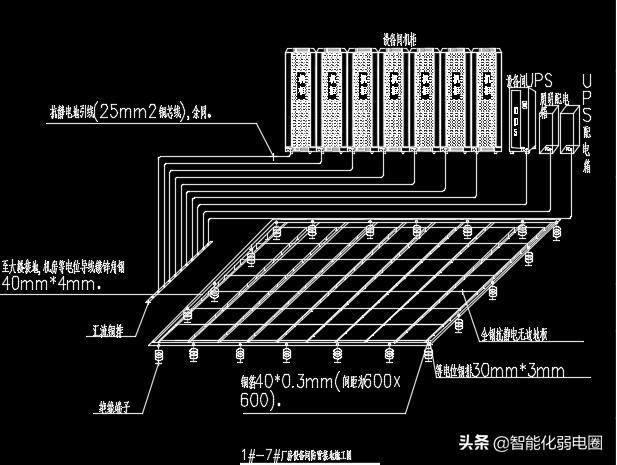

接地铜大样图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

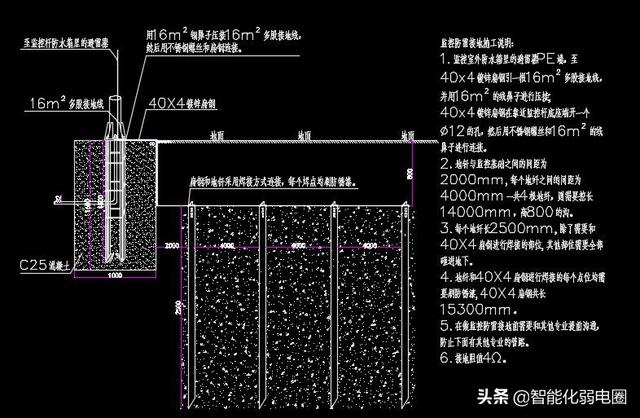

机房接地

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

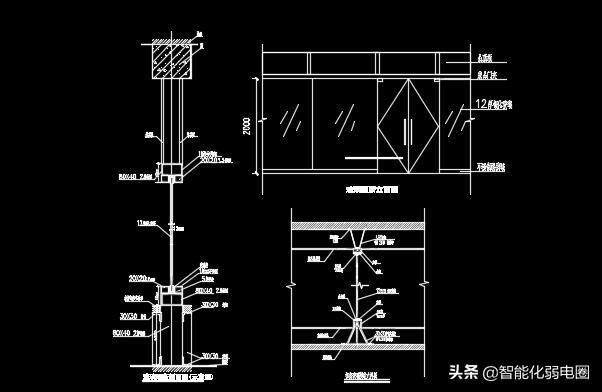

机房玻璃隔断

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第20张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

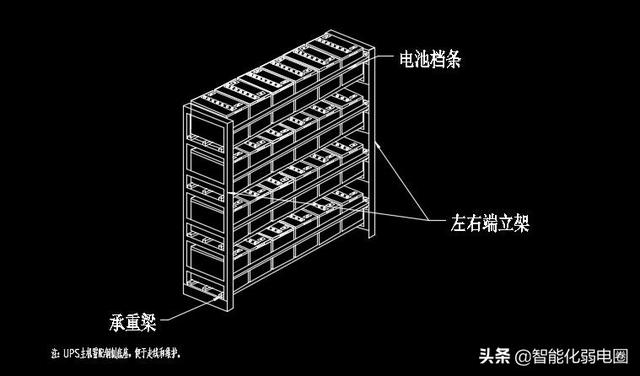

电池柜大样图

4、停车场管理

停车场管理系统是通过计算机、网络设备、车道管理设备搭建的一套系统,利用高度自动化的机电设备对停车场车辆的出入、车流引导、停车费计算进行有效的管理。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第21张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

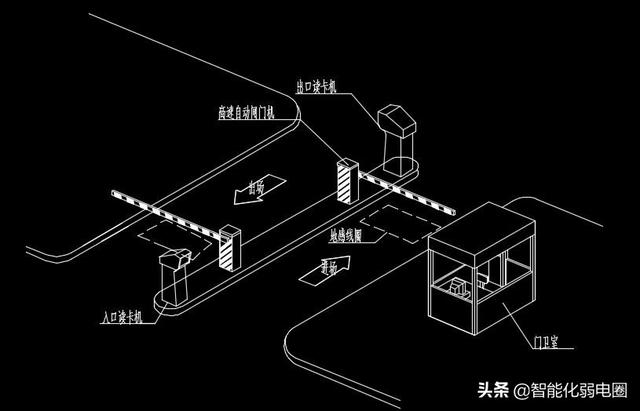

停车场管理

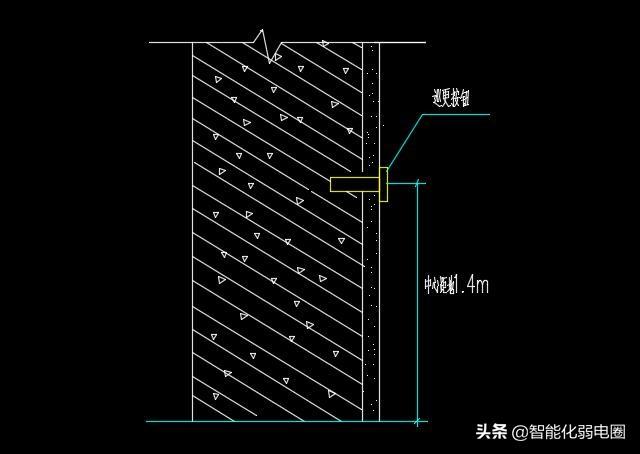

5、电子巡查

系统由巡更机、数据线、巡更点、软件四部分组成,对巡查人员的巡查路线、方式及过程进行管理和控制的电子系统。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第22张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

电子巡更-1

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第23张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

电子巡更-2

6、弱电柜

弱电柜可以分为户外和户内,一般就近部署在摄像头周边,给摄像头提供电力和数据传输的设备,一般弱电柜会放置开关电源、交换机、光纤收发器、线缆、PDU等设备。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第24张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

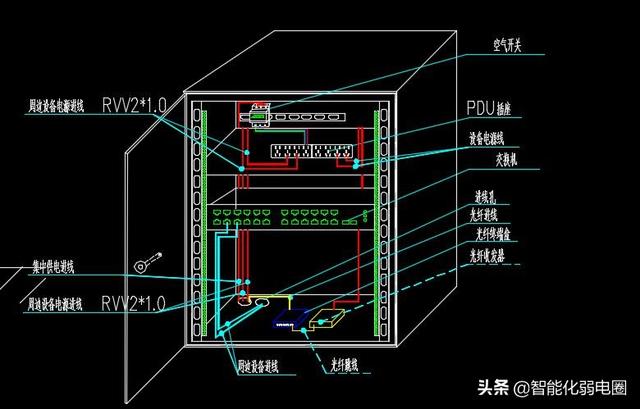

化外弱电柜-1

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第25张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

户外弱电柜-2

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第26张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

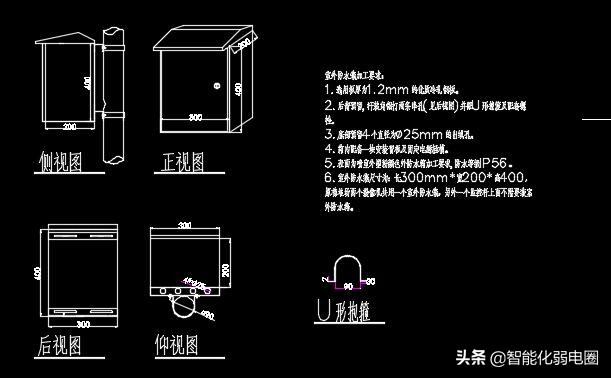

户外防水箱大样图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第27张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

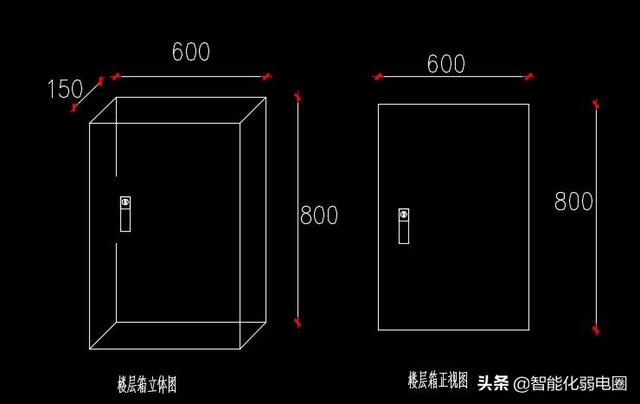

户内楼层箱

7、机柜

机柜一般部署在机房,主要用来存放重要设备,比如视频监控系统中,中心管理服务器、流媒体服务器、视频综合平台、NVR、CVR、核心交换机等重要设备。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第28张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

机柜-1

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第29张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

机柜-2

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第30张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

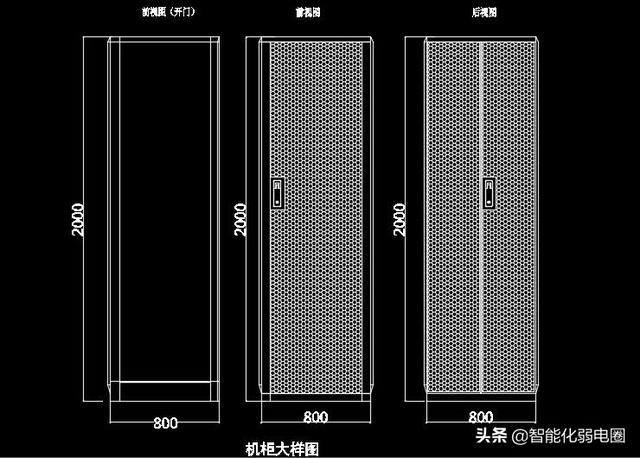

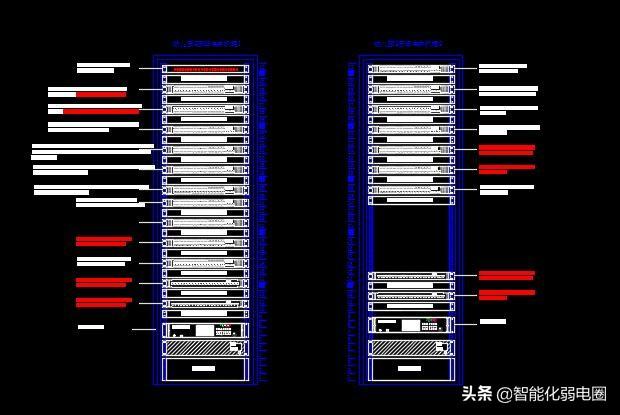

机柜大样图-1

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第31张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

机柜大样图-2

8、桥架

桥架不属于弱电的范畴,但有时候总包也会扔给弱电安装,安装的时候也需要看CAD图纸,计算好线缆量选择合适的桥架型号,然后在进行设备安装。

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第32张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

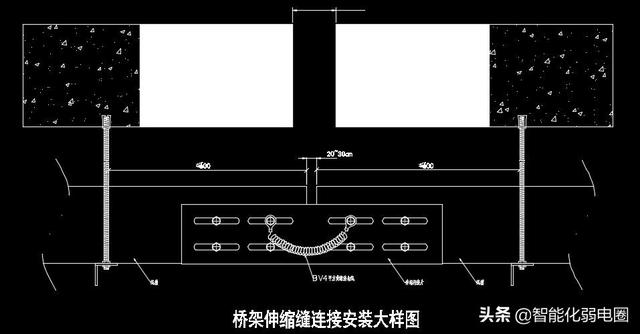

桥架连接安装大样图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第33张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

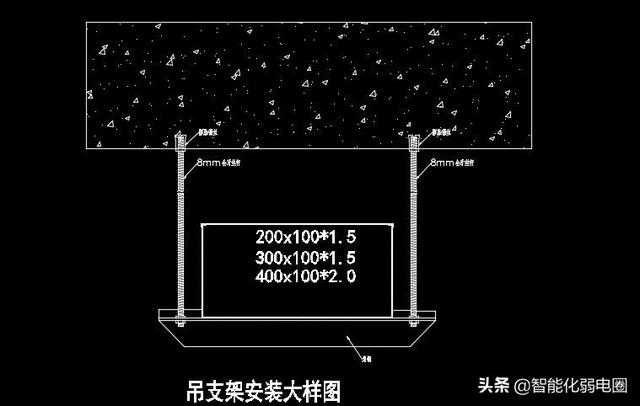

吊支架安装大样图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第34张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

线槽连接按装大样图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第35张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

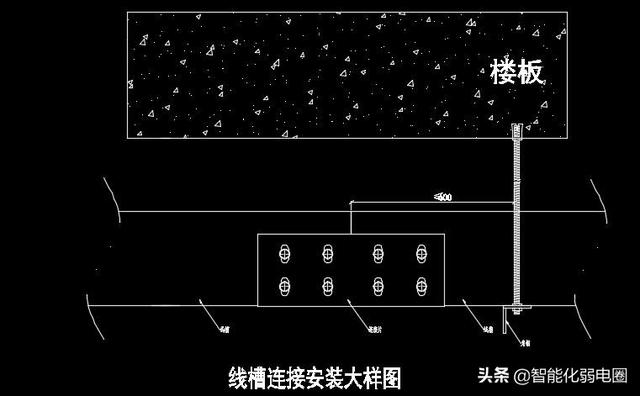

线槽连接安装大样图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第36张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

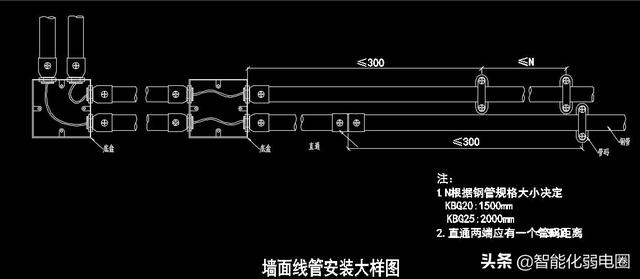

墙面线管安装大样图

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第37张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

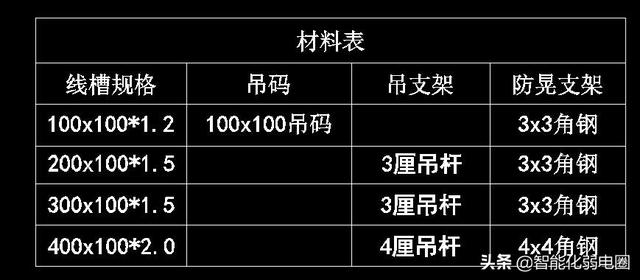

桥架安装材料表

一套实用的智能化弱电系统大样图,可以作为弱电项目CAD设计素材-第38张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

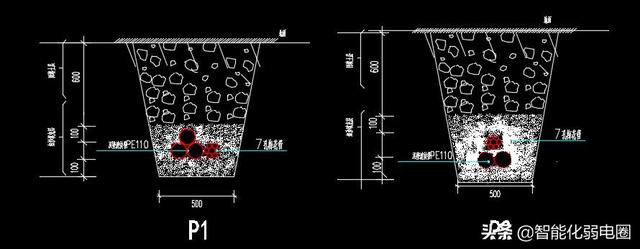

综合管网

总结智能化弱电系统还有很多的安装大样图,比如楼宇对讲,人员通道,电子围栏等系统。有了这些大样图后,才能够快速帮助我们完成弱电设备的安装,也能更加深入的理解弱电系统原理!
